ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери, изготовляемые по
настоящему стандарту, подразделяют на типы:

С — со спаренными створками и дверными полотнами;

Р — с раздельными створками и дверными полотнами.

1.2. Габаритные размеры окон, балконных дверей и
размеры проемов для них должны соответствовать:

для жилых зданий — указанным на черт. 1 и в приложении 1;

для общественных зданий — указанным на черт. 2 и в приложении 2.

Окна и балконные двери, приведенные на черт. 1,
допускается применять и для общественных зданий.

1.3.
Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль
М-100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой
кладки по требованию потребителя допускается изготовлять шириной на 80 мм
больше указанных, за счет увеличения широких створок, а окно размерами 15-6
модулей — шириной на 70 мм меньше указанного, при этом маркировку изменяют
соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.

1.4. Для жилых зданий, возводимых в IV
климатическом районе, допускается применять окна с узкой створкой (без
форточки).

1.5. По требованию потребителей одностворные окна и
балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться
также и левыми, а окна многостворные с несимметричным рисунком — в негативном
изображении.

1.6. Устанавливают следующую структуру условного
обозначения (марки) окон и балконных дверей:

В
конце марки окон и балконных дверей с одинарным остеклением, перед обозначением
стандарта, добавляют цифру 1 через тире.

Пример условного обозначения окно типа С для проема высотой 15 и шириной 9 дм, с
правой навеской створок:

ОС 15-9 ГОСТ 11214-86

То же, с левой навеской створок:

ОС 15-9Л ГОСТ 11214-86

Дверь балконная правая типа С для проема высотой 22 и
шириной 9 дм:

БС 22-9 ГОСТ 11214-86

То же, окно типа Р для проема высотой 18 и шириной 18
дм, с несимметричным рисунком окна (вариант В):

ОР 18-18В ГОСТ 11214-86

То же, в негативном изображении:

ОР 18-18ВН ГОСТ 11214-86

То же, окна типа С для проема высотой 15 и шириной
13,5 дм, с форточной створкой:

ОС 15-13,5 ГОСТ 11214-86

То
же, правой балконной двери типа С для проема высотой 22 и шириной 7,5 дм с
правой навеской полотна:

БС 22-7,5 ГОСТ 11214-86

То же, левой балконной двери:

БС 22-7,5Л ГОСТ 11214-86

Габаритные характеристики ПВХ-окон

Технология изготовления пластиковых окон позволяет увеличивать габариты профильных систем сверх регламентированных стандартами величин. Ограничения исходят от веса стеклопакета и конструктивных особенностей профиля. Так, не рекомендуется стёкла ≥1 кв. м устанавливать даже в глухие створки без импоста (перегородки). Их разрушение может произойти под собственным весом, если толщина пластикового окна окажется недостаточной.

Всего гостовских типоразмеров по таблице насчитывается 77; в них зашифрованы высота и ширина окна. Минимальный габарит рамы 580х570 мм под маркой 6−6, а максимальные — 2755х1770 (28−18) и 2060х2670 мм (21−27). Чертежи с указанием размеров пластиковых окон также приведены в ГОСТе. Все эти типоразмеры применяются в современном многоэтажном строительстве, охватывают постройки советского периода, используются при возведении коттеджей.

При выборе размеров металлопластиковых окон предпочтение обычно отдают типоразмерам, предусмотренным ГОСТом 30674−99. Он действителен для белых и окрашенных в массе профильных систем, изготовленных методом экструзии (продавливания). Произведённые по стандарту конструкции из ПВХ обходятся дешевле, и монтировать их можно самостоятельно. Некоторые отличия этого стандарта от ГОСТ 23166–99 :

предельная площадь окрашенных створок — 2,2 кв. м;
максимальная масса подвижных стеклопакетов из цветного профиля — 60 кг;
допустимая разница сопоставляемых диагоналей у ПВХ окон до 140 см — 2 мм, а свыше 140 — 3.

Предельные размеры пластиковых окон зависят от ширины и высоты конструкции. Соединения профилей выполняются сваркой, ГОСТ 30674–99 нормирует максимальный размер канавки, образуемой при обработке шва. Габариты: глубина 0,5−1,0 мм, ширина — 5.

Сегодня существует тенденция к увеличению поверхности пластиковых окон по эстетическим соображениям. Вид у крупногабаритных конструкций эффектный, но следует учитывать, что площадь открывающейся створки не должна превышать разрешённую стандартом.

Как правильно задать размеры окон на этапе проектирования

Только соблюдая стандарты и нормативы ГОСТа можно сделать остекление качественным, надежным и практичным

К примеру, если вы решили строить загородный дом с панорамным остеклением, то стоит принять во внимание тот факт, что окна должны быть не больше 6 м2

В этом случае вы избавитесь от многих проблем, да и производителя найти не составит труда. Практически все компании смогут предложить решения по остеклению такого дома.

Если вы решили купить уже готовые окна на производстве или у строительной компании, то обратите внимание на площадь открывающихся элементов. Если она будет больше 2,5 м2, то проверьте наличие сертификатов на проведение специализированных испытаний по безопасности, т.к

площадь свыше указанной нормы не подпадает под действие стандартов.

При выборе стеклопакетов обратите внимание на вес открывающихся створок, он не должен превышать 80 кг. В противном случае это может привести к превышению критической части

Для справки: Створка трехкамерного стеклопакета (3 стекла 4 мм) площадью 2,5 м2 весит около 75 кг.

Створки распашных окон должны открываться внутрь помещения во всех жилых помещениях, кроме помещений первого этажа и окон, выходящих на балконы и лоджии. Иные случаи открывания должны прописываться в проектной документации.

Как маркируют и обозначают дверь на чертеже

По материалу изготовления дверные конструкции делят на деревянные, металлические и стеклянные, а также блоки из ПВХ (последние чаще устанавливаются на балконах, лоджиях, верандах). Внутренняя дверь может включать одно или два полотна, а по конструкции маркируется ГОСТом (с указанием размера в дм) следующим образом:

Буква «Г». Стандартная конструкция с решетчатым заполнением, с одним или двумя полотнами. Возможны различные варианты исполнения: с коробкой, с порогом, с обвязочной рамкой (обкладкой), в любой комбинации.
Тип «О». Межкомнатная конструкция со стеклянными вставками. Модели по исполнению совпадают с типом «Г».
Тип «К». Маятниковая дверь, выделена в отдельный тип, хотя также является межкомнатной (и всегда двухпольной). Причина – в отличии принципа движения: это разновидность распашной модели, но створки поворачиваются в обе стороны (на 180°).

Металлические изделия изготавливаются по ГОСТуИсточник sdelaidver.com

Условные значки, как обозначаются двери на чертежах, стандартизированы; схематически они представляют дверной проем в виде двух прямоугольников, между которыми тем или иным способом показана дверная конструкция. Если необходимо показать открывание двери, оно помечается дугой.

Для изготовления наружных типовых дверей применим стандарт за номером 24698-81, если площадь дверной конструкции не превышает 9 квадратов. Под регламент попадают изделия тех видов, для которых прописаны типоразмеры, тонкости конструкции и обозначения:

Тип «Н». Входные и тамбурные.
Тип «С». Служебные.
Тип «Л». Люк или лаз (например, если оформляется выход из подъезда многоквартирного дома на чердак).

Входная деревянная дверь – вариант для загородного домаИсточник sdelaidver.com

Если в частном проекте на входе нередко ставят деревянные двери, то в городских многоэтажках предпочтение отдают моделям из металла. Для них существует отдельный стандарт под номером 31173*2003, где прописаны нормативы изготовления стальных блоков.

Конструктив металлических моделей классифицируется по следующим признакам:

По коробке: Распространены Т- или П-образные варианты, с порогом или замкнутые.
Число и манера открывания полотен. Однопольная конструкция существует в виде правой и левой модификации, может открываться внутрь или наружу; дверь может включать два полотна одинаковой или разной ширины.
Число контуров (один или два), по отделке.

Для маркировки металлических моделей используют тот же принцип, что и для аналогов из дерева, при этом размерность дается в мм, указывают класс прочности. Принцип обозначения на схеме сохраняется: между двумя прямоугольниками рисуют линии створок. Для распашных моделей они располагаются под углом, для раздвижных – параллельно. Сходным образом на строительных чертежах рисуют ворота.

Условное обозначение дверей на чертежеИсточник fabalabse.com

Например, маркировка двери ДГ 24-15ПП расшифровывается следующим образом:

Тип «Г» говорит о том, что дверная конструкция «Д» – стандартная внутренняя модель.
24 – высота проема в дм, 15 – его ширина.
Первая «П» – конструкция с правой створкой.
Вторая «П» – у модели есть порожек.

Требования ГОСТа к габаритам окон

В соответствии с ГОСТом 23166−99 площадь стандартного окна в жилом доме < 6 м², а створки в нём < 2,5 кв. м. Отклонения от нормативов требуют отдельной проверки на безопасность и надёжность конструкции. Испытания подтверждаются сертификатом соответствия. Имеющаяся в стандарте таблица размеров окон содержит параметрические ряды (из 10 цифр каждый) типовых габаритов оконных блоков: по ширине 570−2670 мм и высоте 580−1755 мм.

Если сравнить приведённые размеры окон с габаритами проёмов, видно разницу в 30 мм. Этот параметр складывается из зазоров между сторонами рамы и краями выемки в стене: по 1,5 см справа-слева и столько же сверху-снизу. Щели предназначены для выравнивания блоковой конструкции при монтаже, а также компенсации огрехов кирпичной кладки или железобетонных изделий.

Учтены ГОСТом размеры окон, а также балконных дверных блоков из разных материалов: дерева, пластика и алюминия. В отношении любого типа рам действует запрет на установку глухих стеклопакетов с габаритами более 400х800 мм выше первого этажа. Есть и другие ограничения:

Расчётный прогиб профиля любого из элементов должен быть <1/300 его длины, а максимальное значение — 6 мм. Эти параметры учитывают при расчёте ветровой нагрузки на остекление, по ним определяют тип профиля и подходящие габариты оконных блоков.
Допустимые отклонения при изготовлении рам в сторону недобора 1 мм, а избытка длины — 2 мм. Максимальное значение возможно при протяжённости профиля больше 2 м.
Сходимость диагоналей окна пребывает в диапазоне 2−4 мм: до метра берётся нижний предел, а при значениях ≥2 м — верхний.

Размеры окон жилых помещений

Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.

Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.

Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.

Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.

Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.

О регламентирующей документации

Компании, занимающиеся изготовлением дверей и окон для жилых или офисных объектов, руководствуются следующими документами:

Стандартные деревянные двери. Источник данных – ГОСТ 6629-88 и ГОСТ 475-78.
Нормативы по стандартным деревянным окнам прописаны в ГОСТ 11214-86.
Технические условия для ПВХ-окон и балконных конструкций можно посмотреть в ГОСТ Р 56926-2016.
ГОСТ 23166-99 предоставляет информацию об общих ТУ для оконных блоков.

Конструкции, для сборки которых используются ценные породы древесины, а также конструкции специального назначения (например, пожарные модели) не являются типовыми изделиями. Поэтому их изготавливают, обращаясь к другой нормативной базе.

Обозначение двери или окна на чертеже регулируется другой документацией. Для дверных конструкций действует ГОСТ 21.201-2011. Правила, описывающие схематическое представление дверей и окон, можно узнать из ГОСТ 11214-86.

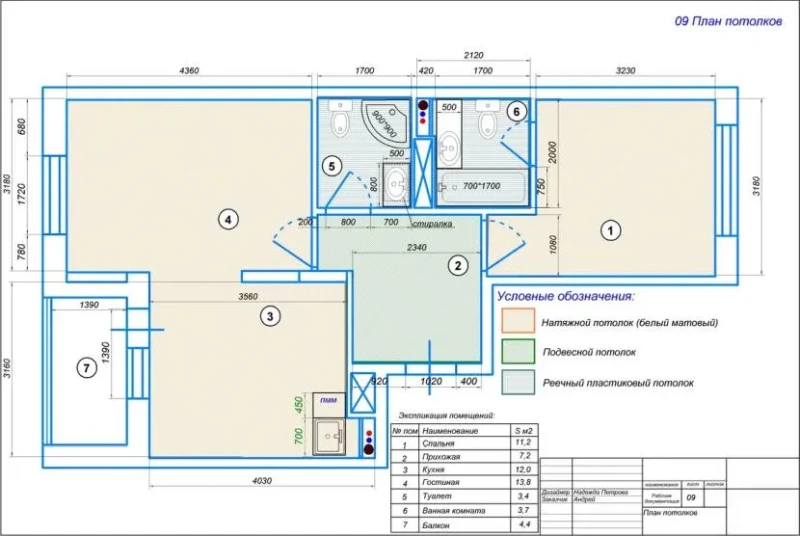

Условные обозначения на плане домаИсточник окнавтюмени.рф

Прорисовка выполнятся со следующими ограничениями:

Дверные конструкции наносятся на крупномасштабных чертежах (от 1:50 и крупнее), применяемых для небольших зданий и фасадов. ГОСТ предписывает отмечать дополнительную информацию: в какую сторону открывается полотно, тип двери, наличие других деталей (например, порожка).
На мелкомасштабных схемах (1:400 и меньше) данные элементы можно не отмечать, и это обычно не делается.

Следует знать, что ГОСТ 11214-86 содержит дополнительную информацию: требования к конструктиву и регламентацию по размерам и способам сборки узлов изделий. Нормативы обязательны к соблюдению всеми проектными организациями Российской Федерации.

Графа для примечаний

Помимо основных положений ГОСТ предполагает наличие в форме спецификации дополнительной графы – «Примечания». В этом разделе могут делаться краткие пометки относительно важных проектных моментов, которые не вошли в общий перечень колонок. К таковым, прежде всего, относятся:

габариты дверей;
размеры конструкции обрамления проема;
материал, из которого изготовлен элемент заполнения;
стоимость товара;
общий вес.

Спецификация позволяет полнее охватить перечень предстоящих работ и указывает на список необходимых материалов для завершения строительства и оформления проемов. Это очень удобно в том случае, когда нужно предоставить смету по каждому пункту.

Что заносить в схему

Согласно ГОСТ существует заранее проработанная форма, предназначенная для заполнения спецификации. В ней учитывается наличие всех необходимых граф для внесения параметров изделий. Есть категория обязательных наименований, которые нельзя удалять из формы. В некоторых случаях их бывает вполне достаточно для базового описания ситуации. Если же нужно указать какие-либо специфические данные, для такого рода информации допускается добавление вспомогательных граф.

В целом в схему заносятся следующие параметры:

номер пункта;
наименование изделия;
количество единиц.

Дополнительно могут указываться конкретные единицы измерения, вес предметов, записанных в спецификации, конкретная марка или модель.

Для дверных проемов обычно в перечень спецификации входят всего несколько составляющих. В первую очередь – это, конечно же, полотно и коробка двери либо арка. Дополнительно к ним могут приписываться доборы, порожек и наличники, а также другие элементы оформления проема. В некоторых случаях в описи присутствуют также отдельные фрагменты самого полотна. Например, это могут быть стекла и витражи. В форму также необходимо записывать защитные конструкции, такие как решетки и подъемные роллеты.

Пример оформления спецификации дверей согласно ГОСТ

Окно на чертеже: как обозначить правильно

Знание того, как обозначается окно на чертеже или строительной схеме, играет важную роль. Небрежное изображение оборачивается задержками или даже ошибками при монтаже, что ведет к нарушению графика работ и смещению намеченных планов и сроков.

Оформление строительного чертежаИсточник gigabaza.ru

Точность изображения важна не только для капитального строительства высотных зданий, но и для возведения частного дома. Условные обозначения вводятся с учетом следующих особенностей оконных конструкций:

Количество створок. По этому показателю выделяют одно-, двух- и многостворчатые варианты (последние включают вертикальный импост, к которому примыкают створки).
Конструкция оконных переплетов. Различают одинарные, спаренные, раздельные и раздельно-спаренные модели.

Большая часть окон открывается внутрь, но возможны и другие схемы, для каждой из которых разработан свой значок. Обозначения окон в чертежной документации имеют следующий вид:

Способ открывания окон на чертежах. Независимо от типа створок, если переплет открывается наружу, для изображения применяется тонкая сплошная линия. Если створки открываются внутрь, используют штриховую линию.

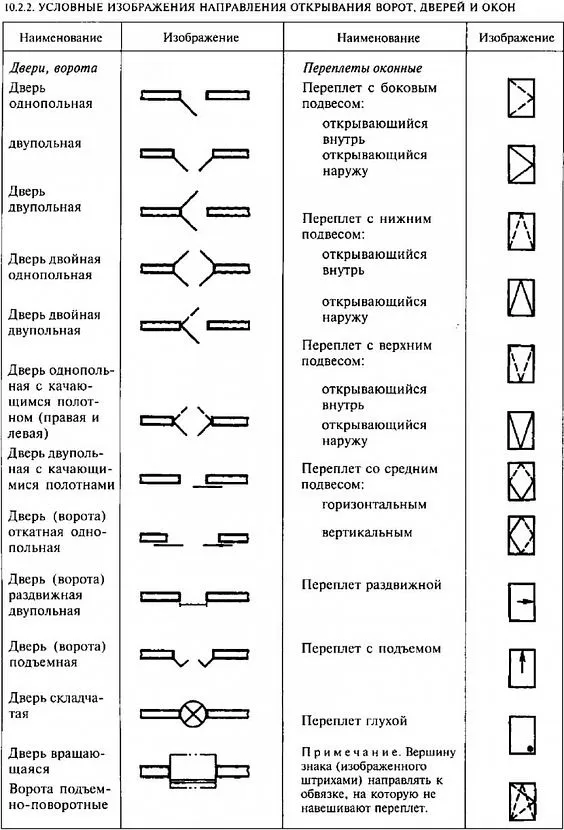

Обозначения окон и балконных дверейИсточник grain-prof.ru

Нестандартные обозначения открывания оконИсточник parilochka.com

Замеряем пластиковые окна: как правильно определить размер

Пластиковые окна на сегодняшний день уже не роскошь, а необходимость. Во-первых, они эстетически хорошо выглядят, а во-вторых, защищают дома от шума, пыли и конечно, холода.

Как правило, в обычных домах устанавливают пластиковые окна стандартных размеров. Эти размеры определяются строго по ГОСТУ и строительным нормам и правилам.

Нормативные документы содержат информацию об оптимальных размерах окон в обычных домах, и учитывают:

Требования для освещенности помещения;
Размеры помещения;
Назначение помещения, они могут быть жилые или не жилые;
Уровень освещения естественным путем;
Пропускную способность окна.

Но, несмотря на это стандартные размеры пластиковых окон в панельных домах могут незначительно отличаться, буквально на несколько сантиметров.

Это важно!

На рынке окон существуют размеры для пластиковых окон в кирпичных, панельных или сталинских домах.

Поэтому строя новые здания, застройщики стараются не сильно отходить от заложенных стандартов, чтобы не создавать проблему себе и жильцам этих домов.

К примеру, в новом кирпичном доме, устанавливают пластиковые коричневые окна стандартные размеры которых составляют 1300 мм в высоту и 1400 мм в ширину. Тогда как хрущевских домах, эти параметры варьируются от 1300 мм до 1500 мм.

Из этого можно сделать вывод, что стандартные размеры пластиковых окон – это очень размытое понятие и точных цифр для этого нет.

Таким образом, если знать тип постройки, можно приблизительно просчитать стоимость стеклопакета.

Но все же, не все знают, как правильно замерить пластиковое окно, поэтому в данном случае, лучшим выходом будет обращение к специалисту, который выполнит для вас эту работу максимально быстро и качественно.

Если все же вы хотите самостоятельно научиться правильно, замерять пластиковое окно, вам необходимо будет учитывать некоторые особенности, а именно: стеклопакет должен быть чуть шире или одинаковым по размеру, в местах, где рама соприкасается с откосами; стеклопакет должен быть немного уже, чем сам откос.

Для того чтобы пластиковое окно было замерено правильно по высоте, вам потребуется:

От основания оконного проема до наружного верхнего откоса необходимо отнять 2 сантиметра;
К полученному результату необходимо прибавить примерно 1,5-2,5 сантиметра, это нужно для того, чтобы окно зашло в верхнюю четверть;
При применении подставочного профиля, который является обязательным условием при монтаже окон, необходимо отнять 3 сантиметра от полученного окна.

Размеры стеклопакета, как правило, должны быть меньше оконного проема примерно на 3-8 сантиметров. Это потребуется для монтажного шва.

Если у вас четверть получилась более чем 5 сантиметров, тогда придется использовать добавочный профиль.

Если вы все еще не знаете, как правильно замерить пластиковое окно, тогда вам понадобится помощь специалиста.

Обратите внимание!

Размеры стеклопакета должны быть меньше оконного проема примерно на 3-8 сантиметров.

В основном пластиковые окна, стандартные размеры, которых прописаны в ГОСТЕ, по стоимости обходятся гораздо дешевле, чем нестандартные окна, для частных домов, которые проектировали по индивидуальному заказу.

Благодаря новейшим технологиям изготовить такие окна можно за максимально короткий срок, при этом качество нисколько не пострадает, и окна будут радовать вас долгое время.

Размеры рам панельного здания

Многоэтажные здания появились в нашей стране раньше, чем панельные, которые начали строить в хрущёвский период. В таких домах рамы бывают обычно с двумя или тремя створками, а балконный проём оборудуется дверью и 1 глухим окном. Обычная ширина оконного просвета 1500 мм, количество створок при таком габарите определяется из удобства обслуживания стёкол и правил симметрии — это 2 подвижных стеклополотна. Если размер больше полутора метров, заказывают окно на 3 створки. В панельных домах разных периодов постройки размеры окон имеют некоторые отличия:

Стандартные габариты в хрущёвках зависят от ширины подоконника — он бывает узким или вместительным. В первом случае окно двустворчатое с размерами 1350х1300 и 1500х1450 мм. Второй вариант — трёхстворчатая рама высотой 1350 или 1500 при ширине 2040 мм.
Размеры проёмов в пятиэтажных брежневских домах перестали зависеть от количества комнат в квартире: габариты под 2-створчатое окно 1400х1300, трёхстворчатое — 1400х2100 мм. Глухое остекление оконного блока балконной двери 1400х1400.
Размерные величины рам в квартирах современных многоэтажек многочисленны и различаются в каждой из серий, которых насчитывается больше 40. Сегодня пластиковые окна в зданиях устанавливаются на стадии строительства.

Общие требования по ГОСТ

Для того чтобы форма спецификации элементов заполнения проемов соответствовала ГОСТ, необходимо тщательно изучить стандарт номер 21.101. Здесь описываются общие положения относительно правил выполнения проектной документации при возведении здания. Обязательно нужно составить подробные чертежи, в комплекте с которыми и должна идти спецификация. Соответствующие обозначения позволяют более точно представить картинку будущего строения.

Также следует обратиться к ГОСТ 21.501. Этот параграф растолковывает правила составления непосредственно самих чертежей. Оба стандарта содержат множество подпунктов. Что касается непосредственно дверных проемов, они здесь упоминаются в отдельности

При выполнении спецификации на чертежах важно соблюдать и особые требования касательно размеров таблицы. Здесь отведены конкретные размеры для колонок и расстояния для строк

В целом же для человека, не имеющего специальных навыков или образования в данной сфере, будет довольно трудно в сжатые сроки разобраться во всех тонкостях составления проектной документации, в том числе и спецификации.

ГОСТ 21.501 — документ, регламентирующий правила составления спецификации

Составление схемы по правилам

ГОСТами предусмотрены не только правила отрисовки проемов, обозначение открывания окон на чертежах или маркировочные надписи для дверей. Условиями оговариваются следующие правила нанесения рисунков:

Толщина базовых (основных) линий не превышает 0,8 мм.
Для подписей применяют кегль (шрифт) №7.
Для пояснений к условным обозначениям нужен кегль №5 (более мелкий).
Запрещается наносить дополнительные (непредусмотренные правилами) линии. Например, стенные проемы нельзя заштриховывать.

Обозначение дверей на чертежах по ГОСТуИсточник ytimg.com

О маркировке окон и дверей в следующем видео:

Рамные конструкции частного дома

Малоэтажное строительство, включая частные дома, также подпадает под требования ГОСТа 23166−99. Габариты проёмов индивидуального жилья определяют в зависимости от площади помещений и угла проникновения солнечного света в комнату. Окна большего размера устанавливают в гостиной, детской и спальной. В подсобках можно обойтись меньшими проёмами, а в жилых помещениях их квадратура должна составлять 14−17% от площади пола.

В случае превышения расчётной величиной норматива ГОСТ устанавливают 2 и больше оконных блоков. Если для комнаты 12 м² достаточно окна размером в плане 900х900 мм, то в гостиной 40 кв. м придётся закладывать два проёма. Высота подоконника от пола регламентирована нормами СНиП: она устанавливается одинаковой для всех окон одного помещения, а расстояние от доски до радиатора — 80 мм. Специфика эксплуатации квартир предопределяет расположение нижней кромки рамы от пола на удалении:

800 мм в жилых комнатах;
900 — на кухне;
1000 — в чердачных помещениях (мансардах);
1300 — для душевых, ванных, санитарно-гигиенических блоков;
1750 — в местах для хранения одежды (гардеробных и других подсобках).

Все расстояния имеют объяснение: стандарт на высоту кухонных гарнитуров — 850 мм, в иных случаях удаление проёма от пола объясняется стремлением обеспечить ограничение обзора. На стадии проектирования дома можно заложить любые размеры оконных конструкций, какие пожелает застройщик.

Стандарты на оконные проёмы

В сфере возведения жилых домов, помимо стандартов ГОСТ, применяются также строительные нормы и правила — СНиП. Несущая способность стен из разных материалов отличается. Как следствие, для кирпичных и панельных зданий стандартные размеры оконных проёмов неодинаковы. При строительстве частных домов фактические габариты также приближены к значениям ГОСТ, поскольку это касается безопасности комфорта будущего жилища.

В начале прошлого века строили добротные дома с высокими потолками, большой площадью комнат и толстыми стенами. При замене деревянных рам на пластиковые следует учитывать, что размеры оконных проёмов в них будут отличаться от просветов, устраиваемых в стенах современных зданий. Поэтому процедура замера при замене рам обязательна.

Габариты выемок под установку оконных конструкций в старых домах в зависимости от числа створок и периода постройки:

Квартиры-сталинки (1930−1960) в кирпичных зданиях. Проёмы под 2-створчатые окна 115х195 и 150х190 см, 3-ств. — 170х190;
Хрущёвки: двухстворчатые просветы в панельных домах 130х135, кирпичных — 145х150; трёхстворчатые, соответственно, 204х135 и 204х150 см.
Квартиры брежневского периода: в них размеры отличаются по сериям проектов. Номер 600 предусматривал большие проёмы — для 3-створчатого окна 269х142, 238х113, 238х142. Серийные 602 и 606, соответственно, 210х145 и 141х170 см.

Современное строительство осуществляют по 40 с лишним сериям. В отношении них действуют ГОСТы 11214−2003 и 23166−99 с техусловиями на деревянные оконные блоки. Габариты по отдельным сериям в зависимости от количества створок (2/3), см:

Номер серии	Ширина	Высота
137	115/170	142/142
504	145/170	141/141
505	141/141	145/203
600.11	141/141	145/205

Стандартные размеры оконных проемов по ГОСТу представляют собой ряды значений, совпадающих по высоте и ширине: 60; 90; 120; 135; 150, 180, 210 и 240 см. В перечислении горизонтальных величин дополнительно есть стандарт 70 см, вертикальных — 220. Последние в рядах типоразмеры по ширине 270 см, по высоте 280 см.
