9 советов как выполнить монтаж воздуховода

Выбор системы вентиляции

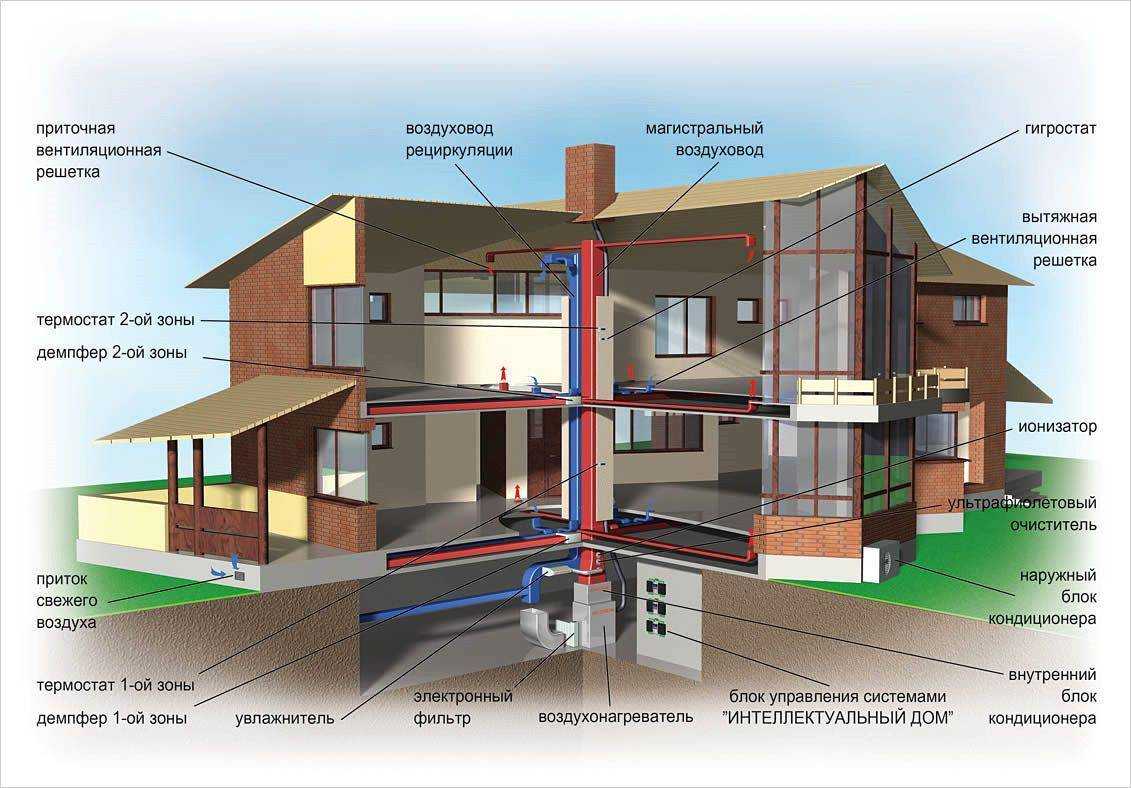

Система вентиляции жилого дома

Размеры вентиляционных труб

Самые простые данные можно получить, взяв за основу общую площадь всех помещений и умножив ее на 3 м3. Именно столько воздуха должно поступать в час на 1 м2. Для оттока за основу можно взять такие значения: кухня – 90 м3/час, санузел – 50 м3/час, ванная – 25 м3/час. Для того чтобы определиться с диаметром труб, обратитесь к следующей таблице:

Но это только основные цифры. Невозможно все узнать лишь теоретически. Потребуются приборы, которые покажут, с какой скоростью происходит полное замещение масс в помещении.

Учитывая все нюансы, вы сможете увидеть, действительно ли вам нужна система принудительного забора и отвода или хватит естественной вентиляции дома пластиковой трубой, которая является более привычной для человека.

Подготовка к монтажу

Сначала надо определиться с формой сечения воздуховода и его размером:
– круглые, диаметром 100 и 125, реже 160 мм;
– прямоугольные сечением 120х60 мм, 204х60 мм.
Размер выбираемого сечения определяется размерами помещения.

Форма воздуховода и канал его прокладки выбираются исходя из пространства, в котором можно незаметно его спрятать. Это, как правило, угол стены и потолка или скрытая за фальшпанелью область.

Причем, в разных частях помещения может оказаться удобной разная форма.
Для этого в конструкторе воздуховодов предусмотрен широкий ассортимент различных элементов:
– набор соединителей труб и фитингов, в том числе с переходом с круглой на прямоугольную, с одного размера на другой;
– повороты (колена) на 90 и 45 градусов, соединители круглой и прямоугольной труб с поворотом на 90 градусов;
– тройники с круглыми и прямоугольными выводами.

Прямоугольная труба, как правило, устанавливается широкой стороной на стену или потолок с тем, чтобы меньше выделяться.

Монтаж воздуховодных каналов хорошо показан в видеороликах производителя.

• Пластиковые воздуховоды ERA
• Пластиковые соединительные колена ERA
• Пластиковые тройники ERA
• Пластиковые соединители ERA
• Пластиковые переходники ERA

Крепление горизонтальных воздуховодов

Для неизолированных круглых воздуховодов

Горизонтальные металлические воздуховоды без изоляции, крепятся с помощью хомутов, подвесок, опор.

Эти элементы рекомендуется размещать между собой на расстоянии меньше 4-х м один от другого. Это правило справедливо, когда диаметр воздуховода не больше 400 мм.

Один из способов крепления круглых воздуховодов — с помощью шпилек

При условии, что диаметр круглого воздуховода превышает 400 мм, элементы крепежа следует размещать не больше 3 метров между собой

Для больших диаметров

Если диаметр воздуховода превышает 2 м, элементы крепежа следует размещать не больше 6 метров между собой

Для неизолированных прямоугольных воздуховодов

В случае выполнения крепления прямоугольных воздуховодов учитываются аналогично все правила, приписанные к круглым воздуховодам, но при этом, крайние величины диаметров круглых воздуховодов численно соответствуют величине размера большей стороны прямоугольного воздуховода (до 400 мм, 400-2000 мм, больше 2000 мм).

Как нарастить воздуховод

Нарастить сооружение, размещенное вертикальным образом, можно несколькими вариантами: нарастить снизу, нарастить сверху, использовать метод выдавливания.

Наращивание конструкции снизу применяется, если осуществляется крепление воздуховода к наружной стене либо в шахте. Для этого понадобится применить подъемный механизм. Его трос будет протянут вдоль стены либо спущен по шахте. Чтобы зафиксировать крепеж, потребуется использование подъемника. Сборка деталей вентиляции производится по частям. Звенья поднимают при использовании троса лебедки к месту фиксации, там закрепляют, присоединяя к каналу, имеющемуся в наличии. Также в порядке очередности производится монтаж всех остальных деталей системы вентиляции. После завершения всех работ лебедку снимают, проводят фиксацию последнего элемента вентиляции с зонтом.

Если грузоподъемность приспособлений недостаточна фрагментам вентиляции, то применяют способ наращивания сверху. Собирают каждый фрагмент методом, который был описан выше. Собранные крупные фрагменты соединяют между собой методом наращивания сверху. Для этого каждую часть требуется предварительно укреплять на опорах. Второй фрагмент сооружения устанавливают на место, размеченное соответственно проекту. От этого фрагмента протягивают к первому куску канат лебедки. Освобождают от фиксирующих деталей вторую часть, монтируют ее возле первой.

Метод выдавливания применяется, если необходимо осуществить монтаж деталей вентиляции, размещенной вертикально в шахте или через отверстия, которые находятся в кровле зданий.

Для этого метода потребуется установить два подъемных механизма с блоками, а в самой стене производится установка средств крепления воздуховодов. Из частей монтируется необходимый фрагмент. Далее, к нижнему фланцу собранной части необходимо прикрепить плиту с петлями, для того чтобы завести в нее тросы от подъемного механизма. Далее необходимо поднимать полученную конструкцию при помощи лебедки вверх, пока над крышей сооружения не будет виден верхний фланец собранного фрагмента.

Нужно проследить, чтобы над уровнем крыши он выступал не более, чем на 0,45 метра. На необходимой высоте производят установку фрагментов трубы с зонтом, соединяют его с крышей при помощи тросов.

Для проведения работ потребуются специальные инструменты:

1. Защитные перчатки;
2. Фломастер для нанесения разметки;
3. Нож;
4. Бокорезы;
5. Шуруповерт;
6. Дрель;
7. Плоскогубцы;
8. Кисти.

Наращивание воздуховода

А также могут потребоваться следующие материалы: несколько видов ленты (ПВХ, алюминиевая, акриловая, силиконовая, матерчатая), мастика, герметик и хомуты для крепежа.

Хомуты – это специальные соединительные элементы, использование которых позволяет легко скрепить детали трубы. Они могут быть как с резиновым профилем, так и без него. Подходят как для вертикального крепежа, так и для горизонтального. Бывают из разных материалов.

Виды вентиляции: приточная и вытяжная

Задача вентиляции — обновлять воздух. Взамен удаляемого из помещения воздуха с улицы должен поступать свежий. Поэтому любая система вентиляции состоит из двух частей —  приточной и вытяжной. Конструктивно эти две части вентиляционной системы различаются.

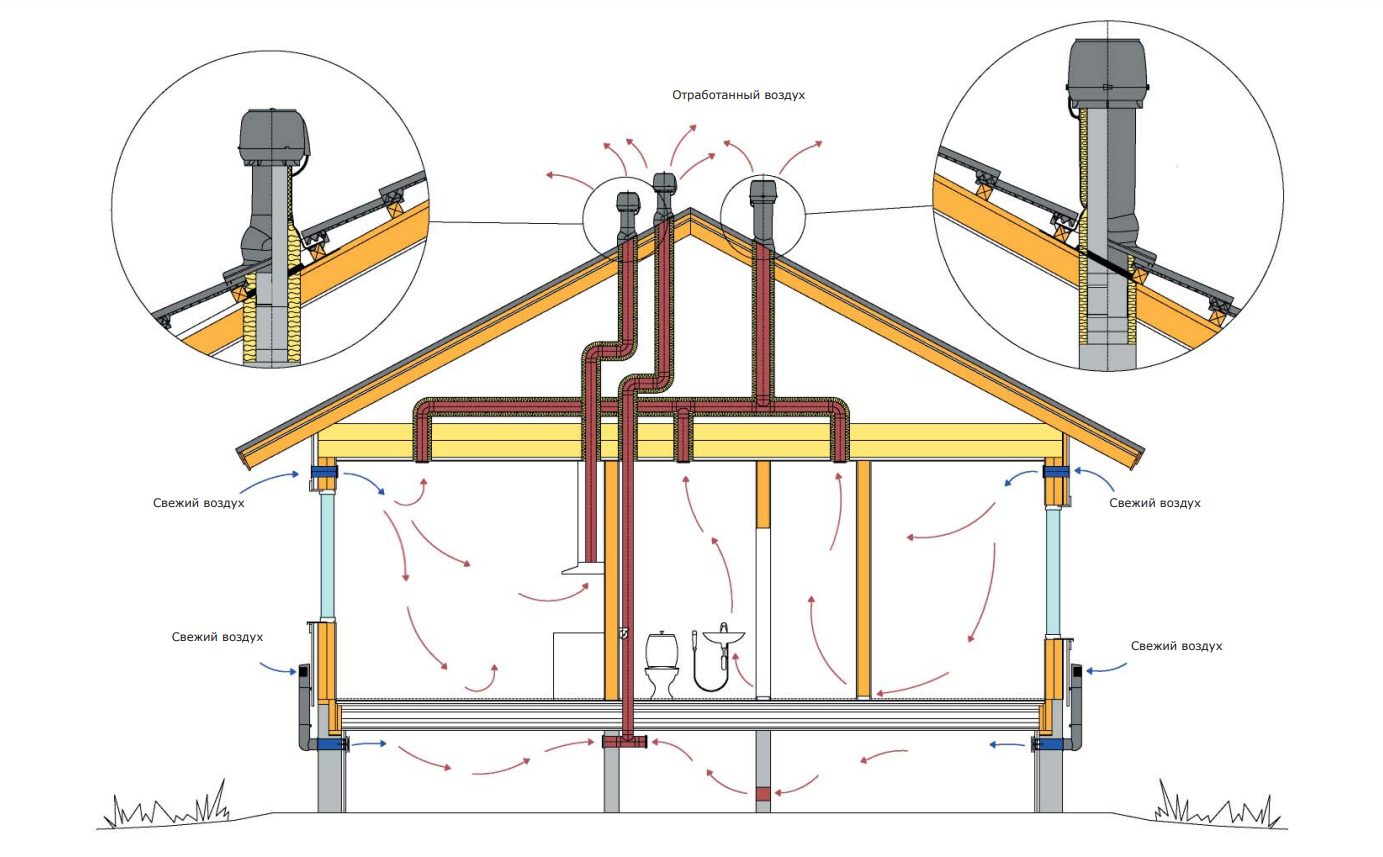

Движение воздуха через приточную и вытяжную вентиляцию

Вытяжная вентиляция представляет собой, как правило, одну или несколько вертикальных труб, через которые отработанный воздух выводится из помещения на улицу. В такой схеме воздух движется под действием естественной разности давлений на концах трубы (естественная вентиляция). В вентканал может устанавливаться вентилятор, обеспечивающий эффективную работу системы с заданной производительностью (принудительная вентиляция). Привычные всем вентиляционные решетки под потолком санузла или кухни — это как раз вытяжная вентиляция.

Одно из оптимальных мест для размещения вентилятора — на крыше.  Такое решение имеет несколько преимуществ:

• вентилятор работает одновременно на все вентиляционные каналы, подключенные к нему;

• шум от вентилятора не проникает в помещение;

• для ремонта и замены к вентилятору есть свободный доступ.

Крышные вентиляторы марки VILPE устанавливаются на воздуховоды диаметром  125 мм, способны работать в диапазоне температур от -40 °C до + 80 °C и позволяют регулировать воздухообмен от 0 до 400 м³/час.

Приточная вентиляция обеспечивает поступление в помещение свежего воздуха с улицы. Конструктивно это могут быть специальные отверстия в рамах окон, отверстия в стенах, или более сложные решения с очисткой и подогревом (охлаждением) входящего воздуха.

Исторически сложилось так, что приточной вентиляции уделяется недостаточно внимания. Дома строились без обособленной приточной вентиляции, потому что через неплотности деревянных рам, через щели в дверных косяках и через форточки в помещение проникало достаточно воздуха для нормальной работы вентиляции.

С широким распространением пластиковых окон, отличающихся высокой герметичностью, возникла проблема: вытяжная вентиляция перестала функционировать с должной эффективностью. Как следствие, воздух в помещениях стал застаиваться и насыщаться избыточной влагой.

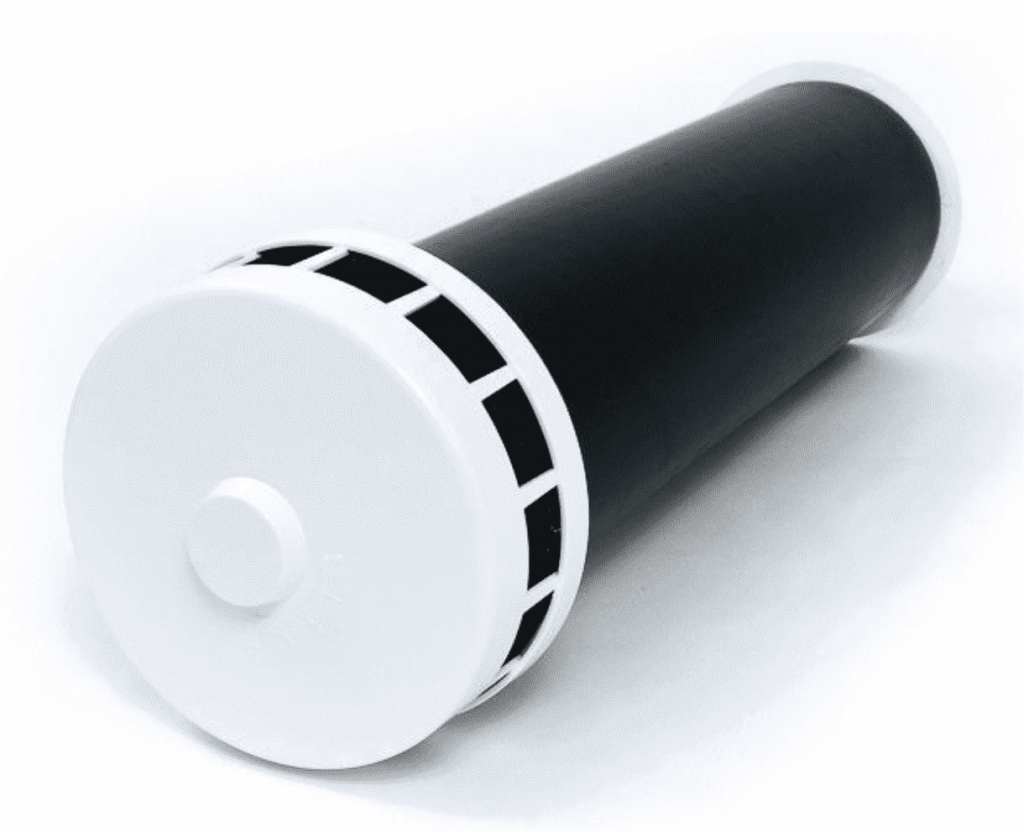

Чтобы решить эту проблему, дома начали оборудовать приточной вентиляцией. В простейшем случае это горизонтальный канал в наружной стене рядом с окном, закрытый специальным клапаном. Фильтры, установленные в клапане, не пропускают в помещение пыль и насекомых. Поступающее через клапан количество воздуха регулируется.

Описанные выше приточные клапана дешевы, просты в установке, не требуют для работы электропитания. Однако они не способны тщательно очищать воздух. Более сложные модели приточных клапанов, например, марки Marley оборудованы сменными фильтрами, задерживающими не только уличную пыль, но и цветочную пыльцу.

Серьезный недостаток указанных приточных клапанов в том, что они никак не влияют на температуру проходящего через них воздуха. Из-за этого зимой в морозы их приходится просто закрывать, чтобы не выстудить помещение холодным воздухом, поступающим снаружи.

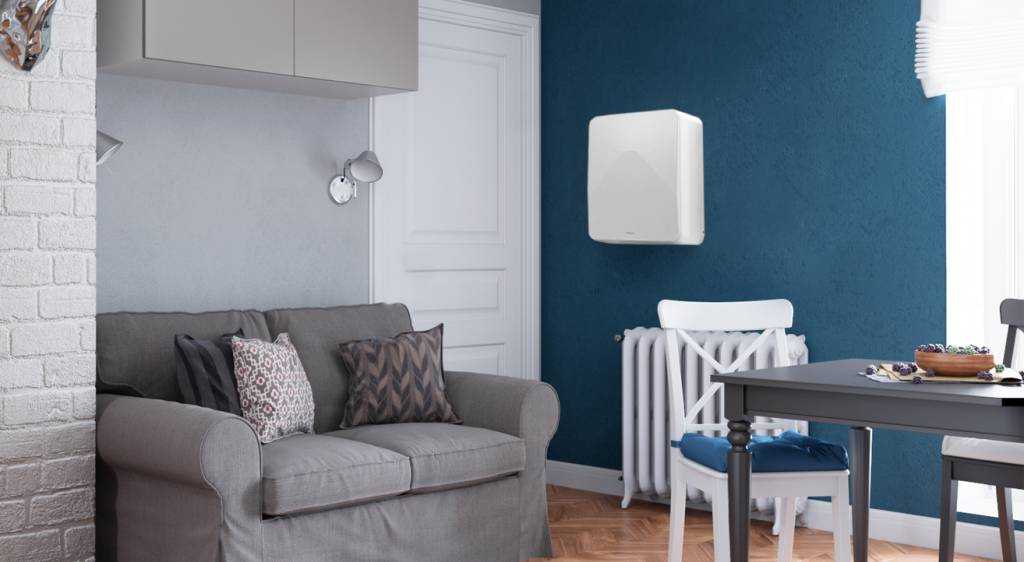

Чтобы проветривать и освежать воздух в комнате в любую погоду понадобится бризер, например Tion 3S Standard. Этот компактный прибор устанавливается вместо приточного клапана. Он забирает воздух с улицы, тщательно очищает его, при необходимости подогревает до заданной температуры и подает в помещение. Бризер заменяет открытую форточку, а в режиме рециркуляции фильтрует воздух в комнате.

Значительное энергопотребление  в режиме подогрева воздуха (например, 1,45 кВт для модели Tion 3S Standard) — существенный недостаток бризера. К тому же свежий воздух, закачиваемый с улицы, вытесняет через вытяжную вентиляцию теплый отработанный воздух, что увеличивает теплопотери дома. Для снижения энергопотребления и уменьшения теплопотерь через вентиляцию служат рекуператоры — о них расскажем ниже.

Компоненты вентиляционных систем.

Конструктор, из которого монтируется любая вентиляционная система, включает три основные группы комплектующих
элементов. В частных случаях — одну или две из них:

• Вентиляционные решётки
  – начальные входные элементы системы, закрывающие отверстия, через которые осуществляется вытяжка
  застоявшегося воздуха при естественной тяге.
  Сюда же относят регулируемые решётки и устройства, дозирующие объём удаляемого воздуха (так называемые
  анемостаты);
• Воздуховоды
  – жёсткие трубы и фитинги из пластмассы круглого или прямоугольного сечения. По собранному из них каналу
  удаляется загрязнённый воздух. Производятся также гибкие гофрированные воздуховоды, изготовленные из прочной алюминиевой фольги
  либо многослойной металлизированной полимерной пленки. Они обладают рядом преимуществ перед жёсткими
  пластмассовыми, о которых будет сказано .
• Приточно-вытяжные вентиляторы – устройства принудительной тяги. Устанавливаются на входе/выходе вентиляционной системы или непосредственно в вентиляционный канал.

В дальнейшем будем рассматривать компоненты вентиляционных систем одного из лидеров производства в России ERA Group торговой марки ЭРА.

Монтаж жесткого прямоугольного воздуховода

Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.

На практике встречаются несколько способов:

1. Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
2. Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.

Не везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.

Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:

• скоба более 900 мм при двадцати миллиметровых фланцах;
• скоба более 1100мм при тридцати миллиметровых.

При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:

• для 20-мм стыков используется от 700 мм;
• для 30-мм стыков применяется при ширине больше 900 мм.

На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.

Виды: материалы и характеристики

Для монтажа небольших домашних вентсистем промышленность выпускает широкий ассортимент труб и комплектующих.

Воздуховоды для бытовой вентиляции подразделяются:

• По материалу — из пластика, алюминия или оцинкованной стали.
• По форме — квадратные, прямоугольные, круглые.
• По степени гибкости — гибкие или жесткие. Гибкие короба изготавливают из гофрированного алюминия или оцинкованной стали. Жесткие воздуховоды из металла не применяются из-за сложного монтажа и сложности изготовления труб из оцинковки небольших размеров (от 100 до 150 мм в диаметре или длине стороны сечения). Алюминиевые трубы подходящих размеров дороги, особых преимуществ в их установке нет, поэтому их тоже не применяют для кухонной вытяжки.

Пластиковые

Пластиковые воздуховоды бывают круглые, квадратные и прямоугольные с гладкой поверхностью. Бывают белые и окрашенные в разные цвета — легко подобрать оттенок, подходящий к мебельному гарнитуру или обоям.

Пластиковые короба очень гладкие — их легко мыть, внутри меньше скапливаются жир и копоть. Гладкие стенки обеспечивают наименьшее сопротивление воздуха — поэтому такие трубы меньше вибрируют и шумят. Пластиковые короба самые малошумные по сравнению с гофрой.

Срок службы составляет не менее 10 лет.

Из гибкой гофрированной алюминиевой трубы

Очень практичный вариант воздуховода — гофрированная алюминиевая труба круглого сечения. Гибкую трубу удобно монтировать, для нее не требуются поворотные элементы — ее можно просто изогнуть. Алюминиевая труба долговечна, но ее очень сложно очистить от оседающих на стенках жира и копоти. Гофрированная внутренняя поверхность создает большое сопротивление току воздуха, трубы больше шумят при работе вытяжки.

Металлическая

Гофротруба может быть из оцинкованной стали. Такая труба немного жестче и прочнее, но в остальном ее монтаж так же прост, как и для алюминиевой гофры.

Места с поврежденным цинковым слоем ржавеют, жесткость трубы усложняет ее монтаж, поэтому стальную гофру для внутренних бытовых систем вентиляции применяют редко.

По степени гибкости

Алюминиевая гофра пластичнее стальной, ее легче изгибать, растягивать и сжимать.

Пластиковые воздуховоды применяются только жесткие, гофрированные трубы из пластика не подходят для транспортировки горячего воздуха.

Этапы монтажа вентиляционной системы

Монтаж вентиляционной системы включает в себя следующую последовательность действий:

1. Устройство отверстий в стенах
2. Подготовка комплектующих и сборка частей воздуховодов на полу
3. Устройство тепло-шумоизоляции, огнезащиты где необходимо по проекту
4. Монтаж вентиляционных воздуховодов к потолку
5. Монтирование и подключение оборудования
6. Установка вентиляционных решеток
7. Пусконаладочные работы

Все работы по проведению монтажа вентиляционной системы, а также контроль качества монтажа вентиляции должны проводиться строительными службами или службами, имеющими необходимое техническое оборудование, способными обеспечить полный и надежный контроль.

Как устроена вентиляция на крыше

Наружная часть вентканала, выходящая на кровлю, представляет собой металлическую или пластиковую трубу. Сверху монтируется зонт или колпак из стали или полимера, препятствующий попаданию в систему дождя, снега и мусора. В нижней части венттрубы устанавливают проходной элемент с гидрозатвором, чтобы в подкровельное пространство не проникли снег и вода.

В современном доме монтируют несколько вентканалов, каждый вывод трубы вентиляции на крыше выполняет определенные функции:

• вентканалы, идущие от жилых и нежилых помещений, обеспечивают воздухообмен в комнатах и нежилых помещениях;
• к вентвыходу из кухни присоединяют вытяжку, расположенную над плитой;
• канал, идущий от фановой трубы в санузле, служит для удаления канализационных газов, содержащих аммиак, сернистые и азотистые токсичные соединения.

Кроме этого, монтируется дымоход от котла, предназначенный для удаления продуктов сгорания топлива. Число вентиляционных выходов зависит от площади дома и его планировки. Чем больше здание, тем сложнее конструкция вентсистемы и больше труб устанавливают на кровле.

Виды каналов для вентиляции

Вентканалы, выходящие на крышу, имеют разную конфигурацию:

• Бесклапанные – простые модели. Не позволяют управлять воздушным потоком воздуха и не предотвращают проникновение грязного воздуха обратно в помещения.
• Клапанные – внутри устанавливается обратный клапан, препятствующий обратному движению воздушного потока.
• Механизированные – в воздуховод помещается заслонка, с помощью которой вручную меняют интенсивность вентиляции.
• Автоматизированные – снабжены датчиками и сенсорами для регулировки параметров системы.

Сложные конструкции оптимизируют работу вентиляции, но увеличивают ее стоимость. Чтобы выбрать наиболее подходящий вариант, проконсультируйтесь со специалистом.

Как сделать вентканал в стене в частном доме. Составляющие технологии естественной вентиляции

Перед тем, как сделать естественную вентиляцию в частном доме своими руками, требуется определиться с характеристиками и числом приточных и вытяжных элементов, разобраться в способе и местах правильной установки данных приборов.

Система естественной вентиляции конструируется из вертикальных вытяжных труб (могут быть внутренними или наружными), приборов, обеспечивающих приток наружного воздуха и горизонтальных обменных воздуховодов.

Для корректной установки устройств, расчет норм вентиляции необходимо проводить для каждого помещения в здании.

Приточные клапаны

Для обеспечения подачи наружного воздуха в помещение используются приточные клапаны. Выбор конструкции приточного оборудования зависит от потребностей помещения. Число приборов и их производительность определяется исходя из расчетов.

Размещение приборов, обеспечивающих приток, рекомендуют выполнять на высоте 1800-2000 мм от пола. При монтаже оборудования необходимо предусмотреть небольшой наклон клапана внутри стены. Наружный конец клапана должен быть ниже, чем внутренний. Такое расположение позволит защитить помещение от попадания осадков внутрь.

Оптимальное положение приточного клапана.

Вытяжные каналы

В качестве воздуховодов в индивидуальных строениях используют специальные пустотные шлакоблоки или пластиковые трубы. Для регулирования процесса удаления отработанного воздуха используют следующие приспособления:

• Регулируемые жалюзийные решетки, позволяющие уменьшать или увеличивать площадь вытяжного окна;
• Дефлекторы. Данный прибор, установленный на верхушке вентиляционного канала, позволяет увеличить мощность тяги;
• Усилители тяги. Имеет более сложную, зонтичную конструкцию, но выполняет туже функцию, что и дефлектор.

Дефлектор.

Вентиляционные каналы

Вентиляционные каналы устраивают для удаления использованного воздуха из помещений с повышенной влажностью или помещений специального назначения. Несколько вентиляционных каналов объединяют в одной выводной шахте.

Вентиляционные каналы располагают по внутренним стенам. При прокладке каналов следует предусмотреть беспрепятственное прохождение строительных конструкций (перекрытий, стропил), чтобы не нарушать вертикальность воздуховода.

Достоинства бандажного соединения:

• простота
• экономичность

Расположение воздуховодов

Воздуховод может быть прикреплен к стене или потолку. При этом он может быть ориентирован:

горизонтально

Фото. Воздуховод горизонтальный.

 вертикально

Фото. Вертикальные воздуховоды.

под наклоном (используется редко)

Виды креплений

В зависимости от типа воздуховода, его пространственной ориентации могут быть использованы различные методы их монтажа. Способы крепления воздуховодов:

• с помощью L-образного профиля и шпильки
• с помощью Z- образного профиля и шпильки
• с помощью хомута и шпильки
• с помощью траверсы и шпильки
• с помощью струбцины
• с помощью перфоленты (с хомутом и без хомута)

Фото. Виды креплений.

Тип крепления и количество крепежных элементов определяется массой, габаритами и видом вентиляционного короба. Во избежание вибраций и дребезжание конструкции обычно используются резиновые прокладки.

Если нужно направить воздуховод под определенным углом, соединить два воздухопровода разного диаметра либо осуществить из воздуховода сложную изогнутую конструкцию, то необходимо провести монтаж отводов вентиляции.

Фото. Отводы вентиляции.

Цена монтажа вентиляции воздуховодов зависит от длины воздухопроводной системы, способа крепления, материала и количества крепежных элементов.

Преимущества и недостатки использования

Итак, если коротко подвести итоги, получим следующую картину.

• тяжёлые;
• шероховатые;
• сложнее соединять;
• шумные;
• накапливают статическое электричество;
• сталь подвержена коррозии;
• нержавейка очень дорогая.

Плюсы:

• пожароустойчивы;
• выпускаются больших диаметров и любых форм.

Воздуховод из ПВХ – отличный вариант для частного сектора:

• лёгкие;
• просто соединять, монтировать и транспортировать;
• хорошая шумоизоляция;
• гладкая поверхность;
• не ржавеют, длительный срок службы;
• недорогие.

Минусы:

при горении выделяют едкие вещества.

Гофрированные отрезки целесообразно применять на небольших участках, где требуется плавный поворот. Использовать ли канализационные трубы на вытяжку – решать каждому самостоятельно, но на приточной ветке точно не стоит.

Вместо заключения ещё несколько моментов.

Форма воздушных каналов может быть овальной, круглой или прямоугольной. Круглые и овальные изделия могут быть спиральными или прямошовными.

Спиральные более жёсткие, но цена на них выше. Их можно приобрести, если нужен длинный прямой участок.

Прямоугольные легче крепить, они более рационально используют предоставленное пространство, но аэродинамика у них хуже.

Они бывают только прямошовными. Участки между элементами крепления могут быть 1-2 метра, если сделать больше, высока вероятность провисания.

При прохождении по воздуховодам холодного потока, на его внешней поверхности будет образовываться конденсат. По этой и другим причинам, обязательным условием является утепление трубопровода вентиляции. Есть вариант купить отдельно утеплитель и проделать дополнительную работу самостоятельно, а можно приобрести предварительно изолированный вариант труб. Это избавит от лишних хлопот, хотя и придётся за это заплатить.

Первые шаги по установке воздуховода к стене

После выбора нужного типа воздуховода необходимо правильно произвести его установку. Если воздуховод устанавливается к стене, то нужно учитывать множество особенностей и тонкостей. Первое, что необходимо сделать, разметить на стене точки, к которым будут присоединены . Следует позаботиться о том, чтобы средства транспортировки секций вентиляционного устройства находились у вас под рукой. Они понадобятся для быстрой сборки конструкции.

https://youtube.com/watch?v=aG-ZPsV3c-M

Перед тем как начинать установку, на наружную стену должны быть установлены крепления, консоль с блоком и лебедка с отводным блоком. Далее необходимо сконструировать блок и присоединить к нему стропы. Далее его нужно поднять на необходимую высоту. Так как установить блоки ровно и правильно с первого раза едва ли получится, их можно выровнять с помощью специальных оттяжек. Обязательно следует проверить надежность крепления. Блоки должны плотно и герметично соединяться друг с другом, образую конструкцию вертикальных воздуховодов.

Как закрепить вентиляционные трубы

Трубы вентиляции выше полутора метров нужно укреплять, иначе из-за большой площади они повредятся от ветра. Для этого используют растяжки и металлоконструкции.

Существует два способа крепления вентиляционных труб на растяжках:

• Мягкие растяжки из оцинкованного троса или тонкой прочной цепи. Для их крепления на трубу надевают хомут с проушинами, к которым карабинами на равном расстоянии друг от друга крепят три и более троса. Оптимальный угол стыковки с воздуховодом – 45 градусов. Троса натягивают и зацепляют натяжителями к кровле.
• Жесткие растяжки (укосы) изготавливают из металлопрофиля. Их крепят к трубе хомутами и присоединяют к стропильной системе с анкерами или другим крепежом. Натяжение здесь не нужно, а для удержания трубы достаточно пары таких профилей.

Очень высокие трубы укрепляют и усиливают металлоконструкциями. Для этого варят каркас, внутрь которого помещают вентканал. Такие конструкции заказывают мастерской, а для крупных объектов – на заводе, производящим металлоизделия. Каркас закрепляют на стене или крыше хомутами и сбоку крепят трубу. Таким металлоконструкциям не страшны даже сильные порывы ветра.

Какие используют способы для фиксации

Выбор типа монтажа и особенностей крепежа обусловлен сечением отверстия (круглое или квадратное) и местом крепления оборудования (шахта или стена дома).

Для крепежа применяют:

• Кронштейн в виде уголка, элементы конструкции скрепляются с уголком шурупами, винтами;
• Кронштейн в виде буквы Z. Лучше всего он подходит для сечения прямоугольной формы. Скрепляются элементы также с применением винтов или шурупов;
• Шпильки и профиль. Для обеспечения дополнительной звукоизоляции возможно использование резинового профиля;

• Перфолента. Наиболее подходящий вариант для того, чтобы зафиксировать воздухообменник в виде круглой трубы. Для выполнения такого вида фиксации выполняется петля, затем производится ее крепеж к болту в тех местах, где элементы вентиляции соединяются между собой. Преимуществом этого варианта фиксации является его дешевизна, но есть у этого варианта и недостаток, нет достаточной жесткости, поэтому труба может вибрировать;

• Хомуты для крепления хорошо дополняют фиксацию с помощью перфоленты, позволяют значительно снизить уровень шумности. Этот метод обладает ограничениями в применении, подходит для труб диаметром, не превышающим 20 см;
• Хомут, дополненный шпилькой;
• Анкер. Для такого варианта фиксации требуется отверстие, выполненное заблаговременно, шпилька;
• Траверс в сочетании со шпилькой. Наиболее подходящий вариант для фиксации трубы с прямоугольным сечением и большого размера. Опора воздухообменника при таком варианте приходится на траверсу;
• Металлическая балка со струбциной и закрепленной на ней шпилькой.

Методы фиксирования воздуховодов

Хомуты для фиксации воздухообменников

Крепеж выбирают в зависимости от сечения отверстия и места, куда необходимо крепить.

Виды крепежей:

• угловой кронштейн. Части воздуховода закрепляются с кронштейном, при помощи шурупов и винтов;
• z-образный держатель. Применяют для прямоугольных сечений. Крепятся друг к другу винтами и шурупами;
• профиль со шпильками. Чтобы обеспечить изоляцию звука, допустимо применение профиля из резины;
• крепление при помощи перфоленты. Лучше всего подходит для фиксации воздухообменника в виде круга. Чтобы произвести такой крепеж, нужно сделать петлю и прикрепить ее к болту там, где вентиляционные элементы имеют соединения. Среди плюсов данного метода крепления можно выделить относительно низкую стоимость. Недостатком является то, что вид крепления допускает вибрирование из-за неплотной фиксации;
• хомут идеально подходит как дополнение к фиксации перфолентой. Он помогает уменьшить степень шума. Применяют только для труб, которые имеют диаметр меньше 20 см;
• хомуты используют в дополнении со шпилькой;
• крепления при помощи анкеров. Чтобы выполнить такой крепеж, необходимо сделать отверстие и прикрепить шпилькой;
• траверсы со шпильками. Способ подходит для крепления труб, у которых прямоугольные сечения и большие габариты. Воздухообменник опирается на траверсу в этом виде крепления;
• балка металлическая со струбциной и шпилькой, которая крепится на ней.

Особенности видов фиксации

Чаще всего в профессиональной среде пользуются совмещением кронштейна и шпильки для фиксации деталей. Особенно хорошо вариант крепежа подходит, если вес деталей системы значительный. Благодаря использованию кронштейна снимается значительная часть нагрузки с крепежных элементов.

Если необходимо монтировать жесткий воздухообменник, то понадобится привлечение сторонних специалистов. Для его крепежа к стене используется металлическая шпилька. Толщина крепежной шпильки рассчитывается исходя из таких параметров как длина трубы, материал шпильки. Использовать такой способ монтажа можно как для труб круглого, так и квадратного сечения. Для эффективного поддержания частей используются специальные хомуты, выполненные из металла. Стыки узлов и деталей конструкции укрепляются с помощью специальных стягивающих болтов.

Удобнее для монтажа своими руками использовать гибкие фрагменты. Для их крепежа не нужно обладать специальными знаниями, выполнить все необходимые действия легко. Нужно только учитывать направленность потока воздуха во время осуществления сборки. Крепить такие конструкции гораздо проще в труднодоступных местах, таких как потолки и шахты, которые нередко могут оказаться для аналогов из жестких материалов неподходящими.

Стоимость элементов для гибкой системы вентиляции и крепление воздуховодов к стене обойдется значительно дешевле, чем аналогов из стали. Если необходимо выполнить монтаж воздухообменника на большой высоте, то необходимо прибегать к помощи промышленных альпинистов, обладающих опытом проведения подобных работ.

Металлические воздуховоды

1. Из чёрной стали.
2. Из оцинкованной стали.
3. Нержавейка.

Забегая наперёд, можно сразу сказать, что для небольших частных строений, металлические воздуховоды используют не часто.

Проведём сравнительный анализ металлических и пластиковых труб для вентиляции.

Металлические трубы тяжёлые, а значит, их сложнее монтировать. Их труднее соединять.

Срок службы у стали небольшой (в масштабах строительных сооружений, которые теоретически возводятся на века). Сталь подвержена коррозии. Слой цинка замедляет этот процесс, но не отменяет его полностью. Слабые места оцинковки – стыки. И даже когда ржавление только начинается, трубы издают характерный запах, что малоприятно в жилом доме.

Заметно выделяется на фоне предыдущих вариантов нержавеющая сталь. Срок службы у неё заметно больше, но цена несоизмеримо выше, чем у пластикового аналога.

Кроме того, любые металлические трубы создают воздушному потоку сопротивление. Это значит, что владельцу придётся покупать вентиляционную установку более мощную, чем для пластикового варианта.

Металл нельзя назвать шумоизоляционными материалом. Любые звуки, работа вентиляторов, вибрации и прочее, будут эхом разноситься по всей вентиляционной шахте.

Металлические трубы устойчивы к высоким температурам, агрессивным средам и самое главное – любых форм и размеров (этим и объясняется их применение в вентиляционных системах крупных заводов и предприятий).

Но если у Вас частный дом, а не горячий цех, то Вам повезло, что изобретён пластик!

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

1. Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
2. При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
3. Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
4. После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

1. Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
2. Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
3. Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.
