Свес кровли: устройство и оптимальные размеры, длина и узел по нормам, подшивка

Монтаж карнизного свеса

Монтаж кровли — ответственная работа, которая требует соблюдения всех правил строительства. Обшивка карниза — не исключение. Экономить на нем не надо.

Сначала необходимо изучить все тонкости постройки карниза. При правильном монтаже конструкции срок службы увеличивается в несколько раз.

Карнизы: классификация и основные виды

Готовый свес придает зданию эстетического вида. В соответствии с видом помещений, свесы классифицируют на:

Подшитые. Эксплуатируются для двускатных крыш.
Не подшитые. По большей части находят применение на скатных и шатровых крышах.
Коробчатые. Разделяется на узкий и широкий. Наиболее часто используют широкий вид на односкатных или наклонных крышах. Узкие коробчатые скаты используются на крутых склонах с узким карнизом.
Укороченные. Подходит для всех видов крыш. Удобный для строительства, но защитные функции ниже.

При классификации карнизов их принято разделять по видам:

Заподлицо. Стропила крепятся на одном уровне со стеной, не выводя за границы. Такой вариант не практичен, так как не защищает верхнюю поверхность здания. Поэтому следует зафиксировать к краю стропил доску, к которой будет прикрепляться водосток.
Открытого типа. Стропила выходят за периметр стен. Нередко используют при возведении частных домов. Водосток крепится к торцевой или верхней части опоры.
Закрытого типа. Стропила перекрываются карнизом целиком. Иногда на внутренней части делаются выемки для крепления обшивки изнутри.

Характеристика карнизных свесов

Возводя свес, выбирают один из видов: карнизный или фронтонный.

Формируются свесы двумя способами:

удлинение стропильных ног. Длина свеса прямо пропорциональна длине доски.
наращивание стропил небольшими элементами доски, которые тоньше самих стропил.

Делаем карнизный свес своими руками

Для постройки карниза необходим строительный опыт, стройматериал и инструменты. Сверху карниз покрывается материалом, которым покрывают всю крышу. Снизу обшивается выбранным материалом (дерево, сталь, алюминий, софиты и т.д.). Для придания законченного вида карниз необходимо отделать.

Выделяют два вида обшивки:

диагональный. Сложный способ, если не иметь строительных навыков. Материал располагается параллельно скату. В основном применяется, если длина ската маленькая, а уклон крыши большой.
прямой. Такой способ дороже, но легче. Материал размещается перпендикулярно наружной стене.

Подбор типа скатной кровли

Чтобы это сделать нужно учитывать нижеследующее:

Уклон скатов. Так, для скатной крыши, имеющей угол уклона скатов 50 градусов и выше, заснеженные заносы не страшны. Как правило, уменьшается нагрузка на систему крыши. Стало быть, можно несколько уменьшить величину сечения используемых дощечек для возникновения стропильных ног. А вот для крыши с углом наклона ската в 2 градуса сечение стропильных ног придется, напротив, повысить во много раз. Это изготавливается чтобы покрытие могло выдерживать снежную нагрузку.
Сечение стропильных ног. Как следует из идущего до этого пункта, сечение стропилин нужно будет принимать предельным – чтобы сама стропильная система могла выдерживать общую нагрузку на крышу.
Требования, которые предъявляют к долговечности и надежности крыши: крепость, устойчивость к огню, высокая несущая способность . Из этого следует вывод: чем больше поперечное сечение стропильной ноги, тем длительнее она будет держать влияние огня. Чтобы придать аналогичных параметров стойкости к огню стропилины должны пройти специализированную отделку – дезинфицирующими составами, защитными красками, устойчивым к огню растворами, цементной штукатуркой и т.д.
Свойства теплоизоляции. Конечно, чем лучше утепляется крыша, тем высокую нагрузку обязана держать кровельная система (остов). И поэтому и поперечное сечение стропилин обязано быть большим.

Зачем подшивать свесы

С фронтонным все понятно: во-первых, незакрытый свес такой конфигурации опасен попаданием воды в кровлю; во-вторых, он хорошо просматривается, поэтому желательно оформить его аккуратно и в общем стиле постройки. Что касается карнизного свеса, то теоретически подшивать его необязательно, и строительные нормы на этом не настаивают. Однако на практике делать это необходимо хотя бы для защиты от разной живности: птицы, насекомые и даже мелкие животные очень любят гнездиться в таких укромных уголках, оставляя там продукты жизнедеятельности и нарушая целостность кровельного пирога. К тому же продуваемость незащищенного карнизного свеса может обернуться ущербом: при очень сильном ветре потоки воздуха в подкровельном пространстве могут быть достаточно мощными, чтобы повредить кровлю.

Фронтонный свес

Устройство карнизных свесов и выбор материала

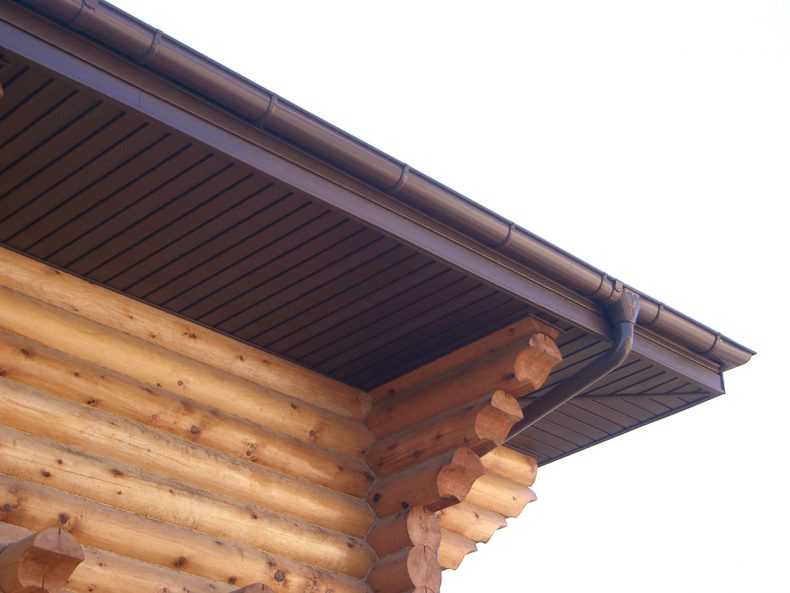

Обшивка карнизных свесов предполагает использование доски любой длины и ширины. Однако ее толщина должна быть не меньше 17 и не больше 22 миллиметров.

Если доска небольшая – то ее можно крепить на концах. Для массивных досок (длина 6 метров и больше) крепление должно располагаться на каждом метре их длины.

Потому как крыша считается конечным шагом строительства своего дома, то и к ее устройству следует подойти очень тщательно.

Ведь от того, какого типа скатная крыша будет подобрана, подчиняется, не в самую последнюю очередь, уютное проживание жителей дома.

Как видно из названия, скатной называют крышу такого типа, которая складывается из одной, 2-ух и больше плоскостей, размещенных под конкретным углом уклона. Устройство скатной крыши следующее: она складывается из несущей части и покрытия для кровли, настилаемого так, чтобы появился некий уклон. Величину уклона принимают:

в зависимости от объема ежегодных осадков в определенном климатическом регионе (количества выпадающего снега, ливней),
в зависимости от величины нагрузки ветра.

Очень важным аргументом при подсчете угла наклона скатов считается сам материал для кровли.

Очень часто изготовители показывают для собственной продукции, с каким углом наклона скатов можно стелить тот или другой вид покрытия. Основными компонентами крыши скатных кровель считаются:

покрытие для кровли

с чердаком;
без чердака.

Скатная крыша с чердаком

В первом варианте, это разделенные крыши, во втором – совмещенные. Иначе говоря если у вас скатная крыша мансардного типа , а это помещение не считается жилищным, то размещается оно все равно между перекрытием чердака и самой кровлей. А вот для крыш без помещений чердака несущими компонентами системы считаются перекрытия верхнего этажа (если например дом состоит минимум из 2-ух этажей).

Для чего нужен карниз крыши дома

В архитектуре карнизы для дома (фото ниже) определяются как элементы кровельной конструкции, которые выступают за плоскость фронтальных стен и защищают их таким образом от воздействия атмосферных осадков. Свес карниза не дает проникнуть влаге и холоду в подкровельное пространство при сильном ветре.

Однако защитная не единственная функция, которую выполняет кровельный карниз. Под ним удачно скрываются малопривлекательные элементы несущей конструкции, а эстетичная обшивка придает крыше привлекательность.

Этот элемент обеспечивает дополнительную вентиляцию. Устройство принудительного воздухообмена на свесах кровли полностью безопасно, поскольку через данный воздуховод не может проникнуть ни грязь, ни влага. Существует несколько вариантов устройства вентиляции. Самый простой из них – зазор между стеной и свесом. Можно также установить решетки в профили обшивки или перфорированный материал при использовании софитов. Вентиляция через наружные карнизы помогает справиться с конденсатом, скапливающимся на верхних уровнях строений, к примеру, в банях или двухэтажных домах.

Карнизы зданий фактически продолжают крышу, поэтому помимо защиты кровли от разрушительного воздействия влаги. Устройство этой конструкции придает ей необходимую жесткость.

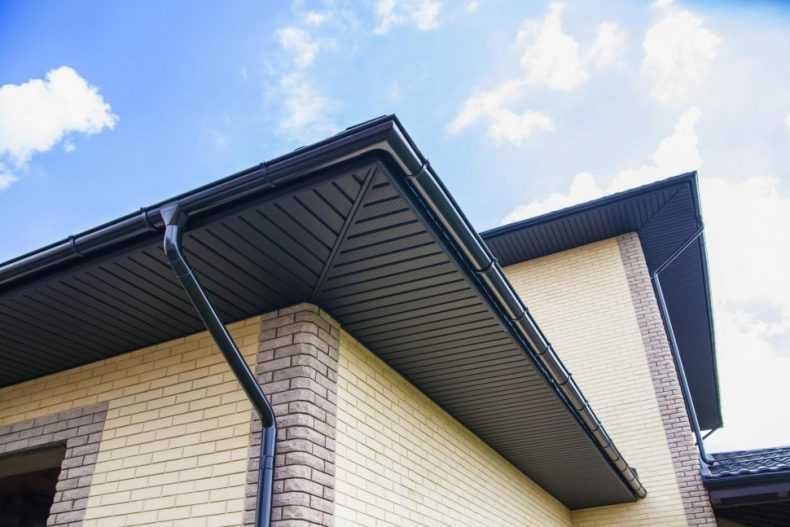

Карнизный свес кровли, как видно на фото, дополнительно поддерживает водосток, причем это касается как внутренней, так и наружной системы.

Виды по форме

Укороченные. Это идеальное решение практически для всех типов крыш, включая нестандартные: шале, мансардные и другие.
Коробочные. Устройство карниза крыши возможно на одно- или двухскатной, а также на вальмовой конструкции. Необходима внутренняя обшивка рубероидом и теплоизоляционным материалом.
Подшитые. Это одно из возможных вариантов устройства для двухскатных и вальмовых крыш. Это доски, которыми обшивают выступающие стропила. Эти свесы можно подшивать как по вертикали, так и по горизонтали. Чаще всего их устанавливают на фронтон.
Неподшитые. Они представляют собой продолжение скатов, поэтому составляют единое целое с кровельной поверхностью. Применимы для скатных и вальмовых крыш. Конструкцию не нужно дополнительно облицовывать.

Монтаж водоотвода на плоской крыше

Отвод воды с крыши осуществляется по запланированному маршруту через внутренний или наружный водосток. Последний монтируют вдоль плоскости кровли с уклоном 1-5 градусов и направляют в сторону желоба, который устанавливают так, чтобы вода стекала в воронку водосточной трубы.

Популярным решением является монтаж внутреннего водостока с электрообогревом воронки, для которого необходимо выполнение двух условий:

разуклонка должна обеспечивать сток воды к воронкам внутреннего водостока;
водоприемные воронки должны быть жестко прикреплены к стяжке под гидроизоляцией.

С основным стояком при помощи труб можно соединить две и более дополнительные воронки. Также система может состоять из одной основной воронки и ливневого водостока.

Перед установкой воронки нужно обеспечить герметичность участка с помощью гидроизоляционного ковра. Монтаж отводных труб осуществляется в теплоизоляционном слое. Трубы соединяются с водосточной трубой или канализационным стояком.

Производители кровельных материалов предлагают различные типы воронок для эксплуатируемых и «зеленых» крыш, некоторые из которых можно установить своими руками. Чтобы система исправно работала, необходимо регулярно прочищать сливы, удалять грязь, лед, листья и прочий мусор.

Виды карнизных свесов

За всю историю строительства домов было придумано огромное количество разновидностей свесов, которые были успешно применены на практике. К основным видам относятся:

Неподшитые свесы – используются при устройстве вальмовой кровли дома и для скатной, и для двускатной конструкции.
Подшитые свесы – тоже чаще всего применяются на вальмовых крышах и широко востребованы при устройстве кровли двускатной конструкции.
Коробчатые карнизные свесы – используются при обустройстве односкатной и ломаной кровли.
Укороченные карнизные применяются абсолютно на каждом типе конструкции.

Датская крыша также будет хорошо смотреться с такими карнизами.

Отделка, подшивка карнизного свеса крыши дома — устройство, фото, размер, монтаж

Зачем нужен карнизный свес крыши дома

Карнизный свес крыши — это нижняя часть ската, выступающая за плоскость стены дома.

Строительные правила не регламентируют ширину (вылет от стены) свеса крыши. Имеются лишь рекомендации о максимальной величине свеса, в зависимости от материала кровельного покрытия. Например, волнистый асбоцементный лист может свисать с кровли не более чем на 50 мм., из керамической черепицы — на 70 мм., а из кровельной стали — на 100 мм.

Карнизный свес меняет архитектуру дома

Размер карнизного свеса обычно определяется архитектурными традициями, принятыми в той или иной местности. Эти традиции зависят от применяемых для строительства материалов, особенностей климата и представлений населения о красоте и привлекательности.

Например, в горной местности Карпат на домах из дерева чаще всего можно увидеть крутые скаты крыши с деревянным кровельным покрытием и очень широким свесом.

Дома из камня в английском стиле имеют черепичные крыши с очень маленькими свесами или вовсе обходятся без них.

Широкий карнизный свес прикрывает аттиковые стены (вертикальные участки стен) мансарды. В результате дом кажется ниже, а его пропорции выглядят более привлекательными.

Карнизный свес изменяет, удлиняет видимую высоту крыши, а это меняет пропорции дома, его архитектурную выразительность. Дом в целом, с далеко выступающими от стен скатами крыши, кажется ниже.

Широкий карнизный свес накрывает, защищает высокое окно от дождя и снега. А в летний зной затеняет окно, ограничивая количество солнечных лучей, нагревающих комнату. Подшивка свеса крыши выполнена в единой цветовой гамме с деталями окна и террасы.

Широкий карнизный свес защищает стены и окна от косого дождя, отводит воду и снег подальше от стен, тем самым, предотвращает намокание стен и цоколя дома.

Широкие карнизные свесы создают уютное пространство возле стен одноэтажного дома. Широкий свес, как бы увеличивает площадь дома.

Под широким свесом (минимум 70 см) можно поставить скамейку, хранить садовый инвентарь, устроить поленницу из дров. Иногда карнизный свес крыши выполняет роль козырька на дверью.

Дом с большим карнизным свесом крыши лучше смотрится на просторных участках, утопающих в зелени.

Узкий свес крыши лежит на карнизе (выступе) стены. Карниз стены частично завернут на стену фронтона. Такой архитектурный прием делает дом визуально более легким и стройным. Дом кажется выше и компактнее.

Узкий свес, лежащий на карнизе стены, больше подходит для дома в плотной городской застройке.

Карнизный свес экономит энергию

Если правильно выбрать размер карнизного свеса крыши, то можно экономить энергию, расходуемую на отопление дома зимой, и на кондиционирование — летом. Для этого необходимо подобрать ширину свеса и его высоту над окном так, чтобы летом карниз крыши затенял окно, а зимой лучи солнца проникали в окно и нагревали комнату.

Если окна летом не защищены от солнца карнизным свесом, например. на нижних этажах, то на южном фасаде дома необходимо установить снаружи над окнами затеняющие устройства. Это могут быть козырьки — маркизы или рольставни. Их монтаж следует предусмотреть на стадии проектирования окон дома.

Вентиляция в карнизном свесе крыши

В карнизном свесе крыши для притока воздуха рекомендуется оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади кровли.

В карнизном свесе обязательно предусматривают элементы для вентиляции подкровельного пространства или не эксплуатируемого чердака, через которые поступает снаружи воздух и далее двигается к коньку крыши. Например, устраивают специальный зазор или устанавливают в подшивке перфорированные панели, или вентиляционные решетки.

Рекомендуется в карнизном свесе крыши для притока воздуха оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади кровли. В верхней части крыши для выхода воздуха делают отверстия такого же размера.

Отверстия для вентиляции, через которые могут проникнуть птицы или насекомые, обязательно закрывают сеткой.

Светильники в карнизном свесе крыши

В широкий карнизный свес встраивают светильники, которые подсвечивают фасад дома и освещают придомовую территорию.

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к коньку

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

Способы крепления стропильных ног к мауэрлату

Как проводится расчет стропильной системы

Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.

Определение постоянных нагрузок

Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.

Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.

Вес отдельно 1 м2 каждого слоя:

кровельный материал – 3,5 кг;
гидроизоляция – 5 кг;
утеплитель – 10 кг;
обрешетка – 14 кг.

Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.

Расчет переменных нагрузок

Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.

Угол наклона

Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.

Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.

Шаг и длина стропилин

Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.

Сечение стропил

Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).
