Строительство балкона в частном доме

Советы по возведению

Любое строительство включает в себя целый комплекс работ. Это закупка материала, выбор и подготовка места для монтажа, инженерный расчет навеса из профильной трубы и конечно сам процесс сборки.

Двускатная крыша.

Подготовительные мероприятия

В случае, когда у вас есть несколько вариантов размещения навеса, вначале следует определиться с местом. Такие сооружения лучше размещать на возвышенности или на относительно ровной поверхности, где легко обустроить дренаж. В низине будет собираться вода, отсюда дополнительные затраты на ливневую канализацию.

Обязательно должен быть сделан предварительный чертеж навеса из профильной трубы

Помимо расположения самих конструкций важно учесть сечение труб. Так в случае, когда длина строения не превышает 4 – 6 м, а ширина колеблется в районе 3 – 4 м, для стоек достаточно взять трубу сечением 60х60 мм

Для большей квадратуры используется сечение 80х80 мм

Для большей квадратуры используется сечение 80х80 мм.

Простейший чертеж навеса из профильной трубы.

Верхняя обвязка, на которой будут базироваться фермы для шестиметрового навеса, делается из профиля 40х25. Труба для арок и поперечных ферм подбирается в зависимости от количества осадков в данной местности. Для дворовых конструкций с небольшой квадратурой, как правило, достаточно изделий сечением 30х30 мм.

Большую роль здесь играет материал, из которого планируется оборудовать кровлю. Для изогнутых крыш арочного типа на данный момент целесообразно использовать легкий, полупрозрачный сотовый поликарбонат. Прямой одно или двускатный навес в зоне барбекю лучше делать из пожаробезопасного металлического кровельного профлиста или накрывать шифером. Естественно чем тяжелее материал, тем толще должны быть конструкции.

Роликовый трубогиб.

Монтаж навеса

Любая работа подобного плана начинается с разметки и монтажа опорных колон. Опорные металлические колоны для легких конструкций во дворе или на даче рекомендуется устанавливать с шагом около 2 м. Если пролеты делать больше, то нужно будет увеличивать сечение труб, естественно возрастет цена.

Разборное соединение.

Шурфы для установки удобно и быстро делаются при помощи садового бура диаметром 300 мм, достаточно глубины 60 см. Когда все ямы готовы дно в них нужно хорошо утрамбовать, иначе колона может дать усадку.

Перед установкой на дно засыпается и утрамбовывается гравийная или песчаная подошва толщиной 50 мм, после чего можно устанавливать и заливать колонну бетоном. Все колонны монтируются строго по уровню или с помощью отвеса. Такие работы лучше выполнять с помощником, так как в одиночку велика вероятность ошибки, а когда бетон схватится, исправить уже не получится.

Прямые фермы из профильной трубы.

Бетон заливается до уровня начала котлована под обустройство стяжки. Полы под навесом в зависимости от финансовых возможностей и предназначения сооружения выкладываются тротуарной плиткой или же делается бетонная стяжка.

В обоих случаях вам потребуется сделать небольшой котлован. Для этого грунт выбирается на глубину 100 – 150 мм, после чего поверхность выравнивается и утрамбовывается. Если укладывается тротуарная плитка, то рекомендуется застелить поверхность геотекстилем, дабы не пробивалась трава.

Для обустройства подошвы можно использовать песок или гравий. Отсыпка делается на уровень 50 мм и также утрамбовывается. Этот слой необходим для обеспечения нормального дренажа.

Далее укладывается арматурный каркас и заливается слой бетона толщиной 50 мм. Такая стяжка способна выдержать нагрузку до 3 т.

Крытая стоянка на 4 опорах.

Сверху на колонны делается обвязка по периметру навеса. На этой горизонтальной обвязке будут базироваться поперечные фермы для наклонной кровли. Для прямой одно или двускатной крыши фермы устанавливаются с шагом 800 мм. Шаг монтажа для изогнутой кровли варьируется в зависимости пот ширины листов поликарбоната, но, как правило, он составляет около 500 мм.

На видео в этой статье показаны некоторые тонкости монтажа.

Варианты балконного каркаса

Если балконное помещение проектировалось вместе с домом, то в основном его основанием является консольно-защемленная железобетонная плита или консольные балки перекрытия, которые выступают из стены здания. В этих двух случаях мастера смогу построить за 2-3 дня разной сложности и требуемого размера каркас для балкона из профиля. Однако специалистам нередко приходится решать задачу пристройки балконного помещения к уже возведенному частному дому. В этом случае используются кронштейны или опорные столбы. Именно на них в будущем опирается каркас балконного помещения.

При использовании кронштейна создается подвесная конструкция. Ведь элементы закрепляются на стене дома. Именно на эти подвесные детали приходится основная нагрузка.

Монтаж опорных столбов выполняется в основном в тех случаях, когда у здания непрочные стены. Они могут быть возведены из шлакоблоков, газо- или пенобетона. Опорные столбы также применяются, когда балкон пристраивается к старому жилому дому. У такого здания нередко стены имеют непрочную кладку и покрыты трещинами.

Схематичное изображение дачного домика с балконным каркасом на столбахИсточник pro-dachnikov.com

Работы по монтажу каркаса на опорных столбах проводятся следующим образом:

• разрабатывается схема, и подготавливаются стройматериалы;
• осуществляется разметка на земле;
• в намеченных местах выкапываются ямы;
• на дне углублений насыпается подушка из щебня;
• строго вертикально монтируются опорные столбы путем заглубления в грунт на 500 мм каждого из них;
• в ямы заливается бетонный раствор;
• верхние части опор объединяются путем приваривания металлического уголка, но только после отвердевания бетона;
• металлопрокат, который соединяет столбы, усиливается перемычками для повышения надежности и прочности всей конструкции;
• проводятся дальнейшие работы по сборке балконного каркаса в соответствии с ранее разработанной схемой.

Строительство деревянного каркаса для балкона на опорахИсточник svoyabesedka.ru

Кронштейны и опорные столбы – это два распространенных варианта при строительстве балконного каркаса в уже эксплуатируемом загородном доме. Для его возведения на первом этаже еще могут делать фундамент. Такой вариант конструкции позволяет построить приставной балкон. Этот способ размещения каркаса более безопасен по сравнению с подвесным вариантом.

Если же используются сварные кронштейны, тогда их обычно создают из металлических уголков. Опорные детали имеют вид равнобедренного треугольника. После закрепления этих элементов на стене здания на них наваривается металлический балконный каркас.

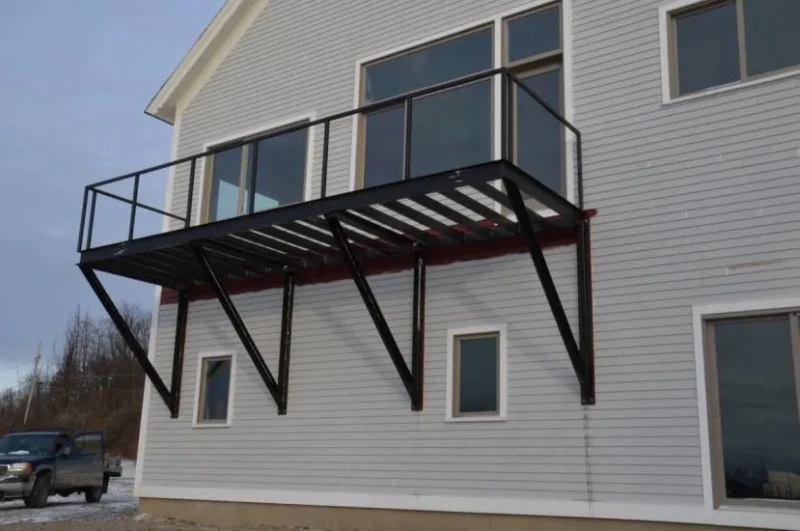

Балконная каркасная конструкция на треугольных кронштейнахИсточник pinimg.com

Специалисты обычно не рекомендуют строить основание балкона шире 800 мм. Поэтому равные стороны треугольных элементов в большинстве случаев не превышают данный размер. Иначе повышается вероятность обрушения стены дома, так как на нее существенно увеличивается нагрузка.

Число равнобедренных треугольников зависит от длины балкона. Монтаж этих деталей осуществляется после тщательной разметки мест их крепления. Обязательно внимательно следят, чтобы одна из сторон равнобедренных треугольников была установлена строго в горизонтальном положении. Тщательно также вымеряется расстояние от проема, предназначенного для монтажа оконного блока с дверью.

Еще одним вариантом пристроенного каркаса является навесная конструкция при использовании швеллеров. Сначала металлопрокат заводится в наружную несущую стену дома. Монтаж швеллеров осуществляется с шагом 2 м. Потом сверху и снизу зафиксированного металлопроката закрепляется арматурная сетка из проволоки диаметром 12 мм.

Строительство пристроенного балконного навесного каркасаИсточник balkonoff-nn.ru

На следующем этапе устанавливается опалубка и выполняется заливка бетонного раствора. После его отвердевания проводится монтаж опорных элементов на стену. Их установка осуществляется по диагонали. В результате удается сделать навесную бетонную плиту, которая послужит основой для монтажа металлического или деревянного каркаса.

Преимущества и недостатки строительства

К достоинствам можно отнести следующее:

• Возможность пристройки балкона в частном доме есть только в том случае, если у дома уже построено не меньше чем два этажа, включая мансарду. Чаще всего данная пристройка служит для развлечений и отдыха, хотя некоторые владельцы домов задумываются и над расширением уже существующего пространства.
• Красивые типы пристроек, дизайн которых выполнен со вкусом, создают презентабельный вид и служат украшением для частных домов.
• Во многих случаях такие пристройки служат не только как способ расширить пространство дома, но и выполняют роль крыши, террасы или крыльца, служа для них основанием.
• Вы создаёте дополнительный эвакуационный выход, который пригодится вам и вашей семье в случае чрезвычайной ситуации.

Однако, существует и ряд недостатков:

• Финансирование постройки балкона лучше всего учесть сразу же, при планировке и строительстве дома. Пристройка к уже готовому зданию может быть очень затратной и сложной с точки зрения строительных работ.
• Прежде, чем вы возьметесь за возведение новостройки, необходимы точные расчёты. За этим рекомендуется обратиться к специалистам, которые подробно изучат ваш вопрос и подсчитают необходимое количество подходящих материалов, а также составят индивидуальный проект. Балконы – пристройки с повышенной опасностью, строительство наобум обычно заканчивается аварией.
• Наличие балконной двери может стать причиной больших потерей тепла, эта проблема очень распространена в консольных конструкциях. Исключить выход тепла вам поможет строение на независимых опорах.
• Внимательно изучите вопрос о рациональности данных работ. Постройка в неподходящем под ваши нужды месте может быть в итоге бесполезна.

Каркас под обшивку

Для наружной отделки балконного пространства часто используются следующие популярные материалы:

• поливинилхлоридный сайдинг;
• ПВХ-вагонка;
• профнастил.

Чтобы выполнить наружные работы, обычно создается металлический каркас для балкона. При этом деревянную конструкцию часто возводят, когда выполняется утепление стен с внутренней стороны.

Лист профнастила металлического цветаИсточник истокстрой.рф

Применение профилированных листов позволяет проводить монтажные работы максимально быстро. Чтобы отделка осуществлялась легко, домовладелицы обращаются к профессионалам, потому что именно специалисты с опытом способны грамотно разработать и установить каркас из металла. Благодаря конструктивно правильному строению выполняется не только быстрое, но и качественное монтирование основы, обшивочного и утеплительного материала.

При изготовлении балконной основы для крепления профнастила используются профильные трубы. Из такого металлопроката создают прямое или косое прочное строение. Каждый из варианта отличается конструктивными особенностями.

Прямой металлический каркас располагается параллельно фасаду. Для утепления конструкции применяется минеральная вата. После ее закрепления балконная основа обшивается профилированными листами или другим выбранным материалом.

Схематичное изображение варианта прямого балконного каркасаИсточник manrule.ru

Косой каркас балкона из профильной трубы или деревянных брусков создается при использовании специальных выносов. Они располагаются под наклоном. Косые выносы нередко монтируются в нескольких направлениях. Другими словами, они устанавливаются одновременно спереди и с боковых сторон балкона.

Косой балконный каркас одновременно из дерева и металлаИсточник vl.ru

Виды кованых балконов

Ограждения подразделяются в зависимости от формы балкона. Выделяют следующие типы:

Прямые

Отлично дополняют классический стиль лоджии, необходимы при оформлении строений с колоннами.

Кованые перила на основании прямой формы.

Металлические перила по индивидуальному заказу.

Художественная ковка в оформлении коттеджа.

Узор выполнен в русском-византийском стиле. Для данного направления характерны четкие линии и орнамент в виде растений.

Готическая художественная ковка. Стрельчатые продолговатые арки, трилистники или розетки, состоящие из четырех лепестков – определяющие черты стиля.

Современный дизайн.

Полукруглые

Позволяют сделать разнообразным сдержанный и прямой фасад здания.

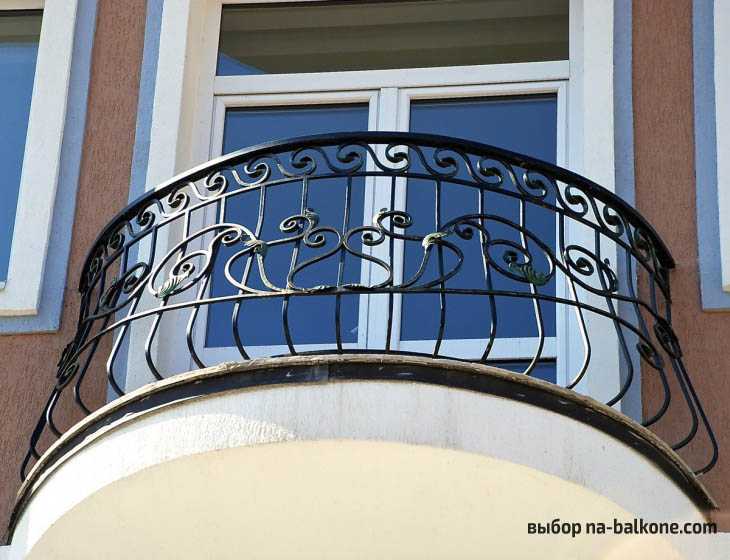

Балкон радиальной формы.

Дугообразная форма перил.

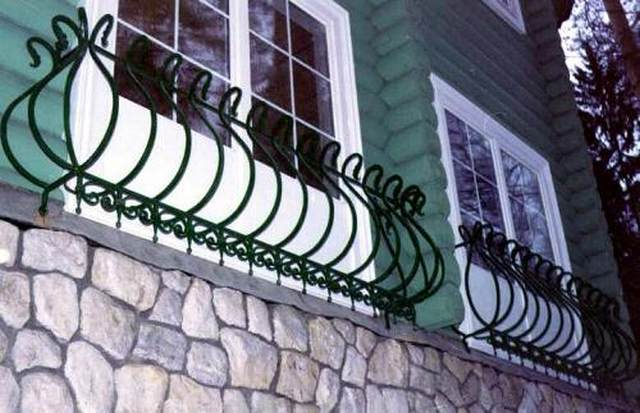

Французский балкон.

Изогнутые

Применяют для оформления необычных архитектурных форм. Уникальный дизайн органично дополняет нестандартное пространство.

Стиль Барокко. Украшениями служат очертания завитков, объемные корзины с цветами, а также пышные гирлянды.

Угловые

Используют для того чтобы оградить балконы необычной формы.

Направление «Ренессанс» в узоре металлических прутьев. Спиралевидные детали, гроздья и листья винограда, бутоны цветов. Дизайн может быть дополнен очертаниями восьмерок, некоторые элементы покрывают перламутровым оттенком.

Эффектный парапет в многоэтажном здании.

В зависимости от выбранного дизайна ограждений, благодаря кованым элементам можно визуально скорректировать площадь.

Для производства применяют плоский вертикальный профиль, который позволяет подчеркнуть изящный дизайн кованых изделий. Также достаточно часто используют изогнутый срез, дугообразные элементы ограждения, как правило, выступают вперед. На балконах такой формы отлично смотрятся кадки и кашпо с цветами.

Без выступа

Кованый французский балкон без выступа имеет полностью плоскую форму, расположен параллельно стене, не выходит за пределы здания.

Французский кованый балкон без выступа. Рейри

С выступом

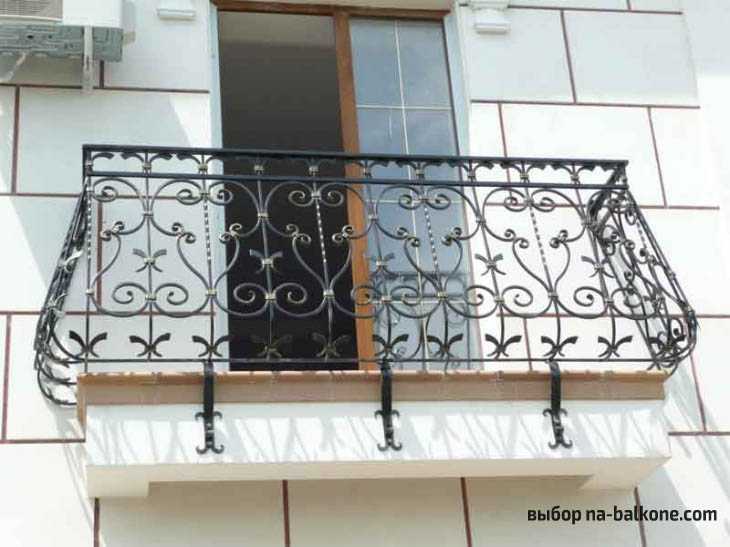

Кованый французский балкон с выступом обладает узкой площадкой, ширина которой чуть больше длины ступни. Такое компактное основание позволяет “выйти на балкон”.

Французский кованый балкон с выступом. Цитадель-Ковка

Со стеклом

Конструкции, дополненные стеклом, приобретают закрытую структуру. Прекрасным по эстетике вариантом является художественный балкон с полным или частичным заполнением ограждения стеклом.

Но есть одно НО! Объемность кованых форм чаще всего не позволяет использовать плоское стекло. Поэтому французские балконы со стеклом чаще делают в современных стилях, типа хай-тек.

С ковкой холодной или горячей

Многообразие форм и стилей является не единственными критериями для классификации кованых балконов. Существует две технологии обработки металла: холодная и горячая ковка.

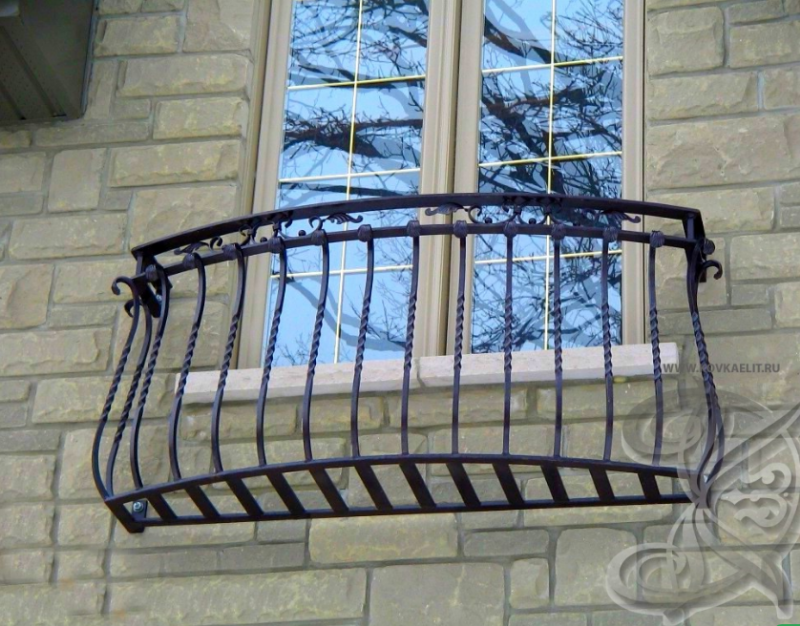

Французский кованый балкон. КовкаЭлит

Холодная ковка – способ обработки металла, выполняющийся без его предварительного нагрева. Процесс производства автоматизирован, необходимая форма придается деталям посредством машинной гибки и штамповки. Затем заготовки собираются в единую композицию посредством сварки. Подобная техника обеспечивает оперативность выполнения проектов, а, соответственно, и их доступную стоимость. Но есть один недостаток – отсутствие неповторимости в изделии.

Горячая ковка – ручная обработка металла после его предварительного нагрева до пластичного состояния. Конструкции, созданные по данной технологии отличаются непревзойденным дизайном и полностью индивидуальным исполнением, реализуются по очень высоким ценам.

Ограждения второго света

 Несколько десятилетий назад пределом мечтаний абсолютного большинства был скромный дачный домик. В 90-х архитектурный джин частного строительства был выпущен из бутылки. Очень скоро модным стал девиз «больше воздуха», и проекты частных домов запестрели галереями, эркерами, балкончиками.

Частичный отказ от межэтажных перекрытий (обычно в гостиной) — архитектурный прием «второй свет». Все эти изыски потребовали ограждений. Во многих случаях логичным, а в некоторых и единственно возможным, стало решение применять ковку. Балюстрада второго света, по сути — кованые ограждения балконов внутри помещения.

Ковка позволяет выполнить огромное количество рисунков ограждения балконов и лестниц, благодаря чему, широко применяется в оформлении различных архитектурных стилей. Кованые ограждения балконов, наружных и интерьерных, гармонируют с отделкой, и своей «прозрачностью» поддерживают идею больших открытых пространств.

Особенности пристройки балкона на опорах к готовому дому

Если дом построен и уже обжит, а балкон очень нужен, его можно просто пристроить! Возводить его можно как на ленточном фундаменте, так и на столбчатом. Глубина фундамента стандартна – ниже промерзания грунта.

Устройство деформационного шва или жесткое соединение?

Примыкающий к основному зданию более легкий фундамент нельзя соединять «намертво», а только с помощью деформационного шва. В противном случае при неизбежной усадке один из фундаментов будет неизбежно разрушен.

Для этого после установки опалубки вплотную к старому фундаменту укладывают любой эластичный материал – жесткую минвату или пенополистирол толщиной 1-2 см и заливают бетон. После застывания нового фундамента стык заполняют упругим герметиком.

Опалубка в этом случае ставится вплотную к зданию и заливается цементно-песчаной смесью.

Если же уверенности в устойчивости грунта нет, рационально применить компромиссный вариант, совмещающий упругое и жесткое соединение. Для этого стальные ерши фиксируются в фундаменте слоем клея, который будет обеспечивать необходимую подвижность без разрушения бетона. На всю поверхность наносится строительный герметик, а свободные концы ершей закрываются пластмассовыми втулками.

Как соединить балкон со стеной?

Как сделать «приставной» баллон? Существует два способа монтажа:

• с креплением балки, на которую будут опираться лаги балкона, на стену дома;
• с установкой второго ряда опор вплотную к стене дома.

В первом случае принцип строительства практически не отличается от балкона на консольных балках. Разве что эти балки опираются не на стены дома, а на опорную доску. Такой балкон не сможет выдерживать большие нагрузки, поэтому устанавливать мебель на нем не рекомендуется.

Если же использовать укосы – деревянные кронштейны с закрепленным на них дополнительным поперечным брусом, надежность конструкции увеличивается. Само дерево довольно пластично, поэтому переживать о разной усадке и деформации стен не приходится.

Чтобы не арендовать тяжелую технику для поднятия готовой бетонной плиты, можно сделать опалубку и залить плиту самостоятельно:

На опоры укладываются металлические уголки 100 мм – для внутренней и внешней кирпичной кладки.
Кладка делается до уровня будущей балконной плиты

Важно не забывать – чтобы вода не затекала в комнату, пол на балконе должен быть немного ниже.

Опалубка для плиты – тоже из ДСП, с нижней стороны подпирается балками, а верхняя укрывается пленкой для защиты от влаги.

Заливается сначала наружный пояс и только после его заполнения – плита. Чтобы балкон не «отошел», в стену вбиваются ерши, закрепленные упругим клеем, сама стена покрывается утеплителем, а свободные концы ершей в пластмассовых втулках заливаются вместе с плитой.

Место стыка после застывания бетона заполняется строительным герметиком.
На бетонную стяжку нужно обязательно уложить гидроизоляцию с заходом на стену дома минимум в 15 см. На пол можно положить уличную плитку – она устойчива к перепадам температур и не требует особого ухода.

Не стоит делать сплошную стену на открытом балконе – дождевая и талая вода будет застаиваться, её придется каждый раз удалять вручную. Кованые перила смотрятся гораздо эффектнее.

Если же хочется сделать небольшой навесной балкон, на видео описываются основные принципы устройства арматурной сетки и её крепления к стене:

Балкон — это очень комфортное место хранения и отдыха. Это дополнительное место для работы, растений, спортзала. Если балкон не предусмотрен, а вы живете на первых двух этажах, то можно его делать. Но самая сложная, пожалуй, часть — это подготовка документов.

Если этого не сделать — могут полностью снести вашу постройку или оштрафовать. Ведь постройки без разрешения незаконны. Обязательно предоставьте следующие бумаги:

• планировка квартиры
• право собственности
• разрешение из ЖКХ
• согласие от жильцов, рядом расположенных квартир
• проект будущей пристройки
• разрешение от коммунальных служб и архитекторов

Проще всего обратиться к нотариусам, они быстро соберут все необходимые документы, не забыв о мелочах.

Пристройка поможет не только облегчить жить, но и увеличить стоимость квартиры для продажи

Ведь многие в первую очередь обращают внимание на наличие балкона.

Особенности монтажа

Перед конструированием балконного ограждения всегда устанавливаются специальные закладные крепления. Их монтируют в стену, а после этого происходит установка самого ограждения. Такие крепления прочно фиксируют перила и представляют собой металлические полосы и стальную арматуру. По ГОСТу они должны быть двойными.

Методы установки ограждений бывают следующими.

• Сборный. Сборная конструкция собирается из различных деталей на самом месте строительства. Детали доставляются прямо с производства, после чего из них конструируется каркас, а затем к нему присоединяются все остальные элементы.
• Сварной. На производстве с помощью сварки изготавливается цельное ограждение, которое затем устанавливается с помощью анкерных болтов.

Вышеупомянутые методы актуальны для всех балконов, кроме деревянных.

Не стоит также забывать про юридическую сторону строительства. Монтажные работы должны проводиться в строгом соответствии с правилами установки балконов. В противном случае можно получить крупный штраф или жалобу.

Более того, монтажные работы должны быть согласованы в управляющей компании дома. А если дом входит в перечень охраняемого государством имущества, даже смену перил придется согласовывать всем советом жильцов.

Про строительство балкона своими руками смотрите далее.

Оцени статью

Поделись с друзьями

Подвесной каркас

Процесс изготовления каркаса, вне зависимости от типа его конструкции, можно условно поделить на несколько этапов:

Основные этапы изготовления навесного каркаса

Ниже подробней ознакомимся со всеми нюансами работы на каждом из этих этапов.

Подготовка чертежа

Итак, прежде всего, создается схема каркаса для балкона своими руками. Единственное, вначале нужно определиться со следующими моментами:

• размерами балкона – его длиной, шириной и т.д.;
• конструкцией – может быть открытой или закрытой.

Схема устройства подвесного каркаса

Подвесной каркас состоит из нескольких основных узлов:

• подкосов – представляют собой треугольные кронштейны, которые служат основанием для балкона;
• нижней перевязки – соединяет подкосы между собой, в результате чего образуется площадка пола;
• стоек – служат опорами для крыши и ограждения;
• ограждения с заполнением – название этого элемента говорит само за себя.
• верхней перевязки – служит основой для крыши.

Надо сказать, что схему каркаса можно изобразить даже от руки. Главное, чтобы на ней были подробно отображены все элементы конструкции и их размеры в миллиметрах. Благодаря этому вы упростите дальнейшую работу и сможете избежать ошибок в процессе сборки конструкции.

Металлический уголок сечением 50х50 мм

Подготовка материалов и инструментов

Как правило, каркас для балкона изготавливают из профильной трубы сечение 50х50 мм и толщиной не менее 5 мм. Ее используют для стоек, нижней перевязки и ограждения.

Подкосы можно сделать из уголков сечением 50х50 мм. Кроме того понадобятся использовать трубы меньшего сечения для заполнения ограждения, изготовления карниза и прочих некоторых деталей.

Так как каркас у нас будет металлический, для работы следует подготовить инструменты по металлу:

• сварочный аппарат;
• болгарку;
• электродрель;
• рулетку и карандаш;
• напильники по металлу и наждачную бумагу.

Схема расположения подкосов

Изготовление и сборка каркаса

Теперь, когда все материалы и инструменты готовы, можно начинать своими руками с чертежом изготавливать каркас, попутно выполняя его монтаж на стене.

Работа выполняется в такой последовательности:

1. начинать следует с изготовления всех деталей, согласно чертежу. По сути, данная процедура заключается в нарезке профильной трубы и уголка на отрезки необходимой длины;
2. далее надо изготовить подкосы, которые представляют собой треугольники из уголков. Одна сторона треугольника, которая крепится к стене, должна выступать сверху и снизу на 5 см. Перпендикулярная стене сторона, которая определяет ширину балкона, обычно имеет длину около 80 см. Более широким делать балкон не стоит, так как это приведет к увлечению нагрузки на стену. Количество подкосов зависит от длины, при этом шаг межу ними должен составлять не более 100 мм;
3. далее надо выполнить на стене разметку расположения подкосов. Самое главное – выровнять их в горизонтальной плоскости, а также относительно оконного блока;

На фото – закрепленные на стене подкосы

1. затем необходимо закрепить на стене подкосы при помощи анкеров. Для этого в подкосах необходимо просверлить отверстия под них с шагом около 10-15 см. На нашем портале вы можете найти подробную информацию о том, как устанавливаются анкера;
2. Теперь подкосы нужно связать в единую конструкцию при помощи нижней обвязки, которая монтируется по периметру площадки будущего балкона. Длинную сторону обвязки, примыкающую к стене необходимо также закрепить анкерами;
3. для увеличения прочности конструкции между длинными сторонами нижней обвязки можно установить ребра жесткости, выполненные из уголков или профильной трубы. Расстояние между ними должно составлять около 40 см. Если пол балкона будет дощатым, то эти ребра будут служить его основой;
4. к получившемуся основанию балкона следует приварить четыре стойки. Задние стойки должны быть сантиметров на 20-25 выше передних, что обеспечит скат козырька. Кроме того, их тоже нужно закрепить на стене анкерами;
5. на расстоянии около метра от основания стойки следует перевязать перекладиной, которая будет выполнять функцию ограждения;
6. верхнюю часть стоек следует соединить верхней обвязкой, как показано на схеме выше;
7. в завершение работы надо выполнить заполнение ограждения. Для этого следует использовать вертикальные и горизонтальные планки. Также можно расположить рейки по диагонали;
8. после изготовления каркаса следует зачистить сварные швы и покрасить конструкцию.

Схема устройства аналогичного деревянного балкона

На этом процесс сборки каркаса завершен. Теперь осталось лишь обшить его и, по желанию, застеклить.

Балкон на опорах
