Парапетный газовый котел: устройство, преимущества, принцип работы

Правила выбора парапетных газовых котлов

Перед покупкой пользователю следует определиться с типом модели – настенной или напольной, просчитать отапливаемую площадь, оценить степень утепления объекта.

Оборудование выбирается с учетом нюансов:

Толщина стенок теплообменника. Сталь должна быть не менее 3 мм толщины, иначе из-за замедления тепловых процессов эффективность прибора снижается.
Показатель рабочего давления. Параметр прописан в техническом паспорте, должен быть выше 4–5 бар. Чем больше цифра, тем качественнее сталь теплообменника.
КПД. Оптимальный размер от 92%. От показателя зависит экономичность и работоспособность прибора.
Размеры. Компактный настенный газовый парапетный котел не ограничивает зону установки, модели ставят на кухне, в ванной комнате и пр. помещениях. Напольные требуют свободного доступа к оборудованию, а значит, от корпуса прибора до ближайшей техники, препятствия должно быть не менее 30 см пространства.
Тип подключения. В продаже представлены модели с боковым, нижним подключением.
Мощность. Это важный параметр. При малой мощности прибора тепловой энергии будет недостаточно, при избыточной агрегат начнет работать не в полную силу, что приведет к быстрому износу оборудования.

Принцип отведения дыма

Для газового парапетного котла крайне важно, чтобы правильно была смонтирована система подачи кислорода и отвода дыма. Все котлы по данному параметру делятся на две категории – с естественной и принудительной тягой

Естественный вывод дыма означает, что отходы горения самопроизвольно покидают помещение через специальный дымоход, проходящий сквозь крышу дома.

Принудительная тяга чаще всего бывает в турбированных (парапетных) отопительных котлах, которые специально для отвода дыма оснащены специальными мощными вентиляторами. Именно они способствуют перемещению дыма сквозь коаксиальные проходы на улицу.

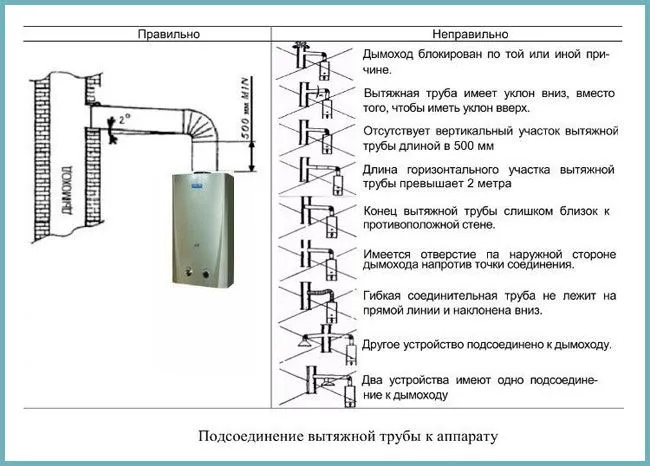

Возможные схемы монтажа дымохода газового котла

Для работы котла с естественной тягой используется воздух, забираемый непосредственно из помещения. Такие газовые парапетные котлы называют открытыми. Использование котла данного типа предполагает наличие в помещении качественной системы вентиляции, благодаря которой в комнату непрерывно будет поступать свежий воздух.

По сути, это две трубы разного диаметра. Труба с меньшим сечением вставлена в трубу с большим. Через более тонкую трубу и производится выброс дыма, а через пространство, образуемое между стенками труб, воздух с улицы беспрепятственно попадает непосредственно в камеру сгорания. Можно сделать простой вывод – применение парапетных котлов, оснащенных такой системой отвода дыма, является более экологичным и удобным – ведь кислород, необходимый для горения, попадает в парапетный котел отопления с улицы, а не забирается из помещения. Парапетные котлы имеют еще одно достоинство – коаксиальные трубы можно располагать не только вертикально (обязательное требование для систем с естественным выводом дыма), но и горизонтально. Это в некоторой степени упрощает выбор места для установки агрегата.

Установка парапетного газового котла своими руками

Начинать установку отопительного оборудования необходимо с тщательного изучения инструкции, правил безопасности, описанных в ней. Нужно также помнить, что ввод эксплуатацию котла согласовывают газовые службы. Если вы установили котел самостоятельно, то привлеките к консультации специалистов, для завершения правильного монтажа.

Процесс проходит в несколько этапов.

Условия установки

Сначала выбирают оптимальное, соответствующее существующим нормам, место монтажа котла.

Оборудование устанавливается только в помещениях, которые относятся к типу нежилых (кухня, холл, подсобные помещения).

Отверстие для выхода дымоходной трубы должно быть расположено на наружной поверхности, которое устойчива к возгоранию. В комплекте к ней, в большинстве моделей, идет металлический кожух. Он крепится непосредственно вокруг диаметра вывода трубы на наружную стену. Если на стене вывода дымохода есть элементы, которые при нагреве могут воспламениться, то расстояние до них должно составлять не менее 20-35 см.

Категорически запрещено выводить дымоход на балконы и лоджии, в проходные арки, тем более в подъезд. Необходимо помнить, что выводятся токсичные продукты сгорания.

Запрещено устанавливать выводной дымоход вблизи приточных заборов вентиляции (расстояние от 60 см — для маломощных котлов; до 1,5 метров — для оборудования мощностью свыше 7 Вт). При близком расположении вводной вентиляции и дымохода, возможно попадание отработанных газов в приточные вентканалы.

Периодически дымоход будет нуждаться в чистке, поэтому правильнее будет расположить его в месте доступа к нему, к примеру, под окном.

Для первых этажей предпочтительнее навесная установка котла, примерно на высоте 2-2,2 метра.

Внутри помещения нельзя располагать вокруг котла воспламеняющиеся поверхности ближе, чем на 30 см (мягкая мебель, занавески, тюль).

Должен быть доступ к системе со всех сторон, минимум один метр.

Монтаж котла

Понадобятся следующие инструменты: алмазный бур для пробивки отверстия в стене, крепеж котла, уровень, колпаки (запорный вентиль), разводной ключ.

Установка парапетного котла своими руками требует определенных практических навыков.

Последовательность действий:

Плюсы и минусы газовых парапетных котлов

Парапетные котлы имеют преимущества и недостатки. Главное, при выборе газового агрегата точно знать для каких целей он приобретается и где будет расположен. Так как в будущем это позволит избежать финансовых трат на ремонт из-за некачественной работы теплогенерирующего устройства.

Рассмотрим положительные моменты при установке и использовании:

Компактный размер, может размещаться на стене и не займет полезного пространства.
Система дымоотвода и вентиляции, заключенная в коаксиальной трубе, очень удобна и легко монтируется.
Требования к установке минимальны, для настенного размещения требований нет, для напольного — форточка и дверной проем не менее 80 см.
Агрегат можно установить своими руками, требований к установке нет.
Строгий и современный дизайн может вписаться в любой интерьер, краска не выгорает и легко моется.
Автоматика и датчики температуры и давления делают котел очень безопасным.
В помещении, где расположен газовый котел, необязательно ставить радиаторы, так как при работе корпус нагревается.

К минусам парапетного агрегата можно отнести энергозависимость и небольшую мощность: газовые агрегаты устанавливаются для небольших квартир или домов.

Нормы установки газовых навесных котлов

Существуют нормативные акты, где указаны строительные правила по монтажу.

При монтаже нужно обязательно следовать нормам. Источник фото: strmnt.com

Вначале придётся выполнить все условия, прописанные в этих документах:

Позвонить газовщикам, чтобы специалисты проверили имеющиеся условия и в случае соблюдения правил разрешили соединение агрегата к центральной магистрали дома.
Правильно составить проект, чтобы избежать штрафа. Исключение – теплогенератор уже был смонтирован в доме и требуется только заменить его на идентичную модель.

Как только проект будет закончен, необходимо обратиться в органы госнадзора с бумагами. После проверки они выдают разрешение на монтаж настенного котла.

Затем надо выполнить еще нескольких обязательных условий — правильно выбрать высоту и соблюсти требования пож. безопасности.

Высота

При монтаже котла на стене нужно соблюсти правила подбора оптимальной высоты, указанных в СП. Там написано, что от пола до низа купленного котла расстояние должно быть 0,9 метров (минимальный показатель), но и не больше 1,2 метров

Важно отметить, что эти параметры используют для бойлеров, но газовщики часто предъявляют эти требования так же к котлам

Важно соблюсти установленную газовщиками минимальную высоту, что высчитывается по расстоянию от трубы дымохода. В официальных нормативах указано, что аппарат настенного типа придётся обязательно делать опуск на 2 диаметра (минимальный показатель) дымохода

Допустимые пределы установки теплогенератора – 0,8-1,8 от уровня земли.

Нормы пожарной безопасности при установке

Обустроенная котельная. Источник фото: th360.ru

Монтируя настенный газовый котёл в квартире, необходимо соблюдать нормы ПБ.

Поэтому нужно выставлять противопожарные разрывы (указаны минимальные показатели, которых следует придерживаться):

Расстояние от оборудования до стены – не меньше 10 см.
От противоположной стены – минимум 40 см.

В правилах пожарной безопасности четко прописано, что на оборудование необходимо устанавливать термоизоляционный щит, прикрепляя его к стене. Он обязан располагаться сразу под газовым котлом. Если придется монтировать дымоход через крышу, то необходимо тоже выставлять противопожарные разрывы.

Между помещением с одноконтурным настенным котлом и жилой частью необходимо поставить защитную негорючую перегородку. Она должна обладать повышенной степенью огнеустойчивости для безопасности домочадцев.
При подключении оборудования, необходимо использовать гофрированную металлическую трубу. Категорически запрещено покупать для монтажа котла резиновые шланги.

Крепление дымохода настенного котла

Чтобы выбрать способ крепления дымохода, необходимо изучить тип конструкции газового котла. Если используется атмосферный термогенератор, то там есть естественная тяга (без использования вентилятора).

В случае с закрытой камерой сгорания, происходит соединение с коаксиальным дымоходом, а дым будет выходить из оборудования принудительным способом.

Правила проведения работ:

Классический дымоход. Котел опускают на 2 диаметра дымохода, как было указано в инструкции выше. Если стены не из бетона или кирпича и могут загореться, то придется обязательно продлить теплоизоляционную подложку, находящуюся за котлом примерно на 25 см. Через кровельный пирог и плиту перекрытия поставить разделку. На верхнюю часть дымохода запрещено устанавливать декоративные элементы, которые могут помешать работе системы и повысить риск возгорания. Чтобы увеличить тягу, необходимо дополнительно установить дефлектор;
Коаксиальный. Труба будет выходить от котла через здание. Протяженность не должна превышать 3 м. В таком случае крепежи необходимо смонтировать с шагом 0,5 м. При монтаже фиксирующей арматуры, необходимо учитывать стыки, которые понадобятся для установки крепежных элементов. В том месте, где труба выходит наружу через крышу или стену, монтируют специальные проходки. Эти узлы можно изготовить самостоятельно или купить в магазине. Для самоделок проделывают отверстие, что на 2 см больше трубного диаметра. Коаксиальный дымоход монтируются точно по центру. Зазор обработать базальтовым усилителем.

При установке колонки на стену, необходимо максимально соблюдать требования газовой компании. Подключение настенного котла нужно проводить с особой аккуратностью, не игнорируя нормативы, которые устанавливаются ППБ, СП и СНиП.

Важно изучить эти документы, поскольку некоторые нюансы могут изменяться в зависимости от конкретного места проживания, поэтому нюансы следует уточнять в своем регионе. Поэтому желательно провести предварительную консультацию с газовым инспектором

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку.
На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

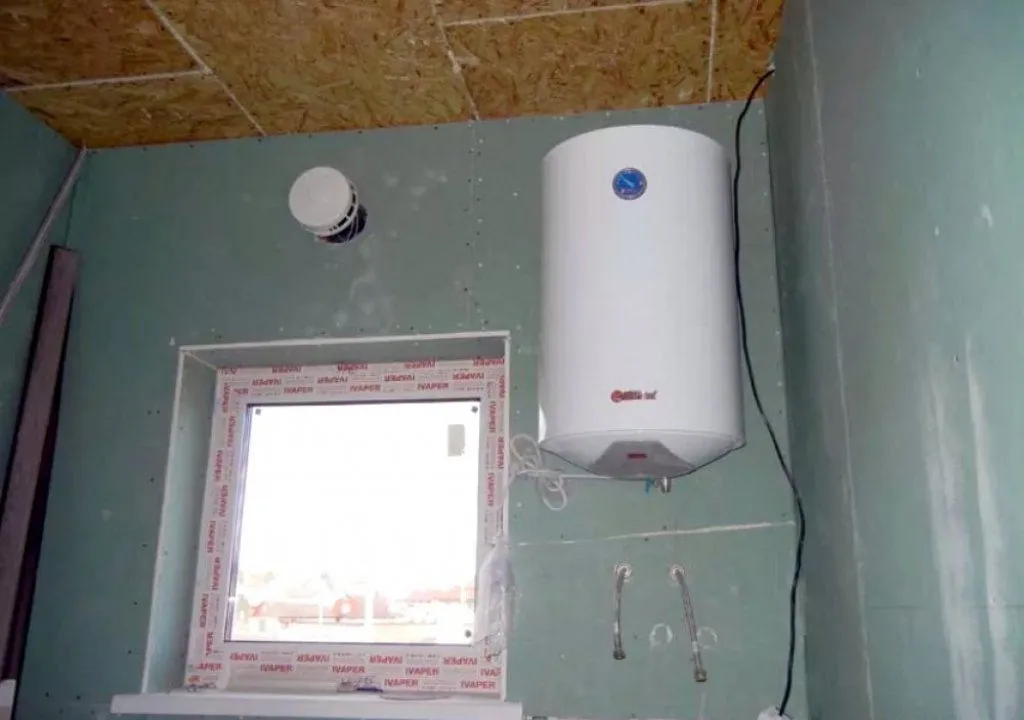

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль.
Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку.
Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Непосредственно установка котла

Схема установки перегородки на кожух дымохода.

Далее производится установка самого газового котла (в связи с громадным разнообразием котлов в продаже, последовательность шагов в каждом конкретном случае может отличаться от приведенной) (Рис. 4. Схема установки парапетного котла.).

Если стена в месте установки котла имеет горючее покрытие, то это покрытие следует удалить как минимум на площади, соответствующей проекции газового котла на стену.

Сообразно выбранному месту установки котла проделывается отверстие в стене под коаксиальную трубу. Если отверстие сверлится алмазной коронкой, то сверлится в размер с уклоном приблизительно 1:100 в сторону улицы. Если отверстие под воздуховод делается буром малого диаметра и лопаткой, то на стене изнутри помещения размечается круг, диаметром равный воздуховоду и по окружности высверливаются отверстия с таким шагом, чтобы перемычки между отверстиями составляли около сантиметра. После эти перемычки выбиваются лопаткой. Вполне возможно, что внутреннюю поверхность полученного таким образом отверстия придется несколько подравнять лопаткой.

Следует быть внимательным и предусмотреть то, что высверленный (выдолбленный) материал может упасть, следовательно необходимо, в случае если работы ведутся не на первом этаже, обеспечить отсутствие посторонних в том месте, куда может упасть кусок камня.

В полученное отверстие устанавливается труба воздуховода и надежно в нем фиксируется. На этом этапе следует проконтролировать соответствие уклона трубы требуемому. Для стены в полтора кирпича наружный край трубы должен быть на 4 мм ниже внутреннего. Крепление трубы осуществляется согласно инструкции производителя котла.

На стене, отталкиваясь от положения уже закрепленной трубы воздуховода, размечают отверстия для системы крепления котла. К стене крепятся крепежные элементы, на которые впоследствии будет навешен котел, или прикреплен, если напольный.

Внутрь трубы воздуховода устанавливаются патрубки воздуховода и дымохода.

https://youtube.com/watch?v=17mBGnqUuKI

Котел согласно инструкции по установке навешивается на стену или устанавливается на полу в надлежащем положении.

Патрубки дымохода и затем воздуховода прикрепляются к корпусу газового котла согласно инструкции производителя.

С наружной стороны стены, если это предусмотрено конструкцией, на выступающий конец воздуховода устанавливается защитный кожух и закрепляется согласно инструкции производителя.

Монтируются подводные секции водопровода, если предусмотрено использование котла в составе системы отопления, а не самостоятельно.

Регулируется подача воздуха таким образом, чтобы обеспечить ровное и стабильное горение газа в камере сгорания без перезапусков котла. Это можно сделать на свой страх и риск, но крайне желательно, чтобы при этом присутствовал представитель газового хозяйства.

https://youtube.com/watch?v=oCRBHHlPllQ

К котлу присоединяются водоразборная арматура, трубы и прочие элементы отопительной системы.

В любом случае запуск котла парапетного типа в эксплуатацию возможен только при участии работника газового хозяйства.

Монтаж парапетного котла отопления своими руками

Основную часть работ по сборке и установке газового котла можно провести вручную при наличии необходимого инвентаря и деталей.

В частности это касается монтажа труб коаксильного дымохода, а также первого запуска котла в работу.

Точный процесс монтажа парапетного газового котла будет зависеть от модели оборудования. В любом случае у вас на руках должна оказаться подробная инструкция с подробным указанием всех этапов работ и чертежом самого котла.

В первую очередь необходимо пробить канал для выведения труб дымохода и воздухопровода наружу. Его размеры должны полностью соответствовать диаметру устанавливаемой трубы, а положение ориентироваться на уровень размещения внешнего кольца трубы.

Наиболее подходящее место — вблизи окна, так как в дальнейшем у вас возникнет необходимость в периодическом обслуживании дымохода и проверке его рабочего состояния.

Теперь установите первый патрубок для воздухопровода и зафиксируйте его положение во избежание смещения детали. Сразу же принимайтесь за работу по установки секции водопровода.

На рабочей поверхности закрепите несколько шпилек для крепления парапетного котла. В дальнейшем его закрепляют при помощи гаек.

Аналогичным образом установите патрубок и секцию дымохода и зафиксируйте крепления, стараясь добиться максимального уплотнения между всеми деталями. При этом секцию дымохода устанавливают под углом для отведения скопившегося конденсата.

Соедините секцию дымохода с соответствующим патрубком и установите защиту. Отрегулируйте все зазоры таким образом, чтобы пламя горелки горело ровно, без отрывов.

Далее проводится присоединение труб и радиаторов по обычной схеме, а также установка расширительного бачка.

Дальнейшие работы по обслуживанию техники можно доверить только лицами, знакомым с конструкцией вашего котла и правилами его эксплуатации.

Рассмотреть весь процесс работ более подробно можно на видео «Монтаж парапетного котла в доме».

Парапетные, или как их иногда называют, бездымоходные, газовые котлы позволяют организовывать отопление в помещениях, где изначально установка газовых отопительных приборов не предусматривалась, и в силу этого не предусмотрены дымоходы.

Рисунок 1. Принципиальная схема парапетного котла: 1 — котел; 2 — патрубок воздуховода; 3 — секция воздуховода; 4 — патрубок дымохода; 5 — секция дымохода; 6 — кожух защитный газохода.

Способствуют популярности и скромные габариты таких устройств. Еще одной особенностью парапетных котлов является то, что они оснащены закрытой камерой сгорания, сущность которой состоит в том, что камера сгорания парапетного котла сообщается с окружающей средой исключительно за пределами отапливаемого помещения. Это исключает возможность поступления в помещение самого природного газа или продуктов его сгорания, что существенно повышает безопасность их эксплуатации (Рис. 1. Принципиальная схема парапетного котла.).

Рисунок 2. Схема монтажа парапетного котла.

Как правило, котлы парапетного типа имеют мощность в пределах от 6 до 40 кВт. Коэффициент полезного действия таких газовых котлов несколько ниже, относительно других типов газовых установок, что на практике почти незаметно. Парапетные газовые котлы не нуждаются в подключении к источнику электроэнергии. Отдельные их модели имеют конвекционные отверстия, что позволяет не устанавливать радиаторы в помещении, где расположен сам котел (Рис. 2, 3. Внешний вид парапетных котлов.).

Общие сведения

Свое название парапетный котел получил за свое месторасположение – внутри помещения на стене на высоте примерно 500-600 мм от пола, если брать центральную точку корпуса (на парапете).

При этом выброс продуктов горения происходит не через шахту или дымоход, а прямо через стену «на улицу» перпендикулярно центральной точки корпуса. Такой формат конструкции позволил создать максимально компактную контракцию при всех прочих равных условиях: небольшой стоимости, долговечности, экономичности (КПД 90%) и удобстве обслуживания.

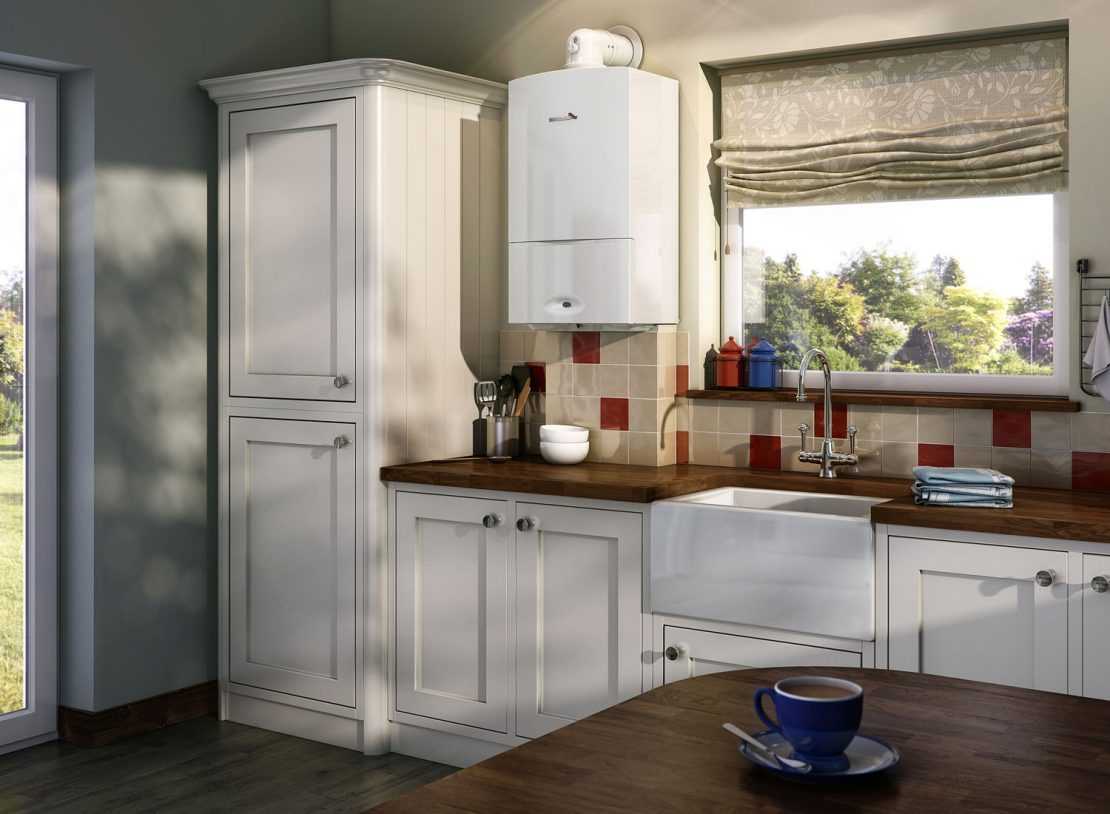

После установки на постоянное место, парапетный котел похож на небольшую «тумбочку», которая зачастую расположена возле газовой плиты и используется хозяйками как подставка для сушки посуды, стеклянных банок и другой кухонной утвари.

Благодаря небольшим габаритам, широкому спектру мощностей (от 7,5 до 40 кВт) и отсутствию традиционного «дымохода» парапетные котлы используются не только для обогрева частных зданий, но и квартир в многоэтажках.

Газовые котлы отопления парапетные – виды

Укрупненно, парапетные котлы можно разделить на следующие виды:

Одноконтурные. Используются только для обогрева.
Двухконтурные. Используются и для обогрева и для получения горячей воды на хозяйственные нужды.
С естественной вентиляцией камеры сгорания – выброс продуктов горения происходит за счет естественной тяги.
С принудительной вентиляцией камеры сгорания – выброс продуктов горения осуществляется турбовентилятором.

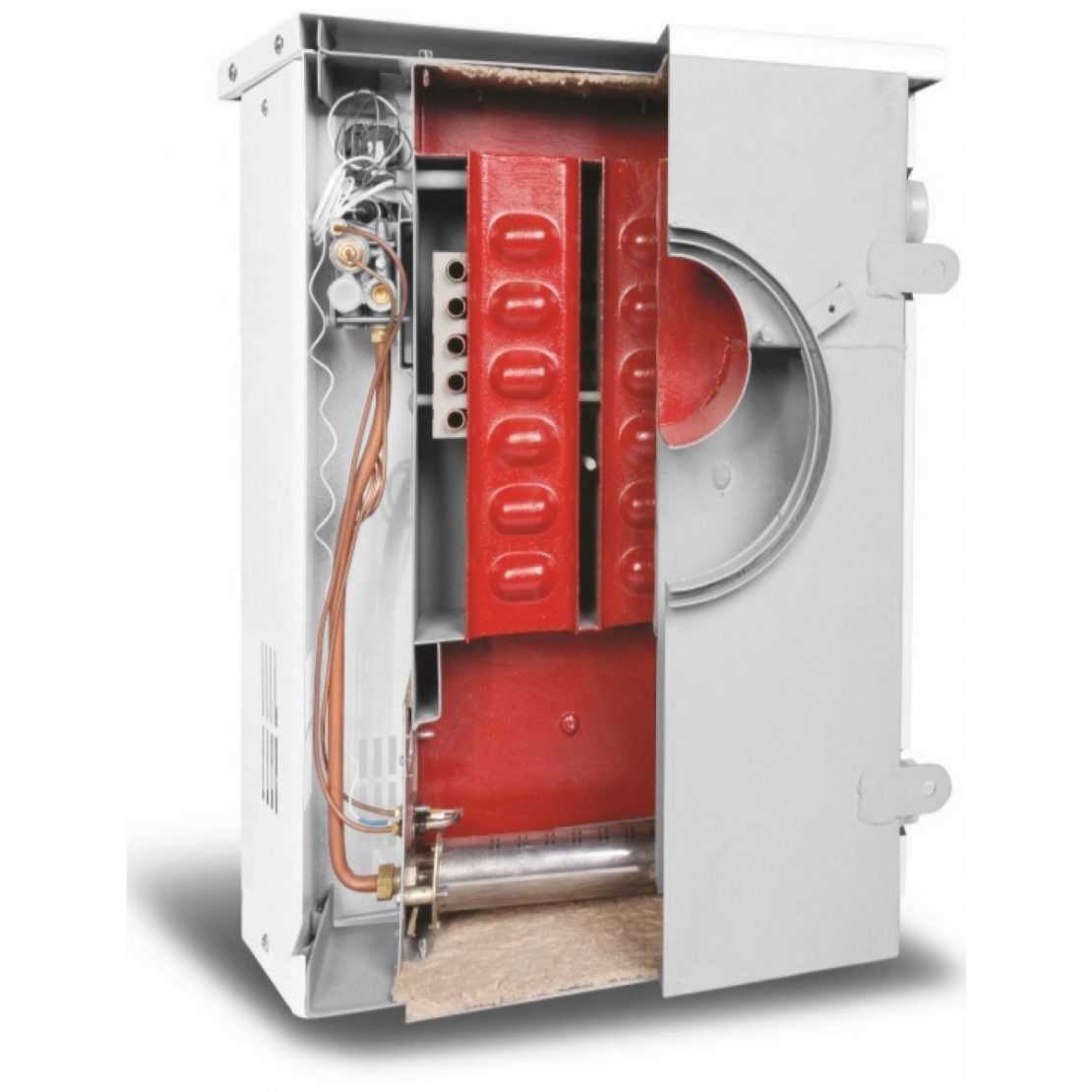

Газовые котлы парапетные одноконтурные. Конструкция

В общем случае одноконтурный газовый котел представляет собой сварную теплоизолированную стальную емкость для теплоносителя (воды или антифриза), вокруг и на которую монтируются следующие элементы:

Блок автоматики.
Газовые горелки: запальная, основная и экономичная.
Коаксиальный дефлектор – «дымоход».
Показывающий термометр. Используются для контроля и настройки температуры теплоносителя.
Термопара системы автоматики.
Термобаллон системы автоматики.
Присоединительные резьбовые патрубки. Могут быть как с одной стороны емкости, так и с обеих сторон.
Решетка ограждения – устанавливается на наружной стороне стены для защиты «дымохода» от задувания или возникновения обратной тяги.

Как уже было сказано, котел может иметь встроенный турбовентилятор для принудительного удаления продуктов сгорания газа или без такового.

В последнем случае парапетный котел может работать в штатном режиме без электроэнергии (при соответствующей конструкции системы отопления).

Котлы газовые парапетные двухконтурные. Конструкция

Общая конструкция двухконтурных парапетных котлов аналогична одноконтурным. Двухконтурный котел дополнительно оборудован:

Металлическим (медным, стальным или чугунным) теплообменником имеющим возможность подключения к системе холодного водоснабжения.
Присоединительным патрубком для подключения к точке разбора горячей воды.

Кроме того, если при подборе мощности одноконтурного котла необходимо ориентироваться на соотношение – 1 кВт мощности на 10м2 отапливаемых площадей, то при подборе мощности двухконтурного котла это соотношение необходимо увеличивать на 20% (умножить на 1,2). Это связано с тем, что часть тепловой мощности будет расходоваться на нагрев воды для хозяйственных нужд.

Как установить парапетный газовый котел?

Устанавливать парапетный газовый котел имеют право работники газовой службы или компании, имеющие соответствующую лицензию и пакет разрешительных документов. Самостоятельная установка газового оборудования строго запрещена!

По результатам монтажа, сопоставляется «Акт скрытых работ» с мокрой печатью организации и подписями монтажников. Данный документ входит в пакет разрешительных документов для подключения газового оборудования к магистральному газопроводу.

Подводя итог, систематизируем преимущества, которые имеют котлы газовые парапетного типа:

Что такое парапетные газовые котлы и их устройство

Основное отличие парапетного газового котла от приборов подобного типа – энергонезависимость. Поступающее топливо сгорает посредством поджига горелки в закрытой камере, дым и продукты сгорания выводятся через коаксиальный дымоход.

Конструкционно схема состоит из комплекта основных и дополнительных элементов:

запальника;
закрытого отсека (камеры) сгорания газа;
горелки;
стального теплообменника в одноконтурном приборе;
теплообменника и медного змеевика вторичного типа в двухконтурной модели;
коаксиального дымохода.

Агрегат заключен в прочный стальной корпус, оснащен системой безопасности, куда входят датчики тяги, термопара, термометр.

Особенности парапетных котлов:

Коаксиальная труба дымохода представляет собой двойную систему. Работает дымоход на забор воздуха для создания газово-воздушной смеси, которая сгорает в закрытой камере, и на отвод продуктов горения.
Особое устройство горелки обеспечивает повышенную эффективность парапетных моделей.
Отсутствие принудительного поддува – свойство, позволяющее создать в доме энергонезависимую автономную сеть

Это особенно важно для строений, вынесенных за пределы города.
Конвекционный принцип работы устройства обеспечивает быстрый прогрев помещений. Достигается оперативность нагрева перфорацией стального корпуса, тепловая энергия передается воздушным потокам напрямую, за счет чего повышается КПД оборудования.
Герметичная камера сгорания минимизирует риск выпуска продуктов горения, поэтому люди в доме защищены от отравления газами.

Достоинства и недостатки парапетных котлов

Кроме того, что котел газовый двухконтурный парапетный обеспечит тепло и горячую воду в доме, устройства имеют ряд дополнительных преимуществ.

Специалисты выделяют следующие плюсы приобретения моделей одно-, двухконтурного типа:

Отсутствие ограничений по месту размещения устройства. Потребуется только близость внешней стены, через которую придется вывести дымоход коаксиального типа, обычный дымоход не пригодится.
Небольшие размеры прибора. Парапетную модель можно ставить на кухне или в ванной частного дома, если одна из стен является наружной. Корпус котла дополнен перфорацией, поэтому дополнительного источника тепла в зоне (комнате) установки не понадобится. Устройство служит своеобразной печью, прогревает как комнату, в которой установлено, так и другие помещения дома.
Универсальность. На установку агрегатов нет ограничений, при наличии условий монтажа приборы ставятся в частных домах, квартирах многоэтажных жилых объектов.
Наличие выбора. В продаже представлены одно-, двухконтурные модели с мощностью от 15-40 кВт. Самые продуктивные агрегаты предназначены для прогрева домов с жилой площадью до 200 м2.

Доступная стоимость – одно из главных преимуществ моделей. В сравнении с оборудованием стандартного типа парапетные котлы стоят на 30-45% дешевле. Минус один – приборы не предназначены для отопления больших помещений. При выборе котлов с мощностью в 20 кВт, пригодных для прогрева более 100-150 м2, необходимо позаботиться о тщательном утеплении строения. В противном случае понадобится дополнительный источник обогрева.

Устройство и принцип работы

Самым главным отличием агрегатов такого типа является изолированная, закрытая камера сгорания. Это позволяет снизить сжигание кислорода и увеличивает безопасность пользования газовым котлом. Газовый котел парапетного типа сочетает в себе самые лучшие качества газовых и конвекторных агрегатов, его легко обслуживать, а ремонт обходится недорого.

https://youtube.com/watch?v=-yAVngbPA00

Внутреннее устройство котла несложное и включает в себя:

корпус, выполненный из стали, он же при нагреве является конвектором;
горелку и газовый клапан;
теплообменник;
камеру сгорания закрытого типа полностью герметичную;
газоход, его предназначение в отводе углекислого газа и заборе свежего воздуха.

Схема работы теплогенерирующего устройства простая, при включении газового котла при помощи пьезорозжига поджигается пилотная горелка. Далее газ поступает к основной горелке, происходит нагрев теплообменника. Затем от него прогревается бак теплоносителя, участвующего в отоплении. Установленная автоматика газового котла дает сигнал при нагреве до девяноста градусов и котел отключает пилотную горелку, после остывания процесс повторяется. Температура поддерживается автоматически на заданном уровне.

Также, при перебоях с поставкой газа или аварийном перекрытии подачи газа в магистрали, котел выключается. При выходе из строя или сбоях автоматика подлежит срочному ремонту.

Продукты горения выводятся через коаксиальный дымоход. Конструкция дымохода позволяет одновременно выводить углекислый газ и подавать кислород за счет двух труб разного диаметра. Труба с маленьким диаметром расположена внутри и предназначена для вывода, а большая — для поступления свежего воздуха.

По внешнему виду газовые котлы могут отличаться, они выполнены как в настенном, так и напольном исполнении, а также рассчитаны на различные мощности: от 7 до 16 КВт. Мощность агрегата должна рассчитываться от площади дома или квартиры и обязательно должны учитываться естественные теплопотери (окна, плохо утепленные стены, двери).

Парапетный котел может быть двухконтурный, второй контур используется для горячего водоснабжения.

Проблемы парапетных котлов и возможные методы их решения

Основные сложности возникают с дымоходами и камерами сгорания. Модели с невысокой стоимостью имеют стальные коаксиальные дымоходы, подверженные коррозии. Вследствие скопления сажи на внутренних стенках трубы выпадает конденсат, а это приводит к появлению ржавчины. Очаги коррозии истончают, разъедают металл, отчего угарный газ перестает вытягиваться полностью, попадает в камеру горения.

Нехватка кислорода приведет к снижению эффективности работы устройства, пользователь получит меньше тепла при повышении затрат на топливо. Выход – заменить трубу в процессе эксплуатации или покупать агрегаты с коаксиальным дымоходом из нержавеющей стали – этот материал стойко противостоит коррозии.

Проблема с камерой сгорания возникает из-за потери герметичности термопластика, который соединяет 2 части камеры. Утрата герметичности приведет к выделению угарных газов, проникновению их в помещение. Избежать отравления поможет регулярное техническое обслуживание газового агрегата.
