Стропильная система мансардной крыши: устройство конструкции

Расчёт стропильной системы

Исходные данные для расчёта берутся из предварительно разработанного проекта. Для примера рассмотрим схему устройства кровли при наличии мансарды.

В проектном чертеже указываются размеры, места усановки и материал всех элемениов кровельной системы

Основным показателем, рассчитываемым в первую очередь, является шаг стропил в зависимости от планируемого финишного покрытия. Так, для установки керамической черепицы шаг стропил должен быть не более 60 сантиметров, а если планируется установить пластиковое покрытие или мягкую кровлю, этот показатель может быть увеличен до 120–150 сантиметров. Опять же, нужно учитывать характер нагрузок — сочетание воздействия ветра и снега — и установить оптимальный угол между скатами кровли.

Порядок расчёта количества стропил

Для примера рассмотрим устройство кровель для дома длиной 10 метров. Принимаем в первом приближении расстояние между стропильными ногами равным 80 сантиметрам. Тогда их понадобится: 1000 : 80 + 1 = 13,5. Поскольку число стропил должно быть целым, округляем результат до 13. В таком случае точное расстояние между ними составит 1000 : 13 = 769 (миллиметров). Это точное значение промежутка между осями стропильных ног.

При расчёте потребности в материалах нужно учитывать их раскраиваемость. В случае с материалами из древесины их длина может составлять 4 или 6 метров. В процессе проектирования нужно подбирать размеры деталей с учётом образования наименьшего количества обрези. Обрезки древесины хвойных пород непригодны даже на дрова для печей.

Материалы для стропильной конструкции

Всё большее распространение получают составные профилированные материалы из древесины. К таковым относятся:

Двутавры деревянные. Эти изделия интересны тем, что они изготавливаются в основном из отходов древесины. Опорные поверхности из многослойной водостойкой фанеры и стенка из ОСП. Такие конструкционные материалы имеют несущую способность не меньшую, чем цельный брус. Требования к антибактериальной противопожарной обработке гораздо мягче, материал уже прошёл все защитные обработки в процессе производства. При этом он не подвергается растрескиванию, а его механические свойства одинаковы во всех направлениях.
Швеллеры деревянные. Их производят таким же образом, как и двутавры. Основное применение — несущие элементы деревянных конструкций. Прочностные характеристики такого профиля выше, чем у древесины натуральной и деревянного двутавра. Часто такие изделия производятся из массива древесины хвойных пород. Тем самым значительно снижается вес конструкций и нагрузка на фундамент.
Брус клеёный. Этот материал нечасто применяется для монтажа именно стропильных каркасов. Основное его применение — кладка срубов. Для них используют брус с сердцевиной из обычной хвои и крайними пластинами из дорогих пород древесины: дуба, лиственницы и других ценных материалов. Для стропил используется брус из однородных пластин повышенной длины на высоконапряженных участках системы.
Металлические профили. Для сборки стропильных каркасов применяются не так часто. Наиболее удобным для монтажа материалом является профильная труба. Недостатком металлопрофиля является необходимость периодического проведения мероприятий по защите от коррозии. Элементы стропильной системы, как правило, наглухо закрыты кровельным пирогом и внутренней отделкой помещения мансарды, что сильно затрудняет доступ для обслуживания.

Нюансы состыковки стропильных лап

Состыковки стропильных лап играют важную роль в конструктиве двухскатной крыши, особенно в случае мансардного этажа. Стропила служат основой для кровли и поддерживают все ее элементы. Правильное и надежное соединение стропил является гарантией прочности и долговечности всей конструкции.

Не всегда возможно обойтись простыми состыковками, особенно когда мансарда имеет большущую площадь или сложную форму. В таких случаях можно прибегать к использованию специальных деталей, например, домин. Это элемент, который обеспечивает надежную фиксацию стропил и облегчает их монтаж. Домины используются как в деревянном строительстве, так и в металлическом.

Нюансы состыковок стропильных лап могут быть различными в зависимости от конкретной конструкции крыши. Однако основными принципами при их выполнении являются точность подгонки деталей, соблюдение геометрических пропорций и применение надежных креплений. Различные методы соединения стропил позволяют реализовать разнообразные архитектурные решения и обеспечить максимальную прочность и устойчивость всей конструкции.

Мауэрлат узлы крепления стропильных ног

Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям :

жесткое крепление к мауэрлату;
скользящее крепление к мауэрлату.

При жестком креплении полностью исключаются любые виды смещения стропильной ноги, которая упирается в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже стропильной системы кровли установка стропил может выполняться с применением подшивного бруска, который предотвращает соскальзывание стропильной ноги в месте опирания. Боковые сдвиги при этом методе соединения исключаются благодаря установке металлических уголков.

Во втором варианте жесткого крепления стропильной ноги на мауэрлат необходимо выполнить запил (седло) в нижней части стропильного бруса или доски. Плоскость опирания должна быть горизонтальной, для этого запил в стропилах производится под углом, соответствующим наклону ската. Для фиксации узла с обеих сторон стропила под углом вбивается по гвоздю (внутри мауэрлата они должны быть скрещенными), сверху вертикально через стропило в мауэрлат вбивается третий гвоздь.

Скользящее крепление обычно используется при возведении стропильной системы на доме из бруса или бревна. Основанием для опирания стропильных ног в этом случае служит не мауэрлат, а верхний венец сруба. Чтобы избежать деформации крыши при усадке дома, необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко с этой целью используется специальный крепежный элемент из металла – скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии сруба.

Используются и другие методы монтажа скользящего узла. В стропильной ноге выполняется запил, балка устанавливается срезом на верхний венец, после чего закрепляется одним из способов :

посредством одного вертикально забитого гвоздя;
с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
посредством скобы;
выполнив единичную фиксацию стальными крепежными пластинами.

Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.

Коньковые соединения

Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части крыши горизонтального ребра, образованного в результате примыкания скатов – конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.

Наслонная конструкция подразумевает крепление стропильных ног на коньковый прогон – горизонтальную балку, расположенную на стойках параллельно длинным стенам дома. Верхние концы стропильных ног следует запилить под углом, соответствующим углу наклона скатов. Примыкания срезанных торцов стропил к коньку должны быть максимально плотными. В качестве крепежных элементов используются гвозди. Наслонные стропила применяются, если есть возможность установить на внутренней стене или столбчатых опорах стойки для крепления конькового прогона. Кроме того, стены должны быть оснащены мауэрлатом для опирания стропил.

Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов — требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.

Чтобы обеспечить коньку необходимую прочность, может выполняться врубка в полдерева: в этом случае вместо плоскости сопряжения соединения встык, стропила соединяются уступом. Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.

Если на стене сруба предстоит установить скользящие опоры или создать примыкания (сопряжения стропила с мауэрлатом) с некоторой степенью свободы, коньку следует уделить особое внимание. Рекомендуется выполнить подвижный узел соединения, чтобы крыша не деформировалась при неравномерной усадке сооружения. С этой целью концы стропил соединяются металлическим пластинчатым шарниром

С этой целью концы стропил соединяются металлическим пластинчатым шарниром

С этой целью концы стропил соединяются металлическим пластинчатым шарниром.

Монтаж стропильной системы

Возведение стропильного каркаса мансардной крыши с выносом стропильных ног за линию стен выполняется по следующей технологии:

Используя брус сечением не менее чем 150х200 мм, укладываются крайние балки будущего перекрытия

Важно, чтобы они лежали в одной плоскости (при необходимости подкладываются доски для выравнивания) и формировали одинаковые карнизные свесы. Если коробка дома представляет собой не идеальный прямоугольник, корректируем положение балок, проверяем диагонали.
Между концами балок с каждой стороны натягиваем контрольные шнуры

Ориентируясь на них, укладываем остальные элементы основания перекрытия с равным шагом, который должен соответствовать шагу стропил.
От левого и правого края крайних балок откладывается расстояние, на котором будут установлены стойки. На отмеченных местах при помощи стамески изготавливаются гнезда в 1/3 от высоты балки.
На нижних концах угловых опор вырезаются шипы под размер гнезд. Сечение бруса для угловых стоек – 100х150 мм, для рядовых – 50х100 мм. При нарезке материала под проектную длину следует добавлять 10 см на изготовление шипа и погрешности при стесывании лишней древесины.
Монтируются угловые стойки, проверяется их вертикальность и взаимное расположение. Натягиваются контрольные шнуры для установки рядовых стоек.
При помощи отвеса от контрольного шнура определяются места под гнезда рядовых опор. Стамеской выбираются гнезда.
Крепятся рядовые стойки, а также несущие опоры по центру фронтонов.
Проверяется вертикальность стоек и высота расположения верхних торцов, при необходимости выполняется подрезка. Стойки каждой стороны связываются в единую систему прогонами из досок 50х150 мм. Доски крепятся при помощи стальных уголков и гвоздей.

Крепление стойки в стропильной системе

Опоры, установленные друг напротив друга, соединяют брусками сечением 100х150 мм, которые крепятся к прогонам также при помощи уголков и работают на растяжение, как ригели. Под каждый ригель требуется установить временную опору из доски-дюймовки.
Поверх ригелей закрепляется временный настил из пары-тройки досок-дюймовок с отступом от краев каркаса на 30 см. Он упростит монтаж верхнего сегмента стропильной системы.
Из доски-дюймовки выполняют шаблон, по которому затем изготавливают стропильные ноги. Заготовка прикладывается к торцам балки и прогона, на ней отмечаются места, где следует выбрать паз. Излишки стесываются, чтобы точно подогнать шаблон.
На земле по шаблону изготавливаются нижние стропила. Если нет уверенности, что все размеры конструкции соблюдены точно, у стропильных ног выбирают только верхний паз, а пятку подрезают по месту установки на балку.
Выполняется установка крайних стропил с каждой стороны, они соединяются контрольным шнуром.
Устанавливаются все стропила нижнего яруса, монтируются подкосы в каждом треугольнике.
К верхней части конструкции крепят временную фронтонную доску, чтобы изготовить шаблон верхней стропильной ноги.
На земле из доски 50х150 мм изготавливают стропила для верхних арок (по шаблону и зеркальные к ним), затем монтируют их на ригели. Верхние концы стропильных ног упираются друг в друга.
Чтобы исключить провисание ригелей, в каждой верхней ферме монтируется бабка-подвес требуемого размера. Бабка жестко крепится только в коньковой части.
Если у дома нет фронтонов, выполненных из стенового материала, монтируется и обшивается каркас фронтонов.
На стропила для ломаной мансардной крыши крепится обрешетка, шаг которой зависит от угла наклона скатов и характеристик выбранного кровельного материала. Кровля мансарды должна быть хорошо утеплена.

Существуют и другие технологии монтажа, в частности, установка на перекрытия готовых модулей каркаса, собранных на земле. Такой подход позволяет свести к минимуму высотные работы и выполнить тщательную подгонку всех элементов. Единственная сложность заключается в необходимости подъема на высоту тяжелых готовых ферм из бруса.

Прежде чем приступать к монтажным работам, необходимо подготовить проект, разобравшись, какие используются стропила мансардной крыши, ознакомившись со строением всей конструкции. В этом деле вам поможет компания «Марисруб», которая не только составит проект, выберет и изготовит пиломатериалы, но и проведет необходимые кровельные работы http://marisrub.ru/uslugi/krovelnye-raboty.

Расчет двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Расчет двускатной крыши Бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

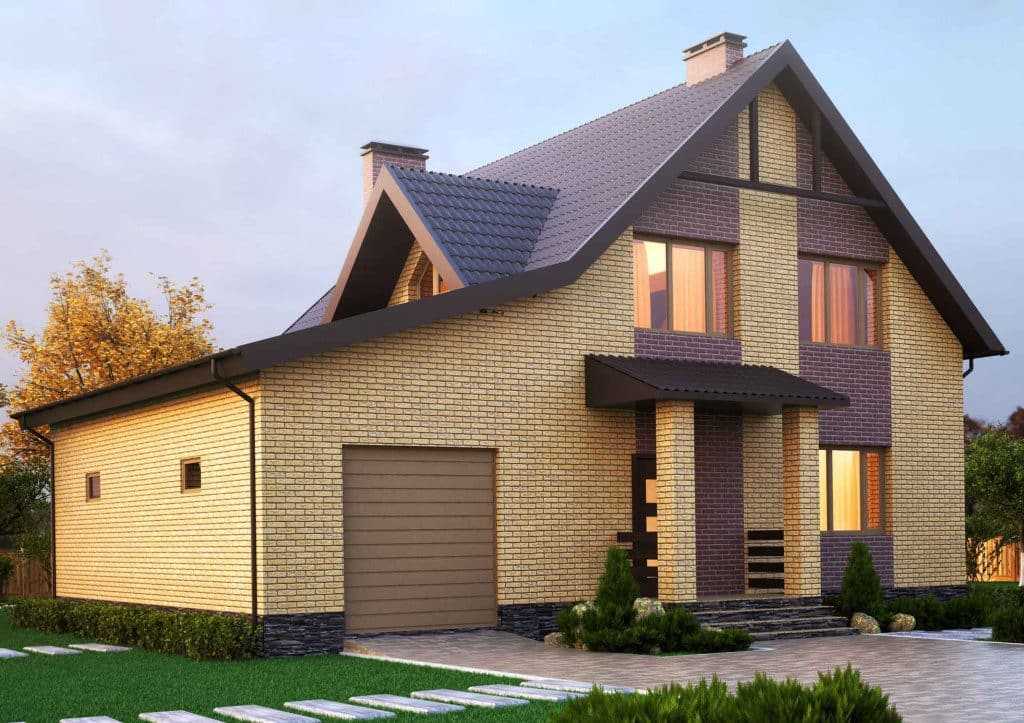

Дом с мансардой из газоблока

Проекты домов из газобетона с мансардой сегодня представлены в огромном разнообразии. Такой вариант представляется одним из самых удачных, объединяя положительные характеристики материала и преимущества обустройства крыши.

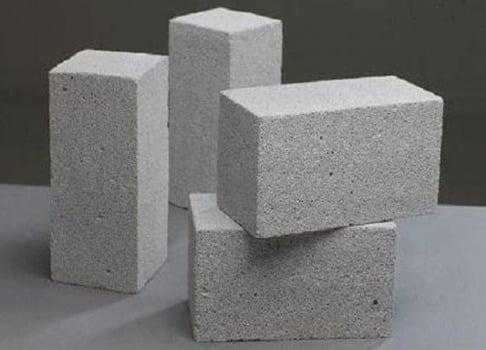

Особенности материала

Газобетон сегодня повсеместно используется в строительстве – малоэтажные дома возводят полностью из этого материала, в многоэтажных обычно делают перегородки из блоков. Среди основных достоинств газобетонных блоков для жилого строительства стоит выделить такие, как высокий уровень тепло/звукоизоляции, большие размеры и малый вес, стойкость к морозу и огню.

Монтаж можно выполнить своими руками, существенно сэкономив на оплате рабочей силы и аренды спецтехники. Газобетон не боится гниения и огня (как древесина), кладется быстро (в сравнении с кирпичом), стоит сравнительно недорого.

После монолит режут на блоки, которые могут твердеть в естественных условиях либо в автоклаве. Второй вариант более предпочтителен, так как значительно повышает прочностные характеристики, качество материала.

Виды производства газобетона:

Автоклавное – технические характеристики материала повышаются, так как в течение 12 часов на блоки воздействуют высокое давление и пар температурой около 200 градусов. Нагрев делает однородной структуру материала, повышает прочность до 28 кгс/м2. Блоки демонстрируют теплопроводность в районе 0.09-0.15 Вт (м*К).
Неавтоклавное – смесь твердеет в естественной среде, поэтому прочность блоков обычно находится в пределах 12 кгс/м2.

Преимущество выбора

Построить одноэтажный дом из газобетона с мансардой можно своими руками. Проект может быть любым, материал спокойно выдерживает несущие нагрузки, процесс строительства простой и понятный.

Основные преимущества газобетона для строительства:

Форма – блоки обладают идеальной геометрией, что упрощает процесс кладки и минимизирует затраты на финишную отделку. Независимо от выбранного проекта, кладка будет ровной и красивой.
Масса – в районе 20 килограммов (зависит от прочности и плотности материала), что дает возможность осуществлять строительство самостоятельно.
Экономичность – дом обойдется дешевле из-за невысокой цены материала, простоты работы с ним, отсутствия затрат на спецтехнику, строителей. Также экономят средства тонкие кладочные швы в 1-3 миллиметра.
Простота обработки – блоки хорошо режутся, пилятся, шлифуются.
Несложный и быстрый монтаж – главное преимущество, которым обладают дома с мансардой из газобетонных блоков.

Главные достоинства домов из газобетона:

Невысокая стоимость – дом обойдется дешевле, чем аналогичное здание из бруса или кирпича.
Теплоэффективность – за счет ячеистой структуры материала дом обладает повышенной теплоизоляцией, не требует дополнительного утепления.
Экологичность – строение получается полностью безопасным для здоровья, жизни людей.
Паропроницаемость – гарантирует поддержание оптимального микроклимата в помещениях, но требует правильной отделки.
Пожаробезопасность – блоки создаются из негорючего сырья, способны в течение 2-4 часов выдерживать воздействие открытого пламени.
Эксплуатационные характеристики – дома из газобетона с мансардой демонстрируют прекрасную звукоизоляцию, прочность, морозостойкость, долговечность.
Дизайн – проект дома, форма и конфигурации помещения и элементов, отделка могут быть какими угодно (лишь в плане выбора типа отделочных материалов есть некоторые ограничения).

Из недостатков газобетона и построек из блоков стоит отметить: сложность выбора материала хорошего качества (на рынке представлено много газобетона кустарного производства), необходимость использовать в отделке влагозащитные материалы, важность правильного монтажа блоков, армирования при необходимости

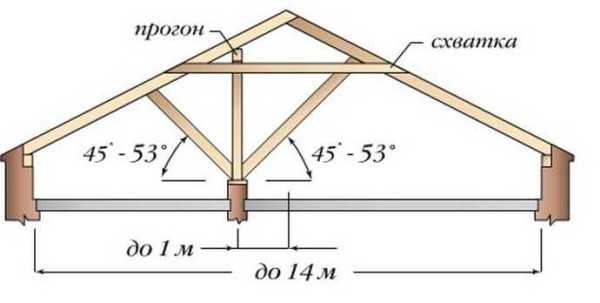

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу

Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

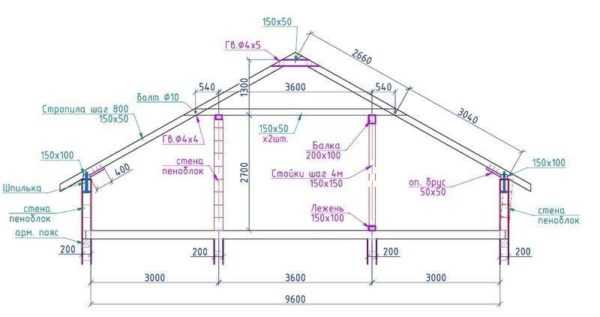

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

3 м – 40 на 150 мм;
4 м – 50 на 150 мм;
5 м – 50 на 175 мм;
6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

С зарубкой;
без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

На скобы (для деревянных построек);
При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Стропильные фермы крыши и её виды

Стропильная система — основа крыши, которая делает упор на несущие элементы строения и служит также каркасом для различных видов материалов для кровли: утеплителей, гидроизоляции, разнообразных покрытий.

Габариты и конструкция стропил зависят от:

приобретённого материала;
размеров строения;
габаритов дома;
стройматериала для стропил;
индивидуальных предпочтений заказчика;
актуальных для определённого региона нагрузок на крышу.

Стропильная система имеет:

обрешётку — брусья, в перпендикулярном направлении укладывающиеся на стропильные ноги;
стяжки, воспринимающие растягивающие усилия;
стойки из дерева, расположенные в вертикальном положении;
мауэрлат — брус, монтаж которого осуществляют вдоль стены, на него делают упор стропила;
стропильные ноги — это своего рода балки из дерева, принимающие на себя основную нагрузку крыши.

Каждый из приведённых факторов очень важен, поскольку необходимо понимать, какой тип стропильной системы будет оптимально подходить для той или другой определённой ситуации.

Когда речь заходит о малоэтажных домах, то самую большую распространённость получают конструкции из дерева. Во многих случаях применяют три вида стропильных ферм: висячие стропила, наслонные стропила и смешанную систему стропил.

Характеристика висячих стропил

Висячие стропила — это наиболее элементарный вид стропильных систем, их характеристики:

У стропил делают лишь несколько опорных точек, которыми выступают, в частности, несущие стены строения. В подобном случае ноги для стропил работают и на изгиб, и на сжатие. Стропильные ноги ложатся на мауэрлат — это утолщённый брус или изделие из соединённых досок. Мауэрлат прочно крепится на торце основных стен. Стропильные ноги врубают в мауэрлат, а в качестве дополнительного крепежа используют кронштейны или скобы.
Вся конструкция распирает ограждение стены.
Чтобы компенсировать распирание, создают затяжки, которые соединяют стропильные пары. В основном они устанавливаются в самом низу, благодаря чему затяжки параллельно выступают и перекрытием крыши. В некоторых вариантах их располагают выше, но тогда затяжки приобретают более мощные, ведь нагрузка на затяжки многократно увеличится.
Затяжки не только компенсируют распирающее усилие, но и не дают разъединяться стропильным ногам.

Особенности наслонных стропил

Для наслонной системы стропил дом должен быть дополнительно оборудован несущей стеной, расположенной посередине. Различают наслонные стропила по таким признакам:

Концы наслонных стропил должны делать упор на следующие части строения:
- стены по периметру;
- столбчатые опоры или основные стены, расположенные внутри.
Действие стропильных ног — работа на изгиб, поскольку отсутствует нагрузка на сжатие. Вот почему для монтажа наслонной системы стропил применяют более тонкие элементы, а вся конструкция намного легче. Причём экономия пиломатериалов весьма существенная.
Проектируя наслонные стропила, следует учитывать тот факт, что есть обратная зависимость шага ног стропил и угла ската кровли. Иными словами, чем сложнее конструкция кровли, тем чаще надо монтировать балки стропил.
Использование промежуточных опорных точек уменьшает сечение балок и длину пролёта, который надо перекрыть.

Смешанная система стропил

Конструкция комбинированной системы наиболее сложная, поскольку включает в себя части двух других видов стропил — висячего и наслонного. Применяется она для мансардной кровли. Стены комнат, которые находятся на втором этаже, образуют вертикальными опорами, эти опоры являются и промежуточными стойками для стропильных балок.

Часть стропил, которые соединяют один конец стоек, функционирует как ригель для скатов, расположенных сбоку, причём для верхней части конструкции они являются затяжкой.

Одновременно горизонтальные брусья выполняют такие функции: для верхних скатов — мауэрлат, для боковых — коньковый брус. Чтобы увеличить прочность кровли, монтируют подкосы, которые соединяют боковые скаты и вертикальные стойки.

Комбинированная система строп в изготовлении самая сложная и трудоёмкая, но эти недостатки вполне компенсируются увеличением несущих качеств кровли в отсутствии лишних опор, особенно, когда есть необходимость перекрывать значительные пролёты в здании.

Увеличить несущие качества кровли можно с помощью смешанной стропильной системы

Какой материал использовать для кровли?

При строительстве скатных крыш, предлагаем обратить внимание на мягкую черепицу, металлочерепицу и профнастил. Что касается плоской крыши, то выбирайте рулонные стройматериалы или мембраны

А вот шифер не рекомендуем использовать в доме из газобетона (это касается и натуральной черепицы), ведь у этого материала большой вес, поэтому придётся строить массивную систему поддержки, а газобетонные блоки не предназначены для большой нагрузки.

Важная информация: будьте внимательны, строя дом из газобетонных блоков самостоятельно. Крыша (её каркас, перекрытия) не должна всем весом давить на газоблоки! Она должна опираться на армирующий железобетонный пояс. Он располагается на 20 см вверх на всех несущих стенах дома.

Крыша дома из газобетона своими руками

Для начала необходимо определиться, какую именно крышу вы будете строить. Существует несколько разновидностей крыш, и мы расскажем о них ниже:

Скатная крыша

Здесь градус уклона разнится от 10 до 60 градусов. При варианте покрытия мягкой черепицей, уклон составляет от 12 градусов. Такой наклон станет хорошей защитой от негативного воздействия влаги — протеканий.

Если используется профлист, либо металлочерепица, то скаты допустимо делать под меньшим углом.

Обратите внимание! Крышу дома из газобетонных блоков необходимо строить из лёгких материалов: это касается и каракаса. Идеальным вариантом каркаса станет деревянная стропильная система

Причина: прочность и легкость. Для плоского варианта крыши также используют деревянные балки

Идеальным вариантом каркаса станет деревянная стропильная система. Причина: прочность и легкость. Для плоского варианта крыши также используют деревянные балки.
