Установка газовой колонки в квартире: требования к монтажу, нормы

Перечень документов по нормативам

Список ниже приведен примерный и максимально полный, но он зависит от региона. Кроме того, если подключение происходит не впервые, некоторые документы могут уже быть в соответствующих службах или быть на руках у владельца многоквартирного дома/в ЖЭКе. Как сделать воздуховод для кухонной вытяжки можно прочитать в данной статье.

Итак, вам понадобятся:

Копия свидетельства на право собственности дома или квартиры или аналогичный документ, подтверждающий, что вы являетесь владельцем.
Копии гражданского паспорта (стр. 2,3 и 5).
Копии свидетельства плательщика налогов (ИНН).
Разрешение на обработку персональных данных.
Паспорт покупателя газа.
Письмо свое о заключении договора работ.
Договор технического обслуживания пожароопасного оборудования.
ТУ на подсоединение к газу, выданные распределителем или поставщиком.
Документы о выполнении ТУ (Акт приемки объекта газораспределительной системы (копия) и другие).
Перечень оборудования, использующего газ, его характеристики, копии техпаспортов.
Копия акта о разделе собственности между владельцем дома и распределителем.
Копии паспортов на газовый счетчик, дополнительные датчики при их наличии и свидетельства о пройденной поверке.
Копия страницы газификационного проекта со штампом метрологического отдела Газпрома.

Как встроить газовую колонку в квартире:

Как установить газовую колонку

Самостоятельная установка запрещена законом РФ, но так как представители газовой службы часто остаются неуловимы, то рекомендуем смонтировать устройство самостоятельно. Специалистов следует пригласить лишь для подключения шлангочки к газовой трубе и проверки всех соединений на герметичность.

Что нужно иметь при себе

Первым делом приготовьте все необходимые материалы и инструменты. Вам понадобятся:

новая газовая колонка;
трубы ПВХ для водопровода и металлопластиковые для газа;
фитинги;
краны – газовый и водопроводный (лучше использовать шаровые);
фильтры солевой и магнитный;
гофра или оцинкованная труба (если идет в комплекте с колонкой);
кран Маевского;
кольцо, чтобы сделать вход в дымоход;
газовый шланг (его длина зависит от расстояния между трубой и колонкой);
шланги для воды (длину также подбирайте в зависимости от расстояния);
дюбели и саморезы;
газовый ключ;
труборез;
набор гаечных ключей;
дрель;
уровень;
герметик, ФУМ-лента и пакля;
паяльная станция для труб.

В случае частного дома вам еще может потребоваться металлическая (асбестовая) труба для отвода дыма. Ее диаметр не должен быть меньше 120 мм, а высота два или более метра.

Убираем старое

Это старая газовая колонка, использование которой не безопасно. Лучше всего заменить ее на современный аналог.

Если у вас уже стоял водонагреватель, то, первым делом, нужно его демонтировать. Для этого:

Перекройте все газовые вентили.
С помощью газового ключа открутите фиксирующую гайку на шланге.
После снимите шланг с колонки. В том случае, если шланг новый и не имеет повреждений, то его можно использовать дальше. В противном случае, купите новый.
Теперь можно переходить к отключению устройства от водопровода. Перекройте воду (если есть кран около колонки, то достаточно перекрыть его, иначе придется закрыть доступ воде всей квартире).
Снимите соединительную трубу, находящуюся на выходе колонки и вытащите ее из дымохода.
Демонтируйте водонагреватель, сняв его с креплений.

Непосредственно монтаж

Установка газового водонагревателя происходит в несколько этапов. После выбора места нужно подготовить все коммуникации: водопровод, дымоход и газопровод. Все это должно находиться в непосредственной близости к будущей колонке, чтобы после монтажа последней вам осталось только подключить шлангочки к трубам.

Для подключения газа к газовой колонке обязательно вызовите специалистов специальной службы.

Итак, первым делом нужно разметить место для водонагревателя. Подвешиваю его на специальную планку, которая входит в комплект с устройством. Ту-то вам и понадобится дрель, дюбеля и саморезы. Лучше делать разметку с помощью уровня.
Сверлим отверстия, вбиваем дюбеля, прикладываем планку и прикручиваем ее к стене саморезами.
Следующим делом нужно подключить водонагреватель к дымоходу. Делается это с помощью гофры или металлической трубы. Установить последнюю несложно. Трубу нужно одеть на патрубок (а рукав еще и затянуть хомутом) колонки. Другой конец вставляется в дымоход и замазывается цементом (можно и асбестом). Но не забывайте, что горизонтальный участок трубы не может превышать 6 м и нельзя делать более 3 изгибов гофры.
Теперь можно переходить к подключению колонки к водопроводу. Как говорилось ранее, монтаж труб и разветвления лучше сделать заранее. При этом не всегда хорошим вариантом является врезка в ближайшую линию (если напор в ней слабый, врезайтесь непосредственно в главную трубу, идущую на квартиру). Обязательно установите на новую ветку, идущую к водонагревателю, кран, чтобы можно было производить ремонт колонки или её замену, не выключая воду во всей квартире или доме. Для проведения трубопровода вам понадобятся металлопластиковые трубы и паяльник, также кран, муфты.
После окончания работ с трубопроводом горячей и холодной линии, вам остается лишь подключить шланги к соответствующим выходу и входу в колонку и к трубам.

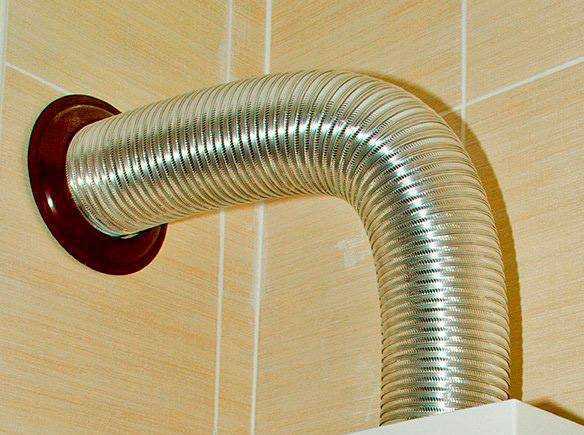

Так выглядит дымоход, выполненных из гофры. Кольцо имеет сугубо эстетическое значение.

На этом ваша работа завершена. Подключение к газовой трубе осуществляется специалистами соответствующей службы. На вход в колонку также ставится шаровой кран, все соединения герметизируются а затем проверяются на утечки.

Зачем газовой колонке вытяжка?

Газовая колонка – удобное устройство, позволяющее обеспечить жильцов дома горячей водой в любое время года. Современные аппараты оснащены регуляторами температуры, датчиками работы водоразборной точки и другими удобными функциями. Но даже самый современный агрегат не убережет от угарного газа, если дымоходы в доме не чистятся.

Кроме того бытовой газ – взрывоопасен, и при утечке, в определенной пропорции с кислородом, может спровоцировать катастрофу.

Решить вопрос с выводом продуктов сгорания и обеспечением достаточно большой тяги поможет вытяжка. Устанавливать ее следует строго в соответствии с требованиями нормативных документов.

Преимущества встраиваемых угольных вытяжек для кухонных плит рассмотрим в одной из следующих статей.

Какие требования применяют для установки колонки.

Справка! Самостоятельно можно установить колонку, подвести к водопроводу, но нельзя без специалистов осуществлять подвод к газовой трубе. Специалист должен проверить правильность установки после процедуры согласования документов.

При установке в доме колонки впервые понадобится добиться разрешения у газовых служб по месту жительства, далее оборудовать дымоходную систему по нормам СНиП.

Нюансы, требующие учета во время подключения прибора:

1.изначально согласование проходит в абонентском отделе газовой компании, которая обслуживает дом. Самовольно выполнять работы запрещено, преследуются законом. Газовые службы, осуществляющие проверку оборудования, сразу увидят нарушения.

2.Первым делом необходимо осуществить подачу заявления газовщикам с копиями документов: паспорта, права собственности на квартиру, если частный дом, то техпаспорт с планировкой.

3.Далее разрабатывают проект для подсоединения к магистрали с особенностями установки прибора. Данную процедуру можно выполнить в техническом отделе, либо частной фирме. Необходимо предъявить паспорт на колонку, условия для подключения.

4.Разработав схему, можно монтировать колонку.

5.При необходимости замены также обращаются в газовую компанию. Параметры нового прибора, название занесут в старый проект.

Внимание! Если в квартире имеется хоть какие-то газовые приборы, к примеру, плита, значит, должна быть схема установки. При обращении к газовым специалистам надо предъявить эту схему, выйдет гораздо дешевле, чем создавать новые чертежи

Чтобы сэкономить время, следует после согласования с инженером, создающим проект, начать размещать колонку, проводить соединение с водопроводной трубой.

Монтаж оборудования в квартире.

При проживании в многоэтажном доме, не следует покупать прибор для нагрева без консультации со специалистами из газовой компании,

потому что:

1.продукты горения должны выводиться через дымоходное отверстие.

2.в советских постройках к шахтам вентиляции запрещено подсоединять газовый ход, потому что нет каналов для них.

3.также не разрешено выводить коаксиальную трубу через несущую стену дома, так как нарушается целостность конструкции.

Поэтому стоит получить разрешение у контролирующих органов. Если не удастся получить соответствующие документы, придется организовать установку накопительного бака.

Внимание! Если проект многоэтажного здания запрещает установку колонок, то законодательно это рассматривается, как переустановка жилого помещения. Для получения разрешения на реконструкцию придется обращаться в администрацию города

Типы колонок и котлов для квартир (в т.ч. и хрущевки)

Если говорить о газовых нагревателях, они могут быть проточные и накопительные. Но в России бойлеры на газу широкого распространения не получили, ведь они менее удобны, стоят дороже и занимают много места. Их стоит ставить только, если газоподвод слишком слабый. В основном ставят проточные газонагреватели. Сколько розеток нужно на кухне можно узнать тут.

Современные модели могут иметь закрытую или открытую камеру сгорания. Открытые немного безопаснее и требуют меньше документов при установке. Они нужны, если дымохода в доме нет. Вторые подойдут, если выполняется замена старого нагревателя на новый, дымоход и газоподвод уже сделан и проверен.

Поставщики предлагают 3 типа мощности. 17-20 кВт нужны для однокомнатной квартиры с 1 обитателем. Если человек принимает душ, на мытье посуды мощности уже не хватит. Устройства с мощностью 20-26 кВт незаменимы для квартир. Они обеспечивают 15 л воды в минуту температурой 40 градусов. Мощности среднего нагревателя достаточно для семьи из 4 человек и квартиры с 1 душем и 2 мойками. Мощность 26-28 кВт подойдет для двухуровневых квартир или домов. Какие бывают кухонные вытяжки можно узнать перейдя по данной ссылке.

Отступы по противопожарной безопасности.

Колонку можно крепить только к той стене, которая отделана негорючими материалами. Этого требуют правила стандартов. При невозможности соблюдения данной меры в деревянной постройке прокладывают специальную перегородку между стеной и колонкой.

Внимание! Конструкция из асбеста образуют пыль, вредную для здоровья, поэтому их применять нельзя в домах, а в котельных данный вариант допустим. Материал под колонкой, обеспечивающий защиту от огня, должен быть больше прибора на десять сантиметров по бокам, на семьдесят сантиметров сверху

Материал под колонкой, обеспечивающий защиту от огня, должен быть больше прибора на десять сантиметров по бокам, на семьдесят сантиметров сверху.

Требования к отступам от стенок, мебели и т.д.:

1.с боков на 15 сантиметров.

2.с нижней стороны на 30 сантиметров.

3.от верхней части на 45 сантиметров.

4.спереди отступ должен быть свыше метра.

5.газовая плита и удаление прибора по горизонтали имеют расстояние в десять сантиметров.

6.до дымоходного отверстия по вертикали равно трем метрам.

Внимание! Колонку не следует близко устанавливать к плите, так как выделяемые жиры со временем покроют корпус прибора

Документы

Для того чтобы установить газовую колонку в квартире или частном доме, понадобятся следующие документы:

Технический паспорт приобретенной колонки или указание модели в случае последующей покупки агрегата.
Акт о техническом состоянии вытяжки или дымохода, составленный службой контроля вытяжных и дымоходных каналов.
Проект размещения нового водонагревательного оборудования и подключения его к газовой и водопроводной магистрали в соответствии с техническим заданием.
Поданное собственником заявление на переустройство помещения с колонкой, дополнительно необходимо представить подтверждение права собственности и технический паспорт на квартиру.
Заявление о проведении монтажных работ, отправленное в газоснабжающую организацию (Горгаз) с приложением проекта.

Фирма, занимающаяся техническим обслуживанием приобретенной газовой колонки или специалисты газоснабжающей организации, при монтаже оборудования обязаны выполнить следующие действия:

Произвести врезку в газовый трубопровод с установкой приборов учета и отсекающего вентиля.
Повесить колонку с облицовкой горючей поверхности стены изоляционными материалами (жесть в сочетании с асбестовым, базальтовым полотном), подсоединить к агрегату гибкую подводку газа.
Подключить колонку к дымоходу или вытяжной системе с помощью трубопровода.
Подсоединить гибкие шланги от агрегата к магистрали холодной воды и трубам горячего водоснабжения.
По окончании работ специалист Горгаза должен настроить и запустить колонку, опломбировать газовый счетчик и составить акт о вводе агрегата в эксплуатацию.

Стоимость установки дома газовой колонки частными специалистами обойдется в сумму около 3000 руб., газоснабжающие компании в зависимости от региона проводят подключение по своим расценкам.

Рис. 10 Рекомендованные отступы и размещение изоляции

Как подобрать вытяжную систему для котлов работающих на газу и колонок?

Есть несколько вариантов труб для установки вентиляционные системы во время установки газовой колонки.

Единым правилом считается необходимость приобретения труб не меньше 11 мм в диаметре. Интенсивность убирания продуктов горения во время работы котла на газу или проточной колонки зависит от диаметра трубопровода.

Прекрасным вариантом станет приобретение труб диаметром 13 мм. Более широкие дымоходы устанавливают, если рассчитано несколько точке водозабора при более мощном газовом оборудовании.

Есть установленные требования к качеству материалов для вытяжной трубы продуктов горения газовой колонки. Для эффектной, надёжной и неопасной работы требуется:

Очень высокая гладкость внутренних стенок трубопровода (равноценная шероховатость не больше 1 мм), чтобы не только газы, но и копоть беспрепятственно покидала коммуникации. Шероховатость выше разрешённых показателей делает прекрасные условия для задержки золы и сажи, что приводит к сужению просвета трубы и недостаточной интенсивности убирания газов.
Стойкость труб к действию большой температуры и агрессивной атаке химически активных соединений продуктов горения.

Окончательный выбор материала труб для вытяжной трубы остаётся за хозяином. На него воздействуют не только соображения функциональности, но и финансовые возможности на текущий момент.

Изготовители рекомендуют трубы различного качества, цены и служебного срока:

Металлические. Лёгкие, оптимальные по стоимости трубы обладают одним минусом – они быстренько прогорают во время работы в условиях больших температур.
Вытяжная труба из стали оцинкованной защищена от коррозийных процессов, имеет доступную стоимость, однако при её работе в условии высокотемпературного режима могут выделяться вещества которые вредны.
Прекрасным выбором являются вытяжки из стали с эмалированным покрытием. Эти коммуникации обладают большой стойкостью к режиму температур, безупречной гладкостью внутренней стены, однако не дешёвы.
Прекрасным вариантом профессионалы соглашаются вытяжки для газовой колонки из нержавейки. Они отличаются большим служебным сроком, хорошей гладкостью, стойки к температурным и влияниям химии. Бывают различной комбинации, однако монтаж вытяжки из нержавеющей стали очень дорог.

Кол-во соединителей (а это означает соединений и возможных протечек воздуха) влияет напрямую на непроницаемость будущей вытяжки. Плотность дымохода должна подходить классу В, а это минимум подсоса воздуха снаружи. Заключительный параметр для выбора – конфигурация труб для вытяжной трубы:

традиционные трубы с процессом установки на фитингах,
волнистые, гибкие,
коаксиальные.

Коаксиальная труба собой представляет трудную конструкцию, где одна труба вмонтирована в иную с достаточным зазором по диаметру. По внутренней трубе выполняется отвод продуктов згорания. По просвету между внутренней и внешней трубой понудительный поддув свежего воздуха снаружи в пространство помещения.

Коаксиальная вытяжная труба из нержавеющей стали имеет не только очень высокую стоимость, но и ряд практичных положительных качеств:

Обособленность внутренней трубы + подача холодного воздуха не дают трубе разогреваться во время работы. Нет необходимости в добавочной теплоизоляции, увеличивается безопасность.
В помещении пополняется содержание кислорода, который «забирает» колонка газовая во время работы.

Альтернативой очень дорогому дымоходу коаксиального типа из стали считается не дорогой двухканальный выполненный из пластика провод труб. Однако его служебный срок намного меньше.

Необходимо обратить свое внимание! Большинство современных колонок работающих на газу и котлов имеют закрытую систему сгорания топлива. Для них процесс установки коаксиальной вытяжки считается обязательным

Трубы гофрированные из нержавейки можно именовать безупречными для установки бытовой газовой вытяжки: они комфортны при собирании, имеют небольшое количество соединений, имеют высокую антикоррозийную стойкость, их легко скрыть в шкафах. Это самые дорогие и самые долговечные трубы для дымохода при газовом оборудовании.

Требования к монтажным работам.

Для монтажа потребуется:

1.шаровый кран: газовый и два для водопровода.

2.соединители, имеющие накидную шайбу-американку.

Сечение для арматуры должно быть равно ½ дюйма.

Крепежные детали идут в наборе к колонке.

Внимание! Холодный водопровод должен иметь фильтр для защиты от примесей в воде. Далее установку должен принять газовщик, и можно проверять нагрев воды

При замене колонки, производят ее демонтаж, а затем все по порядку

Далее установку должен принять газовщик, и можно проверять нагрев воды. При замене колонки, производят ее демонтаж, а затем все по порядку.

Внимание! При подводке к водопроводу и газу можно использовать гибкие шланги не больше двух с половиной метров длиной. Но количество участков для соединения увеличится

Установка колонки бездымоходного типа, имеющей автоматический розжиг, имеет иной метод монтажа газохода: через стену на улицу по горизонтали. Трубу двустенную коаксиальную устанавливают с уклоном по направлению к улице, чтобы по ней утекал конденсат. Прибор требует заземления, подключения к электричеству, поэтому рядом устанавливают отдельную розетку, которую запитывают через автомат в 8 ампер.

Требования к установке

Важно держаться СНиП, чтобы не получить штраф и заглушку на магистрали газа. Нормы действительны для любых колонок «Нева », «Оазис » и прочих марок

Какие правила в общем нужно выполнять:

Устройство должно быть полностью непроницаемым чтобы не было утечки;
Материалы строения обязаны быть стойки к температурным изменением, осадкам;
Необходимо прочно прикреплять все детали, не допускать провисания;
По всей длине выполняется подходящий диаметр, который даст возможность создавать нормальную тягу. Для меньшего накопления копоти и производительной работы устанавливают гладкие трубы;
Процесс установки проходит строго по вертикали.

Кто может устанавливать и подключать к газу, ответственность

В паспортных данных многих изделий указано, что агрегат могут устанавливать специализированные сервисные организации с указанием даты монтажа в гарантийных талонах и руководстве пользователя. Теоретически законодательство допускает самостоятельный монтаж колонки, для этого не требуется высокая квалификация, предварительное проектирование, следует лишь точно выполнять все операции по установке водонагревателя в соответствии с инструкцией по эксплуатации.

Ввод в эксплуатацию газового оборудования с подачей топлива должен проводиться специалистами газоснабжающей службы, которые впоследствии проводят регулярную проверку водонагревателя и опломбированных приборов учета, установленных работниками компании. Поэтому в подавляющем большинстве случаев монтаж колонок с подключением к газу и холодной воде проводят газовые службы, в которые обращаются с заявлением и составляют соответствующий договор.

Если по каким-либо причинам произведена установка колонки без обращения в газоснабжающую организацию, и она функционирует без проверки специалистами этой службы, потребитель может получить следующие штрафные санкции за самовольное подключение:

Со стороны газоснабжающей компании — отключение от магистрали и штраф в 45000 руб. за несанкционированную эксплуатацию колонки, также предусмотрены штрафные санкции за самовольную врезку после отключения газа.
Административные штрафы: физическим лицам в размере 2000 руб., руководителям 3000 — 4000 руб., организациям до 40000 руб.
Если собственником незаконно произведена самовольная врезка в газовую магистраль, помимо штрафов пересмотрена и уголовная ответственность со сроками лишения свободы до двух лет.

Следует отметить, что газоснабжающая компания имеет право отключить газовую колонку от магистрали и поставить на трубу заглушку по истечении ее срока службы (приблизительно 15 лет) — в этом случае придется приобретать новое оборудование взамен устаревшего, пользование которым без разрешения может также повлечь штрафные санкции.

Рис. 11 Некоторые документы для подсоединения проточного водонагревателя

Требования к дымоходам для газовых колонок (СНИП)

Требования к дымоходам изложены в следующих документах:

СНиП 41-01-2003 в новой редакции (СП 60.13330.2012),
НПБ 252-98 (нормы пожарной безопасности),
СП 42-101-2003,
ВДПО (правила производства трубо-печных работ).

Основные положения, касающиеся непосредственно удаления дыма от бытовых колонок, собраны в следующих пунктах:

Площадь сечения трубы дымоотвода должна быть большей или равной сечению выходного патрубка колонки,
Прокладка газовых труб через жилые комнаты запрещена,
Система дымохода должна быть полностью герметична, стойка к коррозии и температурам до 200°C,
Вертикальный участок дымохода на выходе из колонки не должен быть короче 500мм. Лишь в некоторых случаях этот показатель уменьшается до 250мм,
Длина соединительных труб не должна быть более 3м в проектируемых домах и не более 6м в существующих,
В конструкции допускается устройство не более 3 поворотов с радиусом не менее диаметра трубы,
Если стена здания выполнена из негорючих материалов расстояние от нее до вытяжной трубы должна быть не менее 5см, если материал стен горюч не менее 25см. Если выполнены огнезащитные требования СП 42-101-2003 –расстояние может быть уменьшено до 10см,
Если соединительная труба проходит через неотапливаемое помещение, ее необходимо защитить теплоизоляцией,
Уклон трубы вытяжки в сторону колонки должен составлять более 0.01,
Нельзя использовать одну вытяжку для газовой колонки и для газовой плиты,
Высота потолков в помещении с водонагревателем и дымоходом не должна быть менее 2м. Площадь – не менее 7.5 м для одного прибора, не менее 13.5- для 2х.

Как устанавливать колонку

Перед тем как подключить прибор, осмотрите помещение. Объективно оцените возможность установки газового оборудования в доме.

Проверьте соответствие помещения нормам СНиП (высота потолка, площадь и так далее);
Правильно подберите колонку. Она должна подходить к вашей системе водо- и газопровода. Если у вас случаются перебои с давлением, а вы купите мощную технику, то стабильной работы можно не ждать;
Самостоятельный монтаж проводится на метизы, которые идут в комплекте. Если таковых нет, то используются дюбели размером 10 мм;
Подключение к газу выполняется в последнюю очередь и проводится специалистами.

Организация дымохода

Установить трубы для отвода продуктов сгорания несложно. Если в доме есть дымоход с нормальной тягой, придерживайтесь следующих правил:

От патрубка нагревателя до входа в дымоход труба не должна поворачиваться более трех раз;
Нельзя подключать к одному отводу два устройства (например, патрубки колонки и турбированного газового котла);
Запрещено перекрывать вывод дымохода антеннами, флюгерами;
Важно соблюдать герметизацию труб при наращивании.

Есть два способа выполнить монтаж без дымохода:

Подготовьте трубу из стали или асбеста. В месте отвода над колонкой проделайте сквозное отверстие. Нужно подсоединить трубу к патрубку прибора и вывести наружу. Труба должна возвышаться над крышей дома на 50 см, общая высота составляет не менее 5 метров.

Выберите модель закрытого типа. Благодаря наличию закрытой камеры сгорания им не нужен дымоход. Горизонтальная труба выводится на улицу через отверстие в стене. Это называется коаксиальный дымоход. Внутри находятся вентилятор и две трубки. Вентилятор выталкивает продукты сгорания по одной трубе, а по другой поступает воздух для горения.

Ход работы

Документы собраны, место установки выбрано. Приступаем к монтажу:

Просверлите два отверстия для крепления, следуя разметке;
Закрепите колонку дюбелями или креплениями, которые идут в наборе;
Подведите газовый шланг ко штуцеру на корпусе. Он отличается от водных патрубков по диаметру;
Для организации водопровода от коллектора сделайте отдельный отвод на колонку. Так удастся избежать перепадов давления в системе, и напор горячей воды будет стабильным. К штуцерам подводятся гибкие шланги длиной не более 2,5 метра;

Используйте гофрированную или стальную трубу — подключите ее к патрубку корпуса и дымоотводу. Все щели изолируйте герметиком — можно использовать шпаклевку или асбест.

Подключение к газовой магистрали лучше доверить специалисту. По окончании работ можно проверить исправность техники. Откройте газовый вентиль, помажьте соединения мыльным раствором, чтобы исключить протечку. Откройте смеситель на подачу горячей воды. Если пошел горячий поток, значит, установка прошла успешно.

Мы привели порядок проведения работ. Действовать самостоятельно или обратиться к мастеру — решать вам. Во всяком случае, не забывайте об актуальном законодательстве и технике безопасности.
