Железобетонные стеновые панели и их виды

Габариты лестницы

Ширину лестничных ступеней рекомендуется делать больше 0,9 м,. Отведенная под нее площадь обязана соответствовать 6-ти м² (для промежуточных площадей от 1 до 1,6 м², а также для маршей — 4,4 м²). Обустроенная вдоль стены лестница прямого типа способна занять минимум пространства. Можно подметить аналогичный нюанс с установкой винтовой лестницы или конструкции со ступенями забежного типа.

Во время Великой Отечественной войны в СССР капитальное строительство практически не велось, так как все силы страна бросила на нужды армии и промышленности. В послевоенные годы строить начали, в основном двух-пяти этажные дома из кирпича и шлакоблока.

В начале 60-х появились некоторые, весьма популярные серии панельных домов 9 этажей.

В те годы произошёл переход с кирпичного на крупнопанельное домостроение, позволившее увеличить площадь комнат за счёт уменьшения вспомогательных помещений (коридоров, кухонь).

От чего зависит стоимость работ по возведению стен?

• размеры дома;
• используемые материалы;
• количество перегородок;
• количество этажей;
• сроков строительства;
• наличие крыльца, террасы, окон и дверей.

Чтобы подрядчику посчитать, сколько нужно заплатить клиенту за монтаж, он первоначально высчитывает площадь стен. Для этого берут длину и ширину каждой стены, перемножают и складывают.

Обязательно учитывается наличие оконных и дверных проемов, так как это дополнительные работы по измерению, распилу плиты. Дополнительно суммируется площадь каждого этажа с учетом выступающих элементов – террас, эркеров, навесов и веранд.

При подсчете стоимости учитывают и площадь внутренних перегородок. Исходя из общей специфики и сложности проекта, подрядчик называет окончательную сумму и сроки строительства. Нередко это время от 1 до 3 месяцев в зависимости от размеров дома и комплектации.

Сколько стоит монтаж и сборка за м2?

Стоимость монтажа СИП-панелей будет также варьироваться в зависимости от комплектации. В среднем в России все подрядчики предлагают несколько видов комплектаций дома.

Наименование комплектации	Стоимость за 1 квадратный метр, руб
Домокомплект или эконом	От 5500
Стандарт	От 12000
Комфорт	От 15500

• Пакет «Домокомплект» подразумевает минимальный набор материалов и работы. Например, рабочие выгонят коробку помещения, но фундамент под нее должен быть уже готовым. Они также сделают обшивку панелями и кровлю, но отделочными работами будут заниматься уже сами владельцы или нанимать других людей.
• В комплектации «Стандарт» строительство каркасного дома начинается с возведения фундамента, затем рабочие устанавливают каркас из деревянного бруса, обшивают его панелями и делают кровлю. Все работы, включая разгрузку материала, происходят на участке и входят в сумму.
• Комплектация «Комфорт» означает строительство дома из СИП-панелей с учетом установки окон и дверей, отделки фасада и цоколя, установки водосточной системы. Также есть просто вариант приобрести весь комплект панелей и дополнительных материалов, однако работу будет выполнять владелец или другой подрядчик.

Какова стандартная высота потолков в панельных домах?

Главная / Особенности различных помещений / Панельный дом — какова стандартная высота потолка?

Самым заметным и значимым отличием панельных домов является способ их постройки. Они состоят из отдельных блоков, которые принято назвать панелями. Такие панели изготавливаются на заводах и от того, какие размеры будут иметь панели, зависит и то, какая высота потолков будет в панельном доме.

Разные серии домов

Размеры квартир и блоков, из которых строились или строятся дома, зависят от серии проекта. Таких серий достаточно много и все они имеют разные вертикальные габариты помещений. Принято разделять стандартные дома на несколько основных видов, которые различаются обустройством площади внутри и высотными характеристиками:

• «Хрущевки». Одни из наиболее распространенных еще недавно домов. Сейчас, постепенно происходит снос подобных строений в связи с окончанием срока их эксплуатации. Расстояние от пола до потолка потолка в таких домах, одно из самых меньших и равно 248 сантиметров.
• «Улучшенки». Немного большая площадь комнат и другое расположение их на лестничной площадке – вот и все их отличия от предыдущих. Стены в квартирах тоже невелики – 255 см.
• Стандартные «девятиэтажки». Квартиры наиболее распространенного типа. Площадь разная, а расстояние до перекрытия составляет 2 метра 64 сантиметра.
• Дома 606, а также серии П-44К. Более комфортные и вертикальные габариты стен тут тоже больше – 2 метра 70 сантиметров. Очень популярные дома именно из-за высоких комнат.
• Современная 137 серия. Самая просторная, среди имеющих типичное расположение комнат. Стандартная высота потолков в таком панельном доме достигает 2,8 метра или 270 — в построенных достаточно давно домах.

Сейчас, покупая или подбирая вариант для обмена, люди стремятся выбрать что-то покомфортнее и старые дома вниманием обходят. Однако, на вторичном рынке жилья можно найти образцы всех модификаций и годов постройки. Так что, при выборе будущего жилья можно выбрать заодно и то, насколько просторными будут комнаты

Так что, при выборе будущего жилья можно выбрать заодно и то, насколько просторными будут комнаты.

Типы и серии железобетонных стеновых панелей

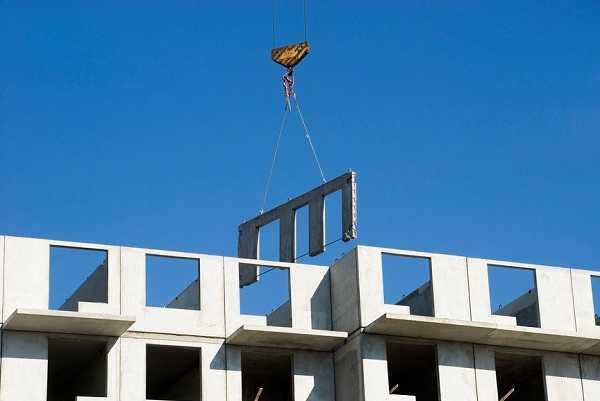

Стеновая панель представляет железобетонную плиту, устанавливаемую вертикально. В зависимости от места применения используются пустотелые, монолитные железобетонные формованные изделия, сплошные или с выемками под окна и двери.

Виды ж/б панелей и ГОСТы

• Железобетонные наружные стеновые панели для жилых и общественных зданий могут отливаться из легкого пористого и тяжелого бетонов. Однослойные и двухслойные изделия соответствуют ГОСТ 11024-20-12
• В строительстве жилых и административно-культурных объектов используют панели стеновые трехслойные железобетонные, монолитные или сборные, отвечающие требованиям ГОСТ 31310-2015.
• Для контура цокольного этажа и подполья используют однослойные и двухслойные вертикальные конструкции соответствующие ГОСТ 11024-84 и ГОСТ 11118-73.
• Внутренние стеновые панели из железобетона по характеристикам отвечают ГОСТ 12504-80.
• Однослойные железобетонные стеновые панели для ограждения или инженерно- техническим конструкциям выпускаются по ТУ завода изготовителя.

Особые требования к арматурной сетке и закладным элементам. Для каждого вида плит применяется определенный вид стали, диаметр стержней, марка и класс арматурной сетки. Определяющими на этом этапе являются ГОСТ 31310-2005 и ГОСТ 1305-2003.

Значение серии ж/б изделий и альбома чертежей

Как пример, серия 1.432.1-21 трехслойных железобетонных стеновых панелей рассчитана для плит длиной 6 м, устанавливаемых в отапливаемом помещении. Воздушная среда – влажная и агрессивная. Для этой серии разработано 7 выпусков альбома.

Каждый несет рабочие чертежи для одного сегмента – стеновые панели, монтажные узлы, применяемая арматура и прочее. Характеристики и размеры стеновых железобетонных панелей

В зависимости от нагрузки, которую будет нести стеновая панель подбирается арматура и закладные. Причем армирование выполняется с предварительным напряжением или обычным способом.

Плотность бетона, для отливки:

• особо легкий, с пористым наполнителем – 700 кг/м3;
• легкий – массой до 1800 кг/м3;
• тяжелый – плотность до 1800 кг/м3;
• особо тяжелый – выше 2 500 кг/м3.

Вес стеновых железобетонных панелей зависит от марки бетона, и количества слоев в сборке. Панели могут использоваться в каркасном строительстве, закрепляться закладными на опору, и тогда сборные железобетонные стеновые панели считают не несущими.

В бескаркасном контуре стеновые панели несущие, загруженные. Они могут быть также самонесущими и поэтажно несущими.

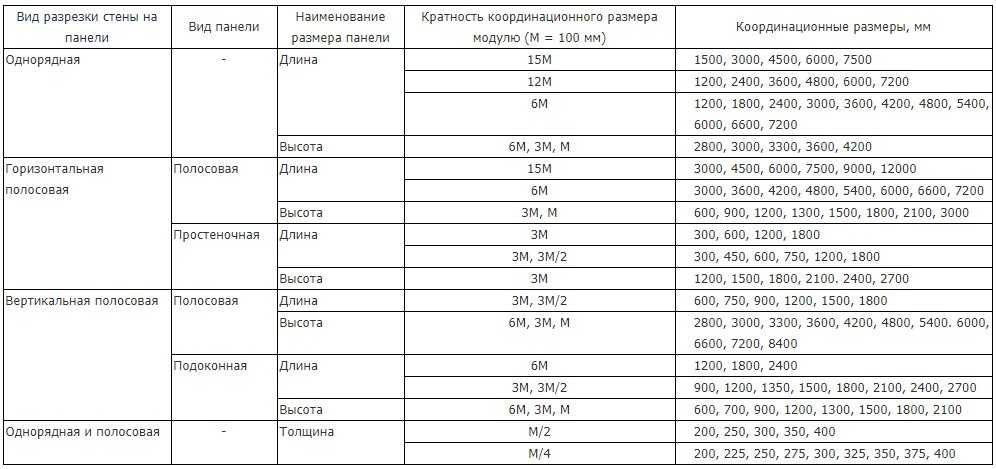

Размеры стеновых панелей

Типовые размеры наружных железобетонных стеновых панелей регламентированы ГОСТом.

• Для жилых зданий используют плиты длиной 6 м, и 3 м, 1,5 м как доборные в проемах, с оконными гнездами, выемками под двери.
• Для производственных помещений 6, 12 м длиной.
• Высота всех плит 1,2 или 1,8 м.

Примечания:

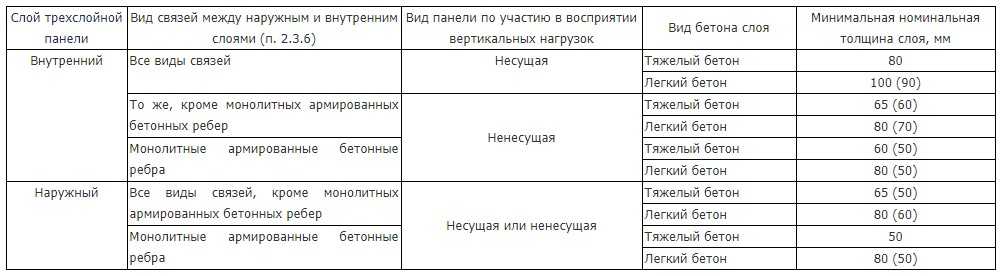

Толщина железобетонных стеновых панелей

Толщина железобетонных стеновых панелей зависит от количества слоев и составляет 20-50 см. Внутренние железобетонные стеновые панели представляют крупногабаритные плиты на высоту этажа и нужную длину, до 6 метров.

Изготавливают их из обычного или гипсового бетона, укрепляют армирующей сеткой и покрываются слоем антикоррозийной замазки. Внутренняя плита обычно бывает однослойная, самонесущая.

На ребре каждой панели есть маркировка, которую нужно уметь читать:

• Первая цифра 1, 2,3 показывает, сколько слоев в монолитной конструкции, а 4-6 – в сборной.
• В- внутренняя, Н- наружная панель;
• С – стены, Ц – цоколь, подвал, Ч – чердак.
• размеры в дециметрах.

Какие существуют?

В зависимости от материала изготовления панели, ее размер будет меняться. Некоторые виды плит, например, сэндвич или СИП, часто продаются квадратными метрами, но все же большинство материала имеет стабильные габариты. Наиболее подробно узнать о них можно из таблицы.

Тип панели	Длина, мм	Ширина, мм	Толщина, мм
СИП	2500 2800	1250	68 118 124 168 174 218 224
Сэндвич	От 2000 до 13500	1000 1200	50 80 100 120 150 200 250
Керамзитобетонные	От 3000 до 7200	От 3000 до 8100	250 300 350
Арболитовые	2600 2800	600 800 1000	200 300 400
Железобетонные	1200 2400 3600 4800 5400 6000 7200 12000	600 900 1200 1500 1800 2100 2800 3000 3300 3600 4200	200 225 250 275 300 325 350 375 400

Из перечисленных размеров можно сделать вывод, что самыми крупными являются железобетонные панели. Это связано с тем, что большие по габаритам плиты используют для строительства многоэтажных домов. Там нет смысла укорачивать панель, поэтому перед поставкой на объект заказчик указывает размеры стен, которые ему необходимы.

Производитель изготавливает щиты согласно таким размерам, часто по ширине стены, которая захватывает сразу несколько квартир.

Почему важно правильно определить показатель?

Прежде всего, правильные расчеты толщины панельной стеновой конструкции необходимы при реконструкции, ремонте и перепланировке жилого помещения.

Правильный расчет помогает определить тип стены, и нагрузку, которую она выдерживает. Замер толщины стены должен делать специалист, но при большом желании это можно сделать самостоятельно.

Специалисты делают расчеты более профессионально и точно. Полученные показатели имеют значение не только для перепланировки, но и проектирования обустройства теплоизоляции для стен, чтобы утепляющие слои выполняли свои функции в полной мере.

Как правильно сделать замер

Прежде чем приступать к самостоятельным замерам поперечного сечения стены необходимо подготовить набор инструментов:

• Рулетка. Основной инструмент, без которого определение размеров невозможно.
• Отвертка плоская. Необходима для снятия наличников с дверного, оконного полотна.
• Стамеска. Пригодится, если наличники усажены на клей и держатся крепко. Рекомендуется аккуратно поддеть наличник, сорвать его с места.

Чтобы достичь наибольшей точности, избежать повреждений дверных, оконных полотен, рекомендуется использовать приборы, измеряющие толщину стен без нарушения их структуры. К данной категории относятся:

1. Толщиномер. Определяет толщину путем прикладывания прибора к поверхности.
2. Сканер армирования. Сканирует стену и определяет наличие арматуры, диаметр сечения арматурного прута, габариты.

Второй вариант используется при измерении внутренних, ограждающих конструкций. При этом выполняются следующие действия:

1. Со стороны замочной скважины, производится съем наличников с обеих сторон. Если наличники зафиксированы на клей, то их можно поддеть, используя широкую стамеску.
2. Зафиксировав начало рулетки с противоположной стены, определяется толщина измеряемого элемента.

Как провести замер наружной стены:

1. Проводим замер внутри помещения от необходимой панели до оконного или дверного проема.
2. Замеряем расстояние от внешнего угла здания до оконного проема.
3. Наружные показатели прибавляем к внутренним.

Подготовительные мероприятия

Особое внимание стоит уделить именно цементно-песчаной стяжке, так как она имеет особую популярность среди проживающих в панельных домах. Для начала следует провести ряд подготовительных мероприятий, которые включают не только очищение основания от мусора и грязи, удаления пыли при помощи строительного пылесоса, но и устройство гидроизоляционного слоя. В его качестве может быть использована полиэтиленовая пленка

При наличии больших растворных выступов между плитами перекрытия, их по возможности следует срезать, чтобы сократить последующую толщину всей заливки. Срезанию подлежат монтажные петли

В его качестве может быть использована полиэтиленовая пленка. При наличии больших растворных выступов между плитами перекрытия, их по возможности следует срезать, чтобы сократить последующую толщину всей заливки. Срезанию подлежат монтажные петли.

Характеристика различных видов стеновых ЖБИ панелей

Наружные стеновые ЖБИ панели

Высота с этаж и длина до 6 м. Предназначаются для строительства полносборных отапливаемых зданий. Состав — бетон легкого класса с пористым заполнителем, ячеистый бетон, тяжелый бетон с теплосберегающим слоем.

ЖБИ панели для неотапливаемых зданий и внутренних несущих стен

Крупноразмерные панели высотой с этаж и длиной до 6 м для возведения полносборных зданий. Производят из тяжелых или легких бетонных смесей. Для наружных панелей стен применяют тяжелый бетон, начиная с В15 класса, для внутренних – от В12,5 класса.

Стеновые ЖБИ панели с трехслойным строением

Наиболее популярны сегодня трехслойные стеновые железобетонные панели.

Трехслойная панельная конструкция состоит из наружного основного несущего элемента, к которому крепятся внутренние стеновые панели. Благодаря пространству между ними снижается теплопотеря здания.

Существуют различные модификации многослойных панелей, которые состоят из двух железобетонных плит и теплоизолятора (минеральная и каменная вата, цементный фибролит, полиуретан, пеносиликат).

Требования ГОСТ и СНиП

В этих нормативных документах описываются:

• параметры бетона и других составляющих,
• качество арматуры,
• правильность расчётов,
• технологии производства,
• транспортировки и хранения материала.

Например, ГОСТ 11024-2012 даёт чёткий регламент на классификацию, параметры элементов, требования к их приёмке, способам испытаний и контроля, транспортировке и хранения.

В нём указано, что фактический размер готового элемента по длине и ширине может отклоняться от номинального размера:

• на 5 мм при типоразмере до 4000 мм;
• на 6 мм при типоразмере от 4000 до 8000 мм;
• на 8 мм при типоразмере от 8000 мм.

Этот же параметр, но по толщине элемента, может отличаться на 5 мм.

Для двухслойных панелей стандартная толщина несущего слоя должна быть минимум 80 мм для тяжёлого бетона и минимум 100 мм для лёгкого бетона.

Не допускается наличие жировых или ржавых участков

ГОСТ 28984-2011 определяет размеры панелей, которые рекомендуется делать кратными 10, 20 либо 50 мм. ГОСТ 21780-2006 так же, как и ГОСТ 11024-2012 определяет максимально допустимые отклонения элементов от установленных размеров.

ГОСТ 13015-2012 устанавливает размеры и количество дефектов на поверхности панели (выбоин, сколов, наплывов). Также в ГОСТе прописано, что в маркировке конструкции несмываемой краской должно быть указано название материала, штамп ОТК, обозначение завода, изготовившего элементы, дата выпуска продукции и его масса (особенно, если она свыше 800 кг).

В СНиПе 52-01-2003 указаны правила при производстве и эксплуатации материала. Например, бетон должен соответствовать классу В по прочности на сжатие, классу F по морозоустойчивости, марке W по водонепроницаемости и марке D по плотности. Если в железобетон добавляются арматурные канаты, то их Ø от 6 до 15 мм. Также может использоваться стальная арматура.

Расходники и инструменты

потребуются следующие инструменты

• Ножницы по металлу.
• Циркулярная пила с мелкими зубьями.
• Электролобзик.
• Ручная ножовка.

Главное, при резке металлических панелей не использовать углошлифовальную машинку.

Ее применение приводит к повреждению полимерного слоя, из-за чего элемент придет в негодность.

Комплектующие, без которых не удастся завершить строительство:

• Карниз, отливы и откосы, нащельники. Их использование является обязательным условием при строении зимнего сарая. Если сэкономить на покупке этих элементов, то это приведет к протеканию стыков, поддуванию швов, попаданию влаги внутрь здания, гниению пола.
• Стыковочные планки, внешние углы.
• Утеплители в виде монтажной пены, герметика и уплотняющей ленты. Швы панелей на базе ОСБ обязательно пропенивают. Стыки на металлических элементах закрывают уплотняющей лентой. Чтобы не допустить попаданию внутрь сарая холодного воздуха, применяют теплоизолирующие полосы. В местах состыковки кровельных панелей проходятся герметиком.
• Крепежи: самонарезающиеся шурупы с шайбами.

Какими бывают плиты перекрытий железобетонные

Бывают различные виды железобетонных плит перекрытия, в частности, такие как пустотные, монолитные и ребристые.

Пустотные железобетонные виды имеют внутри себя пространство, они достаточно легкие, отличаются хорошими тепловыми качествами и звукоизоляцией, которые достигаются за счет наличия воздушных пространств. Для выполнения перекрытий железобетонные многопустотные конструкции в основном применяются в строительстве разделений между этажами и чердачных сооружений. Кроме того, они могут использоваться и для строительства зданий, в которых не предполагаются слишком большие нагрузки. Высота таких элементов обычно составляет примерно 220 мм. По ширине они 100 мм, а длина у них может быть различная. Продольные пустоты у таких материалов могут быть разные по диаметру, в зависимости от их назначения, то есть чем выше предполагается нагрузка, тем меньше диаметр пустот.

Виды плит перекрытия.

Пустотные железобетонные плиты перекрытия разделяются на несколько типов:

• сборно-монолитные;
• однопролетные;
• многопролетные.

Многопролетные железобетонные блоки в основном используются для строительства многоэтажных домов.

В помещениях с повышенным уровнем влажности пустотные конструкции перекрытия используются совместно с дополнительными материалами для выполнения гидроизоляции. Такие материалы наносятся поверх панелей дополнительным слоем. Наиболее популярным материалом является рубероид.

Борно-монолитные виды отличаются высокой теплоустойчивостью, они имеют небольшой вес, и их легко монтировать. Свободное пространство, имеющееся внутри, очень удобно использовать для прокладки различного рода сетей снабжения. Подобные материалы имеют небольшую прочность, именно поэтому их лучше всего использовать в строительстве зданий, где отсутствуют большие нагрузки.

Монолитные железобетонные перекрытия представляют собой одну сплошную плоскость армированного типа. Такие варианты перекрытия отличаются самой большой прочностью и весом. Используются монолитные плиты перекрытия для любого типа строительства. Одна такая заготовка может весить до трех с половиной тонн.

Устройство монолитного железобетонного перекрытия.

Монолитные железобетонные типы имеют несколько различных типов, таких как:

• балочные;
• плитные;
• вкладышевые.

Преимущества монолитных состоят в том, что они имеют высокую прочность, они надежные и выдерживают большие нагрузки. Кроме того, есть возможность придать монолитным материалам совершенно любую форму, что делает их просто незаменимыми при проведении архитектурного строительства.

Краткое описание

Крупноразмерная плоская плита изготавливается из армированного бетона. Для готовых изделий характерна достаточно высокая прочность, что объясняет универсальность относительно применения. Материал способен удерживать тепло внутри помещения и не пропускать шумы снаружи. Поверхность панелей гладкая, поэтому во время отделки не требуется шлифовка или толстый слой ровнителя.

Недостатки у плоских ЖБИ сводятся к составу. Бетон имеет высокую плотность, то есть вес кубометра железобетонной стеновой панели. Из-за этого транспортировка и монтаж осуществляются с обязательным участием спецтехники.

Характеристики

Размеры стеновых панелей железобетонных регламентируются действующими стандартами. Типовыми параметрами считаются 1,8х12 и 1,2х6 м. При этом существуют три допустимых предела относительно погрешностей:

• до 4 м — 5 мм;
• до 8 м — 6 мм;
• свыше 8 м — 8 мм.

Также к типовым размерам (длина) относятся:

• 12 и 6,9 м — промышленные объекты, производственные цеха;
• от 1,5 до 3 м — стены с технологическими проемами под окна;
• от 1,48 до 2,98 м — входные зоны с дверными проемами.

Толщина железобетонных стеновых панелей должна быть кратной 10, 20 или 50 мм. Во время изготовления ЖБИ учитываются проектные данные и номинальные параметры защитного слоя бетона, который укрывает армирующий стальной каркас. Здесь различия обоснованы условиями эксплуатации, типом используемого композита. Последний может быть по плотности:

• 700 кг/м³ — особо легким, с пористым наполнителем;
• до 1800-2500 кг/м³ — легкий или тяжелый;
• свыше 2500 кг/м³ — особо тяжелый.

Если рассматривать параметры в целом то, длина готовых плит составляет 1,2-12 м с шагом в 1,2 м, за исключением 4,8 м. Высота равна 0,6-4,2 м с шагом в 0,3 м, за исключением 2,8 м. Толщина может быть равной от 0,2 до 0,4 м. Допустим шаг в 25 мм.

Маркировка

Любое готовое изделие имеет название и технические характеристики, которые отражаются на упаковке или в техпаспорте. ЖБИ для удобства определения конкретного образца маркируют, например, ПСТ 63.18.2,5-ТП-11/12.

Здесь сначала указывается тип ЖБИ и физические параметры. В примере это стеновая трехслойная панель. Габариты: длина 63 дм, высота 18 дм, толщина 2,5 см. Перед этим нередко присутствует цифра. Она говорит о способе производства: 1-3 — монолитная плита, 4-6 — составная. Также может быть написано В — внутренний или Н — наружный ЖБ элемент.

Далее указана информация о том, из чего выполнена плита. В частности Т — тяжелый. Бывает также Л — легкий, Я — автоклавный ячеистый. “П” в примере относится к третьему информационному блоку — дополнительные характеристики. К ним относятся дата производства и свойства:

• О, П и Н — очень низкая, низкая, нормальная паропроницаемость соответственно;
• М — морозостойкость с верхним предельным значением в -40 градусов по Цельсию;
• С — сейсмоустойчивость превосходит порог в 7 баллов.

В этот блок также может быть внесена информация о форме, торцевом исполнении. Если имеются проемы, то отражены местонахождение и их тип. То же касается штроб. Производитель здесь пишет о закладных, наличии арматуры для снижения нагрузки.

Классификация

Разнообразие готовых изделий обосновано разным составом, конструктивными особенностями, назначением.

В таблице рассмотрены основные подвиды плоских ЖБИ и краткое описание.

Назначение и расположение плит в здании
Внутренние стеновые панели железобетонные: ●     для внутреннего расположения в качестве несущих элементов; ●     для неотапливаемых сооружений.	бетон прочностью В12,5 или В15; высота — по этажу (до 3,5 м); длина — до 10 м; вес — до 12 тонн.
Перегородки	высокопрочный бетон, гипсобетон; армирование; сетка из стальной проволоки либо стержневой каркас из термо-механической стали (А-III, Ат — IIIc) с антикоррозионной защитой; размеры идентичны используемым наружным плитам.
Железобетонные наружные стеновые панели для отапливаемых строений	легкий, ячеистый бетон или тяжелый с теплосберегающей прослойкой (пористый наполнитель); высота 3 м; длина — как правило, 6 м.
Послойное исполнение
Однослойные	снаружи должна быть защитная отделка из ЦПС толщиной 20-40 мм; применяется автоклавный ячеистый бетон с небольшой теплопроводностью или композит с пористым наполнителем.
Двухслойные	сплошное исполнение; слои: несущий из армированного композита, оштукатуренная теплоизоляция (пенобетон, пеностекло, цементный фибролит, полиуретан, минеральная вата или каменная вата) либо конструкционный легкий бетон слоем от 10 мм; при монтаже монолит обращают внутрь здания, он дополнительно выполняет пароизоляционную защиту.
Трехслойные железобетонные стеновые панели (производство строго регламентировано двумя государственными стандартами: 31310 от 2005, 13015 от 2003 года).	наружный и внутренний слой ребристые — армированный тяжелый или легкий бетон с высокой плотностью; сердцевина — теплоизолятор; между слоями — технологический зазор для снижения теплопотерь; соединение железобетонных плит производится за счет сварного каркаса из арматуры. длина — 6, 12 или 15 м; высота — 3 м.

ЖБИ с двумя, тремя слоями иначе называют сборными стеновыми железобетонными панелями. Последние считаются самыми востребованными за счет улучшенных теплоизоляционных свойств. По конструктивному признаку дополнительно среди многослойных аналогов выделяют монолитные и пустотелые образцы.
