Плюсы и минусы чугунной канализации
В число преимуществ чугунных труб входят:
- высокая прочность;
- срок службы — более 80 лет;
- термостойкость;
- отсутствие швов и свищей;
- безвредность для здоровья;
- хорошие звукоизолирующие свойства;
- химическая инертность;
- устойчивость к коррозии и перепадам температуры.
К негативным особенностям конструкций относятся:
- хрупкость;
- большой вес;
- высокая цена изделий;
- необходимость использования дорогостоящего монтажного оборудования.
Качество продукции проверяют на специальных установках в заводских условиях. Герметичность устанавливают внешним контролем после того, как трубопровод заполнится водой, при этом давление в трубе может составлять от 2,5 до 4 МПа в зависимости от классификации изделия и Dy. Отсутствие течи в местах стыков и следов запотевания наружной стенки позволяет считать конструкцию герметичной. Размер труб проверяется специальными приборами. Массу изделия определяют путем взвешивания.
Форма упаковки готовых изделий может быть любой: контейнеры, кассеты, пакеты, связки, скрепленные проволокой, при этом раструбы укладывают в разные стороны. Гарантийный срок при хранении труб составляет 3 года с периодом эксплуатации 2 года.
При выборе комплектующих из чугуна обращают внимание на состояние металла: в нем не должно быть свищей, швов и включения шлака. Дефекты можно определить, простучав изделие: там, где они есть, звук будет отличаться
ГОСТ: технические характеристики ↑
Чугунные трубы для канализационных сетей, с учетом всех норм по ГОСТу, изготавливаются из серого чугуна, металла, который сам по себе является достаточно хрупким, а именно, в отношении работы с ним «на растяжение» или «на изгиб».
Это говорит, в первую очередь, о том, что такой материал, содержащий в своей структуре различные включения графита, может эффективно работать только «на сжатие», т.е. производить формировку исключительно путем литья.
Его низкие температуры кристаллизации, отличная текучесть в расплавленном состоянии и малый коэффициент усадки позволяет формировать из чугуна не только механизмы, применимые в машиностроении, но также и отменные канализационные трубы.
Чтобы повысить прочность чугуна его, как правило, легируют кремнием, магнием, хромом, титаном, никелем и прочими добавками, которые способны довести этот сплав до высокопрочного или ковкого чугуна.
В производстве труб теоретически можно использовать любой вид чугуна потому, что серый, высокопрочный или ковкий практически одинаково подходят под свойства и технические характеристики для эффективной эксплуатации канализационных систем.
Фото: выпуск и соединение чугунных труб
Но по большому счету, для изготовления такой продукции, как канализационные трубы для наружной канализации, все используют серый чугун, что является наиболее практичным решением производителей.
Самым распространенным способом изготовления чугунных труб для канализационных систем является метод центробежного литья, который обеспечивает трубам равномерность толщины стенок, высокую плотность материала и заметную экономию в расходе производственного сырья, а, соответственно, и его невысокую стоимость наряду с отменным качеством.
Например, покрытие из нефтяного битума внутренних стенок трубы делают поверхность гладкой, а значит, снижают коэффициенты трения водной среды нечистот и увеличивают текучесть канализационных стоков с включенными в их состав частицами.
Фото: фасонные части канализационных труб из чугуна
Фасонные части зачастую изготавливают из ковкого чугуна потому, что все соединительные участки типа муфт, переходников, уголков, тройников и прочих элементов трубопроводов могут иметь гарантии наибольшей эксплуатации по времени.
Ведь ковкий чугун имеет отличные антифрикционные и пластичные свойства, которые позволяют применять такие трубы и их соединительные элементы в агрессивной среде, смешанной с газами или постоянной водной среде.
Технические характеристики:
- высокая прочность;
- отличная устойчивость к износам (максимальный срок эксплуатации 80-100 лет);
- заметная стойкость к коррозийным повреждениям;
- отменные звукоизоляционные свойства;
- податливость в литье и формировке;
- необходимый низкий коэффициент термического расширения;
- устойчивость к возгораниям: пожаробезопасность и негорючесть;
- полное отсутствие выделений токсичных веществ: экологичность;
- сравнительная монолитность монтированных чугунных труб за счет их тяжелого веса.
Данные трубы выпускают различного веса, диаметра, длины, толщиной стенок, а потому сделать свой выбор в пользу тех или иных труб для монтажа всей канализационной сети не составит большого труба.
Учитывая все технические характеристики, можно заметить какую выгоду и практичность обеспечивает применение чугунных труб и их соединений в системе централизованной или автономной канализации.
Разновидность труб
Для грамотно организованного отвода стоков трубы должны быть стойкими, долговечными и гладкими изнутри. Существует 2 основных материала для изготовления таких изделий: металл и пластик. Вторые делятся на 3 вида:
- ПВХ – поливинилхлорид. Прочные и стойкие к ультрафиолету, но не выдерживают высокую температуру горячей воды и воздействие агрессивной среды. Применяются для внутренних и внешних канализаций.
- ПЭТ – полиэтилен. Рабочая функциональность в пределах температур -40 +40 С°, не рекомендуется к использованию в системе слива горячей воды.
- ПП – полипропилен. Способны прослужить 100 лет, обладают высокой стойкостью к перепадам температур и к жестким химикатам. Используются во внутренних системах сточных вод.
Чугунная система отводов стоков – это устаревший вариант. Несмотря на то, что она долговечная и прочная, полностью заменяется на пластиковую. Это происходит не из-за недостатков металла, а из-за преимуществ ПВХ.
Также пластиковые трубы делятся по плотности и твердости. От этого зависит на какой магистрали они будут использоваться:
- SN-2. Изделия из легкого материала, используются на участках с минимальной нагрузкой. Установка которых производится неглубоко и не под транспортными дорогами.
- SN-4. Имеют более плотный материал, могут прокладываться под дорогами с небольшой загруженностью.
- SN-8. Наиболее плотные и тяжелые изделия, предназначаются для использования под автомагистралями и промышленными предприятиями.
ПВХ – поливинилхлорид трубы
Виды чугунных труб
Существует несколько видов чугунных труб:
- ВЧШГ – напорные трубы;
- ЧК – безнапорные трубы;
- SML – безраструбные трубы;
- ЧНР – напорные раструбные трубы.
Напорные чугунные трубы ВЧШГ
Аббревиатуру, входящую в название трубы чугунные ВЧШГ – ГОСТ расшифровывает как «высокопрочный чугун с шаровидным графитом». Получается такой чугун при его модифицировании магнием. Образующиеся в процессе такой обработке мини-сферы графита придают улучшенному материалу прочность и пластичность. Практически полностью исключается возможность образования трещин. В отличие от серого, такой чугун очень близок по своим свойствам к углеродистой стали.

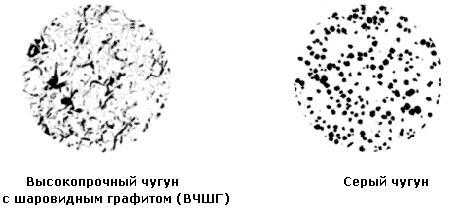

ВШЧГ имеет особую структуру
Труба чугунная ЧШГ весьма надежна. Она обладает:
- эластичностью;
- ударопрочностью;
- отличной прочностью на изгиб;
- коррозионной стойкостью;
- хорошей приспосабливаемостью к изменениям климатических условий.
Составляющие трубы из ВШЧГ
Именно благодаря свойствам модифицированного чугуна изготовленные из него трубы получают применение в разных областях:
- Канализация. Канализационная чугунная труба ВЧШГ с успехом используется при устройстве сети канализации в больших жилых и промышленных помещениях.
- Водопровод. Обеспечение населения питьевой водой и производства водой технической.
- Магистрали, работающие под давлением. Наиболее ответственные узлы таких магистралей составляют трубы чугунные напорные ВЧШГ, выдерживающие рабочее давление до 1,8 МПа.
- Буровые установки. Здесь комплектация происходит в основном чугунными бурильными трубами небольшого диаметра.
- Газопроводы.
- Нефтепроводы.
Безнапорные трубы ЧК
Безнапорные чугунные канализационные (ЧК) трубы изготавливаются из серого чугуна, графит в котором имеет пластинчатую форму. Прочность таких труб несколько ниже труб ВЧШГ, и используются они на участках, не испытывающих экстремальных нагрузок.
Труба чугунная ТЧК – труба раструбная. На одном ее конце находится расширение, обеспечивающее надежное присоединение к ней следующей трубы при сборке всей системы. Такие трубы применяются при монтаже безнапорной системы, отводящей хозяйственно-бытовые и канализационные стоки небольших жилых и промышленных зданий.
Раструб облегчает соединение труб
Используйте чугунные трубы для устройства канализационной системы на дачном участке. Долговечность и надежность работы такой системы гарантирована на многие годы.
Безнапорные чугунные канализационные трубы вполне можно использовать совместно с пластиковыми трубами. Резиновые переходные манжеты обеспечат надежное крепление на стыках труб, произведенных из разных материалов. Еще одним достоинством таких труб является возможность их демонтажа и повторного использования.
Безраструбные чугунные трубы SML
Из чугуна с высоким содержанием графита методом центробежного литья изготавливаются трубы чугунные канализационные SML. С внутренней стороны эти трубы покрываются специальным эпоксидным составом. Благодаря такой защите сведена к минимуму вероятность образования внутри труб наслоений и осадков, повышается их устойчивость и долговечность при контакте с агрессивными средами.
Производство чугунной трубы
Отличительные эксплуатационные свойства и преимущества безраструбных труб SML:
- Высокая прочность.
- Малая изнашиваемость. Периоды между проведением необходимых ремонтных работ увеличиваются, что позволяет значительно снизить эксплуатационные расходы.
- Способность выдерживать высокие температуры.
- Коррозионная стойкость. Возможно использование таких труб для транспортировки любых агрессивных и коррозионно-опасных жидкостей.
- Хорошая стойкость к ударам.
- Негорючесть. Дополнительная огнезащита таким трубам не требуется.
- Акустический комфорт. Нет необходимости использовать добавочную шумозащиту.
- Отсутствие раструбов на концах труб позволяет соединять их между собой хомутами.
Внешний вид чугунных SML труб
Благодаря вышеперечисленным свойствам SML труба чугунная безраструбная применяется:
- для устройства отвода хозяйственно-бытовых и канализационных стоков жилых зданий;
- для отвода сточных вод различных производств;
- для внутренних, а также наружных инженерным систем общественных помещений, предъявляющих к ним повышенные требования по шумозащие и пожаростойкости (многоэтажные гостиницы, офисные здания, учебные заведения, вокзалы, больницы и т.п.).
Определение диаметра условного прохода
В независимости от материала из которого производятся канализационные трубы и сферы их предназначения они имеют действующие нормативные размеры:
- D – наружный диаметр;
- d – диаметр изнутри;
- S – толщина стенки;
- Dy – условный проход.
На маркировке чугунной продукции ставится знак внутреннего диаметра, в то время как на пластиковых чаще всего обозначают наружные размеры. Внешняя ширина изделия для всех категорий остается неизменной, меняется только толщина стенок. Например, если у трубы D = 33.5 мм, то S может варьировать в пределах 2.8-4 мм. От толщины стенок зависит уровень прочности изделия и устойчивость к внутреннему и внешнему давлению. Инженеры по расчетам гидродинамики, для всех внутренних диаметров, используют одну приблизительную цифру 25 мм и называют ее условным проходом.
Условный проход – это максимальная пропускная способность трубопровода. От ее величины напрямую зависит эффективность и работоспособность конструкции. При знании размеров внутреннего просвета можно правильно подобрать соединительные элементы, чтобы канализация имела целостный вид без угрозы разгерметизации.
Вся продукция отечественного и зарубежного производства имеет условный проход, наиболее подходящий к ближайшему нормативу по ГОСТ 28338-89 и ГОСТ 3262-75.
Определение диаметра условного прохода
Помимо пропускной способности канализации, также необходимо рассчитать угол ее наклона. Эти параметры напрямую зависят от размеров изделия и материала его изготовления. Формула расчета угла наклона: V× (H / D)½ ≥ K. Где:
V – скорость движения стоков;H – степень наполнения;D – внешний диаметр;K – величина шероховатости внутренних стенок, у полимеров = 0,5.
Диаметр трубы с уклоном
Чем больше уклон, тем выше скорость потока отходов. Меньше засоряется канализация и в состоянии обслужить большее количество помещений.
Соблюдение общепринятых правил организации отвода стоков гарантирует бесперебойную функциональность системы. В современных проектах все чаще практикуется скрытый тип монтажа конструкции. Это значит, что если установка произведена неверно – возникнут трудности во время ремонтных работ.
Достоинства и эксплуатационная сфера чугунных труб
Как и любое другое изделие, чугунная труба имеет свои достоинства. Рассмотрим преимущества чугунных деталей перед современными пластмассовыми:
- они отличаются высокими прочностными характеристиками;
- чугунные трубы являются износостойкими;
- чугун обладает хорошими звукоизоляционными свойствами;
- детали из этого материала отличаются пожароустойчивостью;
- являются резистентными к температурным колебаниям;
- обладают низким коэффициентом растяжения.
Рассмотрим, в каких случаях рекомендуется прокладка труб из чугуна:
- на промышленных предприятиях, которые относятся к пищевой отрасли;
- на фабричных предприятиях;
- на фермах;
- в сооружениях, оборудованных под санатории (если имеется выход геотермальных источников);
- в сооружениях, оборудованных под здравоохранительные цели;
- в образовательных учреждениях.
Чугунные трубы применимы для подземных и наземных систем водоотведения
Чугунные трубы отличаются большим весом, поэтому их монтаж является довольно трудоёмким. Изделия с большими показателями сечения при монтаже требуют использования специальной техники.
Размеры и область использования трубы
Существуют определенные стандарты, согласно которым размер канализационной трубы зависим от области её использования. Так, в кухонные и раковинные стоки устанавливается трубопровод, диаметр которого 40–50 мм, а в канализацию, ведущую из унитаза – 75–100 мм.
Зависимость диаметра и области использования
Стандартные параметры зависят от объема воды, которое должно уйти из емкости за определенное время. Например, в квартире многоэтажного дома стоят стандартные унитазы, из которых за небольшой промежуток времени должен выйти большой объем воды вместе с отходами. Поэтому, в большинстве случаев для унитазов выбирается диаметр пластиковых или чугунных труб не менее 110 мм.
Таблица, как выбрать внутренний диаметр для канализационной трубы в зависимости от использования отвода:
| Для посудомоечной, стиральной машины | 25 мм |
| Для соединения трубопроводов со стоком ванной, душевого бокса, раковины, мойки на кухне | 32 мм |
| Обеспечение разводки канализационной системы в помещении | 50 мм |
| Установка напорных труб внешнего водопровода, канализации, водосточных труб, подбор диаметра для унитаза | От 110 до 200 мм |
Если у Вас нестандартные параметры водопроводных систем, то перед установкой канализации нужно определить зависимость между количеством сточных вод и скоростью их отхода. Для этого рассчитываются определенные геометрические параметры.
Помимо того, что правильный диаметр позволяет рассчитать скорость отвода воды, прочистка труб также проводиться с учетом этого параметра. Например, сейчас очень популярна технология чистки канализаций системами Кёрхер, но они используются только на трубах с диаметром от 100 мм.
Проверка чугунных труб перед монтажом
Подготовка чугунных изделий – это важнейший этап в проведении ремонтных или монтажных работ. В первую очередь, транспортировка таких труб должна быть очень аккуратной именно из-за хрупкости материала.
Транспортировка и укладка труб — очень ответственные процессы, так как при неосторожном обращении повредить чугунную трубу очень легко
Даже если изначально конструкция не имела фабричных изъянов, но была повреждена при транспортировке, в дальнейшем трубопровод может лопнуть под действием воды в месте дефекта. Нанести вред чугунной трубе может даже падение с незначительной высоты.
Во избежание ремонта системы сразу после пуска, перед установкой следует провести следующие мероприятия:
- проверить края труб и раструбы на наличие неровностей;
- осмотреть изделие по всей длине — заданный диаметр должен быть выдержан на всей протяженности трубы;
- оценить качество битумного покрытия: оно не должно быть липким или становиться таковым при нагревании;
- убедиться в наличии на рабочем месте пакли и цемента для заделки раструбов (если устанавливается раструбная канализация).
После сборки каждой секции трубопровода желательно проводить простукивание. Это даст возможность оценить точность сборки и надёжность креплений. В итоге правильно собранная система должна звучать полностью. Если при простукивании не слышны какие-либо секции, значит, в этих местах была допущена ошибка.
Разновидности чугунных труб согласно ГОСТу
Все трубы чугунные по ГОСТ подразделяются на 4 вида. Рассмотрим их:
- напорные ВЧШГ (высокопрочный чугун с шаровидным графитом) трубы, по которым рабочая среда передвигается под давлением. Необходимые показатели давления, как правило, нагнетаются с помощью насосного оборудования;
- безнапорные, которые используются при монтаже канализационных коммуникаций;
- безраструбные. Трубы, которые выпускаются без соединительного элемента — раструба;
- напорные с раструбом.
Напорные изделия производятся в диапазоне диаметров от 100 до 300 мм. Шаровидная структура графита влияет на основные характеристики таких труб:
- высокая устойчивость к губительному воздействию коррозии;
- продолжительность эксплуатационного срока ВЧШГ труб выше, чем у стальных изделий в 3–5 раза;
- хорошая резистентность к перепадам температур;
- устойчивость к агрессивным химическим соединениям;
Напорные ВЧШГ трубы могут соединяться двумя способами:
- посредством специальной уплотнительной прокладки из резины;
- с помощью раструба.
Наличие раструба в значительной мере упрощает монтаж чугунных труб
Безнапорные трубы, изготавливаемые из серого чугуна и используемые при монтаже канализационных конструкций, обладают следующими характеристиками:
- пластичность;
- прочностные характеристики этих изделий уступают аналогичному показателю ВЧШГ труб;
- многоразовость использования.
Их, как правило, монтируют в тех местах канализационной конструкции, где исключаются большие нагрузки. Безнапорные канализационные трубы часто используют в комбинации с полимерными изделиями. Стыковка чугунных и полимерных деталей производится за счёт специальных резиновых переходных элементов.
Безраструбные трубы изготавливаются из чугуна, в котором содержится довольно много графита. Внутренние стенки таких деталей на стадии производства обрабатывают эпоксидным составом. Эта процедура позволяет избежать солевых отложений на стенках труб, а также повышает коррозийную стойкость. Рассмотрим и другие характеристики безраструбных чугунных деталей:
- высокий коэффициент шумоизоляции;
- пожароустойчивость;
- высокая прочность;
- устойчивость к высоким температурным показателям.
Стыковка таких труб между собой производится посредством хомутов, что позволяет получить герметичное соединение двух деталей без использования дополнительных уплотнительных материалов.
Раструбные напорные изделия отличаются высокой коррозийной устойчивостью и используются для монтажа канализационных линий. Основное достоинство этих деталей — долгий эксплуатационный срок, а главный минус — хрупкость чугунного материала, что усложняет прокладку канализации.
Как определить размеры труб
Полипропиленовые, поливинилхлоридные и другие пластиковые коммуникации иностранного производства, чаще всего обозначаются дюймами. Также может быть, что Вам нужно установить крепления на трубопроводе, но его размеры также даны в дюймах, в то время как труба обозначена в мм.
Трубная дюймовая резьба
Для этого нужно перевести известные дюймовые размеры в миллиметровые. Согласно данным, 1 дюйм – это 25,4 мм. Получается, что труба с диаметром 2 дюйма = 50,8 мм, и т. д. Очень часто используются дробные значения, так помечаются хомуты, штуцера, муфты и коммуникации.
Рассмотрим в таблице их значение:
| В дюймах | В миллиметрах | В дюймах | В миллиметрах |
| 1/8 | 3,2 | 1 1/8 | 28,6 |
| 1/4 | 6,4 | 1 1/4 | 31,8 |
| 3/8 | 9,5 | 1 3/8 | 34,9 |
| 1/2 | 12,7 | 1 1/2 | 38,1 |
| 5/8 | 15,9 | 1 5/8 | 41,3 |
| 3/4 | 19 | 1 3/4 | 44,4 |
| 7/8 | 22,2 | 1 7/8 | 47,6 |
| 2 1/8 | 54 | 3 1/8 | 79,4 |
| 2 1/4 | 57,2 | 3 1/4 | 82,6 |
| 2 3/8 | 60,3 | 3 3/8 | 85,7 |
| 2 1/2 | 63,5 | 3 1/2 | 88,9 |
| 2 5/8 | 66,7 | 3 5/8 | 92,1 |
| 2 3/4 | 69,8 | 3 3/4 | 95,2 |
| 2 7/8 | 73 | 3 7/8 | 98,4 |
Трубы пвх разных диаметров
Но, при измерении раструба вручную, например, линейкой, всегда берется ближайший минимальный размер. Например, диаметр в миллиметрах канализационной трубы для раковины равен 34. Получается, что наружный диаметр равен 1 ¼ дюйма. Будьте внимательны при подборе размеров, иначе придется дополнительно покупать прокладки или переходники. Но муфта выбирается исходя из ближайшего большего показателя, т. е., 34 мм будет считаться 1 3/8 дюйма.
Видео: Стыковка труб разных диаметров в канализации.
Стальные двусторонние коммуникации могут иметь различные показатели на разных сторонах, нужно перепроверять данные. Это можно сделать путем опытных замеров штангенциркулем или пробковым калибром.
Таблица: Диаметры керамических труб
Чугунные канализационные трубы
Для внутренних канализационных сетей применяют преимущественно чугунные, покрытые битумом, канализационные трубы и фасонные части для их соединения.
Чугунные канализационные трубы изготовляют одно-раструбными диаметром 50, 100 и 150 мм. Длина труб составляет от 250 до 2000 мм с интервалом 250 мм.
Трубы и фасонные части покрываются битумом при нагревании до 150 °С для защиты их от действия агрессивных сточных вод. Канализационные трубы предназначаются для работы без напора, поэтому толщина их стенок невелика и составляет 4—5 мм, т. е. меньше, чем толщина стенок водопроводных чугунных труб.
В настоящее время изготовляют следующие чугунные фасонные части для труб диаметром от 50 до 150 мм: колена под углом 90°, отводы под углом 110, 120, 135 и 150° и колена пологие и низкие для установки в местах поворота трубопроводов; отступы со смещением на 75 и 100 мм для обхода выступающих частей строительных конструкций; муфты (двойные раструбы) для соединения прямых трубопроводов одного диаметра; переходы одно- и двухраструбные для соединения прямых трубопроводов разных диаметров; тройники косые (под углом 45 и 60°) и прямые (под углом 90°) для присоединения ответвлений трубопроводов; кресты косые (под углом 45 и 60°) и прямые одно- и двухплоскостные, применяемые для тех же целей, что и тройники; патрубки для соединения чугунных труб с керамическими; ревизии нормальные и удлиненные, устанавливаемые на стояках для осмотра и прочистки трубопроводов.
Рис. 1. Размеры чугунных труб
Ревизия представляет собой патрубок с боковым отверстием, имеющим овальный фланец и закрываемым чугунной крышкой с резиновой прокладкой на четырех болтах.
Кроме того, применяют заглушки (чугунные пробки) для так называемых прочисток — отводов или тройников.
В связи с применением в настоящее время типовых планировок санитарных узлов жилых домов с внедрением индустриальных методов монтажа внутренней канализации возникает необходимость в типизации и укрупнении узлов канализационных трубопроводов с целью замены ими большого числа устанавливаемых рядом простых фасонных частей.

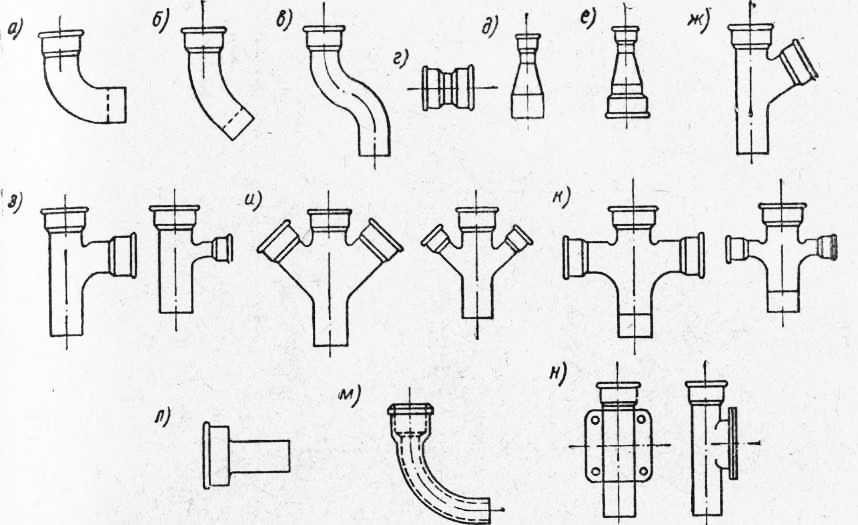

Рис. 2. Фасонные части чугунных канализационных труб
Применение укрупненных фасонных частей позволяет уменьшить число соединений канализационных трубопроводов и снизить трудоемкость монтажных работ. На рис. 3 показаны некоторые укрупненные фасонные части для канализационных трубопроводов, изготовляемые промышленностью: восьмерики и пятерики, которые объединяют при установке нескольких санитарных приборов. Размеры фасонных частей приняты с таким расчетом, чтобы при сборке канализационных стояков в типовых жилых секциях домов количество элементов в пределах одного этажа составляло не более трех.
Соединение чугунных канализационных труб производят стыковкой в раструб. Стыки должны быть водо-и газонепроницаемыми. Для этого кольцевое пространство в раструбе, предварительно очищенное, плотно и равномерно законопачивают просмоленной или битуми-низированной прядью на глубину, не доходящую на 28— 30 мм до края раструба. Оставшееся не заполненным прядью пространство зачеканивают асбоцементом или заливают асфальтовой мастикой. Трубы укладывают, как правило, таким образом, чтобы раструбы были обращены в сторону, противоположную направлению движения воды.
Рис. 3. Укрупненные фасонные части канализационных труб
При сборке монтажных узлов из чугунных канализационных труб приходится их рубить. Для механизации рубки можно использовать приводной пресс типа ВМС-33 или ВМС-36, при этом перерубка производится с помощью четырех подвижных ножей, вмонтированных r патроны головок механизмов.
5 Технические требования
5.1 Чугунные канализационные трубы и фасонные части к ним следует изготавливать в соответствии с требованиями настоящего стандарта, по конструкторской и технологической документации, утвержденной в установленном порядке.
5.2 Характеристики
5.2.1 Трубы и фасонные части к ним не должны иметь дефектов, ухудшающих их монтажные и эксплуатационные качества: заливов, наростов, капель металла, шлаковых наслоений на наружной и внутренней поверхностях. Допускается устранение незначительных дефектов, обусловленных способом производства и не ухудшающих качества изделий.
5.2.2 Трубы и фасонные части к ним не должны иметь отбела по всей наружной поверхности глубиной более 1 мм, а на торцах и наружной поверхности гладких концов труб на длине 60 мм от торца и в местах разъема литейных форм на фасонных частях — глубиной более 2 мм.
5.2.3 Отклонения от номинальных размеров внутренних диаметров раструбов труб и фасонных частей и наружных диаметров гладких концов труб и хвостовиков фасонных частей (до нанесения на изделие антикоррозионного покрытия) не должны превышать ±2 мм. Отклонения от размеров строительных длин в изделиях всех типов и диаметров не должны превышать ±0,9%.
5.2.4 Допускается утолщение не более чем на 2 мм стенок гладких концов труб на участке длиной до 150 мм и хвостовиков фасонных частей на участке длиной до 70 мм от их торцов с соответствующим уменьшением внутренних диаметров изделий в этих местах, а также закругление с наружной стороны торцов гладких концов труб и хвостовиков фасонных частей.
5.2.5 Предельные отклонения от номинальных размеров отливок изделий, за исключением регламентированных в 3.2.3 и 3.2.4, должны соответствовать 11 т классу точности по ГОСТ 26645.
5.2.6 Отклонения от расчетных значений масс изделий, установленных в стандартах на конструкции, и размеры этих изделий (при подсчете которых плотность чугуна принята равной 7,1 г/см) должны соответствовать 11 т классу точности по ГОСТ 26645.
Отливки, масса которых превышает максимальную, признаются годными при условии, что по всем прочим качественным характеристикам они соответствуют настоящему стандарту.
5.2.7 Отклонения от прямолинейности труб 100 и 150 мм не должны превышать 2 мм на 1 м длины, а труб 50 мм — 5 мм на 1 м длины.
5.2.8 Трубы и фасонные части в сборе после нанесения на их внутренние и наружные поверхности антикоррозионного покрытия и заделки раструбов должны выдерживать гидравлическое давление не менее 0,1 МПа (1,0 кгс/см).
5.3 Требования к сырью, материалам и комплектующим изделиям
5.3.1 Трубы и фасонные части к ним должны изготавливаться из серого чугуна с пластинчатым графитом по ГОСТ 1412 и в соответствии с требованиями к отливкам по ГОСТ 26358.
5.3.2 Наружная и внутренняя поверхности труб и фасонных частей должны быть покрыты антикоррозионным составом на основе битумов марки БНИ IV-3 по ГОСТ 9812 или другими составами, обеспечивающими температуру размягчения антикоррозионного покрытия не ниже 333 К (60 °С) и условия эксплуатации УХЛ 4 ГОСТ 15150.
Антикоррозионное покрытие должно быть сплошным, прочным, гладким, без трещин и пузырей, прочно сцепленным с металлом изделий и не должно быть липким.
На поверхности покрытия труб допускаются кольцевые отпечатки от опор для перекатывания труб, а на поверхности покрытия фасонных частей — следы от крючков подвесок цепных конвейеров, а также потеки, вызываемые стоком антикоррозионного состава с труб и фасонных частей, или несплошности покрытия.
5.4 Комплектность
5.4.1 Предприятие-изготовитель должно комплектовать трубы и фасонные части для поставки в ассортименте, определяемом заказом потребителя.
5.5 Маркировка и упаковка
5.5.1 Трубы и фасонные части должны иметь маркировку, отлитую или нанесенную несмываемой краской на торцевой или образующей поверхности раструба или непосредственно за раструбом и включающую:
— товарный знак предприятия-изготовителя;
— условное обозначение изделия;
— обозначение настоящего стандарта.
5.5.2 Трубы упаковывают в контейнеры, пакеты, в кассеты или в связки, увязанные проволокой.
При упаковке трубы укладывают раструбами попеременно в противоположные стороны. Фасонные части укладывают на ящичные поддоны или контейнеры по ГОСТ 26598, при этом грузоподъемность контейнера должна быть использована полностью.
6 Правила приемки
6.1 Трубы и фасонные части принимают партиями. Партией считают количество труб и фасонных частей, изготовленных в течение одной смены и оформленных одним документом о качестве.
6.2 Для проверки соответствия труб и фасонных частей требованиям настоящего стандарта предприятие-изготовитель проводит приемосдаточные и периодические испытания изделий.
6.3 При приемосдаточных испытаниях проводят проверку изделий на соответствие требованиям:
5.2.2 — 0,5% изделий от партии;
5.2.1 и 5.3.2 в части внешнего вида антикоррозионного покрытия — 100% изделий в партии;
5.2.3-5.2.8, 5.3.2 в части липкости антикоррозионного покрытия — не менее 2% изделий от партии.
6.4 Периодические испытания проводят не реже одного раза в квартал.
6.5 Периодическим испытаниям подвергаются изделия, выдержавшие приемосдаточные испытания.
6.6 При периодических испытаниях проводят проверку изделий на соответствие требованиям 5.2.3; 5.5.1 и 5.3.2 в части определения температуры размягчения антикоррозионного покрытия и прочности сцепления его с металлом в объеме 0,5% изделий от партии.
6.7 Потребитель имеет право проводить контрольную проверку труб и фасонных частей по любому показателю качества, соблюдая порядок отбора изделий, приведенный в 6.3; 6.6, и применяя методы контроля, указанные в разделе 7.
6.8 Если при проверке хотя бы одно изделие по какому-либо показателю не будет соответствовать требованиям настоящего стандарта, то проводят повторную проверку по этому показателю удвоенного числа изделий из той партии.
При неудовлетворительных результатах повторной проверки партию изделий бракуют или проводят поштучную приемку изделий с проверкой показателей, по которым при повторной проверке были получены неудовлетворительные результаты.
СНиП
Перед тем, как купить канализационные трубы большого диаметра, нужно ознакомиться с требованиями СНиП. Бывают системы, предназначенные для использования в больших городах, соответственно у них больше диаметры, и коммуникации, которые применяются в поселках городского типа или селах. Исходя из норм, указанных в санитарных нормах и правилах:
- Для монтажа канализации в городских сетях с потоком более 300 кубических метров за 24, используются трубы диаметром 150 мм;
- Чтобы осуществить прокладку водоотвода для производственных помещений – до 130 мм, но необходимо использовать уплотняющий манжет;
- Укладка труб для ненапорных канализаций разрешается с коммуникациями до 100 мм.
Производством и установкой труб для канализации занимаются различные отечественные и зарубежные компании. Цена на коммуникации напрямую зависит от диаметра и материала стока. Перед установкой уже подобранных трубопроводов, желательно проконсультироваться со специалистом, чтобы предупредить возможные протечки и аварийные ситуации из-за несоответствия требования и купленных труб.
