Различные материалы для фальцевой кровли

Для создания фальцевой кровли используются различные материалы, которые могут отличаться по своим характеристикам и внешнему виду. Некоторые из наиболее популярных материалов для фальцевой кровли:

1. Медь

Медь является одним из самых привлекательных материалов для фальцевой кровли. Она обладает высокой коррозионной стойкостью и с течением времени приобретает античный вид, придающий зданию особую элегантность.

2. Цинк

Цинковая фальцевая кровля отличается высокой прочностью и стойкостью к воздействию окружающей среды. Она может быть окрашена в различные цвета, что позволяет подобрать идеальное решение для вашего дома.

3. Алюминий

Алюминиевая фальцевая кровля является легкой и прочной альтернативой металлическим покрытиям. Она не подвержена коррозии и обеспечивает долговечность кровли.

4. Битумная черепица

Битумная черепица с фальцевым соединением является более доступным вариантом для создания кровли с фальцами. Она имитирует натуральные материалы, такие как камень или дерево, и обеспечивает надежную защиту от внешних воздействий.

79
80

81
82
83
84
85

86
87
88
89
90

91
92
93
94
95

96
97
98
99
100

101
102
103
104
105

106
107
108
109
110

111
112
113
114
115

116

О фальцевой кровле

Строительство фальцевых кровель стало набирать силу в эпоху промышленной революции, более 200 лет назад. Интерес к металлическому покрытию, имеющему такую давнюю историю, остается устойчивым и ваши дни. Данная технология монтажа основана на соединении соседних листов швом особой конструкции — фальцем, чье преимущество состоит в особой форме, обеспечивающей отличные эксплуатационные характеристики конструкции.

Став обязательной чертой городского пейзажа (и такого архитектурного направления, как русский классицизм), характерное покрытие украшает сегодня не только исторические центры российских городов, но и многочисленные загородные дома. Покрытие остается популярным в Северной Европе, особенно в Скандинавии; особенно преуспели в производстве фальцевой кровли в Финляндии.

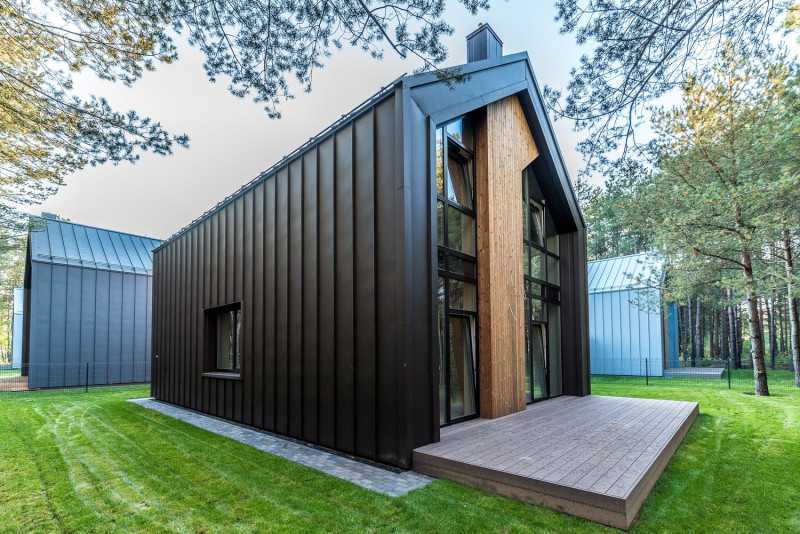

В скандинавском стиле

Источник pinterest.com

Виды фальцевых соединений

Сегодня производители выпускают картины с разными видами соединений, которые определяют уровень надежности и герметичности кровельного покрытия. Это позволяет подобрать оптимально подходящий материал для укрытия любых по сложности и форме крыш.

Одной из самых простых в монтаже является фальцевая кровля с соединением кликфальц. Он считается самозащелкивающимся, поскольку для получения шва достаточно простого нажатия. При этом данный тип шва обеспечивает надежность и герметичность кровельного покрытия. Далее мы подробнее рассмотрим каждый вид подробнее.

Одинарный фальц

Наиболее простой вид соединения картин при устройстве фальцевой кровли, но при этом менее надежный, чем двойной фальц. Одна кромка листа загнута под углом 90°, вторая выполнена с двумя подгибами – 90 и 180°. Применяется для крыш с углом наклона не меньше 10°.

Одинарный фальц бывает 2-х видов:

• Стоячий – для продольного соединения картин.

• Лежачий – для поперечного соединения элементов (при возникновении такой необходимости).

Рисунок 5. Внешний вид одинарного лежачего и стоячего фальца

Двойной фальц

Более сложный вид соединения, обеспечивающий повышенную герметичность покрытия. Это позволяет использовать картины на крышах с уклоном от 3°. Отличается Г-образной формой кромок.

Фото 6. Внешний вид картины с двойным фальцем

Тоже бывает двойной стоячий фальц для продольного соединения картин фальцевой кровли и лежачий – для поперечной стыковки.

Рисунок 7. Внешний вид двойного лежачего и стоячего фальца

Кликфальц

Кликфальц – современный вид соединения листовой фальцевой кровли, не требующий применения специального оборудования и профессиональных навыков. Одна кромка материала оснащена специальным загибом, имитирующим фальц, а другая выполнена в виде защелкивающегося кликфальца (фото 8).

Фото 8. Внешний вид соединения кликфальц

Картины с такими швами применяются для укрытия крыш с уклоном от 16°. Кликфальцевое соединение обеспечивает высокую герметичность, отсутствие крепежных отверстий, так как фиксация производится скрытым методом в отверстия, расположенные вдоль замочной части материала.

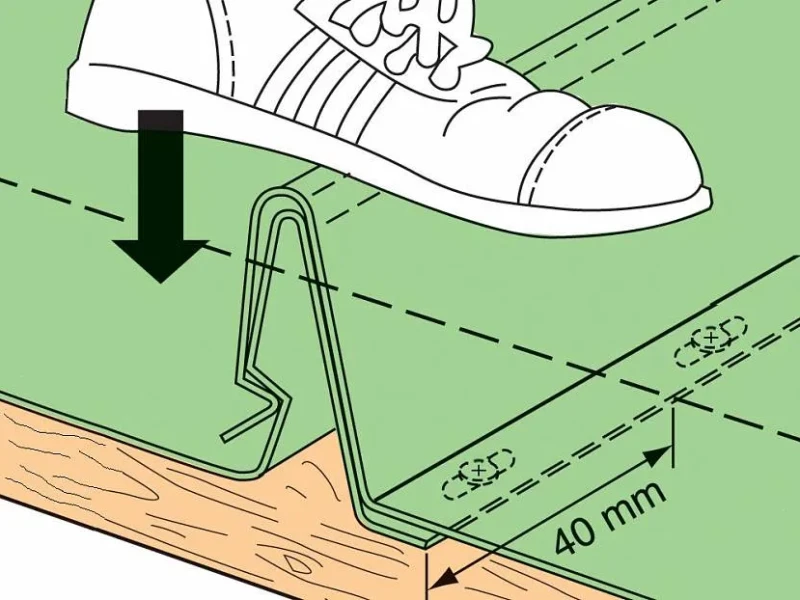

Рисунок 9. Особенности защелкивания замка кликфальцевого шва

Сравнительные особенности кликфальца и двойного стоячего фальца рассмотрены в следующем видео:

Крыши сложной формы

Металл для фальцевых кровель производится в обширной цветовой гамме — этому способствует вариативность оттенков защитно-декоративных покрытий: пурала, пластизола, полиэстера. Финишный слой защищает металл от негативных климатических проявлений и УФ-излучения, а также дополнительно упрочняет кровельный настил.

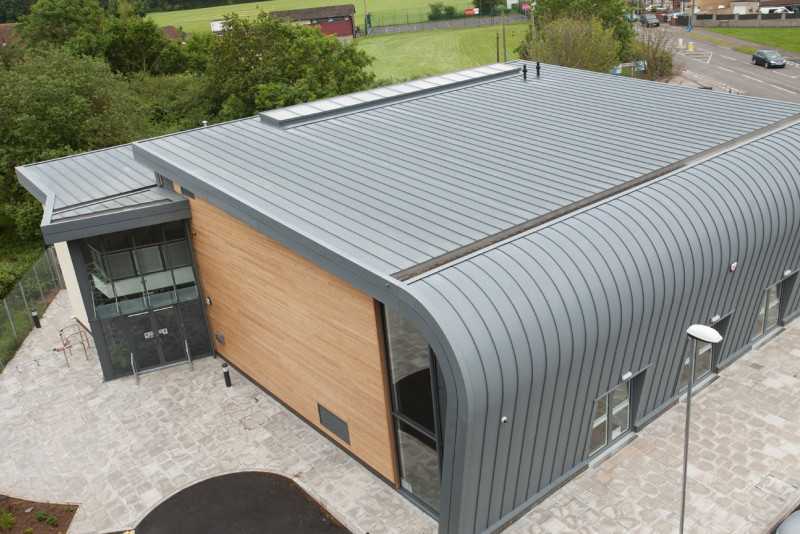

Гибкость металла позволяет создавать фальцевые крыши красивой полукруглой и радиусной формы в современном стиле. Такие металлические поверхности эффектно сочетаются с панорамным остеклением большой площади.

Обустраивая кровлю фальцевым покрытием, необходимо учесть, что металл подвержен температурному расширению, и предусмотреть при монтаже компенсационные зазоры.

Металлическое покрытие для кровли эффектно сочетается с архитектурой домов в стилистике хай-тек, минимализм или модерн — там, где присутствуют большие массы стекла, фасадные элементы из металла и других современных материалов.

В современном строительстве используют рулонный или листовой металл с защитным цинковым или полимерным покрытием различных оттенков. Листы или полосы металла скрепляют между собой при помощи фальца — герметичного стыковочного шва, который делают на специальном закаточном станке. Фальцевые стыки придают кровле дополнительную жесткость и яркий антураж.

Фальцевый настил позволит реализовать достаточно смелый проект дома с асимметричной крышей мансардного типа со слуховыми окнами в плоскости кровельного покрытия.

О клик-фальце

Работы по обустройству традиционной фальцевой кровли требуют высокой квалификации исполнителей. Кровельщики должны разбираться в специфике технологии, при которой листы специальным инструментом соединяются подготовленными кромками в замок, образуя герметичный шов. Крепление к основанию происходит при помощи особых крепежных элементов, кляммеров. Кляммеры закатываются в шов, оставляя поверхность неповрежденной.

Монтаж клик-фальца

Источник saiding-kazan.ru

Соединение кровельных листов Ruukki происходит по прогрессивной технологии, без использования инструмента. Материал напоминает традиционную фальцевую кровлю, но является самозащелкивающимся. По длинной стороне картины имеется так называемый профиль клик-фальца. Профили соседних картин накладываются один на другой и защелкиваются при помощи определенного усилия, без дополнительного крепежа. Система самозащелкивающихся профилей практична и удобна по нескольким причинам:

• Надежность. Качество конструкции с профилем клик-фальца по параметрам не отличается от устроенной обычным способом; гидроизоляция и прочность не страдают.
• Упрощение и ускорение монтажа. Отпадает необходимость использования специального инструмента.
• Особенности. Клик фальц подходит для монтажа скатных крыш с уклоном 15 — 30°. В этом заключается единственное ограничение для использования — на плоских (от 3°) крышах фальц монтируют классическим (инструментальным) способом.

О доме под фальцевой кровлей Ruukki в следующем видео:

Разновидности кровли Ruukki

На российском рынке представлены изделия нескольких видов, отличающиеся по эксплуатационным характеристикам и параметрам (толщине металла, высоте фальца, покрытию), среди которых наибольшей известностью пользуется линейка фальцевой кровли Классик (Classic). Популярные марки имеют следующие характеристики:

Ruukki Classic A, Classic B, Classic C. Все три материала отличаются безупречным внешним видом, привлекательным соотношением цена/качество и имеют гарантию в 30 лет. Максимальная длина изделий варьируется в диапазоне от 10 до 12,5 м. Материал рекомендуется использовать на крышах с минимальным уклоном от 8°. На поверхности Classic B имеются дополнительные ребра жесткости.

Профиль Ruukki Silence

Источник ruukki.ru

• Ruukki Classic D. Материал можно использовать как в строительстве новых домов, так и для реставрационных работ. Поверхность листа украшена двумя дополнительными ребрами жесткости; такое решение делает профиль узнаваемым и повышает его прочность и долговечность. Данная фальцевая кровля с покрытием Пурал (Pural) прекрасно вписывается в различные архитектурные стили, от классики до модерна и хай-тек. На профиль предоставляется гарантия в 50 лет.
• Ruukki Classic Silence. В гребне профиля находятся уплотнители, выполняющие роль гидроизоляции и шумопоглощения. Материал отличается эффективным звукопоглощением (звук дождя уменьшается на 25-30%) и относится к изделиям с наивысшим качеством. Профиль подходит для крыш с небольшим уклоном, на него распространяется гарантия в 50 лет. Материал Silence имеет антиконденсатные свойства, а микропрофилирование мест соединения упрощает монтаж и снижает негативный эффект теплового расширения.

Профиль Ruukki Vintage

Источник 2gis.ru

• Classic W. Параллельно фальцевым швам проходят ребра жесткости, положительно влияющие на прочность материала.
• Classic Premium. Рельефный кровельный материал с улучшенным внешним видом, скрытым крепежом и передним краем, загнутым заводским методом.
• Vintage. Листы украшены декоративными горизонтальными швами, имитирующими традиционные покрытия. Рисунок нанесен в шахматном порядке, что создает иллюзию старинной крыши, сделанной своими руками. Кровля в стиле ретро демонстрирует отличные функциональные качества — жесткость, герметичность и износостойкость.
• Катаный профиль Ruukki. Классический лист с матовым структурным покрытием, кромки которого подготовлены для фальцевого соединения; подходит для укладки на крыши с любым уклоном и геометрией. Отличается высокой стойкостью к износу, надежностью и герметичностью. На материал предоставляется гарантии в 20 лет (внешний вид) и 50 лет (технические характеристики).

Крыша в полной комплектации

Источник rannila-ural.ru

Конфиденциальность персональной информации

1. Предоставление информации Клиентом:

1.1. При заказе товаров или услуг / запросах цены на сайте topdom.info (далее — «Сайт») Клиент предоставляет следующую информацию:

Имя, номер контактного телефона. При оформлении Заказа Клиент может предоставить следующую информацию: фамилия, имя, отчество получателя Заказа, адрес для доставки Заказа, адрес электронной почты.

1.2. Предоставляя свои персональные данные Клиент соглашается на их обработку (вплоть до отзыва Клиентом своего согласия на обработку его персональных данных) компанией ООО «ТопДом» (далее — «Продавец»), в целях исполнения Продавцом и/или его партнерами своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений. При обработке персональных данных Клиента Продавец руководствуется Федеральным законом «О персональных данных», Федеральным законом «О рекламе» и локальными нормативными документами.

1.2.1. Если Клиент желает уточнения его персональных данных, их блокирования или уничтожения в случае, если персональные данные являются неполными, устаревшими, неточными, незаконно полученными или не являются необходимыми для заявленной цели обработки, либо в случае желания клиента отозвать свое согласие на обработку персональных данных или устранения неправомерных действий ООО «ТопДом» в отношении его персональных данных то он должен направить официальный запрос Продавцу в порядке, предусмотренном Политикой ООО «ТопДом» в отношении обработки персональных данных.

1.3. Использование информации предоставленной Клиентом и получаемой Продавцом.

1.3.1 Продавец использует предоставленные Клиентом данные на Сайте в целях:

• обработки Заказов Клиента и для выполнения своих обязательств перед Клиентом;
• для осуществления деятельности по продвижению товаров и услуг;
• оценки и анализа работы Сайта;
• анализа покупательских особенностей Клиента и предоставления персональных рекомендаций;
• информирования клиента об акциях, скидках и специальных предложениях посредством электронных и СМС-рассылок.

1.3.2. Продавец вправе направлять Клиенту сообщения рекламно-информационного характера. Если Клиент не желает получать сообщения рекламно-информационного характера от Продавца, он должен изменить соответствующие настройки подписки в соответствующем разделе Личного кабинета. С момента изменения указанных настроек получение рассылок Продавца возможно в течение 3 дней, что обусловлено особенностями работы и взаимодействия информационных систем, а так же условиями договоров с контрагентами, осуществляющими в интересах Продавца рассылки сообщений рекламно-информационного характера.

2. Предоставление и передача информации, полученной Продавцом:

2.1. Продавец обязуется не передавать полученную от Клиента информацию третьим лицам. Не считается нарушением предоставление Продавцом информации агентам и третьим лицам, действующим на основании договора с Продавцом, для исполнения обязательств перед Клиентом и только в рамках договоров. Не считается нарушением настоящего пункта передача Продавцом третьим лицам данных о Клиенте в обезличенной форме в целях оценки и анализа работы Сайта, анализа покупательских особенностей Клиента и предоставления персональных рекомендаций.

2.2. Не считается нарушением обязательств передача информации в соответствии с обоснованными и применимыми требованиями законодательства Российской Федерации.

2.3. Продавец вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию и не передаются третьим лицам.

2.5. Продавец не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

2.6. Продавец при обработке персональных данных принимает необходимые и достаточные организационные и технические меры для защиты персональных данных от неправомерного доступа к ним, а также от иных неправомерных действий в отношении персональных данных.

2.7. Более полная информация о политике ООО «ТопДом» в отношении обработки персональных данных приведена здесь.

3. Хранение и использование информации Клиентом

3.1. Так как на Сайте нет личного кабинета Клиента, то Клиент не имеет никакой конфиденциальной информации о Сайте (логин и пароль) и, соответственно, не несет ответственность за ее сохранность.

Общая информация и стоимость проекта

Строительная смета бесплатно (цена рассчитана для строительства
в Ленинградской области):

Посмотреть смету FH-90 Windows Front



Строительная смета (цена рассчитана для строительства
в Московской области):

Посмотреть смету FH-90 Windows Front



Файлы доступны для скачивания без регистрации

1. C новыми планировками: Panorama, Mir, Салонный-1 и Салонный-2.
2. С новыми типами крыш: Villa с плоской, Barn с фальцевой и Finestra с ассиметричной двускатной крышей.
3. А также, немного забегая вперед, уже разработан проект Windows Master с полноценной мастер-спальней, в которой есть как гардеробная комната, так и просторная приватная ванная. Проект дома Windows Master представлен как в Традиционном варианте планировки, так и в Европейском.

И, наконец, в данной серии появился проект с классической двускатной крышей Windows Front, который уже успешно продается. На данный момент в продаже есть 2 основные планировки: Традиционная и Европейская.

Перечислю основные преимущества проекта Windows Front.

Новые возможности проверенного материала

Кроме чисто технической стороны вопроса есть еще и визуальная составляющая — продольные картины с ровными гребнями без стыков и швов презентабельно выглядят. И такая крыша способна украсить собой и дом в современном минималистском стиле, и классический коттедж. С появлением стального проката с полимерным защитным слоем увеличилась долговечность фальца и улучшились его декоративные свойства: разнообразие цветовой гаммы и оригинальная фактура поверхности.

Фальцевая кровля переживает второе рождение — возрождение традиционных некогда решений связано не столько и не только с модой, но и с появлением новых видов материалов — нового поколения стального проката с полимерным покрытием. Использование стального проката с полимерным защитно-декоративным слоем, в первую очередь, с полиуретановым, это возможность достичь превосходных потребительских характеристик. Тут и привлекательный внешний вид кровли, и долговечность, и стойкость к агрессивному воздействию внешней среды, и негорючесть, и цветостойкость, и нетребовательность к обслуживанию. Другой важный момент — современность, возможность выделиться, многообразие решений и форм. Особенно рекомендуем — Стальной кашемир и Стальной бархат.

Кроме презентабельного вида у этих покрытий хорошие технические характеристики.

• минимальная толщина стальной основы — 0,5 мм;
• класс цинкового покрытия — 180-275 г/м² (при нормативном минимуме от 140 г/м²);
• толщина полимерного слоя — 30-50 мкм;
• Гарантия от сквозной коррозии — 50 лет (с учетом отсутствия перфорации в фальце, этот срок значительно увеличивается).

Преимущества финской фальцевой кровли

Среди прочих в России получила распространение кровельная продукция финской компании Ruukki (Руукки), одного из ведущих производителей кровельных материалов. Финские изделия обладают многочисленными достоинствами:

• Качество. Производство в компании организовано по замкнутому циклу, что дает возможность контролировать качество от начальных этапов производства стали и оцинковки листов, до профилирования фальцевой кровли и выпуска аксессуаров. Многоуровневый контроль обеспечивает качество, которое подтверждается официальной гарантией (до 50 лет на сквозную коррозию и до 20 лет на покрытие).
• Устойчивость к коррозии. Кровля изготавливается из качественной прокатной стали собственного производства. Надежность увеличивается благодаря оцинковке и финишному покрытию из полимера. Такая многослойность защищает материал от разрушающего воздействия атмосферной влаги, ультрафиолета и перепадов температур.
• Долгий срок эксплуатации. Листы металла толщиной 0,45-0,5 мм обеспечивают неизменность характеристик и геометрии крыши в течение продолжительного времени.

Фальц отличается надежностью и стильным видом

Источник optolov.ru

• Дизайнерские возможности. Рельефное покрытие из фальца привлекает своим строгим современным стилем, прекрасно сочетающимся с любым ландшафтным окружением. В немалой степени это достигается разнообразием цветовой палитры и внешнего вида материалов. Вы сможете подобрать материал под любую архитектурную концепцию.
• Разнообразие. Некоторые материалы предлагают дополнительные преимущества в виде ребер жесткости, усиливающих прочность конструкции.

Профессиональные строители положительно отзываются о следующих качествах фальца:

• Экономия бюджета. В производстве используется рулонная технология. Листы фальца (по-другому, картины) достигают значительной длины (в среднем 8-12 м), что позволяет уменьшить до минимума отходы при обрезке, а, значит, сократить итоговую сумму расходов.
• Небольшой вес. При использовании фальца вам не потребуется укреплять обрешетку и тратить дополнительные средства на закупку леса.
• Экономия времени. Длинные листы большой площади значительно ускоряют монтаж и сокращают трудозатраты. Также процедуру монтажа упрощает особая конструкция замков фальцевых картин Ruukki.

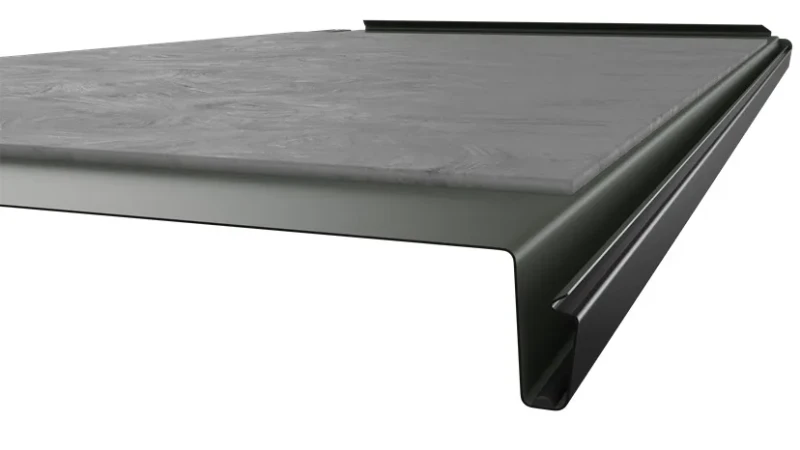

Схема клик-фальца

Источник spb-k.ru

В качестве защитно-декоративного покрытия применяются следующие полимеры:

• Polyester. Полиэстер обладает гарантией на внешний вид 10 лет, на эксплуатационные качества — 30 лет.
• Pural и Pural Matt. Пурал пользуется большей популярностью, он создает гладкую глянцевую поверхность, обладает насыщенным цветом и сохраняет качественные и эстетические характеристики в течении 20 и 50 лет соответственно.
• Prex. Обладает гарантией на 40 и 15 лет соответственно.

Вывод

Фальц — универсальное кровельное и фасадное покрытие, обеспечивающее надежную защиту вкупе с презентабельным видом. А благодаря возможности формования картин из высококлассного проката непосредственно на объекте, можно воплотить практически любое дизайнерское решение. Что касается цены вопроса, то все относительно, но эксклюзив, сроком службы от полувека — определенно стоит потраченных средств.

В одном из материалов сообщества FORUMHOUSE можно прочитать о технологии монтажа фальцевой кровли. А вопросы по фальцу на фасаде задать в профильной ветке. В видео — почему финны предпочитают фальц, в репортаже с ярмарки жилых домов Asunomessut.
