Как построить беседку 3 на 3 метра для дачи своими руками

Возведение вертикальных опор строения

В зависимости от необходимого количества подбирают вертикальные опоры для беседки для дачи 3 на 4 сечением 100 на 100 мм, а длина опор должна составлять не менее 2,3 м. Алгоритм возведения вертикальных опор следующий:

1. В торцевых частях брусьев просверливают отверстия длиной 10 см — ими они насаживаются на оставшиеся части арматуры.
2. Перед установкой в верхней части брусьев делают пропилы, в которые будут устанавливаться стропила крыши.

Наиболее распространённый размер пропил под стропила составляет 40 на 100 мм.

1. Опоры выравнивают с помощью уровня и закрепляют временными откосами. Последние изготавливают из доски 40 на 70 мм и прикрепляют к каркасу саморезами.

Важные этапы строительства

Такой простой сад можно сделать в кратчайшие сроки без посторонней помощи. Главное, придерживаться рекомендаций опытных строителей и правильно составить чертеж проекта.

Подготовка и укладка основания

Чтобы набить качественную базу, вам потребуется сделать следующее:

1. Выровняйте, очистите участок от мусора и растительности.
2. Сделайте отметки по проекту, используя шпагат, колышки и рулетку.
3. Отметьте места, где будут установлены опорные столбы. Их должно быть не менее 6.
4. Рассчитайте количество бетона с учетом размеров столбов и глубины их установки.
5. Просверлите отверстия глубиной 60 см в местах разметки столбов.
6. Сделайте опалубку 25 * 25см, высотой не более 20см, в качестве материала подойдут обрезные доски.
7. В полученные лунки засыпать щебень, пескоструй и залить вязкой консистенцией цементный раствор.
8. После заливки проверьте однородность верхушек столбов строительным уровнем.

В таком виде фундамент нужно оставить на неделю, пока он полностью не высохнет.

Возведение каркаса и настил пола

Пока база набирает силу, стоит приступить к изготовлению деталей каркаса. Доски можно заранее распилить и наступить на них рубанком.

После того, как фундамент полностью высохнет, вам понадобятся:

1. Вместо опалубки сделайте на столбах гидроизоляцию рубероида. Достаточно будет кусочков размером 30 * 30см, уложенных в два слоя на каждой из опор. Для надежности рекомендуется обработать рубероид сверху битумом.
2. Сформируйте нижнюю обвязку, укладывая пиломатериал методом штифтовой канавки. Для крепления подходят металлические кронштейны.
3. Установите по 6 стоек на прямоугольную раму, временно поддерживая их стойками.
4. Сделайте верхнюю обвязку методом проточки под штифт. Для застежек также можно использовать скобы или уголки.
5. Установить лаги в пол. Для этого доски разложите на расстоянии 80 см друг от друга.
6. Покройте пол предварительно выглаженным краем.
7. При необходимости можно закрыть проемы и закрепить перила.

Установка и монтаж крыши

Для получения качественной односкатной кровли необходимо собрать стропильную систему с выбранным углом наклона, который зависит от материала кровли и особенностей климата региона.

Этапы возведения кровли:

1. Используемое дерево необходимо предварительно обработать антисептиками для защиты от воздействия внешней среды и жаропонижающими средствами в целях пожарной безопасности.
2. Отмерьте и отрежьте необходимое количество опор балки, оставив выступы по 50 см с обеих сторон.
3. Установите переднюю и заднюю балки, используя уголки и гвозди на поперечине. Между ними рекомендуется натянуть веревку, чтобы закрепить под одинаковым углом другие ножки балки.
4. На балки расстелить полосы гидроизоляционной пленки внахлест 15 см, не растягивая. Закрепите степлером.
5. Сделайте обрешетку, с расстоянием между элементами не менее 20 см. В качестве материала используйте необрезную доску.
6. Кровля завершена настилом ондулина. Он должен перекрываться на 10 см.

Желательно оборудовать беседку водоотводом и ветрозащитными досками на концах.

Беседка из металла своими руками. Фото, чертежи и схемы сооружений

Кроме дерева, для строительства беседок часто используют металл: железо или алюминий. Материал этот долговечный и изделия из него не нуждаются в ремонте. Соединение элементов производится с применением сварки. Модели беседок из металла могут иметь стационарную или разборную конструкцию. В случае сборно-разборного варианта в качестве крепления используют болтовые соединения.

Шестигранная металлическая беседка с заостренной крышей

Планируя расположение беседки, необходимо учитывать, что металлические элементы в жаркую погоду сильно нагреваются. В связи с этим, рекомендуется выполнять такие сооружения открытыми и устанавливать в саду.

Перед началом выполнения проекта, необходимо продумать дизайн беседки, который соответствовал бы по стилистике существующему экстерьеру. Размеры, закладываемые в чертежи беседки из металла своими руками, зависят от предполагаемого количества людей, которые смогут находиться внутри нее, а также мебели и наличия определенного оборудования (мангала, барбекю).

Чертеж металлической беседки с коваными элементами

Многие пользуются готовыми схемами для возведения беседок из металла своими руками, фото которых можно отыскать в сети интернет. Относительно легкой в установке является конструкция прямоугольной формы с размерами 2,5х3 м. Эта модель не будет громоздкой и в то же время в ней можно расположить стол и несколько посадочных мест для комфортного отдыха.

Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций

Благодаря целому ряду свойств профильной металлической трубы, многие используют этот материала для строительства беседки. Сооружения из профиля отличаются легкостью возведения, отличной устойчивостью к атмосферным воздействиям и долговечностью. Кроме того, материал этот относительно недорогой, а конструкции, выполненные из профиля, имеют достойный аккуратный вид.

Беседка из профильной трубы, дополненная тканевым навесом

Перед тем как приступить к изготовлению беседки, необходимо выбрать тип и форму конструкции, подготовить чертежи, проверить наличие необходимых материалов и инструментов для монтажа. Фото беседок из профильной трубы своими руками демонстрирует различные конфигурации этих сооружений: прямоугольные, шестигранные, квадратные и другие более сложные формы.

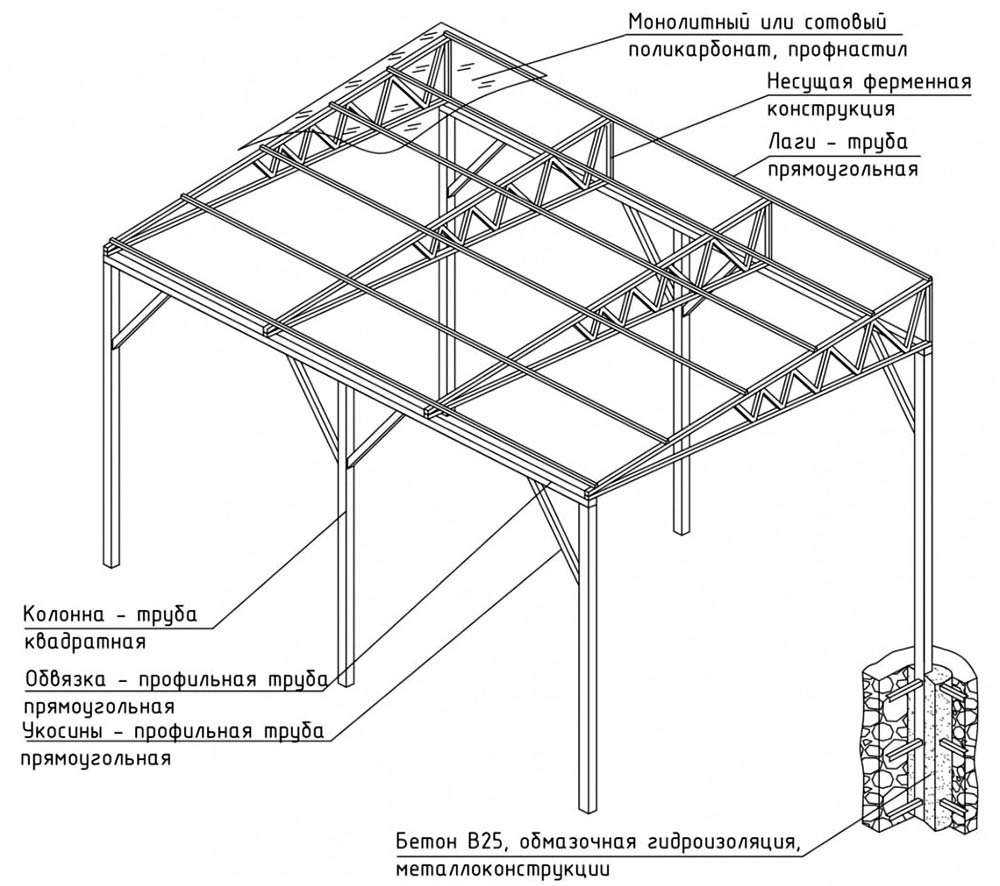

Проект обустройства прямоугольной беседки из металлопрофиля

Эскизы и чертежи беседки можно выполнить самостоятельно или воспользоваться готовыми схемами, пропорционально изменив размеры под свой вариант. В чертежах необходимо указать все размеры, максимально точно выполнить все расчеты, так как от этого будет зависеть внешний вид конструкции и подбор необходимых материалов.

Для возведения конструкции будут необходимы такие материалы: бетон, профильная труба, грунтовка для обработки металлических поверхностей, фурнитура, кровельный материал. Из инструментов понадобится: строительный уровень, дрель с комплектом сверл, болгарка, сварочный аппарат, лопата, крепежные детали.

Проект квадратной беседки из металлической трубы с деревянными лавочками

Выбрав и разметив место под конструкцию, приступают к устройству ям. Их количество определяется числом опор, согласно чертежам. Ямы делают глубиной около 60 см. Высота опорных стоек берется с учетом этой величины. Для опор используют профиль с сечением 80х80 мм и толщиной стенки 3 мм, к которому приваривают опорные металлические пятки. Это придаст конструкции дополнительную устойчивость.

Дно подготовленных ям засыпают щебнем, тщательно утрамбовывают, вставляют опорные стойки и бетонируют

На этом этапе важно соблюсти максимальную вертикальность установленных стоек. Для этого, как только бетон немного затвердеет, положение каждой опоры проверяют и выравнивают по уровню. Чертеж беседки из профиля с квадратным сечением

Чертеж беседки из профиля с квадратным сечением

После установки опор необходимо выдержать около 2-х суток до полного схватывания бетона, а затем приступить к нижней горизонтальной обвязке. Для нее применяют профиль меньшего сечения, который приваривают к опорам на некоторой высоте над грунтом. Расстояние от земли до горизонтальной обвязки берется таким, чтобы было максимально комфортно заходить в беседку.

Далее приступают к изготовлению крыши. Из профиля формируется система стропил согласно схемам. Для двускатной формы приваривают профиль под наклоном в 15 градусов. Для удобства крепления кровельного материала, к каркасу крыши приваривают профильную трубу в качестве обрешетки с шагом 45 см. На этом каркас беседки считается собранным.

Схема разборной беседки из профтрубы размером 20х20х2 мм

Виды и форма

Открытая

Ничто не ограничивает в том, какую именно форму выбрать для будущей конструкции. Можно выделить 3 основных типа:

• Открытые. Самая легкая для постройки. Такой вариант отлично подходит для времяпрепровождения в хорошую погоду или в дождь без ветра. В противном случае осадки будут задуваться потоком воздуха.
• Полуоткрытые. В этом случае несколько сторон беседки имеют ограждения определенного типа, которые частично предотвращают попадание брызг и порывов ветра.
• Закрытые. В каком-то отношении могут напоминать летнюю кухню. Такой вариант, например, может быть целиком собран из металлопластикового каркаса и стеклопакетов. Смотрится очень эффектно, а внутри уютно в любую погоду.

Полузакрытая

Никогда не старайтесь замкнуть себя в стандартных квадратных или прямоугольных формах. Нет никаких помех, чтобы часть конструкции была выполнена полукругом. Есть возможность соорудить треугольную или шестиугольную беседку. Главное, правильно все рассчитать, чтобы строение было устойчивым.

Беседка застекленная

Чаще всего для беседок в качестве строительного материала выбирается древесина. И это действительно оправдано, ведь она легко поддается обработке, но требует правильного ухода, во избежание рассыхания и растрескивания при воздействии погодных условий. Ничто не мешает применить профилированную металлическую трубу или облегченный каркасный профиль. Для полузакрытых и закрытых вариантов подойдет какой-либо вид строительных блоков, которые можно приобрести или сделать самостоятельно.

Формы и дизайн

Форма беседки зависит от стиля, в котором нужно ее выполнить. Например:

• классический. Форма конструкции может быть круглой, квадратной, прямоугольной или многоугольной. В классическом стиле есть много направлений и беседку выполняют под стать дому. Также такой дизайн отличается, обычно, массивностью и надежностью, присутствием всевозможных украшений, а для изготовления используются ценные породы деревьев;
• лофт. Постройка должна отличаться прямыми и простыми формами (прямоугольник, квадрат). Минимум деталей и никаких украшений. Нарочито грубая отделка материала и соответственное внутреннее убранство;
• модерн. Изящный, утонченный стиль, следовательно, и формы беседки имеют плавные, изогнутые линии. Такой дизайн самый сложный в исполнении, так как форма постройки может быть не просто круглой, но сложно изогнутой. Как и классический стиль, данный дизайн изобилен украшениями. Но в этом случае они должны быть изящными и не придавать постройке громоздкий вид (художественная резьба по дереву, оригинальная мебель и т.д.)
• эко. Стиль тесно взаимосвязанный с природой. Тут форма беседки не имеет значения, она может быть квадратной, круглой или прямоугольной. Главное — изобилие живых растений во внутреннем убранстве, простота обстановки. А сама постройка часто выполняется из сруба.

Существует еще множество разных стилей и их направлений, и в каком именно из них выполнить беседку каждый решает сам. Но прежде всего нужно учитывать, чтобы конструкция гармонично выглядела на общем фоне, а также рассчитать финансовые и временные затраты, которые понадобятся для ее изготовления.

Подготовка строительных материалов

Самый распространенный материал, который используется для создания подобных конструкций — это, конечно же, дерево.

Проектирование беседки

известно, что он недорогой, безопасный для здоровья человека, эстетически привлекательный и его можно купить практически в любом регионе нашего государства. Такая наклонная беседка из дерева отлично впишется в любой двор загородного дома или дачи. Чтобы максимально сэкономить на строительстве, настоятельно советуем на этапе выбора проекта отталкиваться от выбранного строительного материала. Обычно средняя длина бревна составляет шесть метров. Детально изучив чертежи, оцените количество дров, необходимое для всех строительных работ. В том случае, если габариты постройки больше, чем полученная в результате цифра, необходимо будет внести изменения в проект, уменьшить его или закупить больше материалов. Для создания каркаса вам потребуются:

• Брус (любимая для Вас порода) 100 * 100мм;
• Полный пансион 40 * 150мм;
• Обрезать деталь 40 * 150мм;
• Река 25 * 25мм;
• Любой рубероид (желательно ондулин);
• Тонкая пленка для гидроизоляции;
• Крепеж (гвозди, дюбеля, шурупы, уголки);
• Песочно-цементная смесь для создания основания;
• Материал обложки.

Учитывая, что древесина считается натуральным материалом, достаточно слабо защищенным от воздействия паразитов и паразитарных бактерий, все покупные расходные материалы необходимо тщательно обрабатывать антисептиком.

Совет! Если проект предполагает изготовление мангала или мангала в беседке, настоятельно рекомендуется обработать все деревянные элементы средством, защищающим брус от возгорания из-за постоянного воздействия высоких температур.

Беседка как продолжение основного сооружения

Возведение фундамента

Возведение беседки 3 на 4 своими руками начинается с сооружения фундамента под строение. Обычно под сооружение такого типа готовят столбчатый фундамент.

Этапы:

1. Согласно чертежам беседки 3 на 4 делают разметку по местам расположения будущих мини-свай. Как правило, для таких строений используют фундамент с 9 или 12 опорами.

Перед строительством целесообразно нарисовать хотя бы схематические чертежи беседки 3×4 — это позволит точно определиться с местом расположения и количеством опор столбчатого фундамента

1. На размеченных участках вырываются котлованы глубиной 30 см (или полтора штыка лопаты).
2. Дно ям выравнивают, трамбуют и выстраивают сваи в пять рядов из кирпича так, чтобы последний ряд располагался уже над уровнем земли.
3. Пруты арматуры погружают в получившиеся угловые столбики, и ещё 20 см оставляют торчащими поверх сваи.
4. Сверху кирпичный столбик желательно укрыть гидроизоляционным материалом, в качестве которого можно использовать рубероид.

В качестве стройматериала для столбчатого фундамента можно использовать блоки

С чего начать строительство.

Как построить беседку для дачи или дома самому. Нужен чертеж беседки 3 метра на 3 метра или подробная схема. Можно сделать своими руками чертежи, начертить схемы с подробным описанием деталей, а можно не усложнять себе жизнь и строить беседку с размерами, посчитанными кем-то другим.

Обязательно нужно сделать расчет материалов, чтобы не выяснилось в процессе работы, что какие-то материалы отсутствуют. Итак, разбираем этапы строительства. В данном случае, возводится деревянная беседка 3х3.

Также читайте: Беседка каркасная своими руками

Заливка фундамента.

Готовится площадка под строительство. Чертятся линии по габаритам конструкции, убирается верхний слой почвы. Теперь выкапываются ямки по углам, на перекрещивании диагоналей и посередине с каждой стороны.

Их необходимо заполнить гравием на высоту около 20 см. Сверху заливается цементно-песчаный раствор и кладутся кирпичные столбики, максимальная высота которых 25 см над землей. Опоры выравниваются и монтируется арматура.

Строительство каркаса.

В брусьях делаются отверстия для соединения друг с другом и 1 отверстие для арматуры. Опорные столбы выполняются из брусков 2,3 метра. Они делаются в каждом углу беседки.

В верхней части сверлом делаются отверстия для соединений, в нижней делаются пропилы. Вертикально опоры крепятся с помощью брусков 4х8 см. Диагональная стяжка выполнена из строганых досок, по краям досок должны быть пазы для соединения с выпиленными отверстиями на балках, установленных вертикально.

К столбам стяжка прикручивается на саморезы. Горизонтальная обвязка наверху делается из досок 5х10 см. На основание каркаса кладется дощатый настил, толщина которых 4 см.

Строительство крыши.

Беседка 3 на 3 заканчивается строительством жесткой кровли. Она состоит из следующих элементов:

• Основы из брусьев.
• Вертикальные стойки.
• Обвязка наверху крыши.

Делается монтаж опорного столба, где соединяются верхняя обвязка и стропила. Здесь нужны брусья размером 10х10, их длина 80 см. Получается фигура восьмигранника, а в верхней части выпиливается прямоугольник 5х10 см.

Установка опорного стола посередине диагонального соединения, в верхней части на него опираются стропила, которые другим концом крепятся в углах вертикальных стоек. Установка промежуточных стропил. Обрешетка досками по 2,5 см, укладка кровельного материала.

Также читайте: Беседка 2 на 3 метра для дачи

Крыша восьмигранной формы имеет ряд преимуществ: скаты имеют большой уклон и за счет этого не скапливаются осадки. Не нужно отдельно разрабатывать сточную систему, беседка имеет лучшее освещение.

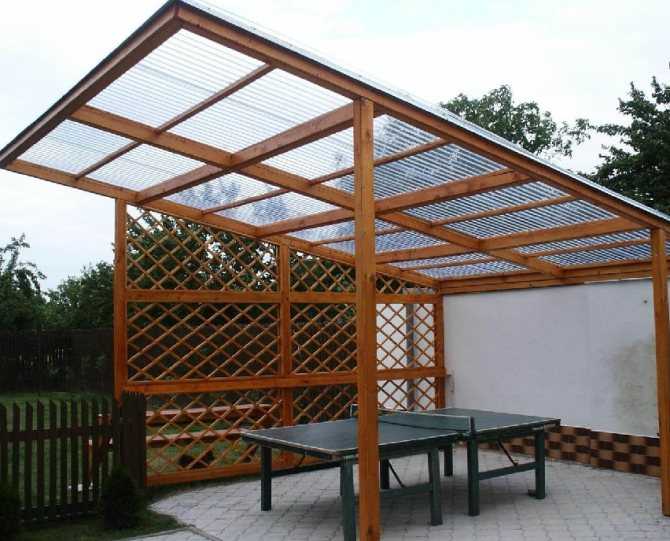

Самый простой вариант кровли – беседка с односкатной крышей. Она представлена наклонной плоскостью, соединенную на разной высоте со скатом. Варианты конструкций с односкатной крышей пользуются популярностью, так как просты в изготовлении.

Каркас

Каркас постройки поэтапно возводят так:

• После того как опорные столбы фундамента высохнут, мастер берет брус (2 шт.) и на его концах делает отверстия под строительные шпильки. Таким образом крепят две продольные части будущего пола беседки. Под них обязательно подкладывают листы рубероида.
• Поперечные брусы укладывают на столбы фундамента вплотную к продольным. Их стягивают металлическими уголками толщиной 2 мм.
• Теперь с шагом 50 см к обвязке фиксируют доски-лаги или брусы-лаги. Крепление также выполняют с помощью металлических уголков.
• Опорные столбы в количестве 4 или 7 штук крепят к обвязке пола. Их дополнительно усиливают раскосинами из бруса.
• Вход в постройку нужно оформить двумя опорными столбиками из бруса. Расстояние между ними – 1м.

Важно: передние опорные столбы должны быть выше задних на 20-40 см. Позднее на них ляжет односкатная крыша

Каркас беседки

Материалы для крыши

Конечно, покрыть беседку можно и досками, но чтобы конструкция была более долговечной, лучше выбрать один из следующих материалов:

• металлочерепица. Листовой материал изготовленный из оцинкованной стали. Лучше подходит для односкатных и двускатных крыш. Сравнительно недорогой, прост в монтаже, имеет долгий срок службы. Минус — материал требует дополнительной шумоизоляции;
• мягкая черепица. Создается в виде небольших деталей, поэтому хорошо подходит для покрытия четырехскатных или шатровых крыш. Кроме того, этот материал более долговечен и не требует дополнительной шумоизоляции. Но установка его сложнее, а цена выше чем у предыдущего варианта;
• шифер. Листовой материал, производится из асбеста, воды и цемента. Преимущества его в низкой стоимости и простом монтаже. Но большой вес не всегда позволяет использовать шифер для небольших строений с хрупким каркасом;
• ондулин. Также листовой материал, но мягкий и гибкий, поэтому подходит для покрытия сложных крыш и обладает хорошей звукоизоляцией. Но легко подвергается воспламенению и выгорает под воздействием ультрафиолетовых лучей;
• поликарбонат. А это более дешевый заменитель стекла. Материал также прозрачен и хорошо пропускает солнечный свет, легок и эластичен. Но не устойчив к механическим повреждениям, а также может деформироваться, если присутствуют дефекты на защитной пленке.

Что понадобится из материалов

Хвойный брус 100×100 мм

Так как мы будем строить беседку для дачи 3х3 м из пиломатериалов, то придётся заготовить древесину, крепёж и кровельное покрытие. Если детально, то вам понадобится:

• хвойный брус 100×100 мм;
• доска 100×50 мм;
• доска 70×40 мм;
• доска толщиной 20-25 мм (можно необрезную) или листовой материал типа влагостойкой фанеры, ОСП-3 либо ОСП-4  для кровельной обрешетки;
• брусок 50×50 мм;
• кровельное покрытие;
• крепёж: стальные перфорированные уголки и накладки, саморезы, анкеры;
• рядовой или силикатный (полнотелый) кирпич;
• цемент, песок щебень.

Ещё следует сказать несколько слов о выборе дерева, точнее, о его качестве:

• влажность – согласно ГОСТ 8485-86 первый и второй сорт древесины может содержать до 22% влаги, она ещё называется воздушно-сухой, что в данном случае подходит идеально;
• целостность – на профилях (доска, брус) не должно быть трещин и выпадающих сучков;
• цвет – чёрные пятна на древесине говорят о поражении грибковой плесенью, а синие пятна – о неправильном хранении (сырую древесину накрыли полиэтиленом и они запарились). В обоих случаях, это брак и покупать такой строительный материал не следует.
