Монтаж плит перекрытий по металлическим балкам: правила и особенности

Достоинства решения

Металл позволит создать практически не подверженную влиянию внешних факторов несущую основу. Такие каркасы не боятся огня, практически не подвержены воздействию влаги и очень прочны. Кроме того, металлическими деталями можно произвести усиление плит перекрытия в уже построенном здании, хотя, процесс это непростой.

При создании монолитного варианта не потребуется использовать тяжёлую технику для перевозки бетонных панелей – они отливаются прямо на месте. То же самое можно сказать и про межэтажные плиты, сделанные на основе профлиста – сами листы не слишком тяжелые, а бетон заливается уже на месте.

Если же техника есть и разделительная межэтажная плита будет состоять из отдельных железобетонных панелей, то скорость возведения постройки значительно возрастет, по сравнению с монолитными основаниями, но, без техники будет уже не обойтись.

Особенности и назначение

Разговор про использование панелей перекрытия уместно начать с того, что при нарушении монтажной технологии в них очень быстро возникают проблемы. Периодически сообщают, что в разных местах перекрытия рушатся. Сразу после этого нормально пользоваться строениями становится невозможно.

Цель использования плит — восприятие нагрузки, оказываемой сверху, с частичным перенесением ее на вертикальные несущие конструкции дома. В большинстве случаев это типовая продукция. Преимуществом готовых плит является:

надежность;
комфортность в использовании;
отсутствие особых требований при использовании;
задержка паров, газов и воды;
нулевая опасность воспламенения.

В большинстве случаев накрывающие панели делаются из железобетона. Это составной материал из чисто натуральных компонентов. Современные изделия такого рода соответственно ГОСТ должны переносить плохую погоду и сильные морозы

Важной особенностью качественных блоков является их высокая механическая прочность. Что касается классификации плит, то в основном она исходит из внутреннего строения и методов установки

Если в панели есть продольные полости, то она может применяться и в жилом, и в промышленном строительстве. По диаметру пустот в поперечнике выделяют такие типы продукции:

с цилиндрическими каналами 159 мм;
с круговыми камерами 140 мм (такие плиты изготавливают из тяжелых видов бетона);
с пустотами 127 мм;
с круглыми полостями 114 мм.

Укладка металлических балок перекрытия

Подрядная организация выполняет ремонтные работы и, в том числе, работы по укладке металлических балок перекрытия с установкой опорных подушек и заделкой концов балок кирпичом. Стоимость работ определена по расценкам:

54-8-2 -укладка балок в перекрытие;

06-01-035-01-1 -устройство опорных подушек (применительно);

46-03-017-07 — заделка концов балок кирпичом.

Заказчик не пропускает устройство подушек и заделку концов балок кирпичом, ссылаясь на то, что эти работы учтены расценкой 54-8-02, но в составе работ таких позиций нет.

Основой разработки норм является технологическая карта на производство работ.

Ниже приведена выдержка из технологической карты на укладку металлических балок перекрытия:

устанавливаются подмости;
при помощи рулетки и уровня размечаются расположение гнезд, по возможности используя старые гнезда от разобранных балок;
производится пробивка гнезд отбойными молотками; размеры гнезд принимаются соответственно сечению стальных балок с учетом требуемой глубины заделки (20-25 см) и предусмотренной проектом анкеровки. Одно гнездо из каждой пары пробивают на глубину, вдвое превышающую глубину заделки;
очищаются опорные плоскости гнезд от щебня и мусора, укладываются на цементном растворе опорные подушки (или выравниваются цементным раствором опорные плоскости, а стальные опорные подкладки привариваются к нижней полке концов балок, которые устанавливаются на цементном растворе);
производится укладка стальных балок; при укладке балку вначале вводят одним концом в гнездо до упора, после чего заводят в противоположное гнездо; при массе балок до 200 кг монтаж допускается осуществлять вручную;
уложенная стальная балка выверяется с подливкой цементным раствором;
до заделки гнезд производится анкеровка, а также утепление концов балок;
гнезда заделываются кирпичом на цементном растворе с тщательным заклиниванием всех пустот.».

Разногласия на тему, что нормами учтено, а что не учтено, возникают достаточно часто. Причина в том, что не всегда разработчики норм детально описывают все рабочие операции, входящие в состав работ. Но если какая-то операция не включена в состав работ, то это не означает, что ее следует учитывать дополнительно. Часто такие операции относят к вспомогательным (второстепенным), в калькуляциях трудозатрат они учтены, но в составе работ — нет. Кроме состава работ необходимо внимательно посмотреть на состав машин и материалов, что может подсказать, учтены те или иные затраты или не учтены. В составе материалов к норме 54-8-2 учтен бетон, раствор тяжелый цементный, кирпич, анкерные детали, бруски обрезные и электроды, что однозначно указывает на то, что работы по устройству опорных подушек и заделки концов балок кирпичом нормами учтены.

Дополнительно сообщаем, что межрегиональной общественной организацией «Союз инженеров- сметчиков» в 2006 году были разработаны элементные сметные нормы и единичные расценки на ремонтно-строительные работы (ЭСНр-2001 и ЕРр-2001, издание II, переработанное и дополненное). Состав работ к таблице норм 54-01-007 «Укладка металлических балок» уточнен и дополнен пунктом «04. Заделка гнезд».

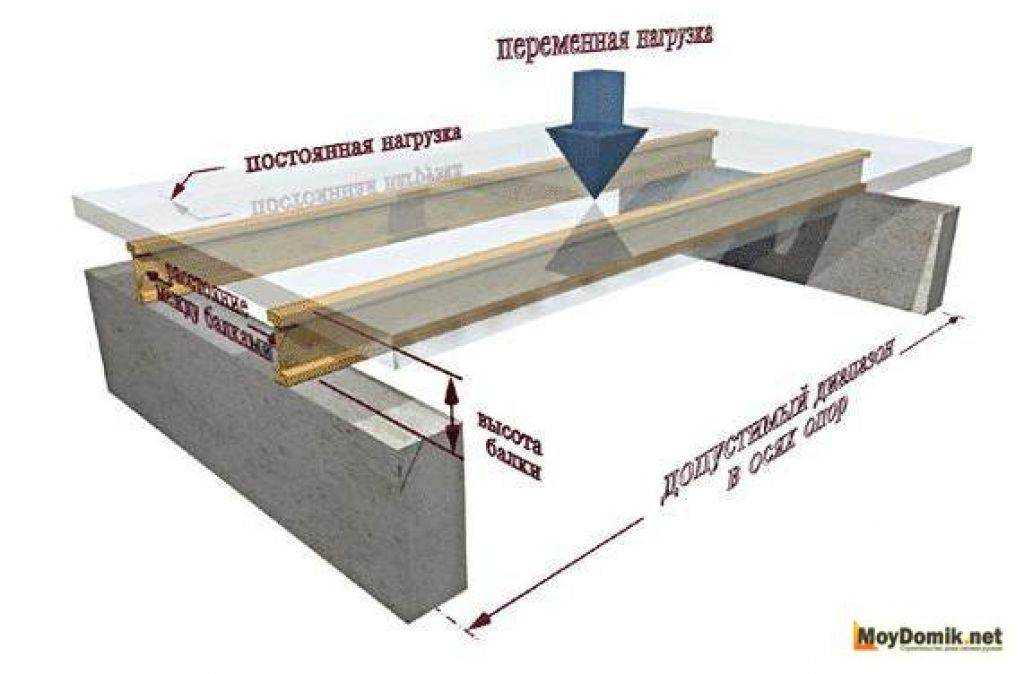

6.2.8. Опирание прогонов и балок перекрытия

6.2.8.1. При опирании прогонов и балок перекрытия на каменную кладку опорные площадки под прогонами и балками должны быть достаточного размера для восприятия передаваемой нагрузки. Длина площадки опирания прогонов на каменную кладку или бетон должна быть не менее 89 мм, балок перекрытия — не менее 38 мм. Длина
площадки опирания прогонов и балок, прибиваемых по торцам к обвязочным балкам, на деревянные элементы каркаса стен должна быть не менее 38 мм.

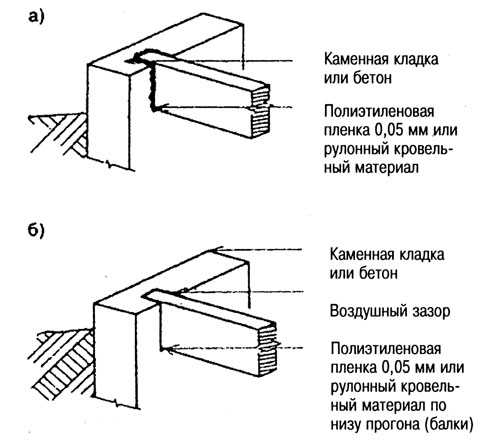

Рис. 1. Опирание прогонов (балок) перекрытия с заделкой в фундаментную стену: а) низ прогона (балки) расположен над уровнем грунта; б) низ прогона (балки) на уровне грунта или ниже.

рисунком .1.см. рис. 2.

Рис. 2. Опирание прогонов (балок) перекрытия на опорную доску, уложенную на фундаментную стену.

Второй вариант предусматривается необходимости анкерного закрепления каркаса дома на фундаментесм. рис. 3.

Рис. 3. Опирание балок перекрытия на опорную доску, уложенную на уступ фундаментной стены.

6.2.8.3. Элементы деревянного каркаса перекрытий, опирающиеся на бетон или кладку, рекомендуется изготовлять из обработанных антисептиками пиломатериалов. Допускается применять не обработанные антисептиками пиломатериалы при соблюдении указанных на рисунке .2., а требований к заделке концов всех прогонов и балок, низ которых расположен выше уровня земли. В тех случаях, когда низ прогонов и балок из не обработанных антисептиками пиломатериалов находится на уровне или ниже уровня грунта, у их торцов, заделываемых в каменную кладку или бетон, должны оставляться незаполненные воздушные зазоры шириной не менее 10 мм, а опорная поверхность балок и прогонов должна быть отделена от бетона или кладки гидроизоляционным материалом (рис. 2, б). Во всех случаях использования не обработанных антисептиками пиломатериалов наружные поверхности стен из бетона или кладки должны быть изолированы от проникновения влаги.
6.2.8.4. Нижняя опорная доска сечением не менее 38×88 мм должна укладываться на фундаментную стену по уровню на слой строительного раствора или на уплотняющую прокладку из герметизирующего материала. Опорная доска должна крепиться к фундаментной стене анкерными стальными болтами диаметром не менее 12 мм по .Анкерные болты должны размещаться с шагом, определяемым по расчету, но не более 2,4 м, закрепляться на нижней обвязке каркаса с помощью гаек и шайб и заделываться в фундамент на глубину не менее 100 мм (см. рис. 2.).
6.2.8.5. Балки и прогоны междуэтажных перекрытий опираются на верхние обвязки каркаса несущих стен. К их торцам прибивают обвязочные балки таким образом, чтобы наружная грань обвязочной балки находилась в одной плоскости с наружной стороной каркаса стены (см. рис. 4.).

Рис. 4. Опирание балок перекрытия на каркас наружной стены.

Опирание балок перекрытий на прогонырис. 5.

Рис. 5. Опирание балок перекрытия на деревянный прогон.

см. рис. 6.

Рис. 6. Варианты крепления балок перекрытия к боковой поверхности деревянных прогонов.

рис. 7.

Рис. 7. Опирание балок перекрытия на стальные прогоны: а) балки опираются на деревянные бруски, уложенные на нижние полки прогона; б) балки опираются непосредственно на нижние полки прогона.

Балки должны соединяться над прогоном с помощью соединительного бруска сечением не менее 38×38 мм и длиной не менее 600 мм для опирания черного пола над прогоном. Между этим бруском и верхней поверхностью прогона должен оставляться зазор не менее 10 мм (на случай усадки деревянных балок).
6.2.8.9. Балки перекрытия, опирающиеся на стальные прогоны, должны удерживаться от скручивания и коробления забивкой у каждого конца балки гвоздей под углом, загибаемых за полку прогона, либо устройством непрерывной обвязки из досок по низу балок у опор, либо созданием системы вертикальных перекрестных связей между балками в соответствии с 6.2.9.
Предыдущий материал: Строительство каркасных домов. СП 31-105-2002. Перекрытия. Общие требования к конструкции. Деревянные и стальные прогоны. >>>
Далее читайте: Строительство каркасных домов. СП 31-105-2002. Перекрытия. Консольные балки перекрытия, устройство проемов и гвоздевые соединения элементов каркаса перекрытий. >>>
Строительство деревянных каркасных домов:
— Строительство каркасного дома (технология «ДКР») >>>

— Проекты каркасных домов >>>
— Строительство каркасного дома (фотоальбом) >>>
— Стоимость строительства каркасного дома >>>

Монтаж плит перекрытий по металлическим балкам

Состав операций и средства контроля

Этапы работ

Контролируемые операции

Контроль (метод, объем)

Документация

Подготовительные работы

Проверить:

— наличие документа о качестве на металлические конструкции и бетонные плиты;

— соответствие размеров конструкций проектным, наличие окраски балок;

— соответствие отметок проектным, размеры гнезд, наличие опорных подушек.

Измерительный визуальный

Паспорта (сертификаты), общий журнал работ Монтаж плит перекрытия Контролировать:

— размеры опирания балок на стены (опорные подушки), размеры по осям;

— наличие раствора под концами железобетонных плит, замоноличивание гнезд;

— наличие поперечных связей и их анкеровку в стены;

— правильность укладки толя при звукоизоляции;

— влажность и толщину слоя засыпки.

Визуальный, измерительный, каждый элемент

То же

Общий журнал работ, акт освидетельствования скрытых работ Приемка выполненных работ Проверить:

— фактическое положение смонтированных балок плит;

— внешний вид лицевых поверхностей.

То же

Акт приемки выполненных работ Контрольно-измерительный инструмент: рулетка, линейка металлическая, нивелир, двухметровая рейка.

Операционный контроль осуществляют: мастер (прораб), геодезист — в процессе работ. Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика.

Требования к качеству применяемых материалов

ГОСТ12767—94. Плиты железобетонные сплошные для перекрытий жилых и общественных зданий. Технические условия.

Отклонения от номинальных размеров плит, указанных в рабочих чертежах, не должны превышать следующие значения:

— по длине плит до 4 м — ±8 мм;

— по толщине плит — ±5 мм;

— по ширине плит до 2,5 м — ±6 мм.

Технические требования

СНиП 3.03.01-87 п. 3.7, табл. 12 Альбом 69 НП Ленжилпроекта

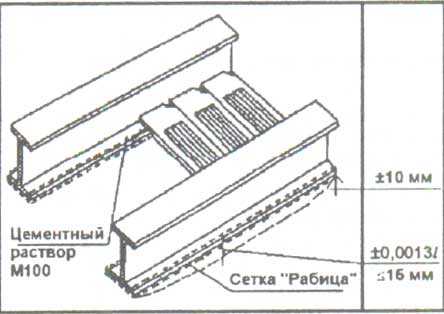

Допускаемые отклонения:

— отклонение отметок опорных узлов ригелей, балок— Ю мм;

— прогиба (кривизны) между точками закрепления сжатых участков ригеля или балки — 0,00)3 длины закрепленного участка, но не более 15 мм;

— ровности поверхности со стороны потолка при проверке двухметровой рейкой — 5 мм.

Указания по производству работ

СНиП 3.03.01-87 п. 3.21 Альбом 69 НП Ленжилпроекта

Стальные конструкции должны быть огрунтованы и окрашены на предприятии-изготовителе. Окраске не подлежат зоны монтажной сварки на ширину 100 мм по обе стороны от шва и части стальных конструкций, подлежащие обетонированию.

Изготовленные конструкции должны быть замаркированы в соответствии с чертежами КМД.

Предприятие-изготовитель стальных конструкций обязано выдать сертификаты на конструкции. Металлическая балка по нижним полкам должна быть обернута сеткой «Рабица» для штукатурного слоя. Плиты укладываются по металлическим балкам на слой, цементного раствора Ml00 толщиной не более 20 мм, с совмещением поверхности смежных плит вдоль шва со стороны потолка. Замоноличивание стыков плит производится таким же раствором. При пролете балок свыше 5,0 м до 7,5 м устанавливаются связи из арматуры 020 мм посередине пролета, при пролете от 7,6 до 9,0 м — в каждой трети пролета. Величина опирания балок на стену — по проекту, но не менее 250 мм. При пролете балок свыше 6,0 м под их опорные части необходимо устанавливать опорные подушки.

Источник

Армопояс

Монолитный армопояс используется в качестве основания для укладки перед монтажом перекрытий на кирпичные и пено- или газоблочные несущие стены. Бетон заливают после того, как устанавливают каркас из вертикальных, поперечных и продольных частей вместе с опалубкой.

Требования к устройству армопояса:

Используемый бетон по марке должен совпадать с применяемым для кладки. Лучше всего подойдет смесь класса выше 15В.
Для каркаса нужна арматура не тоньше 8 мм, которая сваривается или связывается проволокой.
Ширина пояса равна ширине стены.
В высоту армирующее основание должно быть не менее газоблока — 20-40 см.

Правильно выполненный пояс нужен, чтобы равномерно распределить нагрузку между несущими стенами и перегородками. Кроме того, при изготовлении каркаса выводят концы металлической арматуры для надежного крепления плит.

Армопояс, как обладающий повышенной теплопроводностью, нуждается в дополнительной теплоизоляции.

Особенности

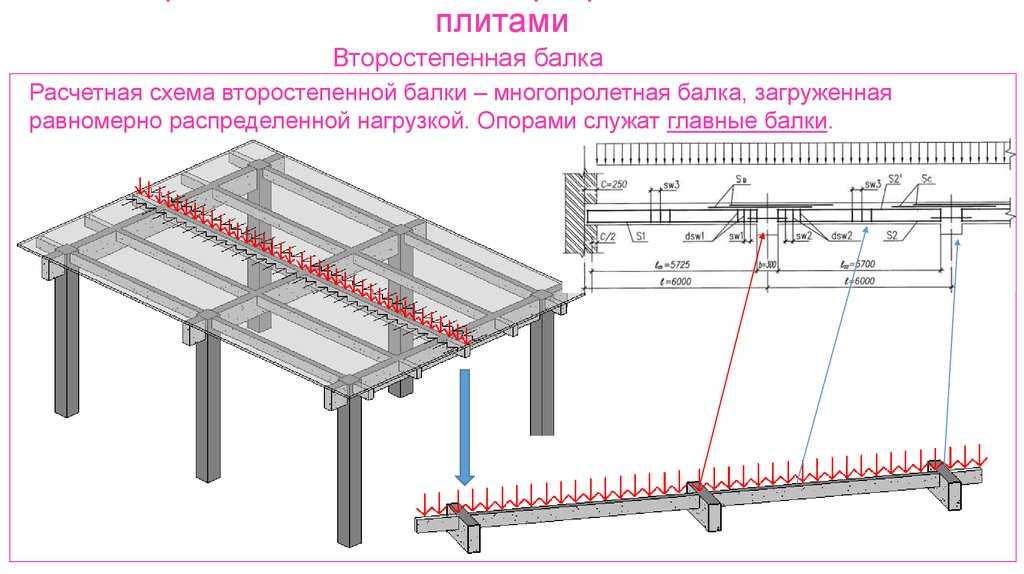

В подобных разделяющих этажи плитах важнейшую роль играет каркас, собираемый из металлических составляющих и расчёт возникающих нагрузок. В зависимости от величины нагрузки выбирается вид создаваемой межэтажной перегородки. Они могут быть следующих видов:

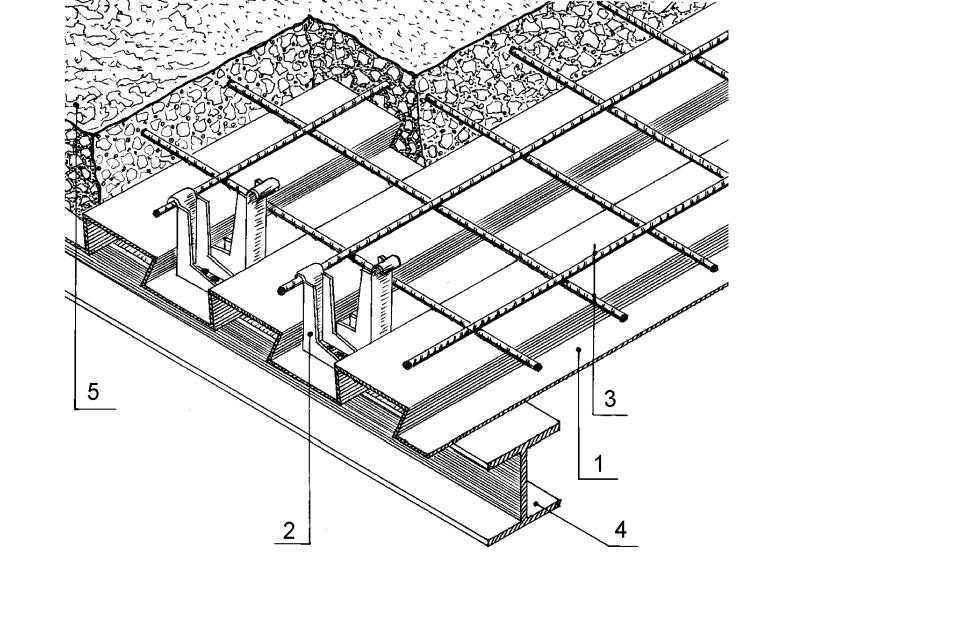

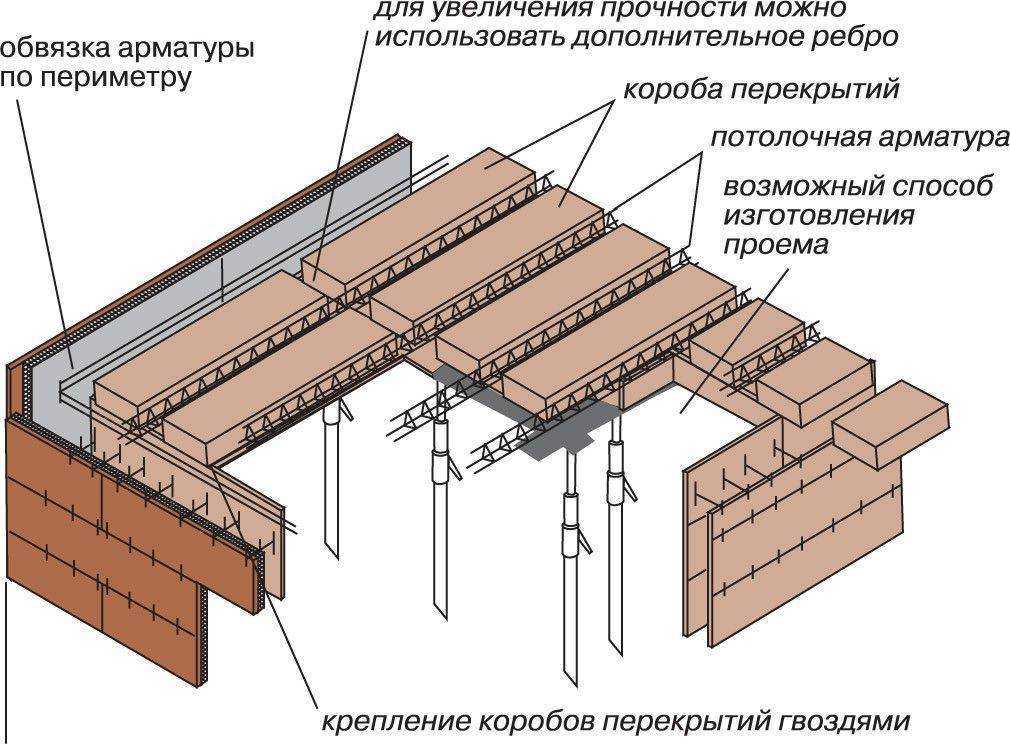

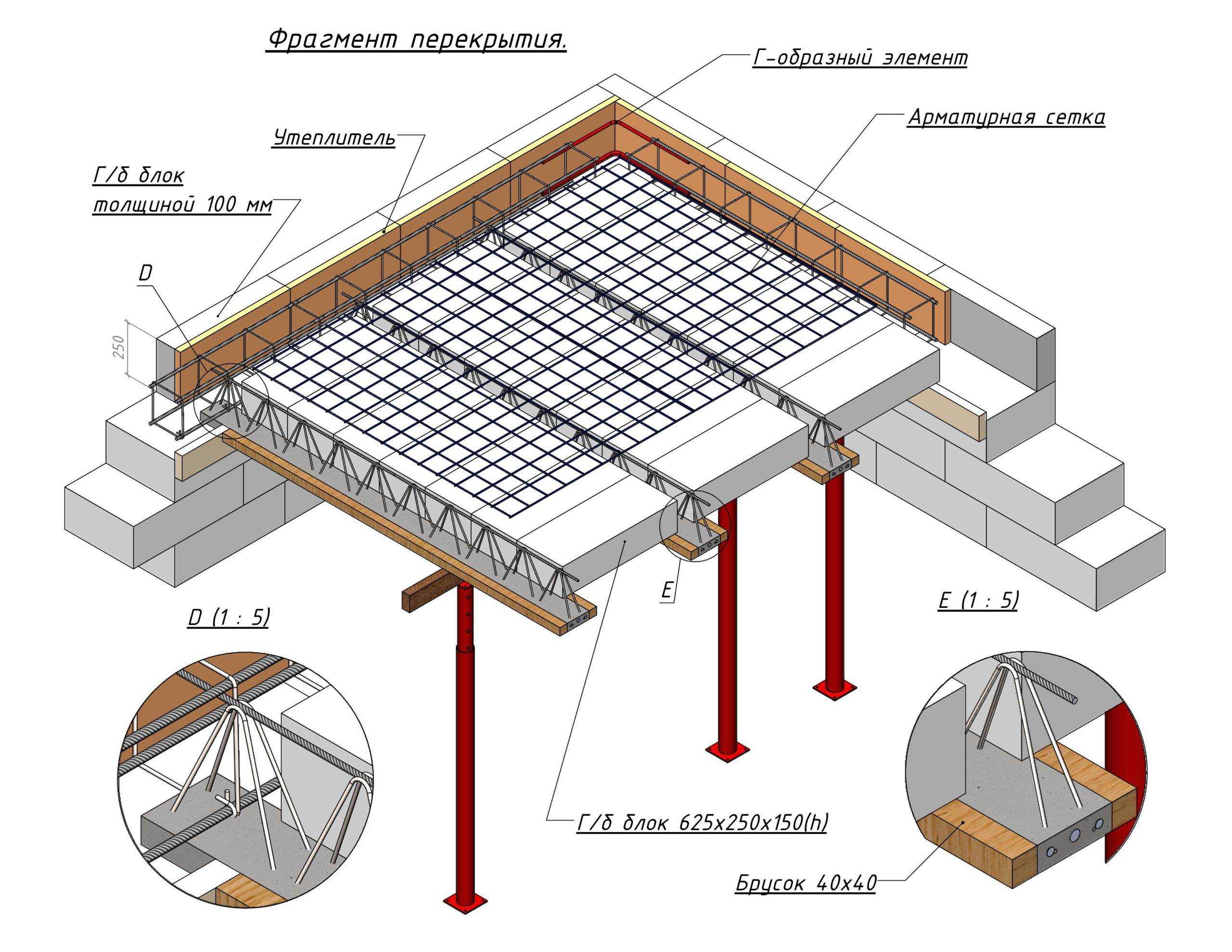

Монолитная, на основе силового каркаса из металла.
Деревянное перекрытие по металлическим силовых элементам.

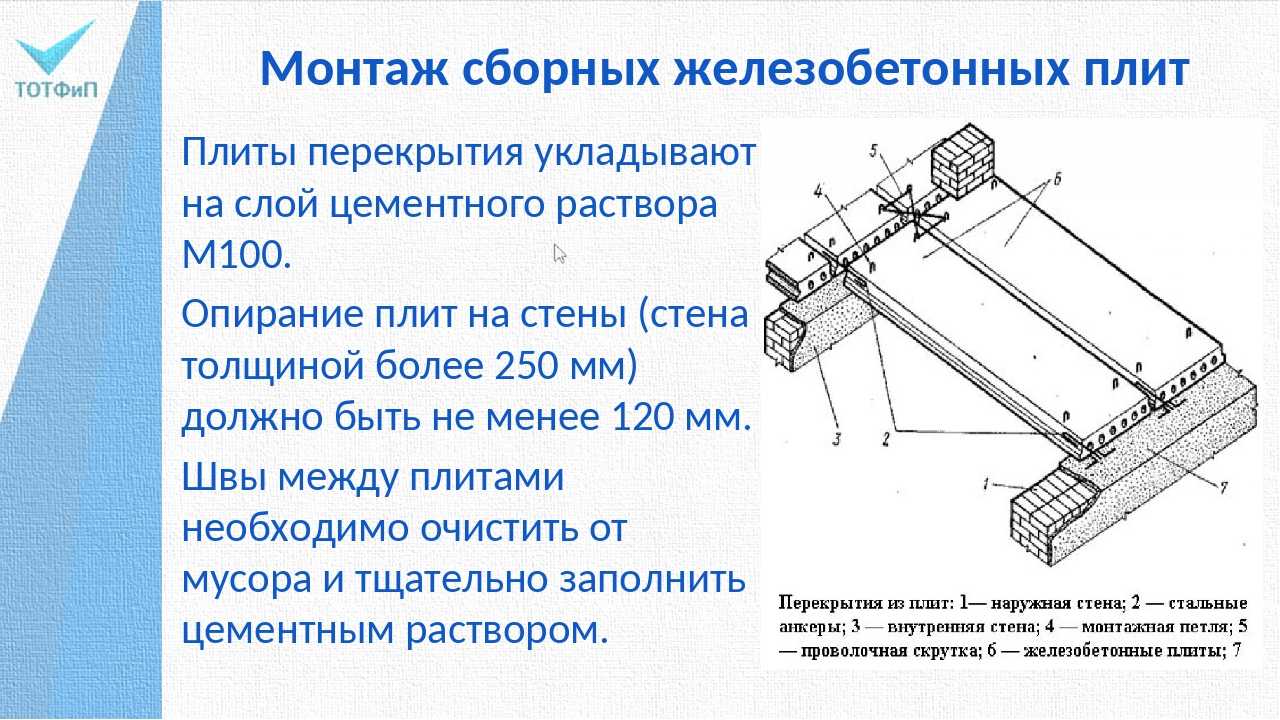

Железобетонные сборные основания из плит.

Каждая разновидность имеет свои собственные плюсы и минусы. Однако, из всех названных типов деревянные будут как самыми легкими, так и наименее прочными. Если говорить об остальных двух типах, то монолитное основание по балкам из металла будет несколько сложнее собрать, но, оно позволит избежать использования тяжелой подъемной техники. Основания из железобетона будут собираться быстрее, но, использования тяжелого крана не избежать.

Особенности данных систем

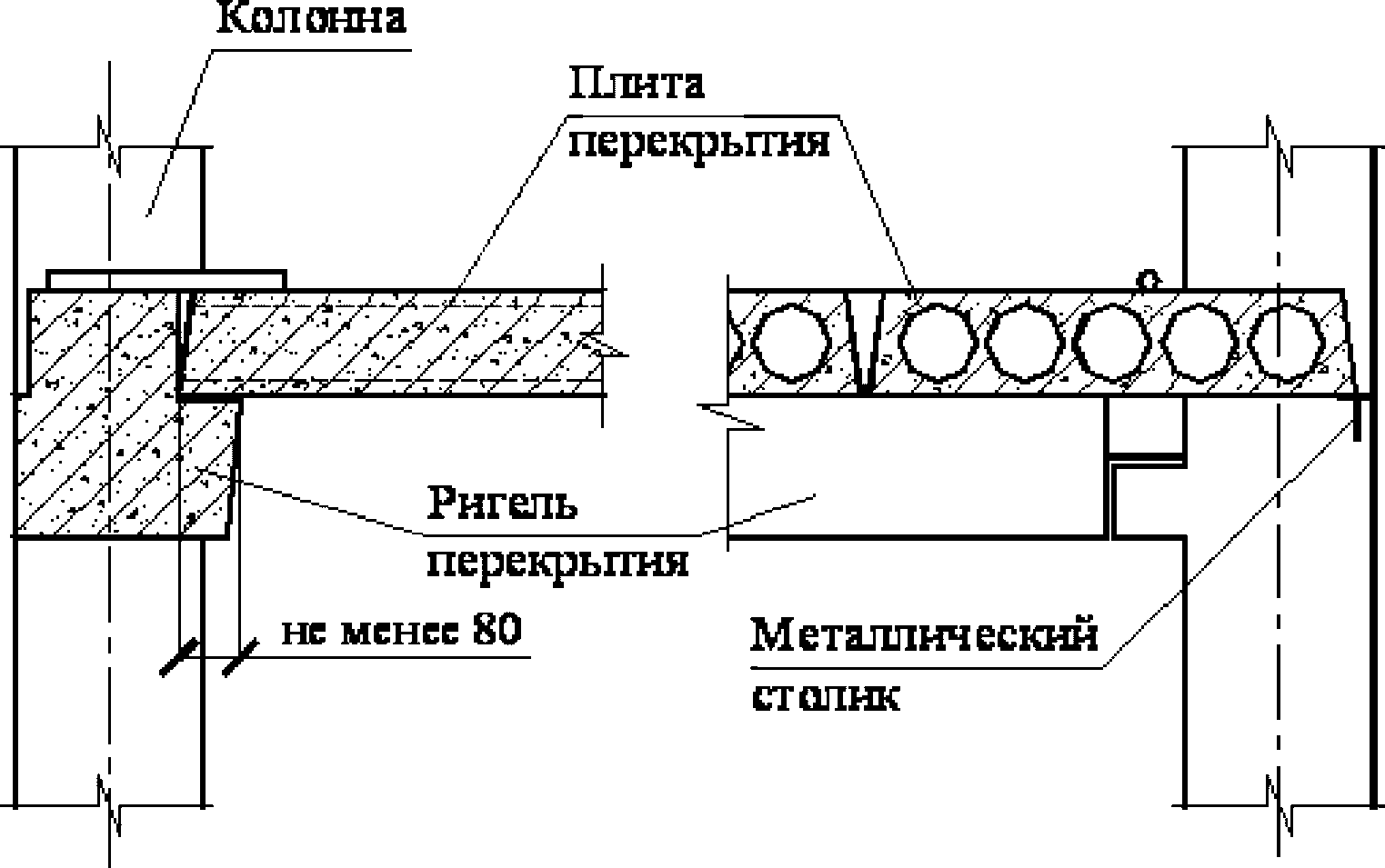

Для того чтобы перекрытие плотно держалось и могло вынести большие и даже чрезмерные нагрузки, надо верно рассчитать узел опирания плиты перекрытия на кирпичную стену. В зависимости от того как он реализован, можно будет давать определенную нагрузку на данный этаж здания

Кстати, обратите внимание: не может быть сконструирован узел опирания плиты на основе перемычек, а не несущих стен

Схема заделки деревянной балки перекрытия в кирпичную стену: 1 – деревянная балка; 2 – конец балки, обмазанный смолой и обернутый толем;3 – гидроизоляция; 4 – кирпичная стена; 5 – воздушный зазор между стеной и скошенным торцом балки.

В строительстве так же, как и в любой отрасли, существуют специальные нормативные документы, регулирующие нормы монтажа узлов опирания на различные, в том числе и кирпичные, стены.

Для того чтобы точно определить «глубину опирания», необходимо не только учитывать непосредственную длину выбранной плиты, но и сам материал, на которую эта плита будет опираться. Поэтому все изделия, как правило, промаркированы, то есть на них указывается максимальная несущая способность, а также уровень минимальной сейсмостойкости.

Контролирующие строительство органы тщательно отслеживают, как именно уложены данные конструкции и какова опорная площадь несущей стены здания.

Это имеет огромное значение, так как неправильно смонтированный узел на кирпичную стену будет являться нарушением, которое приведет к запрету строительства или переделыванию полностью уже построенной части здания.

При этом контролирующие органы руководствуются современными, существующими на данный момент ГОСТами, а так же серией проектной документации, где точно указана величина опирания. Соответствуя существующему ГОСТу 956-91, который регулирует глубину опирания перекрытия любой длины на несущую кирпичную стену, это значение равно 10 мм, без учета длины самого устройства. Поэтому, выбирая железобетонную плиту для организации , необходимо внимательно изучить нанесенную на нее маркировку, так как она даст всю нужную информацию о данном ЖБИ.

Как правило, маркировка плит состоит из группы букв и цифр. Например, плита ПК 42.15-8Т. Буквы ПК являются наименованием самого изделия, в данном случае это плита перекрытия с круглыми пустотами; цифры 42.15 обозначают габариты ЖБИ в дециметрах (конструктивная длина равна 4180, а ширина – 1490); цифра 8 обозначает максимальную нагрузку на эту плиту – 800 кгс/кв.м; буква Т является индексом для использованного при изготовлении плиты тяжелого бетона.

Виды по способу опирания

Плита, размещаемая между этажами, является армированным железобетонным изделием с внутренними пустотами, которые нужны для снижения веса конструкции и ее давления на кирпичную кладку.

Их выполняют разных форм и размеров — от 1,5 до 12 м в длину (с шагом в 100 мм). Чаще всего в ширину плиты изготавливают по 22 см, но встречаются размеры от 16 до 33 см.

Особенности здания влияют на выбор ЖБИ для межэтажной укладки.

Учитывают следующие характеристики:

сейсмические свойства региона строительства;
действующие на здание и плиту нагрузки;
параметры стен — толщину, высоту, материал изготовления;
предназначение сооружения — промышленное, общественное, жилое.

Преимуществами использования готовых изделий можно считать:

короткое время установки;
низкую стоимость;
надежность и долговечность в эксплуатации;
простоту монтажа с помощью рабочих и автокрана;
высокую шумоизоляцию за счет пустот.

У заводских плит перекрытия имеются свои недостатки:

обязательное применение строительной техники;
между ними остается расстояние;
итоговая жесткость конструкции получается меньше по сравнению с монолитом.

Бетонные изделия растяжению сопротивляются хуже, чем сжатию. Последнему подвергается верхняя часть перекрытия, а нижняя — удлиняется. Для увеличения сопротивления вдоль плиты размещают арматуру. Поэтому изделие в продольном направлении может прогибаться вниз.

Порядок укладки межэтажных ЖБИ определяется проектом и рабочими чертежами и отличается количеством опорных узлов.

По двум сторонам

При таком варианте укладки плиты перекрытия опирание осуществляется на 2 несущие стены, находящиеся друг напротив друга. Изделие помещают на стены поперечной узкой стороной.

Этот способ распределения нагрузок наиболее экономичный и простой в монтаже. Применять его следует, когда прогиб не выходит за допустимые значения. Разрешенная нагрузка — до 800 кг/м³. Метод подойдет для ЖБИ с маркировкой 1ПК, 2ПК, ПК с круглыми пустотами.

По трем сторонам

Опирание плиты перекрытия на стены возможно по 3 сторонам. В этом случае 2 коротких и одна из длинных граней задвигаются на стеновые несущие элементы.

При этом варианте расположения гнется только свободная часть изделия. Продольный каркас вступает в работу, принимая напряжение растягивания не по всей длине, а лишь у висящего фрагмента.

Способ используется для монтажа в углах, в зданиях П-образной формы несущих конструкций. Плиты делают с усиленными торцами и приемлемой нагрузкой до 1600 кг/м³, обозначают ПКТ.

По четырем сторонам

Наиболее жесткие плиты с маркировкой ПКК выполняются со всеми армированными торцами. Они характеризуются увеличенной несущей способностью.

Они стоят дороже и применяются в сложных конструкциях, когда присутствует необходимость распределить достаточно высокие нагрузки. Такой вариант подойдет, если в дальнейшем планируется ставить дополнительные надстройки.

На стены плита укладывается всеми 4 сторонами. Для строительства малоэтажных объектов такие изделия использовать нерентабельно.

Классические узлы опирания несущих металлических балок на кирпичные стены

В настоящей статье рассмотрены схемы классических конструктивных решений узлов опирания несущих металлических балок перекрытий (покрытий) на кирпичные стены зданий. Использование данных схем при конструировании балочных перекрытий избавит проектировщика от множества рутинных вычислений, связанных с компоновкой опорных узлов балок, подбором сечений отдельных элементов (обеспечивающих работоспособность узлов) и расчетом их монтажных соединений.

Принятие решения о выборе одного из предложенных ниже вариантов конструктивного исполнения узлов опирания балок на стены производится исходя из величины опорной реакции (опорного давления под концом балки).

Согласно требованиям действующих норм, стальные балки должны опираться на несущие каменные стены через стальные или железобетонные распределительные подушки, основной функцией которых является выравнивание давления под концами балок и предотвращение местного смятия кладки (локального разрушения кладки под опорными участками балок от смятия).

Узлы №№1, 2, 3, 4 предусматривают шарнирное опирание балок непосредственно на кирпичную кладку стен через слой цементно-песчаного раствора толщиной 15 мм. Опорное давление под заделанным в стену концом балки передается на кладку через опорные металлические плиты толщиной 20 мм, размеры которых назначены таким образом, чтобы среднее давление под плитой (в пределах площади сжатия) не превосходило минимально допустимую нормами величину расчетного сопротивления кладки при условии, что кладка выполнена из полнотелого керамического кирпича нормальной прочности на жестком цементном растворе.

В случае, если величина опорного давления превышает 100 кН (≈10 тонн), то тогда, в соответствии с требованиями СНиП ll-22-81*, необходимо устройство железобетонной распределительной подушки толщиной не менее 100 мм, армированной двумя сетками по расчету (опирание несущей стальной балки перекрытий непосредственно на кирпичную кладку стен в этом случае не допускается). При этом опорные узлы балок выполняются жесткими – см. Узлы №№4, 5.

Узел №1 (шарнирный)Толщина кирпичной стены b=380 мм. Предельное значение опорной реакции R=0,6 т.

Узел №2 (шарнирный)Толщина кирпичной стены b>380 мм. Предельное значение опорной реакции R=0,7 — 3,0 т.

Узел №3 (шарнирный)Толщина кирпичной стены b>380 мм. Предельное значение опорной реакции R=3,1 — 5,0 т.

Узел №4 (шарнирный)Толщина кирпичной стены b>380 мм. Предельное значение опорной реакции R=5,1 — 7,0 т.

Узел №5 (жесткий)Толщина кирпичной стены b>380 мм. Предельное значение опорной реакции R=10,1 — 18,0 т.

Узел №6 (жесткий)Толщина кирпичной стены b>380 мм. Предельное значение опорной реакции R=18,1 — 20,0 т.

Примечания (важно!!!):

Все фрикционные соединения элементов (во всех узлах) выполняется на анкерных болтах класса точности В, классов прочности 5.8 и 8.8. Допускается также использование высокопрочных болтов.
Катеты всех угловых швов (во всех узлах) принимать по наименьшей толщине свариваемых элементов, но не менее значений, указанных в таблице 38 СНиП II-23-81*.
В случае, если режим эксплуатации здания характеризуется наличием динамических нагрузок, — все элементы и детали узлов должны быть проверены расчетом на выносливость.
Марка стали всех металлических элементов и деталей узлов принимаются по таблице 50х СНиП II-23-81*, как для конструкций 2-ой группы (при отсутствии динамических, вибрационных и подвижных нагрузок).

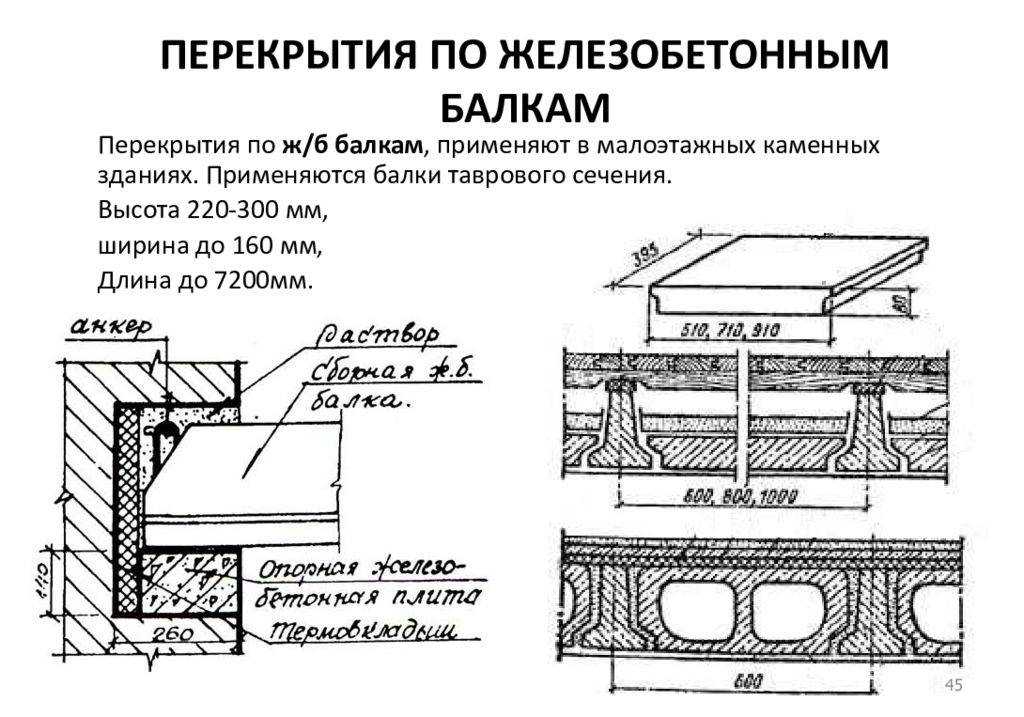

Виды перекрытий

Плиты перекрытия являются главной частью элементов сооружения, как правило, они изготавливаются из железобетона. Их главной функцией является перераспределение нагрузки от веса всего находящегося в доме на стены, опоры и фундамент.

Также благодаря перекрытиям удается поделить общую площадь дома на этажи, чердаки и подвал. Сам материал, из которого они изготовлены, должен обладать большой жесткостью, прочностью, отличной звукоизоляцией, огнестойкостью и водонепроницаемостью, поэтому в производстве как раз и используется железобетон. Железобетонные изделия бывают:

многопустотными (ПК);
с продольными ребрами жесткости (ПБ);
плоские перекрытия;
шатровые панели с ребрами жесткости вдоль всего периметра.
