Как правильно установить биксенон в линзу h4 самому: фото и видео

Что такое биксенон

Обычная ксеноновая лампа представляет собой один источник света, который может работать либо на дальний, либо, как часто бывает, на ближний свет. Биксеноновые лампы универсальны – они могут переключаться, превращаясь из источника дальнего света в источник ближнего, и наоборот. То есть одна лампа заменяет две.

Как она работает

Казалось бы, что тут выяснять? Поставили две ксеноновые колбы по аналогии с двумя спиралями, как в галогенке, да и все. Но колба в биксеноне одна! Взглянем на биксеноновую лампочку поближе.

Биксенон Н4

Мы видим обычную ксеноновую колбу, закрытую металлическим экраном специальной формы. Сверху лампа открыта полностью, снизу вся закрыта за исключением небольшой прорези, которую я пометил стрелкой.

На снимке хорошо видно, что колба, в которой происходит разряд и, соответственно, свечение, не совпадает с прорезью. Таким образом, биксенон светит только вверх. Это ближний свет. Если сдвинуть колбу к цоколю, то разрядная камера совпадет с прорезью и прибор начнет светить и вниз. Света на линзу фары будет поступать больше, и это будет дальний свет.

Как сдвинуть лампу относительно экрана? Секрет прост. В цоколе биксенона скрыт электромагнит, который буквально втягивает источник света, сдвигая его к прорези. Именно поэтому цоколь биксеноновой лампы такой массивный. Снимем металлический экран и посмотрим, как это происходит.

Работа электромагнита биксенона (см. на белый ободок вокруг колбы)

Слева магнит отключен – лампочка в исходном положении, включен «ближний». На правом снимке электромагнит активен – включен «дальний». Вот и вся хитрость.

Почему первый снимок был подписан «Биксенон H4»? Ведь сама биксеноновая лампа имеет вообще непонятно какие разъемы. Все просто – такой тип источников света совместим по габаритам юбки и ключам на ней с галогенной лампой H4. Одну снял, другую поставил безо всякой доработки фары.

Чем отличается от биксеноновых линз

Очень часто биксенон путают с биксеноновыми линзами. Это абсолютно разные устройства! Взглянем на фото линзы.

Биксеноновая линза (билинза)

Здесь цифрам обозначены:

Линза.
Подвижная шторка с электромагнитом.
Колодка управления электромагнитом.
Посадочное место под обычную ксеноновую лампу H1.

Вставляем обычную лампочку и, управляя шторкой, организуем и дальний, и ближний свет. А линза превращает конструкцию в готовую фару, правда, без корпуса. Биксеноновая лампа умеет сама переключаться, но ей нужна фара.

Что лучше – биксенон или билинза?

Однозначно на этот вопрос ответить сложно. Если у нас уже стоит специальная фара под ксенон, то достаточно купить биксенон, и вопрос решен. Если фары нет, то, конечно, удобнее и дешевле линза – ее можно просто врезать в любую штатную фару, которая будет исполнять роль защитного кожуха и не более.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуЕсть еще один нюанс. Если сгорит биксенон, то покупка его обойдется недешево, а гореть любые лампочки имеют привычку регулярно. В линзе же стоит обычная ксенонка H1 – она намного дешевле. Конечно, придется разориться на линзу, но всего один раз!

Установка bi led линзы в фары

Установка bi led линзы в фары— это удивительный способ улучшить внешний вид, ощущения и функциональность фар вашего автомобиля. Процесс установки двусветодиодных линз относительно прост, но требует определенного внимания к деталям и некоторых технических знаний. В статье будет изложено все, что вам нужно знать об установке bi led линзы в фары вашего автомобиля.

Процесс установки bi led линзы в фары

Первым шагом в процессе установки является выбор правильной линзы с двумя светодиодами для вашего автомобиля

Существует множество различных размеров и типов двусветодиодных линз, поэтому важно провести исследование и убедиться, что у вас есть подходящая линза, прежде чем начать. Кроме того, очень важно приобрести высококачественную линзу с двумя светодиодами, так как это гарантирует, что вы получите максимально возможную производительность от фар вашего автомобиля

Когда у вас есть подходящая линза с двумя светодиодами, следующим шагом будет снятие старых фар с вашего автомобиля

Это включает в себя отсоединение любой проводки, отвинчивание всех болтов или винтов и осторожное вытягивание фары из кузова автомобиля. Будьте осторожны, делая это, так как это может быть довольно деликатная работа

После того, как старая фара снята, вы можете начать процесс установки двухсветодиодной линзы. Это включает в себя прикрепление линзы к соответствующим точкам крепления на фаре вашего автомобиля. Внимательно следуйте инструкциям, прилагаемым к объективу с двумя светодиодами, так как они предоставят вам конкретные шаги, которые необходимо выполнить.

Если линза с двумя светодиодами прикреплена к фаре в сборе, вам нужно будет подключить жгут проводов к электрической системе вашего автомобиля

Опять же, это деликатный процесс, требующий осторожности и внимания к деталям. Внимательно следуйте инструкциям, чтобы убедиться, что все подключено правильно

Теперь, когда все подключено, последний шаг — протестировать новые двухдиодные фары. Заведите машину и включите фары, чтобы увидеть, как они выглядят и насколько хорошо они работают. Если все работает правильно, то поздравляем, вы успешно установили би-диодные линзы в свои фары!

Заключение

В заключение, установка bi led -светодиодных линз в фары вашего автомобиля — отличный способ улучшить внешний вид и функциональность вашего автомобиля. Имея подходящую би-светодиодную линзу и обладая некоторыми техническими знаниями, вы сможете успешно завершить процесс установки и пользоваться преимуществами современных фар в своем автомобиле

Однако, как упоминалось ранее, в процессе установки очень важны осторожность и внимание к деталям. Если вы не уверены в своих силах или не имеете навыков мастерить, всегда лучше обратиться за услугами к профессиональному механику, чтобы избежать возможных осложнений

2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

Для рекламодателей:Forty@hotmail.ru

Какие плюсы, в установке би линз?

Плюсов много, основное преимущество би линз перед обычными фарами, это лучшее освещение, не слепит встречных водителей, хотя поток света достаточно мощный, наблюдаются четкие границы светового потока, при переключении на дальний свет, ближний не теряется.

Почему такие линзы называются именно БИ линзами.

Данный тип линз обеспечивает как ближний, так и дальний свет, отсюда и название. За счет чего обеспечивается дальний свет, ведь используется обычная ксеноновая или галогеновая лампочка? Дальний свет обеспечивается за счет поднятия и опускания своеобразной электронной шторки, которая установлена в самой линзе. Шторка нужна для преломления света. Когда шторка поднята – ближний свет, когда шторка опущена – дальний.

Для сравнения мы привели несколько вариантов света фар, чтобы окончательно убедить Вас в том, что будущее за билинзами.

Вот так светит китайский ксенон(ShowMe и тп): Как видим, нет четкой границы света, встречка наглухо ослеплена таким вот ксеноном (Особенно если 6000К и более).

На следующем фото можно увидеть, как будет светить самая бюджетная би линза. Тут уже ситуация совсем иная. Можно увидеть четкую границу света. Другими словами, перед водителем будет освещаться только дорога, а не “лупить” светом во встречную машину. Теперь посмотрим, как будет светить линза хорошего качества.

Тут уже можно увидеть, что нет абсолютно никакой паразитной засветки верхней границы.

С дальним светом, ситуация тоже обстоит другая. В отличие от би ксенона, где лампа просто ходит вверх или вниз за счет электромагнита, при включении дальнего, такая лампа хорошо светит вдаль, но при этом теряется часть ближнего света. Би линза в этом плане тоже выигрывает, при включении дальнего света, не теряется ближний свет.

Принцип работы билинзы. Как видим на картинке сам модуль, или корпус, линза, и поднимающаяся шторка.

В практике при включении дальнего света, ближний свет не теряется.

Инструкция с фото и видео

Для подключения LED линзы к H4 необходимо следовать определенной инструкции. В этом разделе мы предоставим вам подробные фото- и видеоматериалы, которые помогут вам выполнить эту операцию. Внимательно следуйте инструкциям и ознакомьтесь со всеми представленными материалами перед началом работы.

Шаг 1:

На фото вы можете увидеть необходимые инструменты для выполнения данной операции: LED линзу, H4 лампу и провода. Убедитесь, что у вас есть все необходимое, прежде чем приступать к работе.

Шаг 2:

Следующим шагом является отсоединение фары от автомобиля

Обратите внимание на крепления и способ отсоединения вашей фары, чтобы правильно выполнить эту операцию.

Шаг 3:

Следующий шаг — удаление текущей H4 лампы из фары. Откройте крышку фары и аккуратно вытащите лампу

Помните, что лампа может быть горячей, поэтому будьте осторожны.

Шаг 4:

Теперь возьмите вашу LED линзу и установите ее на место H4 лампы. Убедитесь, что она плотно и безупречно встанет в фару.

Шаг 5:

Затем приступайте к подключению проводов. Провода должны быть подключены к соответствующим контактам LED линзы и H4 разъему. Следуйте указанным на фото направлениям проводов.

Шаг 6:

Проверьте подключение и убедитесь, что все провода надежно зафиксированы и не мешают работе фары. Затем обратно закрепите фару на автомобиле.

Поздравляем! Теперь вы знаете, как правильно подключить LED линзу к H4. Пользуйтесь новой светотехникой с удовольствием и безопасностью на дороге!

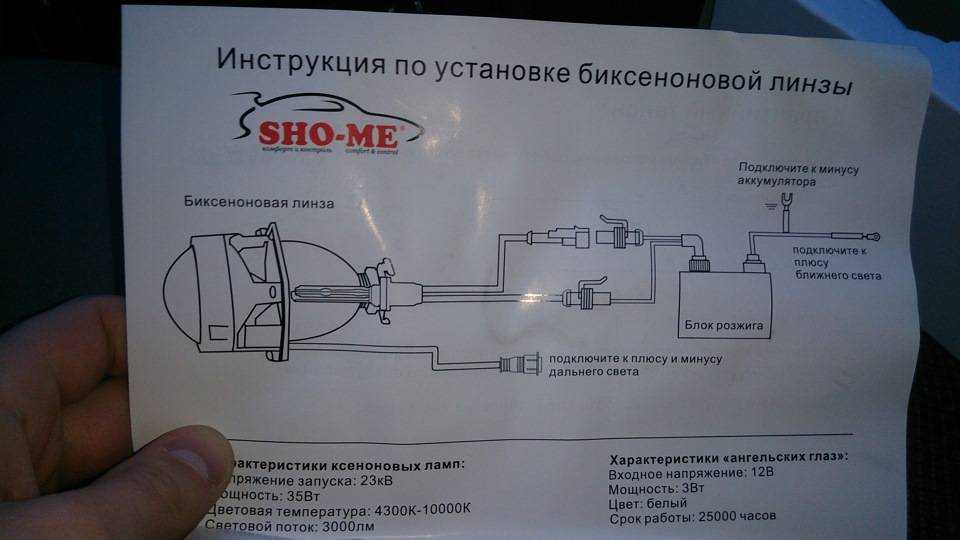

Стандартные схемы подключения

Допустим, фара с биксеноновым модулем уже смонтирована. Затем, после подключения, её настраивают регулировочными винтами. А пока рассмотрим, как выглядят схемы, рекомендуемые изготовителем и актуальные для биксенона.

Контакты съёмной колодки

Колодка, предназначенная для ламп H4, оснащается тремя контактами. Один из них – это «масса». Шнур, идущий к контакту массы, всегда будет в чёрной изоляции.

Возможно, у владельца есть два блока розжига и одно 5-контактное реле. Тогда подключение можно выполнить, реализуя простую схему:

Схема с одним общим реле

Как видите, из двух разъёмов H4 здесь используется только один. Другой нужно заизолировать.

Изготовитель чаще предлагает в комплекте не только блок розжига, но и модуль управления. Фары тогда подключают по следующей схеме:

Схема с раздельными блоками управления

С каждой линии, питающей габариты, блок может считывать дополнительные данные. Впрочем, подключение этих линий выполнять не обязательно.

Проводя монтаж, придерживайтесь советов:

Мощный предохранитель (30 А), показанный на большинстве схем, устанавливать не придётся – он есть в штатной проводке. Просто, подключайтесь к той линии, которая питает фары, а не дополнительные аксессуары;
Высоковольтные провода, которые идут от блока розжига к фаре, не должны касаться металлических поверхностей. Ещё эти провода нельзя сгибать в петлю – используйте S-образную укладку;
Добившись того, что фары включаются, обязательно проведите настройку юстировочными винтами.

Эксплуатировать авто без корректора света фар сегодня запрещено законом. В большей степени это относится к «ксеноновым» источникам света. Делайте выводы.

Меры безопасности

Чтобы исключить поражение током и повреждение деталей авто, надо соблюдать несколько простых рекомендаций:

Снимать клемму с аккумуляторной батареи перед началом работ и ставить обратно после сборки фар.
Аккуратно извлекать лампочки, чтобы не разбить стекло. Если колодка не снимается с контактов, не прилагать излишнее усилие.
Желательно надевать перчатки, чтобы не поцарапать руки о выступающие элементы.
Обеспечить хорошее освещение рабочего пространства.

Для наглядности рекомендуем тематические видео.

Если фара подходит под светодиодные лампы, установить ее не составит труда. Тут не потребуется сложная схема или специальный инструмент, все делается практически так же, как при установке обычных галогеновых вариантов.

Источник

Демонтаж старых фар h4

Прежде чем приступить к подключению би-лед линз к фарам h4, необходимо демонтировать старые фары. Следуйте этим шагам, чтобы безопасно и правильно снять старые фары:

Выключите автомобиль и откройте капот.
Отсоедините проводку от фар, разъединив соединительные разъемы.
Удалите крепление фары

Обычно оно фиксируется гайками, зажатыми зажимами или крючками.
Осторожно выньте фару из крепления, избегая повреждения окружающих элементов.
Повторите эти шаги для другой фары.
Осмотрите фары на наличие повреждений или трещин. В случае обнаружения повреждений, замените фару перед подключением новых би-лед линз.

Устанавливаем ксенон своими руками

Также запрещается касаться руками колбы ксеноновой лампы. В случае контакта с ней необходимо обезжирить поверхность с помощью спирта.

Перед началом установки обязательно отсоедините плюсовую клемму аккумулятора. Нужно также помнить о том, что ксенон в момент запуска дает напряжение 23 тысячи вольт!

После того, как вы убедились в безопасности процесса можно приступать непосредственно к установке. Первым делом снимем старые галогенные лампы и заменим их лампами ксенона. Для этого необходимо снять защитную крышку с фар.

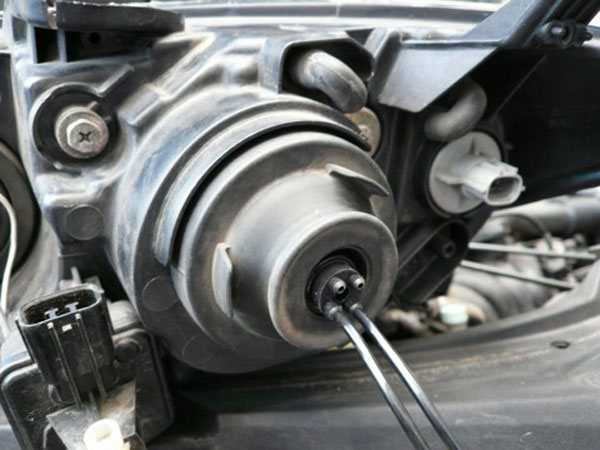

Отключаем контактные провода от лампы и вытаскиваем ее.
Для того, чтобы безопасно извлечь лампочку в некоторых автомобилях необходимо отжать пружинку, которая ее фиксирует.
Новую ксеноновую лампу аккуратно извлекаем из защитной колбы и вставляем в отверстие. Помните о том, что касаться колбы руками нельзя. Если у вас была пружинка, которая фиксировала галогенную лампу, то ее необходимо примять. Дело в том, что провода от ксеноновых ламп необходимо будет протянуть сквозь нее и затем вывести через заглушку в подкапотное пространство.
Со стороны аккумулятора сделать это будет немного сложнее, так как он будет частично загораживать доступ к фаре. Поэтому его лучше снять. После установки лампочек подсоединяем к ним клеммы от блока розжига.
Следующим шагом будет проделка отверстий в заглушках фар для протяжки проводов. Есть два типа заглушек — резиновые и металлические. В резиновых отверстие вырезаем ножницами, в металлических придется сверлить.
Для сверления лучше использовать фрезу. Оптимальный диаметр отверстия — примерно 25 мм.

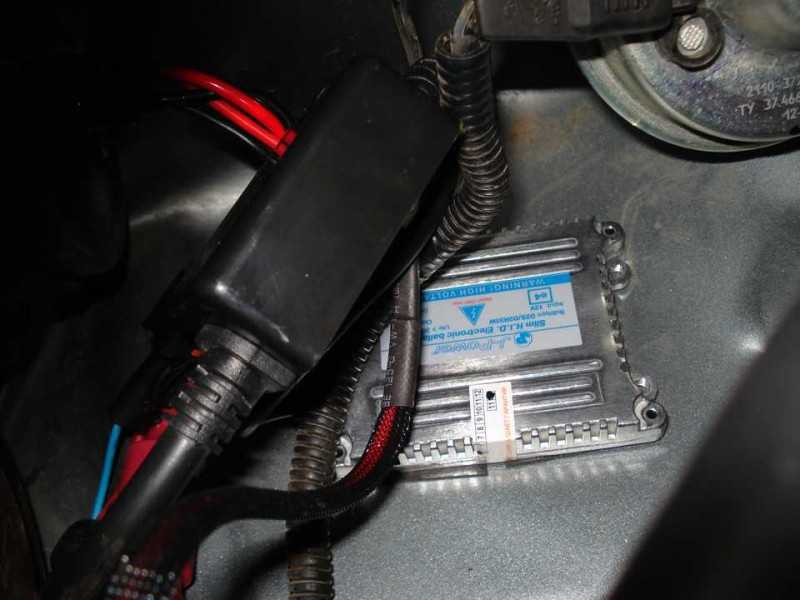

Этап установки лампочек был наиболее сложным и трудоемким. Далее необходимо выбрать место для установки блока розжига. Оно должно находится в непосредственной близости к фарам, чтобы провода проходили не в натяжку.
Лучше выбрать место, которое защищено от влаги, загрязнений и нагрева. Вообще-то качественные блоки розжига должны быть герметичными, но некоторые производители мало об этом заботятся. Если все-таки не удается подобрать защищенное место, то просто обмотайте блок изолентой или скотчем. Это повысит его безопасность, хоть и частично. Сам блок розжига можно закрепить с помощью хомутов, двустороннего скотча или прикрепить винтами.

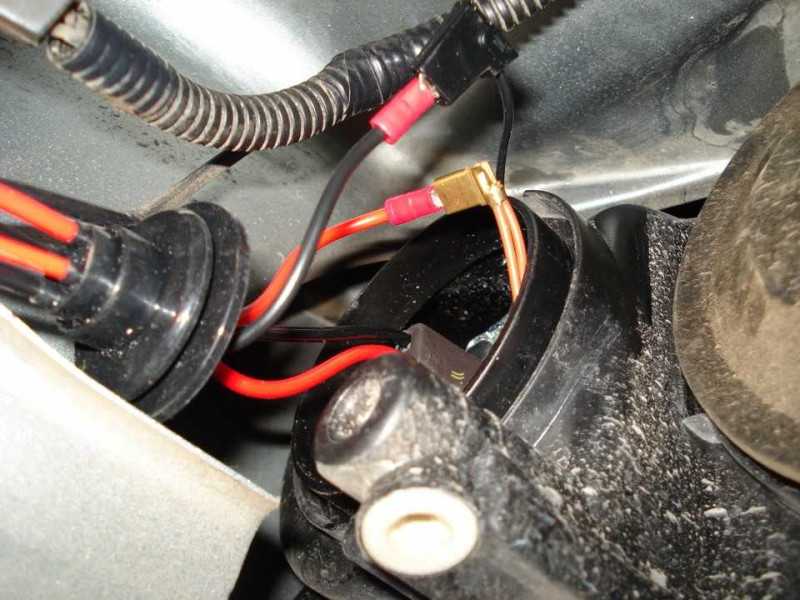

Далее соединяем провода от блока розжига и от ксеноновых ламп. Здесь у каждого провода свой цвет, так что перепутать будет сложно. Также нужно подключить блок розжига к штатной электронной системе. Для этого проводим еще один провод от блока розжига до того разъема, куда подключалась галогенная лампочка.
Повторяем процедуру со второй фарой, процесс аналогичен — устанавливаем ксеноновые лампы, блок розжига и соединяем провода. Всю проводку закрепляем хомутами, чтобы не болталась. Лишний провод скручиваем в кольцо.

Правильность подключения лучше проверить по схеме, которая обязательно будет в инструкции. Также вы можете воспользоваться этой схемой подключения ксенона:

В этом видео рассказывается, как установить лампы ксенона своими руками. Лампы производства компании IL-Trade, цветовая температура 4300К с цоколем Н7.

Самостоятельная установка ксенона в ближний свет

Полная замена штатной оптики на ксенон стоит недешево. Поэтому многие устанавливают газоразрядные лампы только в ближний свет. Это несложно, а инструкция по самостоятельной установке ксенона позволит правильно произвести монтаж:

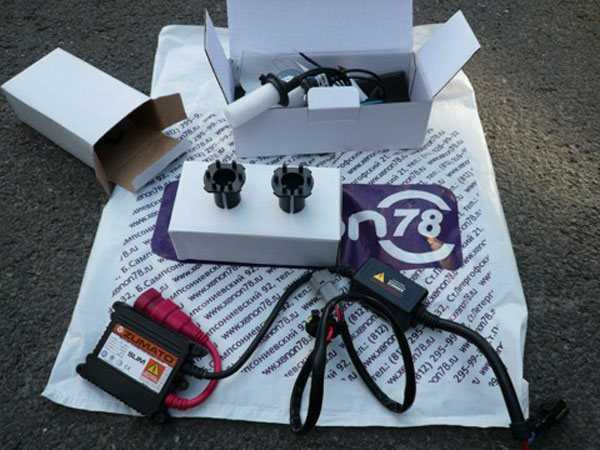

Итак, надо приобрести подходящий комплект ксенона.

Откинуть или полностью снять передний бампер.

Открутить и разобрать штатную фару.

Вынуть старую лампу.

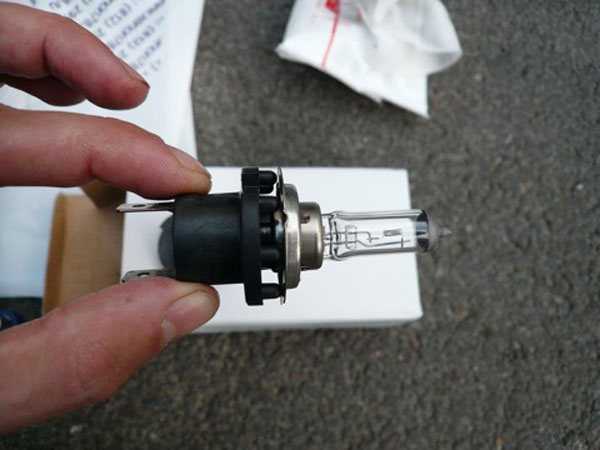

Если цоколь газоразрядной лампы немного другой, можно использовать специальный переходник (иногда переходники входят в комплект ксенона).

Далее устанавливаем ксенон сами (помещаем в фару лампу с переходником и прижимаем пружиной).

Потом лампу надо прижать резинкой.

Продеть через провода лампы резиновую заглушку.

Установить в подходящее место блок розжига.

Вставить провода из блока ксенона в штатный разъем ближнего света.

Чтобы провода со временем не выпали, их можно дополнительно зафиксировать изолентой.

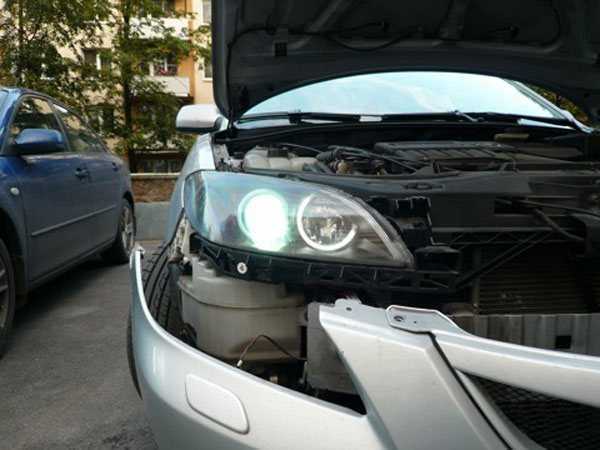

Ксенон установлен.

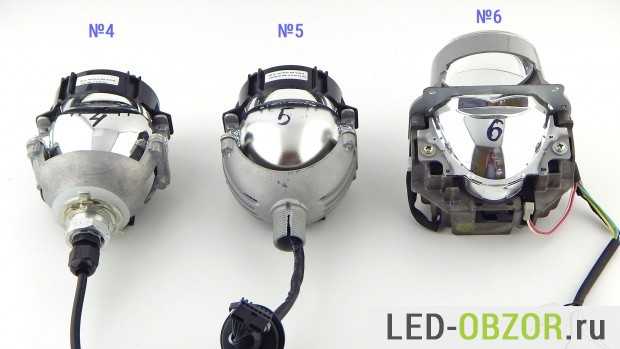

Внешний вид образцов

В таблице указаны производители каждого образца. Даже если вы увидите в магазине похожую, то параметры у не могут быть совершенно другие. Каждую партию производитель комплектует по желанию заказчика, то есть начинка может быть совершенно разной.

—	Бренд производителя
№1	Lumisfera -Wide
№2	i-Lens
№3	Lumisfera — Far
№4	DLand
№5	GTR Mini
№6	би лед Koito
№7	AND (в России BILED HELLA R)
№8	би лед Optima
Hella 3R	Копия Hella

Все представленные Би Лед модули с активным охлаждением, в нижней части установлен вентилятор, закрытый решёткой. В условиях отсутствия пыли в плотно закрытой фаре ресурс вентилятора будет большой. В домашних условиях вентилятор в системном блоке компьютера обычно забивается нитевидными пылинками, которые образуют целый ковёр.

Образцы №1, №4, №5, №8 имеют практически одинаковую конструкцию, которая хорошо зарекомендовала себя и используется в Bi Led Optima. Драйвер у них внешний, больших габаритов с отверстиями для крепления. Блок питания малых габаритов у №2 и №7, он сможет легко разместится внутри фары.

Почти на всех образцах установлена линза диаметром 3 дюйма из стекла, только Bi led Koito имеет пластиковую. Цена Koito почти в 2 раза выше аналогов, таким образом они пытаются снизить стоимость, у пластика нет преимуществ по сравнению со стеклом. На Който установлен вентилятор Panasonic и другие фирменные комплектующие, что должно максимально продлевать срок службы.

Поправка для обратной полярности

Изменение полярности подключения базы реализовано во многих автомобилях. Слово «обратный» означает, что «плюс» нанесен на общий контакт лампы (см. Рис.).

Вариант обратной полярности показан справа

Если в автомобиле используется именно обратная полярность, купите универсальный биксеноновый комплект:

Комплект, позволяющий два варианта подключения

Как видите, в комплекте есть инвертирующая перемычка и управляющий диод. При установке соблюдайте рекомендации:

Если переключение из одного режима в другой не работает, поменяйте полярность диода;
Если переключатель не работает должным образом, установите перемычку.

Никаких дополнительных объяснений здесь не требуется. Хорошая установка!

Установка биксеноновых ламп

Биксеноновая лампа – это модуль, содержащий лампу и шторку. Внешний вид такого модуля показан на фото:

Модуль биксенона под цоколь H4

Подобные модули допускают монтаж на штатное «посадочное место»:

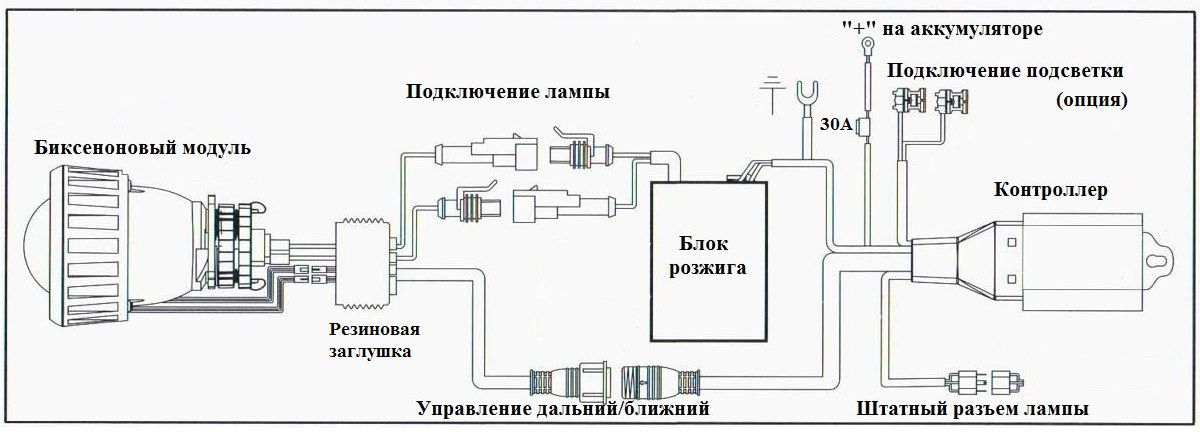

Схема установки биксеноновой лампы

Скоба, предусмотренная в конструкции фары, прижмёт металлическую деталь «A». Затем к этой детали крепят остальные элементы.

Чтобы смонтировать биксеноновую лампу, блок-фару не придётся разбирать или дорабатывать. Иногда монтаж можно провести, даже не снимая фару с машины.

Перед тем, как поставить биксенон в фары, нужно удостовериться в следующем:

Шторка или металлический колпак не должны касаться элементов фар. То есть, размеры самого модуля не должны быть слишком большими;
Если на стекле есть штатный колпак-отражатель, используйте модули без отражателя. Нарушать это правило нельзя;
Колпачок-отражатель, закреплённый на самом модуле, обычно удаётся демонтировать. А поступают так в одном случае – когда в фаре уже есть «свой» колпак.

Посмотрим на то, как выглядит фирменный биксеноновый модуль:

Здесь модуль полностью собран

Цифрами обозначены детали:

Колпак-отражатель (съёмный);
Отражатель-шторка;
Сдвижная шторка.

Когда задействован дальний свет, шторка закрывает меньшую часть поверхности. И наоборот.

Проводя монтаж любого электрооборудования, важно знать: клемму АКБ подключают в последнюю очередь, тогда, когда все подключения выполнены. Совет является распространённым, но его часто нарушают, что ведёт к негативным результатам

Мощность и световой поток

Сначала у образцов были измерены все технические параметры, в том виде, как они были собраны на заводе. По мере тестирования образцы разбирались и замерялись остальные параметры. Для наглядного сравнения используется популярная биксеноновая линза Hella 3R, китайская копия Хеллы.

Перед замером мощности прогреваем каждый образец в течение 60 минут. Мощность непосредственно на светодиоде измерялась отдельно, это позволяет выявить КПД драйвера.

—	Мощность билинзы	Светопоток светодиодов, лм	Мощность на светодиоде
№1	32,8w	2760 лм	27,5w
№2	33w	3120 лм	29w
№3	22,4w	1550 лм	18,9w
№4	34,8w	2810 лм	28,4w
№5	33,5w	2080 лм	30w
№6	26w	1950 лм	22,7w
№7	24,2w	1230 лм	21,1w
№8	32,4w	1980 лм	27,4w
Hella 3R	42,7w	2750 лм	—

Для замера светового потока образец разбирался, чтобы остались только диоды и система охлаждения, затем помещался в большую фотометрическую сферу. Максимальный светопоток получился у №2, собранном на 4 Cree XHP35.

Количество люмен и мощность не являются главным фактором определения эффективности на дороге. Любая оптическая система имеет свою эффективность и определенное фокусирование в зависимости от назначения.

Конструкция и цоколевка светодиодных ламп h4

Для начала посмотрим, как устроены классические галогенные лампы H4. Первое, что бросается в глаза, это то, что у них две спирали: одна для ближнего света, а вторая подключается при включении дальнего света.

Стандартная мощность галогенных фар H4 65/55 Вт. Такая информация говорит нам о том, что мощность вспомогательной катушки (ближний свет) 55, а основной катушки (дальний свет) 65 Вт. Рядом с отражателем установлена спираль ближнего света.

Для крепления лампочки H4 в фаре на ее фланце имеется три лепестка.

Обычно в H4 используется база P43t. Он имеет три контакта:

«+» прочь;
«+» закрыть;
генеральный «-».

Вы можете увидеть расположение и назначение контактов ниже.

А вот галогенки довольно сильно греются, особенно если вы хотите установить мощные китайские лампы — нагрев может быть такой, что потемнеет отражатель или «поплывет» стекло.

Светодиодные лампы Н4, по аналогии с галогенными, также имеют два режима яркости: дальний и ближний. Поэтому в них обычно две группы светодиодов (или два мощных светодиода). Его общая мощность обычно составляет порядка 20-36 Вт.

Кроме того, эти лампы чаще всего подключаются к бортовой сети автомобиля не напрямую, а через стабилизатор тока — драйвер. Он поставляется с лампой.

Однако существуют светодиодные лампы, цоколь которых расположен, как и у галогенных, непосредственно рядом с излучающими элементами, а драйвер расположен за радиатором.
