Управление
Виды управления прозрачными рольставнями, как и большая часть их конструкции схожа с классическими роллетными системами и делятся на два вида: ручное и автоматическое.
Ручное управление (механика) применяется для управления роллетами на объектах с малой интенсивностью пользования. Данный способ управления по сравнению с автоматическим является более бюджетным, но имеет ряд недостатков и ограничений. Управление роллетами при помощи пружинно-инерционного механизма или воротка.
Пружинно инерционный механизм компенсирует вес полотна за счет инерции пружины, что способствует легкому перемещению его рукой, при этом вес полотна может достигать 70 кг.
Вращение воротка передает крутящий момент на внутренний вал через специальный редуктор, что обеспечивает плавное перемещение полотна прозрачных роллет.
Наиболее распространённым типом управления прозрачными рольставнями является автоматическое, с использованием электропривода, который обеспечивает надежную работу и комфортное пользование роллетами. Широкий ассортимент различных блоков управления позволит воплотить любую задумку, от обычного управления мини-пультом до сложных работающих в автоматическом режиме без присутствия оператора.
Монтаж оконных фонарных покрытий из поликарбонатных и акриловых плит с боковыми планками, профилями и резиновыми прокладками
ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСН 09-03-022-04
| Наименование | Единица измерения |
| Монтаж оконных фонарных покрытий из поликарбонатных и акриловых плит с боковыми планками, профилями и резиновыми прокладками | 100 м2 |
| Состав работ | |
| 01. Установка и крепление оконных фонарных панелей. 02. Устройство подмостей. 03. Антикоррозийная защита стальных конструкций. |
ЗНАЧЕНИЯ РАСЦЕНКИ
Расценка учитывает ПЗ работы на 2000 год (Московские цены), рассчитаны по ГЭСН образца 2009 года. К стоимости нужно применять индексацию перевода в текущие цены.
Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1
Основанием применения состава и расхода материалов, машин и трудозатрат являются ГЭСН-2001
ТРУДОЗАТРАТЫ
| № | Наименование | Ед. Изм. | Трудозатраты |
| 1 | Затраты труда рабочих-строителей Разряд 3,8 | чел.-ч | 113,01 |
| 2 | Затраты труда машинистов (справочно, входит в стоимость ЭМ) | чел.-ч | 17,91 |
| Итого по трудозатратам рабочих | чел.-ч | 113,01 | |
| Оплата труда рабочих = 113,01 x 9,4 | Руб. | 1 062,29 | |
| Оплата труда машинистов = 248,63 (для начисления накладных и прибыли) | Руб. | 248,63 |
ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | 021141 | Краны на автомобильном ходу при работе на других видах строительства 10 т | маш.-ч | 0,33 | 111,99 | 36,96 |
| 2 | 021244 | Краны на гусеничном ходу при работе на других видах строительства 25 т | маш.-ч | 17,58 | 120,04 | 2 110,30 |
| 3 | 330206 | Дрели электрические | маш.-ч | 1,01 | 1,95 | 1,97 |
| 4 | 400001 | Автомобили бортовые, грузоподъемность до 5 т | маш.-ч | 0,59 | 87,17 | 51,43 |
| Итого | Руб. | 2 200,66 |
РАСХОД МАТЕРИАЛОВ
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | 101-0309 | Канаты пеньковые пропитанные | т | 0,0001 | 37900 | 3,79 |
| 2 | 101-0797 | Проволока горячекатаная в мотках, диаметром 6,3-6,5 мм | т | 0,00003 | 4455,2 | 0,13 |
| 3 | 101-1019 | Швеллеры №40 из стали марки Ст0 | т | 0,00194 | 4920 | 9,54 |
| 4 | 101-1703 | Прокладки резиновые (пластина техническая прессованная) | кг | 23,09 | 0,00 | |
| 5 | 101-1714 | Болты с гайками и шайбами строительные | т | 0,001 | 9040 | 9,04 |
| 6 | 101-1805 | Гвозди строительные | т | 0,00001 | 11978 | 0,12 |
| 7 | 101-1810 | Винты самонарезающие для крепления профилированного настила и панелей к несущим конструкциям | т | 35011 | 0,00 | |
| 8 | 101-2467 | Растворитель марки Р-4 | т | 0,0006 | 9420 | 5,65 |
| 9 | 101-9124 | Пластмассовые материалы | шт. | 0,00 | ||
| 10 | 113-0021 | Грунтовка ГФ-021 красно-коричневая | т | 0,00031 | 15620 | 4,84 |
| 11 | 508-0097 | Канат двойной свивки типа ТК, конструкции 6х19(1+6+12)+1 о.с., оцинкованный из проволок марки В, маркировочная группа 1770 н/мм2 , диаметром 5,5 мм | 10 м | 0,0187 | 50,23 | 0,94 |
| Итого | Руб. | 34,06 |
ИТОГО ПО РЕСУРСАМ: 2 234,72 Руб.
ВСЕГО ПО РАСЦЕНКЕ: 3 297,02 Руб.
Посмотрите стоимость этого норматива в редакции 2020 года открыть страницу
Сравните значение расценки со значением ФЕР 09-03-022-04
Для составления сметы, расценка требует индексации перехода в текущие цены.Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года в ценах 2000 года.Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta
Смета на строительство дома, на ремонт и отделку квартир — программа DefSmeta
Аренда программыВ программе предусмотрен помощник, который превратит составление сметы в игру.
Особенности прозрачных рольставен
В ходе постройки беседки, веранды либо террасы важно продумать все элементы конструкции и в особенности уделить внимание оконным проемам. Если оставлять их постоянно открытыми, то осадки и ветер будут наносить мусор и грязь внутрь помещения. Чтобы избавиться от этой проблемы, можно установить рольставни
Чтобы избавиться от этой проблемы, можно установить рольставни.
Сегодня производители предлагают такое решение из алюминия, стали, стекла, поликарбоната. Первые два варианта находят применение в магазинах и гаражах. Стеклянные роллеты способны хорошо защищать от шума, сохраняют тепло. Однако при сильном ветре или ударе они могут разбиться.
Для тех построек на участке, которые используются только в сезон, лучше задействовать рольставни из поликарбоната. Они будут отличной альтернативой мягким окнам.
Рольставни обладают такими преимуществами:
- малое энергопотребление;
- светопропускаемость до 95%;
- защита от ультрафиолета;
- высокая стойкость к взлому;
- механическая и химическая устойчивость;
- красивый внешний вид;
- защита помещения от загрязнения, осадков;
- простой монтаж и удобная эксплуатация.
Для установки роллетов на окна и двери в беседках и других постройках лучше применить монолитный поликарбонат толщиной от 4 мм.
Свойства и технические характеристики
Максимальные размерыМаксимальная ширина прозрачных роллет может достигать 4 метров, а при использовании дополнительных усиливающих профилей ширину конструкции возможно увеличить до 6 метров, при этом площадь полотна не должна превышать 12 м2 .Теплостойкость, пожаробезопасность и морозостойкостьПрозрачные рольставни от ГК «Алюминиевые системы» обладают хорошей морозоустойчивостью и пожаробезопасны, они сохраняют все свои физические свойства при температуре от — 45 до + 95 градусов, что позволяет использовать их в любое время года практически при любых погодных явлениях (за исключением ледяного дождя).Цвет. Прозрачность. Защита от УФИПолотна прозрачных роллет пропускают до 90% естественного света, что обеспечивает прекрасную освещенность закрываемого помещения. Цвет литого поликарбоната насчитывает более 30 оттенков из которых три получили широкое распространение: Прозрачный, Молочный, Бронзовый. Не зависимо от цвета и оттенка все полотна роллет покрыты специальным химическим светоотражающим слоем, который защищает от ультрафиолетового излучения, исходящего от нашего солнца.ЗвукоизоляцияПрименяемый для изготовления прозрачных рольставней литой поликарбонат имеет отличные звукопоглощающие свойства 15dB. Именно благодаря этому свойству он широко применяется для подавления шума на автомобильных дорогах.ПрочностьЛитой поликарбонат прочнее обычного минерального стекла в 250 раз, в связи с чем этот материал широко используют для изготовления всевозможных средств индивидуальной защиты как гражданского, так и военного назначении. Используемый для изготовления роллет, прозрачный поликарбонат имеет толщину от 3мм. до 4мм. в зависимости от размеров конструкции.
Назначение и разновидности изделий

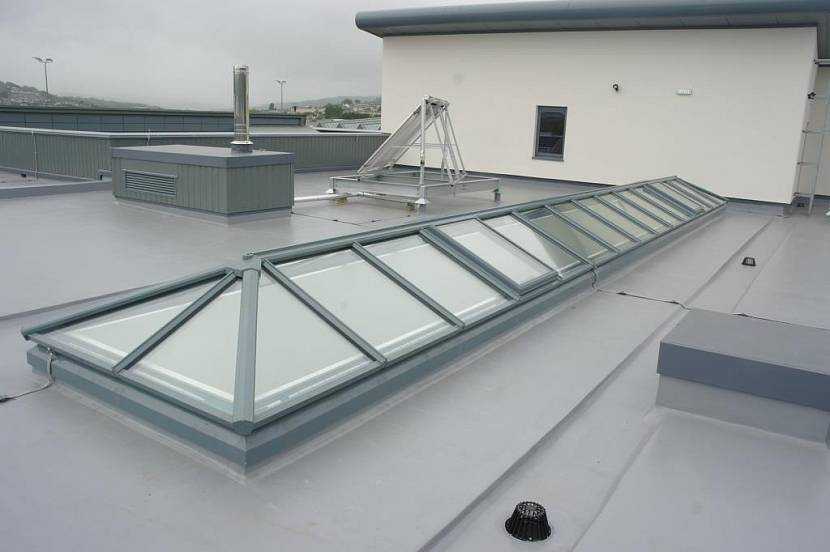

Зенитные фонари незаменимы для создания комфортного освещения там, где этого трудно добиться с помощью классических окон. Речь идет о больших помещениях, используемых в разных целях. Без световых фонарей не обходятся промышленные здания, бассейны и торговые центры. И в частном секторе все чаще можно встретить такие системы, обеспечивающие приток света в мансарды и зимние сады и одновременно выполняющие декоративную функцию.
Относительно небольшие фонари, через которые проходят солнечные лучи, называют точечными. Эта разновидность представлена плоскими системами и более сложными – купольными, арочными. В зданиях большой протяженности точечные конструкции малоэффективны. Здесь более применимы ленточные устройства. Они выглядят как продолговатые прозрачные полосы. Такие зенитные фонари можно увидеть на крышах некоторых промышленных цехов, выставочных павильонов и других сооружений. Иногда светопрозрачные системы полностью заменяют крышу. Поликарбонат позволяет воплощать такие решения.
Изначально конструкции, о которых идет речь, создавались только из стекла. Достоинств у этого материала много, но его хрупкость, массивность и прочие недостатки заставили искать альтернативный вариант, которым оказался поликарбонат.
Монтаж прозрачных рольставен своими руками
Если ознакомиться с технологией монтажа, роллеты из поликарбоната можно поставить самостоятельно.
Способы монтажа
Рольставни могут иметь разные варианты установки:
- встроенный. Скрытый монтаж, который выполняют внутри помещения. Крышка короба требует отделки, а обслуживание производится снизу. Недостатком такого крепления является уменьшение проемов из-за частичного перекрытия коробом;
- накладной. Короб закрепляется сверху оконного или дверного проема. Таким образом дневной свет будет использоваться в полном объеме. Однако у такого варианта низкий уровень безопасности;
- с коробом наружу. При таком способе проем задействуется в полной мере, а сам короб остается незаметным;
- с коробом внутрь. Монтируется непосредственно в проем двери или окна. С таким вариантом крепления конструкция сливается с фасадом строения.
Подготовка к монтажу
Чтобы роллеты закрывали проем без зазоров, предварительно измеряют параметры окна либо двери. Если ширина проема составляет более двух метров, используют дополнительные усилители. При большой ширине в обязательном порядке монтируют алюминиевые профили для усиления конструкции.
Во время замеров учитывают размеры короба рольставен. По ширине он может быть 15-30 см. Если конструкция оснащается электроприводом, то допускается несколько большая ширина.
Для монтажа прозрачных роллетов потребуются такие инструменты:
- рулетка;
- маркер;
- отвертка;
- нож;
- крепеж;
- перфоратор;
- дрель и сверла.
Врезка и крепежи
Когда все необходимое подготовлено, приступают непосредственно к монтажу конструкции:
- При помощи маркера размечают отверстия с отступом не более 30 см друг от друга.
- Сверлят углубления под крепеж с таким диаметром, который должен соответствовать заглушкам из комплекта.
- Собирают конструкцию.
- Размечают место установки короба, а направляющие размещают в его боковых крышках.
- Устанавливают короб в проем и оценивают, насколько ровно по вертикали и горизонтали это получилось сделать.
- Подключают механизм электропривода и проверяют, как движется полотно. Ставят защитную крышку и ламели.
- Рассверливают крепеж и крепят заглушки.

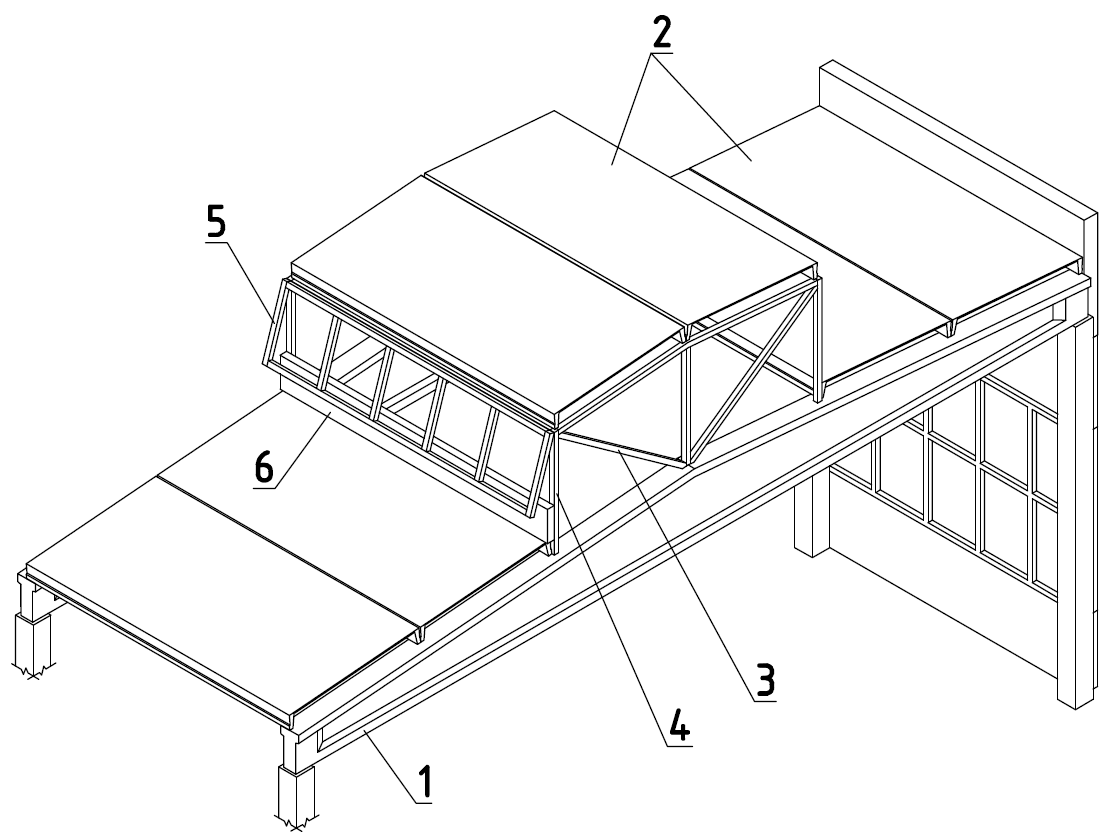

Конструкция и устройство
Кроме основного деления на виды, их можно классифицировать по основным характеристикам, параметрам конструкции, определяющим устройство зенитных фонарей:
Материал изготовления. В зависимости от вида, размеров зенитного фонаря для изготовления опорных стаканов, несущих рам используется различный стальной металлопрокат, сборные изделия из алюминия, полимеров; даже конструкции из древесины, подвергнутые огнезащитной пропитке по современным способам огнезащиты древесины.
Зенитные фонари из алюминиевого профиля – это оптимальное решение по массе конструкции, следовательно, нагрузке на несущие конструкции покрытия здания или сооружения, простоте установки по месту, длительности эксплуатации без текущего, капитального ремонта.
- Тип элементов заполнения, пропускающего свет – различные виды листового стекла (закаленное, армированное, органическое); панели и купола из полимерных, в т.ч. многослойных материалов: поликарбоната, прозрачного поливинилхлорида, светопрозрачных листовых пластиков.
- Форма поверхности – от традиционных одно- и двускатных до куполообразных: пирамидальных, сферических, криволинейных. Остекление зенитных фонарей купольного вида – это самое эстетичное в архитектурном плане, но и сложное при монтаже инженерное решение.

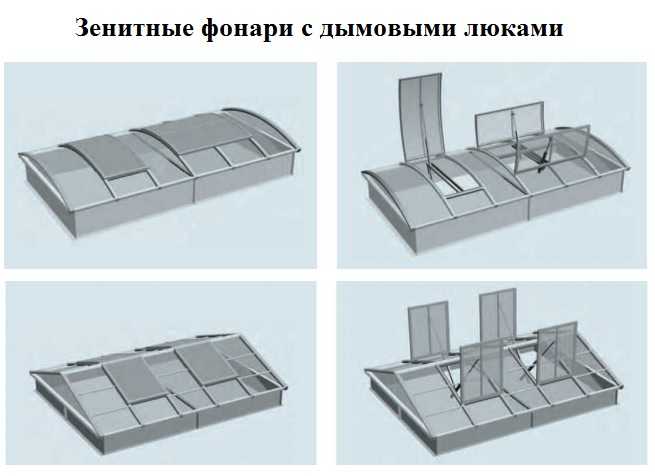

- Конструктивное исполнение, прямо касающееся организации удаления дымовых продуктов горения из здания – глухие или открывающиеся, в т.ч. при помощи электропривода, автоматический запуск которого сблокирован с управляющей аппаратурой установок тушения пожаров, сигнализации.
В конструктивный состав зенитных фонарей удаления дыма, комплектно поставляемых на объекты строительства компаниями изготовителями, входят следующие элементы:
- Несущий каркас, опорный контур – рама, стакан с деталями крепления к строительным конструкциям покрытия, перекрытия здания. Может быть выполнен из стальных, алюминиевых сплавов, полимеров, древесины.
- Створки, предназначенные для выпуска дымовых продуктов.
- Механизмы, приборы электропривода открывания.
- Элементы тепло-, ветрозащиты – уплотнители/утеплители, герметики, фартуки, сетки.
Материал для заполнения светопроницаемых поверхностей зенитных фонарей не должен, аналогично автомобильному триплексу, давать острых опасных осколков при разбитии, поэтому для них используют только закаленное, армированное, органическое стекло, стеклопакеты из них; а также полимерные многослойные пластики, пластмассы – поликарбонат, прозрачный ПВХ.
Пример конструкции точечного зенитного фонаря
Преимущества конструкций из поликарбоната
Материал представляет собой монолитные или имеющие ребра жесткости листы. Их закрепляют в профиле зенитного фонаря, выполненном из алюминия или пластика. Поликарбонат хорошо подходит для уличного использования благодаря тому, что его не разрушает пониженная или повышенная температура. На поверхности полимера есть слой, удерживающий ультрафиолетовые лучи. Прочный и долговечный материал прозрачен подобно стеклу, но в отличие от него обладает:
- Пластичностью. Из этого композита можно создавать как плоские поверхности, так и куполообразные элементы.
- Большей легкостью. Листы поликарбоната оказывают меньшую нагрузку на окружающие элементы.
- Удобством использования. Из полимерного материала гораздо проще вырезать нужные фрагменты и монтировать их.
Однако стоит беречь листы от механических повреждений. Уход за ними заключается в мытье тряпкой или мягкой щеткой обычной мыльной водой.
Правила монтажа и установки
Монтаж зенитных фонарей ведется строительно-монтажными организациями, обладающими соответствующими лицензионными разрешительными документами, т.к. это не только ответственный этап по установке изделий, устройств, отвечающих за освещение, вентиляцию, удаление дыма в случае возникновения очага возгорания в здании; но и связанный с опасностью вид работ на высоте, на наклонных скатных поверхностях крыш, кровель, покрытий зданий промышленных предприятий, общественных сооружений.
Установка зенитных фонарей массового применения для типовых проектов возведения зданий, сооружений, как правило, ведется унифицированными конструкциями, чье использование согласовано Госстроем России; или изделиями, разработанными, производимыми отечественными, зарубежными компаниями на основании утвержденных технических условий, сертификационных испытаний.
Все это в полной мере относится к ленточным, точечным видам зенитных фонарей удаления дыма, имеющих правильную геометрическую форму, определенный ряд типовых размеров; период установки, опыт эксплуатации которых насчитывает десятилетия.
Гораздо сложнее обстоит дело с установкой современных купольных фонарей, имеющих как довольно простую сферическую, пирамидальную форму, так и нестандартные очертания купола, например, выпуклого многогранника, что требует соответствующей квалификации, достаточного опыта работы по монтажу таких сложных хрупких конструкций; чтобы они не только эстетично смотрелись изнутри здания, пропуская в него свет, но и выполняли функции естественного проветривания, удаления дыма при возникновении очага пожара.
Поэтому для монтажа светопрозрачных куполов зенитных фонарей для удаления дыма из закаленного, армированного стекла или полимерных листовых материалов необходимо привлекать специализированные предприятия, обладающих опытом проведения таких работ.
Как происходит покупка?
ЗАМЕР
Звонок клиента – профессиональная консультация клиента по продукции, которая его интересует, с предварительным расчётом стоимости (если данное необходимо клиенту). В удобное для клиента время на объект приезжает замерщик с наглядными образцами интересующей продукции. Проводится более детальная консультация клиента по продукции. Выставляется КП с учётом всех пожеланий клиента
ЗАКЛЮЧЕНИЕ ДОГОВОРА
Заключение договора – На действующих образцах продукции клиенту демонстрируется работа интересующего товара. Выбирается удобная форма оплаты для клиента. Заключается договор.
ДОСТАВКА ПРОДУКТА
Доставка продукта на объект.
МОНТАЖ
Доставка и монтаж продукции производится в день удобный для заказчика, по предварительной договоренности. По окончанию монтажа клиенту демонстрируется продукция и проводится инструктаж по ее эксплуатации. Выдается гарантийный сертификат..
Плюсы нашей компании
Группа компаний «Алюминиевые системы» это:
- Крупнейший Официальный представитель компании «АЛЮТЕХ» в Ростовской области;
- Авторизованный сервисный центр компании АЛЮТЕХ
- Работаем с 2006 года!
- Широкая география охвата.
- Индивидуальный подход к каждому заказчику.
- Самые минимальные сроки выполнения проектов в Ростове-на-Дону и Ростовской области — от 1 рабочего дня;
- Опытные монтажники прошедшие аттестацию в учебном центре ГК «АЛЮТЕХ» .
- Собственное производство рольставней и рулонных ворот из профильных систем «Алютех»;
- Гарантия на продукцию и монтаж до 3 лет.
- Скидка на продукцию до 25%
Нужна консультация?
Наши консультанты помогут с выбором и назовут точную стоимость. Звоните:
Заказать расчет стоимости можно через специальную форму:
Рекомендуемые товары
Требования нормативных документов
Проектирование, монтажные работы по установке, эксплуатация зенитных изделий, устройств дымоудаления регламентированы.
Требования к зенитным фонарям сформулированы в нескольких нормативных документах:
- ГОСТ Р 54850-2011 об окнах мансардных и зенитных фонарях, который можно вполне назвать ГОСТ «Зенитные фонари промышленных зданий», дает им следующее определение – это светопрозрачные конструкции, установленные в проемах покрытий, что выступают над их поверхностью. Их, пропускающим свет, заполнением служат прозрачные изделия – стеклопакеты, поликарбонатные панели, многослойные купола из органического стекла, установленные в утепленные опорные стаканы, опирающиеся на края световых проемов.
- ГОСТ 111-2001 – о технических условиях к листовому стеклу, ГОСТ 30698-2000 – к закаленному строительному, ГОСТ 7481-78 – к армированному листовому, ГОСТ 17622-72 – органическому техническому стеклу.
- ГОСТ 22160-76 – о технических условиях к двухслойным куполам из органического стекла, ГОСТ 24866-99 – к стеклопакетам клееным строительного назначения.
- СП 60.13330.2016 (СНиП 41-01-2003) – об отоплении, вентиляции зданий.
- СП 112.13330.2011, являющийся действующей версией СНиП 21-01-97*, о ПБ зданий, сооружений.
- СП 7.13130.2013 – о требованиях ПБ к вентиляции строений любого назначения.
Весьма подробный перечень конкретных требований к конструктивным решениям, несущей способности, стойкости к атмосферным осадкам, теплопередаче световых, в т.ч. зенитных фонарей изложен в рекомендациях МДС 31-8.2002; где приведены методики выбора, расчета при проектировании, устройстве таких конструкций, а также требования пожарной безопасности.
Часть материалов использовалась из презентации зенитных фонарей М8CITY pro доступна по кнопке скачать.
Для каких помещений подходят прозрачные рольставни
Такие устройства имеют множество преимуществ, но перед монтажом важно учесть некоторые особенности в зависимости от места установки
Для беседок
Чаще всего беседки обустраивают в саду или другом красивом месте. Если это помещение дополнить прозрачной конструкцией, природой можно будет наслаждаться даже в непогоду. Сегодня прозрачные роллеты для беседок предлагают разные компании, но первое, что нужно учесть — размер и форму изделия.
Чтобы подобрать подходящий вариант, достаточно определиться с параметрами проемов. Оснащение беседки рольставнями позволяет эксплуатировать ее даже в холода, поскольку материал отличается стойкостью к температурным перепадам.
Для террасы
Многие из нас мечтают построить открытую террасу. Однако часто приходится отказываться от этой затеи по причине того, что конструкция не имеет какой-либо защиты от ветра и осадков.
Эту проблему можно решить путем установки прозрачных рольставней из поликарбоната. Конструкция не создает большую нагрузку на стены и занимает минимум места. Монтаж роллетов можно выполнить как изнутри террасы, так и снаружи. Материал изделия отлично сочетается с любой внешней отделкой, дополняет ее и создает нужный акцент.
Для веранды
Отличным дополнением любой веранды станут светопрозрачные ставни. С такой конструкцией помещение станет намного уютнее. На веранде можно будет комфортно проводить вечерние посиделки с друзьями и близкими. Крепление поликарбонатных жалюзи производится на каркас из алюминия, посредством которого обеспечивается необходимая прочность конструкции при сильных ветровых нагрузках.
Для веранды лучше всего будут подходить белые или цветные рольставни, при этом светопропускную способность можно выбрать на свое усмотрение.
