На какой раствор кладут кирпич вокруг металлической печи: в бане или доме

Достоинства печи

Каждую модель отопительного устройства с закрытым типом каменки отличают следующие свойства:

Исключение проникновения угарных газов в парилку. Это обеспечивается тем, что топливная камера, как и ее дверца, находится за пределами парной. Таким образом, вместо специфических запахов в этом помещении присутствует аромат травяных настоев и веника.
Равномерное прогревание всего печного сооружения, создание оптимальных условий для получения легкого пара. В парной образуется приятный микроклимат для комфортного нахождения в помещении.
Если сравнивать два вида каменки с точки зрения безопасного использования, то большими преимуществами обладает устройство закрытого типа. В этом случае исключается возможность обжигания паром при обливании камней водой. К тому же топливная камера, расположенная в смежном помещении, обеспечивает безопасность при проведении банных процедур.
Поддержание температуры на заданном уровне в течение длительного времени даже после прекращения процесса топки. Это достигается за счет медленного остывания закрытой каменки.

Защитный экран из металла своими руками

Теперь посмотрим, как установить металлический экран для банной печи своими руками. Монтаж такого элемента, как правило, выполняется так, чтобы конструкция напоминала короб. Снаружи располагают нержавеющий металл или стальной лист, покрытый термоустойчивой краской. В результате между стальными листами образуется воздушная подушка, которая и помогает обеспечивать надежную теплоизоляцию. В нижних частях конструкции оставляют небольшие отверстия, способствующие циркуляции воздушных потоков и предотвращающих перегревание железного короба.

Для изготовления защитного экрана для банных печей из металла потребуется сварочный аппарат

Инструменты и материалы

Для работы потребуются листы стали или нержавеющего металла, сварочный аппарат, болгарка с отрезными кругами по металлу, дрель, саморезы, негорючий материал.

Изготовление экрана

Выбираем отполированный металлический лист, отличающийся лучшей теплоотдачей. В большинстве случаев такие экраны устанавливают на задние стены, чтобы предотвратить потери тепла. Не следует укреплять такую защиту сразу на стену – вероятность возгорания возрастает в несколько раз. Чтобы установка была выполнена правильно, необходимо располагать между стеной и защитным элементом прослойку из негорючего материала таким образом, чтобы за листом осталось свободное пространство для воздуха.

Здесь справедливо будет заметить, что экран из нержавеющего материала для печи значительно лучше, чем с матовой поверхностью, которая хуже исполняет свое предназначение.

Установка

Исходя из того, как теплоизоляционный материал вами выбран, обустройство защитных экранных элементов выполняется следующим образом:

если используется рулонный материал, облицовку выполняют так, чтобы промежуток между планками получился несколько меньше, чем ширина самого материала. Утеплительный слой закладывают между планками, фиксируют к поверхности стены, крепят металлический экран,
когда в качестве теплоизолятора решено использовать минеральный картон либо листовой асбест, его крепят к поверхности стены, потом накрывают листом металла.

Чтобы эффективность защитных экранов была максимальной, рекомендуется выполнить установку напольного элемента, который подкладывается под печку.

Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

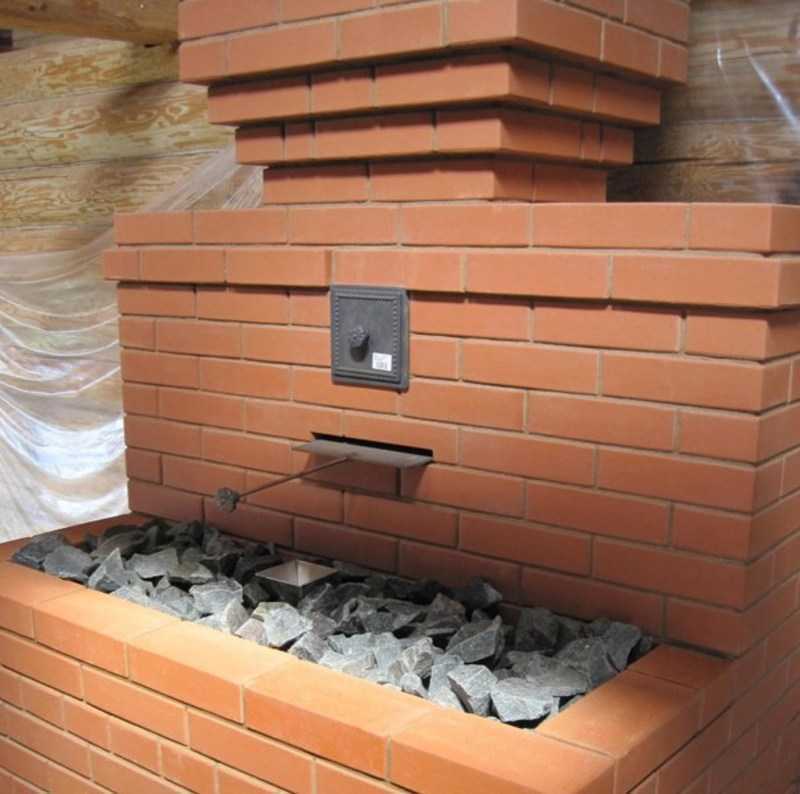

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны). Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок. 8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м добавляются две металлические перемычки над основной шахтой.

В 17-м снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда. Следующие два без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Пошаговая инструкция по укладке кирпича

Как выложить портал для банной печи? Когда все расчеты уже произведены, следует подготовить: кирпич, расшивку для швов, песок, раствор для кладки, мастерок и болгарку. Также вам понадобятся рулетка, ведра для замешивания раствора, уровень для проверки ровности поверхности.

Вот инструкция:

Приготовьте раствор для кладки. Соединять ряды можно раствором глины и песка (в пропорции 2:1), воды должно быть 1/4 часть от количества глины. 20 литров раствора хватит примерно на 45-50 кирпичей (кладка плашмя). Песок следует использовать мелкий, так вы добьетесь однородности готовой массы. Глина должна быть нормальной степени жирности.
Начинайте выкладывать кирпич у основания. Делать это нужно строго с помощью уровня, так как погрешности на начальном этапе испортят всю конструкцию. И работу придётся переделывать.
Следует учитывать перевязку швов в последующих рядах.
Для красоты изделия по окончанию работы можно воспользоваться расшивкой для швов. Так ваш портал будет иметь красивый и аккуратный вид.

Если все расчеты произведены правильно, а работа выполнена качественно, то в результате вы получите красивое украшение вашей бани – кирпичный портал для печи.

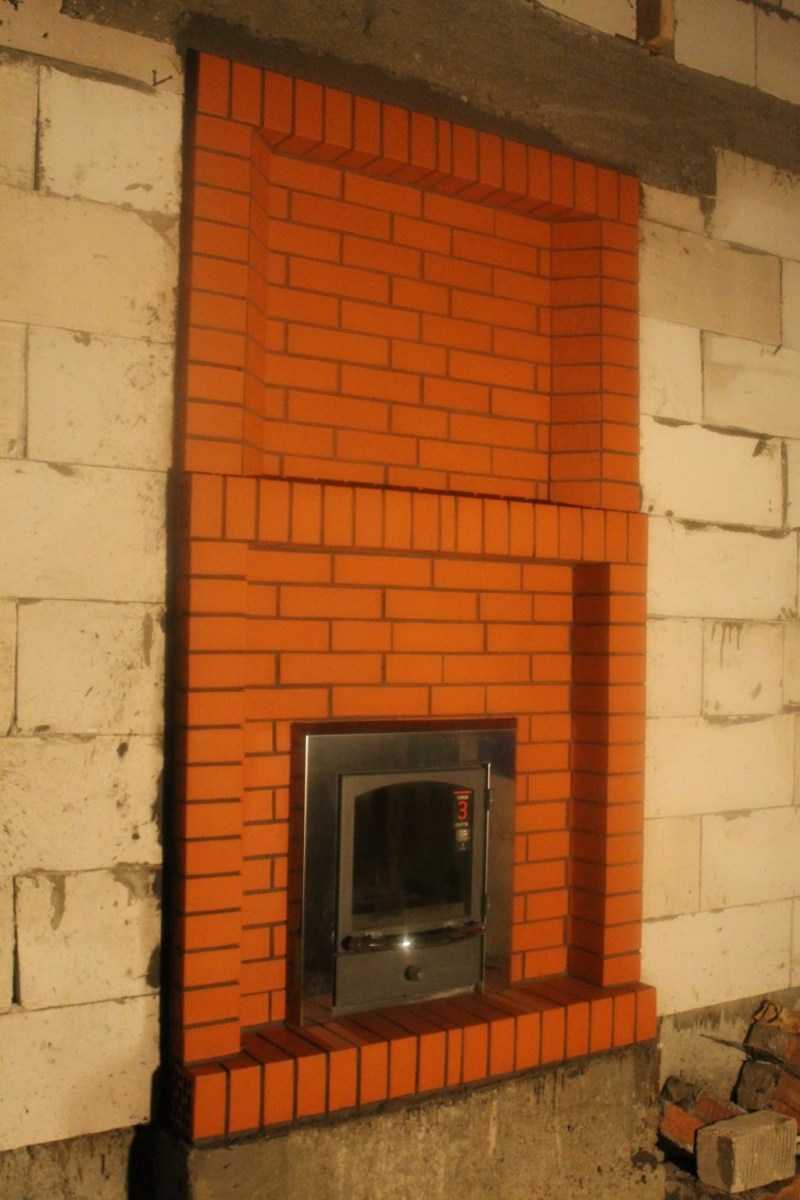

Примеры готовых порталов для банной печи с выносной топкой, на фото ниже:

Главная страница » Печи для бани » Знакомимся с порталом для банной печи: что это, с чем его едят и из чего делают. Идеи, материалы

Как сделать комнату отдыха еще уютнее? Если в парилке стоит печка с выносной топкой, а смежное помещение, куда ведет топливный канал, выходит в комнату отдыха, то неплохим дизайнерским решением станет установка прозрачной дверки и оформление вокруг нее каминного портала. О том, что станет базой для его создания и какие есть варианты — читайте дальше. Печи, подходящие для парилки, представлены здесь.

Каким кирпичом лучше всего обложить в бане железную печь

Ниже разберем материалы, которыми рекомендуется облицовывать, и те, которые нельзя использовать для печной кладки.

Керамический

Он очень прочный, легче шамота. Завершенная отделка смотрится красиво и аккуратно. Допускается применять кирпич, бывший в употреблении.

Шамотный

Шамот подходит для обкладывания.

Его плюсы:

Он огнеупорный, что минимизирует риск возгорания.
Прочный. При соблюдении техники кладки печь будет стоять года.
Отлично удерживает тепло.

Но есть и минусы:

Высокая цена, из-за чего большим спросом пользуется красный керамический.
Кирпичная кладка выходит с шероховатостями и не очень красивой. Поэтому хозяевам часто приходится выполнять повторную отделку керамогранитом или изразцами.

Облицовочный

Преимущество ‒ выбор фактур и цветов. Впишется в любой стиль оформления бани.

Минусы:

хуже удерживает тепло;
менее прочен в сравнении с керамическим.

Силикатный (белый)

Для внутренней и лицевой кладки печи силикатный кирпич не применяют, потому что он не выдерживает резких перепадов температур и не устойчив к повышенной влажности.

При таких условиях он начнет трескаться и разрушаться уже через несколько недель.

Белый кирпич используют при кладке небольших построек, гаражей, хозблоков, которые потом облицовывают другими материалами.

С поддувалом или без?

Теперь про поддувало. Если возводится кирпичная печь-каменка для бани, нужно ли в ней поддувало? Поясним для начала, что такое поддувало. Это своего рода канал, который подводит воздух под колосниковую решетку, а через нее — в топку, снабжая топливо необходимым для его сгорания кислородом. Для регуляции интенсивности потока воздуха (тяги) используется дверка.

Тяга существует при наличии двух отверстий — внизу печи и наверху дымохода. Поэтому размеры их связаны между собой. Помимо этого есть определенная зависимость между объемом топки и тягой — если тяга будет слишком сильной, дрова будут сгорать быстро и при более высокой температуре.

Ставя у себя печь-каменку из кирпича для бани, вы можете отказаться от поддувала и выложить глухой под. Это не значит, что тяги у вас не будет вовсе. Она будет за счет приоткрытой топочной дверцы. В принципе, печка работать будет, однако размеры топочной дверцы достаточно велики, чтобы можно было тонко регулировать подачу воздуха. КПД печки при этом становится ниже, чем мог быть.

Но и это не единственный аргумент против глухого пода. Большим наказанием для хозяев будет опасность выпадения горящих угольков при открытой дверце, а также необходимость частой работы кочергой, потому что дрова не прогорают до конца никогда. По завершении процесса топки нужно будет еще вытаскивать головешки и тут же тушить их в ведре с водой.

Если же говорить о достаточных размерах колосника и сечения дымоходной трубы, то оба могут быть приблизительно равны площади одного стандартного кирпича. Этого достаточно для нормальной тяги.

Советам по выбору размера печи посвящена отдельная публикация.

Кстати! Тяга будет лучше, если поддувало будет расположено низко. К примеру, его можно начать выкладывать уже со второго ряда.

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.

Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра. Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:

Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
Если толщина налипшего слоя превышает 3 мм, добавляется песок;
Если на палке налипло 2 мм смеси, то раствор пригоден к работе.

Отделка печной конструкции

В большинстве случаев каменка для бани не подвергается отделке. Печь из красных кирпичей выкладывают под расшивку, а имеющиеся на ней неровности шлифуют. Для усиления цвета конструкции ее поверхность обрабатывают раствором соляной или серной кислоты (прочитайте: «Отделка печи в бане – выбор материала для декоративной облицовки»).

При желании печь-каменку штукатурят или отделывают ее поверхность кафельной плиткой. Слой нанесенной штукатурки должен составлять около 15 миллиметров.

Для этого можно приготовить один из составов в следующей пропорции:

глина, асбест, песок – 1:0,2:2;
известь, песок, асбест и гипс – 2:0,2:2;
песок, глина, цемент, асбест – 3:1:1:0,2.

Дополнительные аспекты

Стоит понимать, что далеко не во всех ситуациях защитный экран вообще требуется. Например, для кирпичных печей с изначально защищенной топкой ограждения не требуются. Если экран нужно установить, то для него подбираются красные керамические материалы., способные выдерживать серьезные перепады температур и воздействие влаги.

Заключение

Экран для банной печи своими руками – это важная банная конструкция, которая может предотвратить случайные ожоги и сбалансировать работу печи. Реализовав одну из предложенных схем, можно добиться сочетания эффективности защиты, хорошей функциональности печки и неплохих визуальных качеств всей системы.

Жаростойкие экраны для банных печей стали использовать относительно недавно, так как сегодня печь представляет собой отдельное устройство, которое не является частью бани. В прошлом печи выкладывались из камня, поэтому дополнительное ограждение для печи в парилке не требовалось.

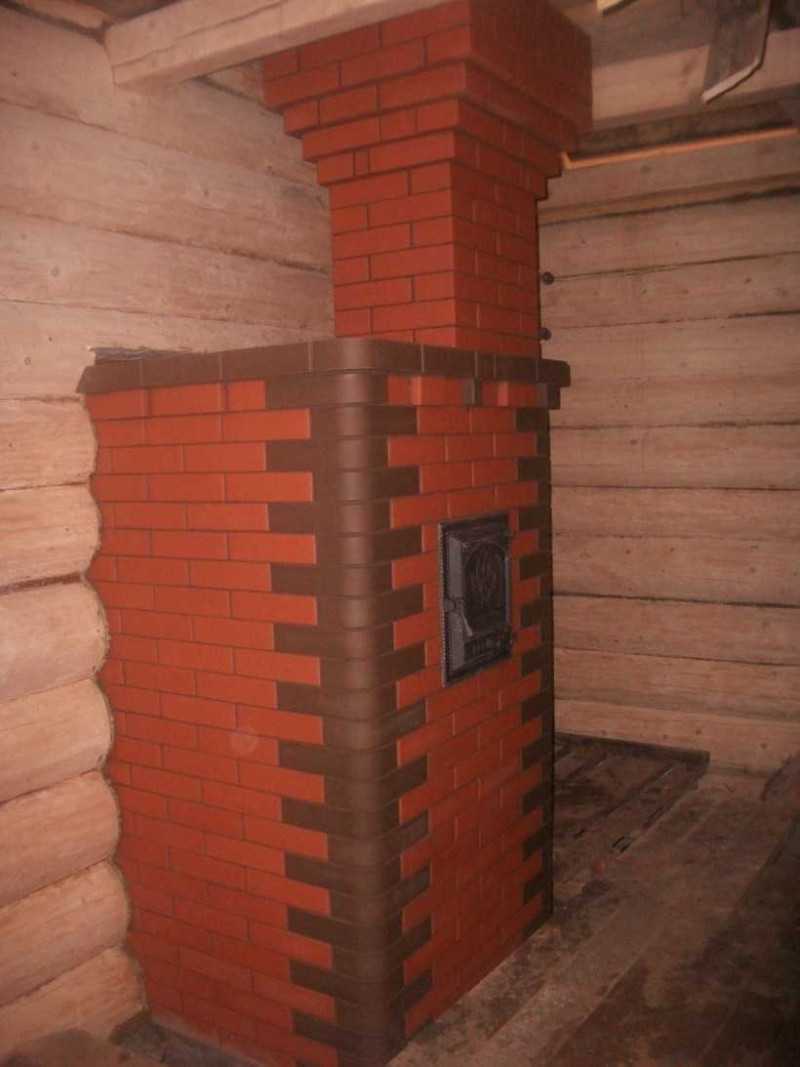

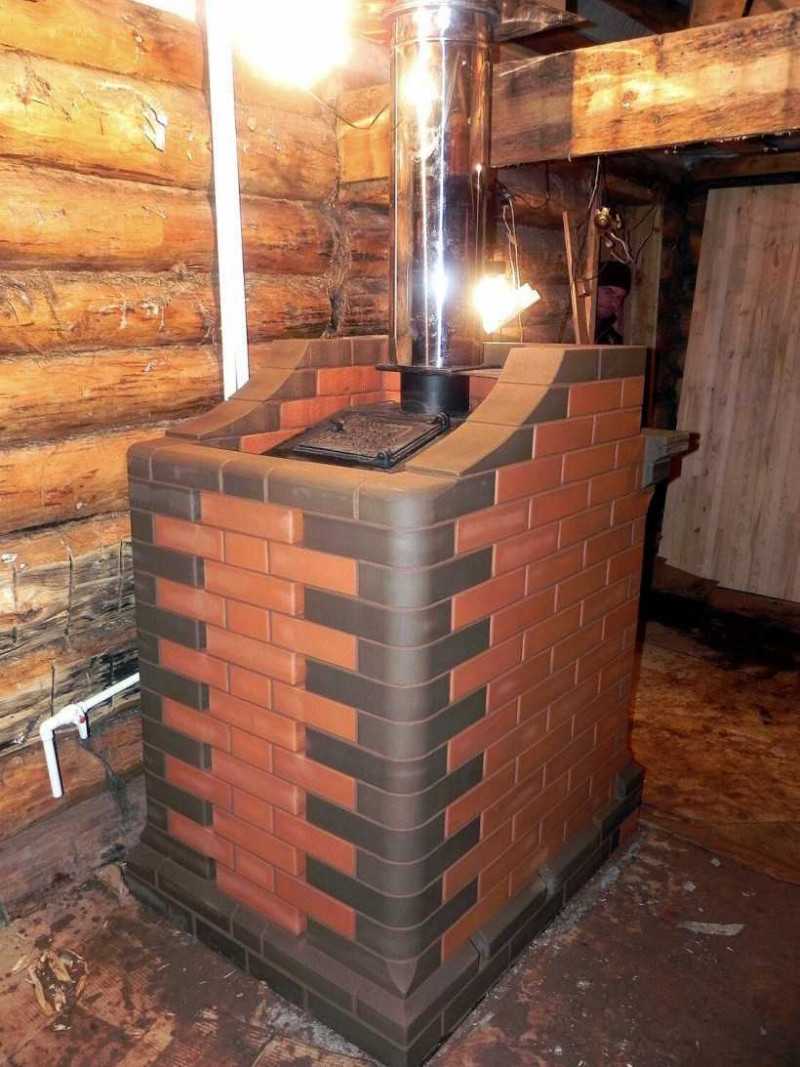

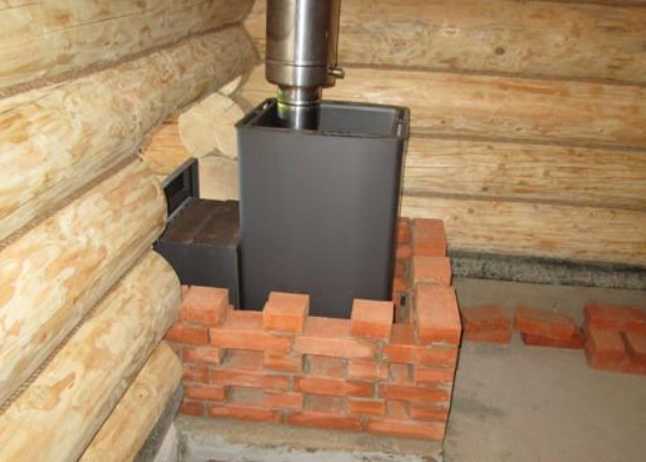

Сегодня часто создают кирпичный экран для металлической печи в бане, так как металл отлично проводит тепловую энергию, поэтому может раскаляться до очень высоких температур. Любое касание к корпусу металла вызывает серьезные ожоги, которые не заживают в течении долгих недель. Таким образом, защитный экран для печи в бане из нержавейки делает отдых безопасным.

Способы обкладки

Печники применяют три способа:

Сплошная облицовка. Способ ускоряет теплоотдачу. Применяется редко, в основном для декора.
Создание теплового экрана. Выступает в качестве перегородки. Повышает комфортность пребывания в бане рядом сидящих людей. Улучшает уровень теплоотдачи.
Облицовка выполняет функцию конвектора с продухами. Лучший вариант для бани. Подходит для любых металлических печей. Площадь парилки не важна.

Чтобы правильно сделать расчет расстояния от кирпичного экрана до корпуса печки, нужно на 1 кВт мощности агрегата прибавлять по 2 см.

Класть вплотную к корпусу смысла нет – облицовка не будет выполнять необходимые функции.

Люди также интересуются:

Банная печь своими руками из металла
Печь из кирпича для бани

Требования СНИП

Защита стен бани от жара печи выполняется по требованиям строительных норм

Для домашнего мастера важно знать основные из них

СНиП III-Г.11-62

“Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ.”

По этим нормативам, зазоры от каменки до поверхностей стен:

толщина обложенных стеновых панелей каменки 24 см, с нанесенным слоем штукатурки из раствора извести, либо с добавлением слоя цемента, толщина которого 25 мм, а также при нанесении слоя раствора асбеста и глины, толщиной 4 см – расстояние должно быть минимум 13 см;
толщина стены каменки полкирпича и нанесением слоя штукатурки извести и добавлением асбеста, толщиной 25 мм или при защите с помощью асбестовермукулитовых плит 4 см толщиной – расстояние от 300 мм;
при установке стальных печей, с укрытием стенок печи огнеупорным материалом, минимальное расстояние до оштукатуренных деревянных стен 700 мм, при толщине слоя раствора гипса и извести 25 мм;
устанавливая стальную печку в баню с неоштукатуренными стенами, расстояние до них должно быть минимум 1000 мм.

Проверяет и подписывает разрешительные документы на пользование баней инспектор пожарной службы при проведении контрольных замеров. Только после этой процедуры можно пользоваться баней.

СНиП 2.04.05-91

“Отопление. Вентиляция и кондиционирование.”

При покупке промышленного образца печи с требованиями по установке можно ознакомиться в инструкции. Домашние мастера должны знать и выполнять несколько требований:

потолок в бане защищен плитой из асбеста, штукатуркой и листовым металлом, толщиной до 1 см, в этом случае выложенную из кирпича печь делают в высоту так, чтобы зазор до потолка минимум 250 мм;
устанавливая стальную, с защитным теплоизоляционным слоем печку, выдерживайте зазор до потолка не менее 700-800 мм, если потолок оштукатурен, и защищен негорючими материалами;
во всех иных случаях, расстояние до потолка должно быть 1200 мм.

Но перед самоделкиными встает вопрос, а чем обшить стену возле печки в бане?

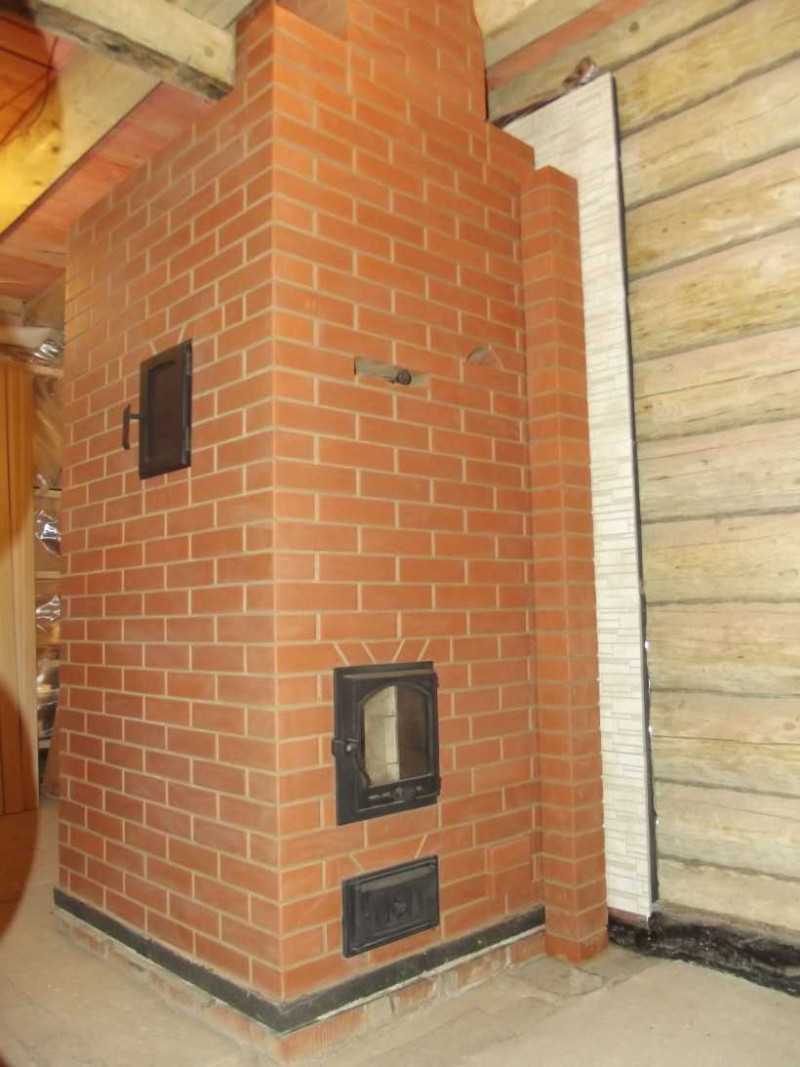

Печь для бани из кирпича (ПОРЯДОВКА) — 11 чертежей

Печь для бани из кирпича зарекомендовали себя только хорошей стороны. Основными плюсами данных конструкций можно отметить доступность материала, Хорошая теплоотдача, надежность и относительная простота сборки. В этой статье мы предложим вам варианты кладки печей из кирпича и их порядовки, что поможет вас самостоятельно сконструировать печь, которая подходит для вашей бани.

На первом чертеже представлена модель печи, дымоход которой вынесен и располагается отдельно от основной конструкции. Такое решение зачастую принимают при условиях достаточной площади в бане. Топка является подовой, соответственно дверка для подовой топки расположена максимально низко

Следует обратить внимание на канал в 10 ряду. Без него печь попросту не будет работать ввиду отсутствия тяги

Следующая печь отличается тем, что она может быть установлена не в парилке, а в предбаннике, а если говорить точнее- в стене между парилкой и предбанником. Такая конструкция помогает затопить печь, не входя в парилку и подкидывать дрова, не выпуская тепло из комнаты.

Печь ниже отличается своей компактностью

Обратите внимание на форму дымохода. Прямоугольная форма помогает сохранить полезную площадь парилки

Стоит помнить о том, что сделав дымоход недостаточного размера — в нем будет собираться конденсат, что будет ухудшать тягу печи.

Стоит упомянуть такой вид бани, как баня по-черному. Для них также складываются печи, но с отличием. Следующая порядовка как раз поможет вам собрать печь для бани именно такого вида.

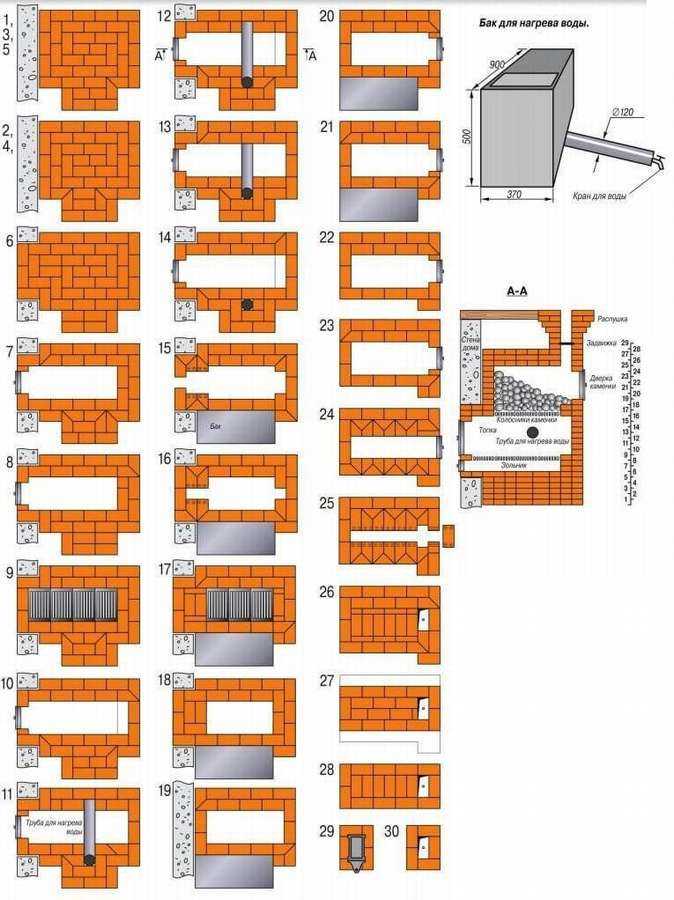

Очередной вариант порядовки выделяется встроенным баком для воды рядом с каменкой, что добавляет печи удобства при использовании.

Бак с водой также может располагаться прямо над топкой, что способствует более быстрому нагреву воды в резервуаре.

Если заострять внимание на дымоходе, то встречаются печи, дымоходы которых для увеличения КПД соединяются с воздушной рубашкой, которая выкладывается с основания печи

Возвращаясь к моделям, встроенным в стену бани, следует обратить внимание на вентиляционный канал, который уходит в дымоход, тем самым обеспечивая вентиляцию комнаты без потери тепла. Этот канал можно перекрывать для увеличения тяги печи

Также можно встретить вариацию печи из кирпича для бани, в которую монтируется водяной контур.

Чертеж далее демонстрирует порядовку с применением шамотного кирпича. Стоит отметить, что в целях экономии шамотный кирпич используется только при выкладывании топки печи.

Если у вас имеется УШМ и диск по камню, то для более качественного прилегания кирпичей можно использовать ее, обрабатывая кирпич, придавая определенный угол на соединениях рядов.

Читать полностью (ссылка)

Металлическая печь для бани своими руками. Печи для русской бани, сделанные своими руками

Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками «). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.

Решить эту проблему можно двумя методами:

Произвести футеровку топки . Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Поэтому сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.

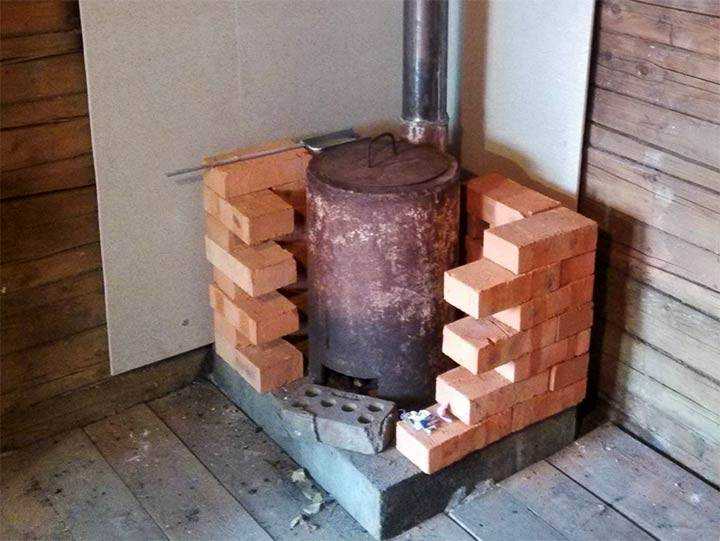

Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.

Расстояние от печи до стены

Соблюдение рекомендуемых расстояний от каменки до стены или любой другой воспламеняющейся поверхности убережет помещение от пожаров, сделает отдых приятным и безопасным. К каждой модели печей прилагается инструкция, в которой указаны рекомендации по монтажу, в том числе и безопасное расстояние от печи до стен. В большинстве случаев этот показатель составляет 50 см от поверхности, которая может загореться.

Что делать, если соблюсти рекомендации невозможно? В таком случае расстояние сокращается до 38 см. Но поверхность, которая может воспламениться, должна быть защищена листом металла в сочетании со слоем негорючего материала. Толщина должна составлять не менее 1 см. В качестве негорючего материала может выступать гипс, базальтовый картон.

Если нужно минимизировать расстояние до стены еще больше – возводится кирпичная перегородка. Расстояние может сократиться до 12,5 см. Печь ставится вплотную к кирпичному экрану.

Виды

Самый простой вариант – установка на стены, прилегающие к печи, негорючих материалов. Дополнительно обшивают пол и потолок в зоне монтажа банной печки, используя изолирующие негорючие материалы. Часто на стены, пол и потолок укладывают листы базальтовой и каменной ваты, сверху возможен монтаж панелей из нержавеющей стали. Такие экраны защищают только прилегающие к печке деревянные поверхности от возгорания или коробления, но не предотвращают воздействие ИК-лучей на присутствующих в парилке людей.

Из кирпичей

Часто для монтажа применяют полнотелые кирпичи, которые сделаны из огнеупорной глины и шамотного порошка, маркируются буквой «Ш». Они выдерживают температуру свыше +1000 градусов, длительное время не меняя своих свойств.

Красные кирпичи применяют редко, их срок службы ограничен из-за относительно быстрого разрушения из-за резких перепадов температур.

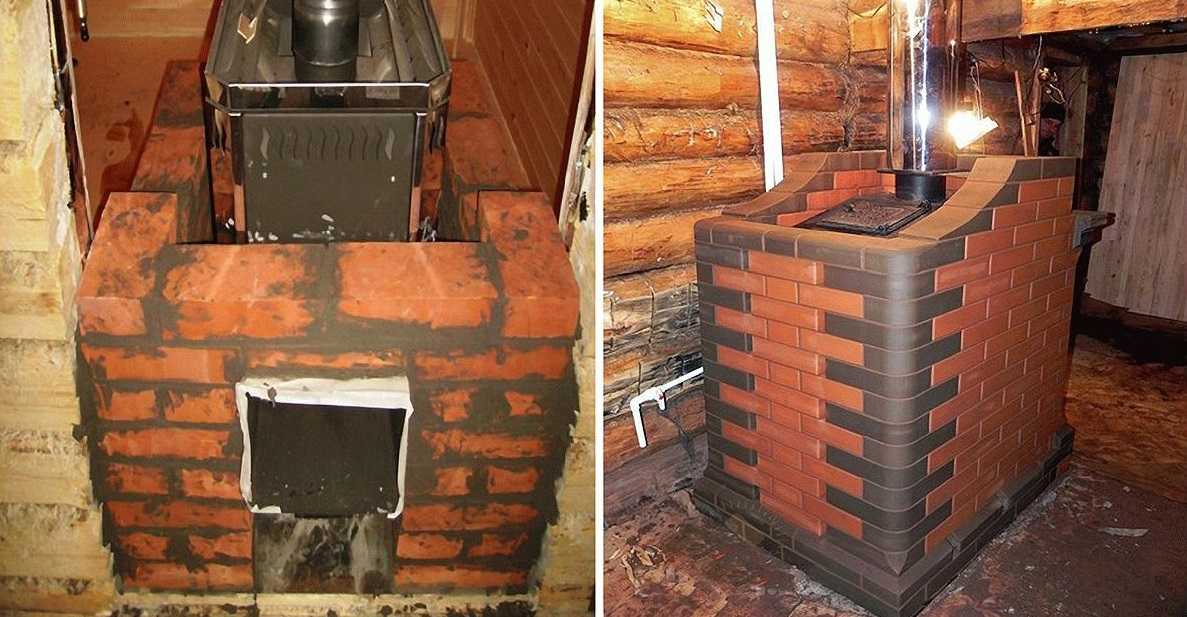

Защитный кирпичный экран – схема и фото

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Экран собирают в полкирпича, его высота должна быть больше высоты печки на 20-250 мм. В нижней части экрана нужно сформировать вентиляционные отверстия или щели.

Металлические

Из стальных и чугунных элементов собирают теплоотражающие экраны для топки. Металлы быстро нагреваются и возвращают жар в парилку. Это не станет защитой от ожогов или воспламенения деревянных элементов. Поэтому листы нашивают на основание с шириной около 100 мм. Пустоты заполняют щебнем, керамзитом, битым кирпичом. За металлическими листами крепят полотно из базальта, которое защитит перегородки от воспламенения.

Схемы установки одинарного и двойного экранов

Между стальным или чугунным экраном и топкой должно быть расстояние – не менее 120-130 мм. Стальные и чугунные экраны для банных печей могут применяться как дополнительные защитные барьеры. Для этого их ставят на расстоянии около 50 мм от основного кожуха топки.

Фронтальный защитный экран для банных печей

Технические характеристики экранов Теплодар и схема установки

Часто возникающие вопросы

Процесс строительства печи довольно сложный, вызывающий массу вопросов. Некоторые из них появляются у всех пользователей. Для экономии времени необходимо ответить на них заранее.

Насколько точны схемы-порядовки из сети, нет ли в них ошибок?

Ошибки возможны в любом случае, независимо от источника. Для того, чтобы подстраховаться, можно попробовать поискать готовые схемы на специализированных форумах, где есть опытные специалисты. Они дадут точные схемы и помогут полезным советом, если что-то покажется непонятным.

Можно ли использовать винтовые сваи с обвязкой из швеллера в качестве основания?

Винтовые сваи являются вполне допустимым вариантом фундамента, особенно на пучинистых или нестабильных грунтах. Надо только правильно подсчитать несущую способность и погрузить их на нужную глубину. При этом, ростверк надо сделать достаточно мощным и уложить поверх него бетонную плиту.

Как выбрать размер печи?

Величина печной топки соотносится с размером обогреваемого помещения в диапазоне от 1:50 до 1:70. Учитывают размер парилки и моечного отделения. Поскольку режим обогрева бани достаточно жесткий, рекомендуется выбирать меньшее значение (1:50).

Можно ли использовать облицовочный кирпич?

Для постройки печи используют обычный рядовый кирпич. Если необходимо выполнить отделку печи, можно использовать клинкерную плитку — она максимально реалистично имитирует кирпичную кладку и обладает подходящим размером — толщина всего 2-2,5 см.

Что предпочесть, кирпичную трубу или современный сэндвич?

Сэндвич легче. Если печь небольшая, лучше выбрать его и снизить тем самым нагрузку на основную конструкцию. Однако, для крупных массивных печей можно строить кирпичные трубы и сэкономить на покупке сэндвича.

Секреты безупречного дымохода

При установке дымохода нужно подумать о соблюдении правил пожарной безопасности. Не следует забывать о том, что расстояние от крыши до трубы не должно быть меньше 80 см. Что касается толщины стенок дымохода, она должна составлять не менее чем полтора кирпича. Быстро они не прогреются, однако тепло сохранят надолго. Кроме того эта мера поможет защитить внутренние стенки от образования конденсата.

Как правило, печь перекрывают с 12 по 19 ряды кладки, а на 21 нужно сформировать два канала, каждый размером с кирпич.

Расстояние над ядром необходимо перекрыть полным бруском с отнятой четвертью (так называемые трехчетверки), выпустив в проем справа.

Прежде чем заняться дымоходом, образовавшиеся пустоты следует утеплить минеральной ватой.

Закончив 22 ряд кладки, необходимо начать смещение каналов дымохода к центру. Если порядовка предполагает, что ядро должно быть полностью перекрыто, нужно уложить над ним еще один ряд кирпича.

Установка задвижек начинается после объединения каналов. Минимальное расстояние между ними составляет один ряд кладки кирпича.

Необходимо учесть, что размеры канала дымохода должны строго соответствовать указанным. Увеличение сечения приведет к медленному удалению продуктов горения топлива.

Необходима обработка всех соединений во избежание формирования щелей, которые быстро приведут к образованию копоти на стенах и потолке бани. Если зазоры обнаружены, нужно устранить их с помощью раствора из песка и глины.

Чтобы печь для бани просушилась полностью, потребуется не меньше 14 дней. Завершив кладку, нужно проверить тягу, открыв для этого все дверцы и заглушки. Первая топка должна проходить при не до конца разогретой печи. В этом случае лучшим топливом станет щепа.

Возведение стен печи

Кладка кирпича производится согласно заранее подготовленной схеме. Инструкция, как сделать печь для бани из кирпича своими руками:

Из песка и шамотной глины готовится рабочий раствор. Особенностью кирпичных печей является использование неклассического цементного раствора, а огнеупорного состава. Любая печь имеет четыре основных отсека: топка, зольная камера, бак для воды и дымоход. Для оптимальной работы следует предварительно пронумеровать рабочие кирпичи

Каким кирпичом обложить печь в бане, можно узнать у опытных печников. Первый ряд материала укладывается без использования раствора. При укладке дальнейших рядов прослойку между кирпичными рядами делают толщиной до 4мм. Возведение внутренних перегородок ведут одновременно с кладкой наружных стен, чтобы видеть результат работы. Каждый последующий ряд перекрывает предыдущий на 50 %, чтобы максимально укрепить места стыков. Качество строения стен периодически проверяют при помощи строительного уровня

Важно следить, чтобы к дымоходу была обращена гладкая сторона кирпича. Для дверок топки и зольной камеры монтируют стальные полоски и пазы для металлической проволоки. Для топки между нижним отделом и камерой укладывают стальной лист достаточной толщины

На данный лист будут в дальнейшем выкладываться камни для нагрева воздуха

Для топки между нижним отделом и камерой укладывают стальной лист достаточной толщины. На данный лист будут в дальнейшем выкладываться камни для нагрева воздуха.
