Способы проверки качества кладки
Каменная кладка признана многими специалистами лучшим вариантом для возведения стен жилых объектов. Стены имеют отличную несущую способность, они долговечные, обладают высокими теплоизоляционными свойствами и не требуют особого ухода в процессе эксплуатации. Но все это актуально лишь в том случае, если кладка выполнена правильно. Как же оценить ее качество самостоятельно, если у вас нет профессионального инструмента и опыта в строительной сфере? На самом деле все проще, чем кажется.
Вы должны понимать, что некачественно выполненная кладка не только снижает эксплуатационные качества постройки, но и представляет угрозу для здоровья и жизни людей, которые здесь живут или временно находятся. Поэтому в большинстве случаев мы рекомендуем поручать проверку экспертам. Но если у вас такой возможности нет, основные виды проверок вы можете провести сами.

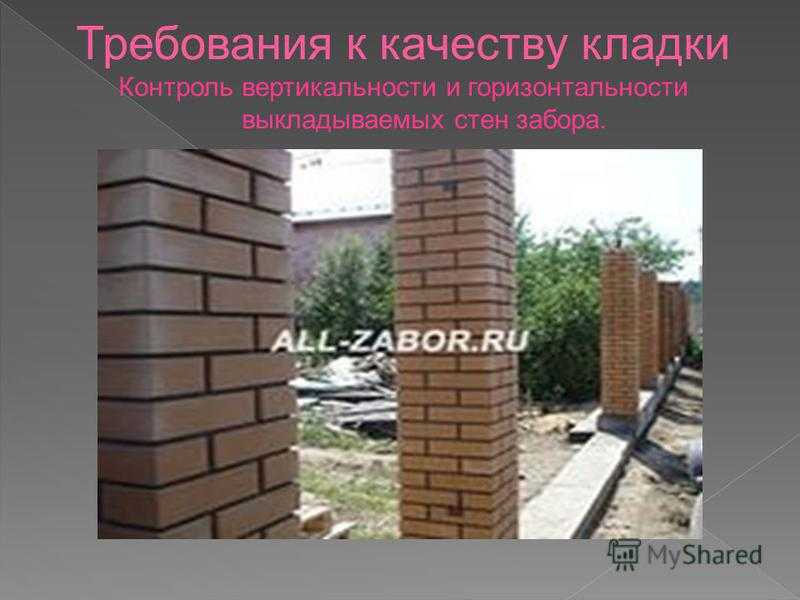

Ключевые моменты при контроле вертикальности кладки
Контроль вертикальности кладки является важным этапом при возведении стен и других конструкций. Правильная вертикальность обеспечивает прочность и устойчивость сооружения, а также визуальное впечатление о его качестве. В данной статье рассмотрим ключевые моменты, которые необходимо учесть при контроле вертикальности кладки.
Использование специальных инструментов: Для контроля вертикальности кладки необходимо использовать специальные инструменты, такие как уровни или лазерные нивелиры. Они позволяют точно определить, насколько отклоняется стена от вертикали и принять меры для исправления ошибок.
Правильная установка опорных точек: При измерении вертикальности кладки необходимо устанавливать опорные точки, на которые будет опираться инструмент. Опорные точки должны быть устойчивыми и надежными, чтобы исключить возможность смещения инструмента в процессе работы.
Постоянный контроль и корректировка: Контроль вертикальности кладки должен осуществляться на протяжении всего процесса возведения стен. Необходимо регулярно проверять отклонения от вертикали и вносить соответствующие корректировки. Это поможет избежать больших отклонений и улучшит качество готовой конструкции
Равномерность отклонений: При контроле вертикальности кладки необходимо обращать внимание не только на сам факт отклонения от вертикали, но и на его равномерность. Если отклонения неравномерны, это может указывать на ошибки в процессе возведения, которые требуют дополнительных мер для исправления
Важно отметить, что контроль вертикальности необходимо проводить в соответствии с требованиями строительных норм и правил. Это позволит обеспечить безопасность и долговечность сооружения
Кроме того, следует учитывать особенности материала, из которого выполняется кладка, и применять соответствующие методики и приемы контроля.
Преимущества контроля вертикальности кладки Преимущество Описание
Повышение прочности сооружения Правильная вертикальность обеспечивает равномерное распределение нагрузки и повышает прочность всей конструкции. Улучшение внешнего вида Вертикальная кладка придает сооружению эстетичный и аккуратный вид, улучшая его внешний облик. Удобство монтажа отделочных материалов Правильная вертикальность облегчает монтаж отделочных материалов, так как они могут быть более точно подгонены к стенам.
В заключение, контроль вертикальности кладки играет важную роль в процессе возведения стен и других конструкций. Правильная вертикальность обеспечивает прочность, устойчивость и эстетичность сооружения. Следуя ключевым моментам при контроле, можно достичь высокого качества кладки и получить надежное и привлекательное сооружение.
Основные правила при кладке из кирпича
При кладке стен и столбов обязательным является проверка на вертикальность и горизонтальность рядов, верная перевязка швов. Закончив кладку этажа, нужно проверить нивелиром горизонтальность и верхнюю отметку кирпичной кладки.
При облицовке кладки из кирпича основу кладки и кладку облицовки следует жестко связывать между собой перевязкой. Это же касается стен, простенков, возводимых с расшивкой швов.
Кирпичные столбы, простенки или пилястры шириной 640мм и менее нужно выкладывать из цельного кирпича;
Кирпич – половняк используют лишь в кладке мало несущих элементов стен (под окнами и прочее);
При выполнении карниза величина свеса всех без исключения рядов кладки должна равняться или быть менее трети кирпича (по длине), а общий вынос – не больше толщины стенки;
Все выступающие части (например, обрез цоколя) необходимо защитить от атмосферного воздействия влаги при помощи слива из раствора;
Швы в стенках кирпичной кладки, в перемычках, столбах и простенках должны быть обязательно наполнены раствором, кроме кладки впустошовку. Если это пустошовка, то глубина швов незаполненных раствором не должна быть более 15мм с лицевой стороны;
При армировании кладки стержни арматуры выступают за поверхность плоскости до 10мм.
При креплении кирпичной кладки в зданиях каркасного типа к колоннам применяются стальные связи по проекту.
Перевязка швов
Для стен – многорядная перевязка или однорядная (цепная), это же применимо для кирпичных столбов, простенков по ширине больше одного метра.
Тычковые ряды кладутся только из цельного кирпича.
Какой бы не была схема перевязки – тычковые ряды должны быть непременно выполнены:
- В самом первом нижнем и последнем верхнем рядах конструкций;
- В выступающих рядах кирпичной кладки (пояса, карнизы и прочее);
- На уровне (отметке) обрезов стенок либо столбов;
- Под опорные части плит перекрытия, балок, прогонов, под мауэрлатами и прочее.
Если в здании присутствует деформационный шов
Как правило, он должен совпадать со швами фундамента. Шов прорезает по прямой линии фундамент, в кирпичных стенах он выполняется шпунтом (в плане). Поэтому, гребень шпунта по вертикали следует начинать выкладывать с третьего ряда кладки – на 2кирпича выше верха фундамента (обреза).
Хватит теории, все это регламентируется СНиП. Перейдем к цифрам.
Особенности технологии кладки перегородок из кирпича
Схема устройства кирпичной перегородки.
При отсутствии фундамента, что бывает чаще всего, первый ряд кирпича кладется на предварительно покрытый насечкой и обильно смоченный пол, строго по разметке. Под него кладется слой водного раствора цемента с мелким просеянным речным песком, смешанным в пропорции 1 к 3 до консистенции густой сметаны. Ширина этого слоя должна составлять от 80 до 100 мм, а высота от 15 до 20 мм. Под тяжестью кирпичей он даст толщину растворного шва от 10 до 12 мм. Для этого положенный кирпич следует слегка пристукнуть рукоятью мастерка. На торец кирпича также мастерком кладется немного раствора, и им он будет крепиться к торцу последующего. У первого из кирпичей в ряду такая процедура проводится с обоими торцами, поскольку он должен примыкать к стене. Чтобы ряд шел ровно, от стены до противоположной стены натягивается специальный шнур. Излишки раствора, выступающие по швам, нужно немедленно снимать мастерком.
Второй ряд кирпича должен начинаться не с целого, а с половины кирпича. Так будет начинаться каждый второй ряд, что позволит кирпичам располагаться в шахматном порядке, создавая перевязку швов. Этот порядок придаст кладке необходимую прочность. Примерно каждый пятый ряд должен крепиться к прилегающей стене, а способ крепления зависит от материала, из которого построена эта стена.
Кладка перегородки в четверть кирпича при помощи направляющей доски: 1 — петля; 2 — стойка; 3 — шпур; 4 — гвоздь; 5 — доска; 6 — перегородка.
Если из кирпича или камня, то в нее вбивается на высоте очередного ряда кладки перегородки кусок металлического прута или арматуры примерно 300 мм в длину и от 5 до 8 мм в толщину. Если же стена бетонная, то в качестве крепежного элемента выступает металлическая пластина в форме буквы «Г» с рядом отверстий на поверхности. Одна ее сторона с помощью специально просверленных отверстий крепится к стене шурупами на пластиковых дюбелях, а другая замуровывается в кирпичную кладку.
Каждый ряд нужно класть по натянутому шнуру, начиная с фундамента или пола, а вертикаль периодически проверять с помощью отвеса через каждые 3 или 4 ряда. Если в перегородке предусматривается дверной проем, то дверную коробку лучше всего установить в самом начале, когда положен первый ряд кирпичей. Она должна быть тщательно выровнена и закреплена временными распорками, а затем уже к ней должна примыкать кладка. Кирпич следует класть вплотную к ней, а через каждые 5 рядов вставлять крепежную пластину в виде буквы «Г», аналогично той, что крепит кладку к бетонной стене. Никаких фундаментов в дверном проеме быть не должно.
Правила кирпичной кладки
приемы и методы кладки
Основные правила кирпичной кладки:
- При укладке стен и столбов необходимо проверять вертикальность и горизонтальность рядов, а также правильное пошитие всех швов;
- Во время укрепления фасада кирпичной кладкой необходимо основу кладки и кирпич надежно перевязать между собой. Это же и касается стен дома, простенок и расшивки швов;
- Все столбы из кирпича шириной более шестидесяти сорока миллиметров необходимо выкладывать исключительно из цельного кирпича;
- Размельчённый кирпич лучше всего использовать при строительстве ненесущих стен дома;
- При постройке защитных карнизов при кирпичной кладке ряды кладки по всему периметру обязательно должны быть равными трём кирпичам по длине;
- Все внешние части кладки необходимо обязательно защитить от воздействия на них внешней среды: гидроизоляция, пароизоляция (защита от влаги, пара и так далее); (про средства защиты швов от влаги читайте тут)
- Все швы, простенки в стенах и столбах при кладке из кирпича должны быть без исключения наполнены специальным строительным раствором;
- Во время укладки металлической арматуры её стержни могут выступать за поверхность кладки до десяти миллиметров;
- При строительстве всех каркасных зданий к их колоннам должны применяться стальные связи по проекту.
Перевязка швов для стен должна быть многорядной, либо цепной. Подобную перевязку можно применить к столбам и простенкам, если их ширина составляет более одного метра, а все тычковые ряды кладутся исключительно из цельного кирпича.
Основные правила при кладке из кирпича
При кладке стен и столбов обязательным является проверка на вертикальность и горизонтальность рядов, верная перевязка швов. Закончив кладку этажа, нужно проверить нивелиром горизонтальность и верхнюю отметку кирпичной кладки.
При облицовке кладки из кирпича основу кладки и кладку облицовки следует жестко связывать между собой перевязкой. Это же касается стен, простенков, возводимых с расшивкой швов.
Кирпичные столбы, простенки или пилястры шириной 640мм и менее нужно выкладывать из цельного кирпича;
Кирпич – половняк используют лишь в кладке мало несущих элементов стен (под окнами и прочее);
При выполнении карниза величина свеса всех без исключения рядов кладки должна равняться или быть менее трети кирпича (по длине), а общий вынос – не больше толщины стенки;
Все выступающие части (например, обрез цоколя) необходимо защитить от атмосферного воздействия влаги при помощи слива из раствора;
Швы в стенках кирпичной кладки, в перемычках, столбах и простенках должны быть обязательно наполнены раствором, кроме кладки впустошовку. Если это пустошовка, то глубина швов незаполненных раствором не должна быть более 15мм с лицевой стороны;
При армировании кладки стержни арматуры выступают за поверхность плоскости до 10мм.
При креплении кирпичной кладки в зданиях каркасного типа к колоннам применяются стальные связи по проекту.
Перевязка швов
Для стен – многорядная перевязка или однорядная (цепная), это же применимо для кирпичных столбов, простенков по ширине больше одного метра.
Тычковые ряды кладутся только из цельного кирпича.
Какой бы не была схема перевязки – тычковые ряды должны быть непременно выполнены:
- В самом первом нижнем и последнем верхнем рядах конструкций;
- В выступающих рядах кирпичной кладки (пояса, карнизы и прочее);
- На уровне (отметке) обрезов стенок либо столбов;
- Под опорные части плит перекрытия, балок, прогонов, под мауэрлатами и прочее.
Если в здании присутствует деформационный шов
Как правило, он должен совпадать со швами фундамента. Шов прорезает по прямой линии фундамент, в кирпичных стенах он выполняется шпунтом (в плане). Поэтому, гребень шпунта по вертикали следует начинать выкладывать с третьего ряда кладки – на 2кирпича выше верха фундамента (обреза).
приемка каменных работ
Хватит теории, все это регламентируется СНиП. Перейдем к цифрам.
Кладка из кирпича: как и чем проверить ее качество?
Есть несколько важных параметров, которые каменщик должен в рабочий период регулярно сравнивать с нормами СНиПа:
- Порядовка. Предполагает горизонтальность кладки из кирпича и безошибочность горизонтальных швов по толщине. Находится под контролем либо ровной рейкой древесины, либо уголком из металла. При любых обстоятельствах устройство должно иметь шкалу разделений, равных толщине кладочного ряда.
- Вертикальность. Находится под контролем с лицевой стороны стены уровнемером (отвесом). Частота проверки – не менее 2 раз на каждый ярус стены.
- Горизонтальная линия. Находится под контролем уровнем (правилом). Допустимое отклонение на одном ряду ликвидируют за счёт корректировки кладки второго ряда.
- Точная прямолинейность углов и примыкающих к ним поверхностей. Правильное устройство углов находится под контролем угольником, прямолинейность ровных поверхностей – прямым бруском из дерева.
Выполняя все указанные допуски, каменщик сможет достигнуть выполнения хорошей кладки, нужной для строительства хорошего строения.
СНиП
Свод правил (СП 15.13330.2012) разработал Центральный научно-исследовательский институт строительных конструкций им. В.А. Кучеренко и утвердил 12.29.2011 г. приказом Министерства регионального развития Российской Федерации.
При подготовке документов были учтены требования для сооружений и зданий регламента безопасности, в том числе пожарной, а также указания закона о техрегламенте от 22.06.2008 г. В последующие годы Минстроем в законодательные положения вносились изменения.
Для российского климата все новые конструкции и реконструкции сооружений с применением природного камня, блоков из бетона, силикатного или керамического кирпича должны проектироваться в соответствии с настоящим сводом. Исключением являются только здания, относящиеся к:
- тепловым агрегатам;
- гидротехническим сооружениям;
- тоннелям и трубам;
- мостам;
- строениям, подверженным динамическим нагрузкам.
Действие данных норм не распространяется на работы, проводимые в сейсмоопасных районах и в условиях вечномерзлых грунтов.
Проверка горизонтального и вертикального положения
Здесь ваш основной инструмент – строительный уровень. Желательно больших размеров, чтобы можно было более точно понять, действительно ли кладка выполнена ровно. Если строительного уровня у вас нет, можно воспользоваться любым длинным ровным элементом. Например, доской, трубой и так далее. Главное, чтобы они точно были ровными. Проверьте, ровно ли выполнена кладка – приложите уровень к горизонтальной или вертикальной поверхности, посмотрите, нет ли неровностей, соблюдены ли прямые углы, прочее.
Также на этом этапе вам понадобится отвес. Вы можете сделать его самостоятельно, используя обыкновенную нить и утяжелитель. Чтобы проверить вертикальность кладки, закрепите отвес в верхней части постройки, а утяжелитель оставьте висеть внизу. Вы наглядно увидите по нитке, где есть неточности и отклонения в вертикальной плоскости. Если они имеются, и к тому же довольно серьезные, это повод всерьез решать этот вопрос со строительной компанией, услугами которой вы пользуетесь.
Проверка швов
Любые швы кладки должны заполняться цементно-песчаным раствором. При этом не допускается наличие в швах вмятин и уж тем более отверстий. Раствор должен максимально полно закрывать собой швы. Только так можно говорить о достаточной прочности конструкции в будущем и должном уровне теплоизоляции без мостиков холода.
Проверить швы вы тоже можете самостоятельно. Достаточно провести визуальный осмотр. Главное – делать это при нормальном освещении. Можно попробовать просветить швы фонариком – если есть просветы, вы сразу это увидите. Старайтесь проверять и горизонтальные, и вертикальные швы одинаково тщательно. Контроль вертикальных швов легче всего проводить в местах проемов окон и дверей. Но можно делать это и на глухой стене.
Важные требования
Общие положения:
- Влажностно-температурный режим, теплотехнические параметры построек, пожаробезопасность, долговечность, способность нести нагрузку обеспечивают материалы, изделия и конструктивные решения, соответствующие ГОСТ 4.219, ГОСТ 4.210, ГОСТ 4.206.
- Для зимних условий возможность возведения и необходимые для этого мероприятия необходимо предусмотреть заранее на этапе проектирования.
- Эксплуатация зданий должна проходить в нормальных условиях, исключающих повреждения и деформации, выходящие за расчетные значения. Последние должны иметь начальные характеристики, обеспечивающие эксплуатационную пригодность и требования безопасности, касающихся армокаменных и каменных конструкций
- Эксплуатационные требования, конструктивные решения, арматура, клеи, клеевые растворы, легкие и тяжелые смеси, блоки, камень, кирпич используются с характеристиками, которые соответствуют нужным условиям по энергоэффективности, долговечности, эксплуатационной пригодности и безопасности.
- СП 131.13330, СП 22.13330, СП 28.13330, СП 20.13330 устанавливают правила возведения и защиты построек в агрессивных средах, определяют значения относительной влажности, температуры воздуха снаружи объектов строительства, предельные деформации, допустимые ограничения по воздействиям и нагрузкам.
Показатели контроля качества при кирпичной кладке
Приведу допустимые отклонения (в мм) контроля качества работ с оценкой «хорошо»:
- Толщина стенок + или — 6
- Отметки обрезов этажей 10
- Смещение осей конструкции 6
- Смещение горизонтальных
рядов кладки по длине на 10м 12 - Ширина простенков — 10
- Смещение осей простенков 15
- Отклонение стены от
вертикали на этаж 6 - То же, на все здание 20
- Горизонтальные швы (толщина) 12
- Вертикальные 10
- Неровности при прикладывании
рейки = 2метра
оштукатуренных стен 6 - Неоштукатуренные стены 3
Это основные моменты контроля качества кладки.
Посмотрите интересное видео – как проверяют кирпич на сжатие.
6.1. Качество кирпичной кладки
По ходу работы каменщик следит за качеством кладки. Под этим понимают
соответствие кладки рабочим чертежам и требованиям строительных норм и
правил (СНиП), регламентирующих предельные отклонения при возведении
конструкций из кирпича.
В процессе кладки необходимо постоянно контролировать следующее:
· правильность перевязки,
толщину и заполнение швов;
· горизонтальность рядов и
вертикальность углов;
· наличие и правильность
укладки стальных сеток, связей и т.д.
Отклонение размеров и положения кирпичных столбов не должны превышать
следующих значений, мм, (рис. 6.1):
· ширина конструкций в плане –
10;
· отметка опорной поверхности
– 10;
· смещение оси конструкций –
10.

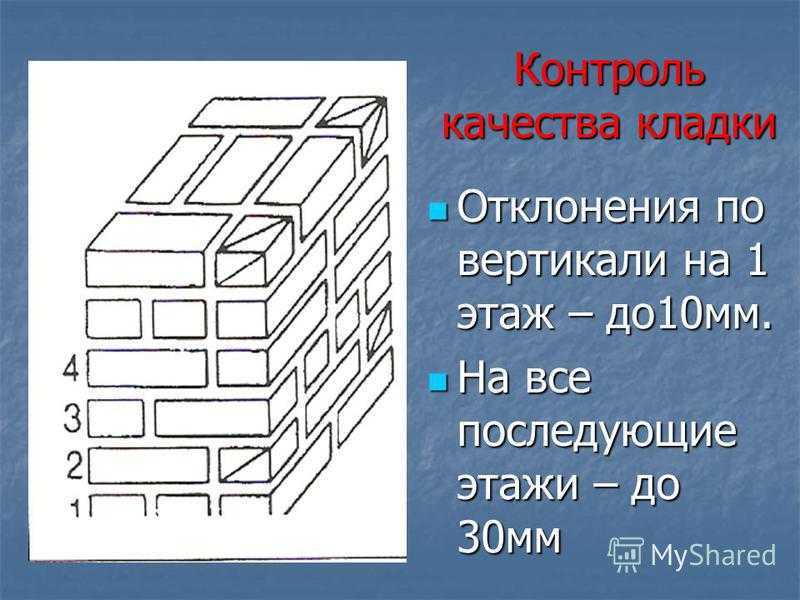

Отклонение поверхностей углов от вертикали:
а) на один этаж – 10;
б) на все здание высотой более двух этажей – 30;
Неровности на вертикальной поверхности, обнаруженные при накладывании
рейки длиной 2 м – не более 5.
Толщина швов:
а) горизонтальных – не менее 10 и не более 15;
б) вертикальных – 8–15.
|
|
Рис. 6.1. Схема измерения |

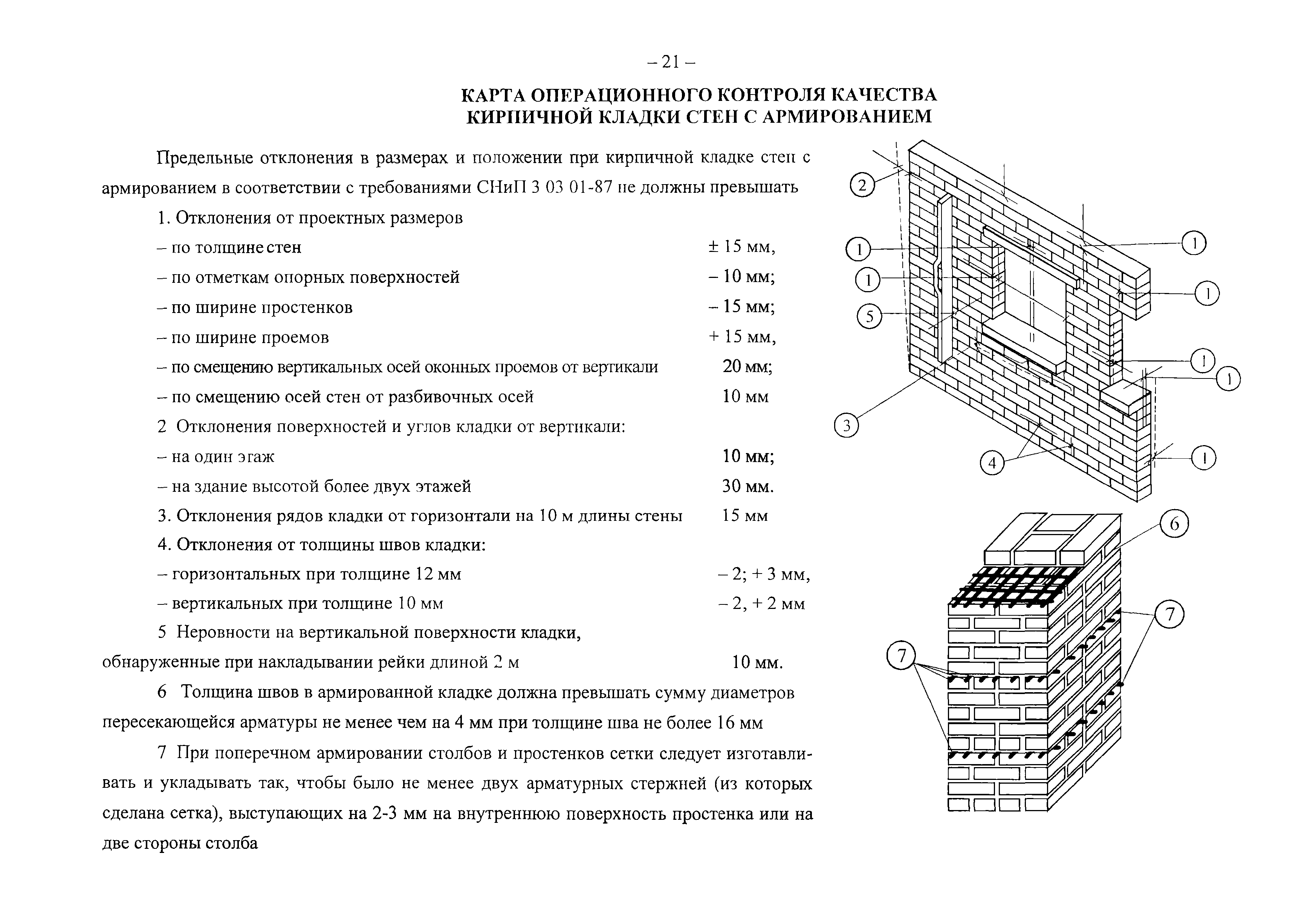

Отклонения в размерах и в положении стен из кирпича (рис. 6.2) не должны
превышать следующих значений, мм:
· толщина конструкции в плане
– 15;
· отметка опорных поверхностей
– -10;
· ширина простенков – -15;
· ширина оконных проемов –
+15;
· смещение вертикальных осей
оконных проемов – 20;
· смещение оси конструкции –
10.
Отклонение поверхностей и углов от вертикали:
· на один этаж – не более 10;
· на все здания высотой более
двух этажей – не более 30.
Отклонение рядов кладки от горизонтали на10
мстен
– не более 15.
Неровности на вертикальной поверхности стены, обнаруженные при
накладывании рейки длиной 2 м – не более 10.
Толщина швов:
· горизонтальных – не менее 10
и не более 15;
· вертикальных – 8…15.
|

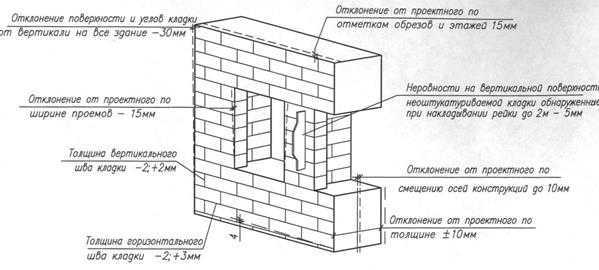

Рис. 6.2. Схема измерения |
|
Если при приемке работы окажется, что отклонения превышают допуски,
предусмотренные СНиП, и допущены отступления от проекта, то такая работа
подлежит исправлению.
..
22
26
..
Проверка качества кладки
С помощью контрольно-измерительных инструментов проверяют качество выполненного участка или целого ряда кладки и при необходимости проводят корректировку.
В процессе выполнения кладки периодически проверяют правильность перевязки швов, качество швов и поверхностей, вертикальность и горизонтальность поверхностей и углов кладки, правильность установки закладных деталей.
Проверку углов проводят угольником, горизонтальность и вертикальность кладки и ее элементов — правилом, уровнем и отвесом. Проверять качество кладки необходимо через каждые 50—60 см высоты стены: в таком случае ошибку, при ее обнаружении, несложно исправить при дальнейшей работе. Двигать кирпичи можно только в том случае, если раствор еще не схватился, иначе качество кладки будет нарушено. Поэтому, несмотря на периодический контроль, сам процесс кладки должен проходить при постоянном ориентировании на порядовки, причалки и отвесы.
Периодическую проверку горизонтальности рядов проводят с помощью правила (длинной прямой рейки) и уровня: правило кладут на поверхность ряда, на него ставят строительный уровень.
Для проверки толщины горизонтальных швов измеряют высоту 5—6 рядов кладки и вычисляют среднюю величину шва в этих рядах (для этого необходимо вычесть из полученного измерения общую высоту кирпичей в этих рядах и разделить разность на количество горизонтальных швов в замеренном участке кладки). Таким же способом измеряют среднюю толщину вертикальных швов в пределах одного ряда.
После возведения каждого этажа верхние ряды кладки проверяют на горизонтальность. По возможности это лучше сделать с помощью нивелира: измерения будут точнее, чем при использовании строительного уровня.
Обнаруженные отклонения в кладке, если они не превышают допустимые значения, устраняют в уровне перекрытия или (при возможности) по ходу кладки.
Подготовка основания
При возведении стен и столбов основанием под кирпичную кладку служит обрез фундамента. При возведении перегородок и некоторых ненесущих конструктивных элементов кладка может быть возведена на установленном перекрытии этажа. Наиболее сложными являются работы по подготовке основания под кирпичную кладку фундамента: обычно основанием в данном случае служит уплотненный грунт и песчано-гравийная подушка.
Основание под кладку должно быть ровным, этот показатель проверяют с помощью горизонтального уровня, а на больших площадях — с использованием нивелира (специального прибора для измерения перепадов высот). Кроме этого, основание должно быть очищенным и увлажненным. Увлажнение необходимо для того, чтобы материал основания не впитывал влагу из кладочного раствора. В случае, если кладка начинается на обрезе фундамента, покрытом гидроизоляционным материалом, основание не нуждается в увлажнении.
На подготовленном основании с помощью измерительных приборов делают точную разметку всех углов и примыканий стен, разметку столбов в соответствии с проектом.
Проверка толщины швов кладки
После проверки качества заполнения швов раствором необходимо проверить, соответствует ли их ширина актуальным требованиям. Для этого измерять каждый шов, естественно, не нужно.
Возьмите рулетку, измерьте общую длину 5-6 рядов кладки. Затем вычтите ширину блока и поделите на 5 или 6 (сколько рядов вы измерили). Так вы получите среднюю ширину шва, которую можно сравнить с требованиями, прописанными в СП 15.13330.2012 «Каменные и армокаменные конструкции».
Незначительные отклонения между швами одной плоскости могут иметь место, но обычно они минимальны и не отражаются на качестве постройки. Главное, чтобы среднее значение вписывалось в рамки действующих требований. Иначе этот вопрос нужно решать с застройщиком.
Источник
Правила контроля вертикальности кладки
Правильная вертикальность кладки является важным условием для создания качественной и прочной конструкции. Для контроля вертикальности кладки необходимо соблюдать несколько основных правил:
- Использовать уровень для определения вертикальности стен. Уровень должен быть достаточно длинным, чтобы охватить всю высоту стены. Уровень прикладывается к поверхности кладки и сравнивается с вертикальной отметкой. При необходимости, стена должна быть подрегулирована.
- Кладка должна производиться с использованием рядовых привязочных шнуров. Шнуры должны натягиваться так, чтобы они были ровно по вертикали. При необходимости, кладка должна быть подрегулирована согласно шнурам.
- Обязательно контролировать вертикальность кладки на каждом ряду. Для этого применяют различные измерительные инструменты, такие как лазерный нивелир или вертикальные уровни. Результаты измерений должны быть записаны для последующего анализа и коррекции.
- Регулярно проверять вертикальность кладки на протяжении всего процесса строительства. Проверки должны проводиться как на отдельных участках стены, так и на всей ее высоте.
- При обнаружении несоответствий в вертикальности кладки, необходимо немедленно принять меры по их исправлению. Это может включать в себя перестройку отдельных участков стены, подкладывание дополнительных материалов или использование специальных инструментов для регулировки кладки.
Соблюдение данных правил поможет создать качественную и прочную кладку с правильной вертикальностью. Контроль и исправление вертикальности кладки являются неотъемлемой частью процесса строительства и позволяют избежать проблем со стенами в будущем.
Показатели расчета кирпичной кладки
показатели качества для расчета
Итак, пожалуй, хватит теории и уже следует перейти к цифрам.
Примеры показателей допустимых отклонений при контроле кладки из кирпича в миллиметрах:
- Толщина несущих стен + или — шесть миллиметров;
- Отметки обрезов этажей – десять миллиметров;
- Смещение фундамента конструкции – шесть миллиметров;
- Смещение горизонтальных рядов кладки по длине от десяти до двенадцати миллиметров;
- Ширина простенков – десять миллиметров;
- Смещение осей простенков – пятнадцать миллиметров;
- Отклонение стены от вертикали на один этаж – шесть миллиметров;
- Толщина горизонтальных швов – двенадцать миллиметров;
- Вертикальные швы – десять миллиметров;
Вывод
Как уже стало понятно, контроль качества кирпичной кладки очень важен. Так как её используют как для утепления жилого дома, так и для облицовки фасада, а кирпичная кладка, во время производства которой были допущены грубые ошибки и не соблюдена норма производства, может не только разочаровать вас во время покупки, а и нанести вред вашему дому.
Для более полного раскрытия темы рекомендуем к просмотру данное видео:
Отопление каркасного дома электричеством
Кладка из кирпича межкомнатных перегородок и перегородок
Работы по кладке из камня несущих внутренних стен и перегородок делаются в следующей очередности:
– разметка мест устройства стен и перегородок, входных проемов и закрепление их на перекрытии
– установка планки – порядовки (если понадобится)
– натягивание причального шнура
– подача и раскладывание керамических камней
– перелопачивание, расстилание и разравнивание раствора для кладки
– кладка керамических камней в конструкцию межкомнатной перегородки и перегородки
– проверка правильности выложенной кладки
– кладка сборных жб перемычек над проемами для двери по ходу кладки.
Причалка натягивается по каждому ряду кладки. Камни из керамики по возводимой стене и перегородке разлаживаются стопками по 2 шт. с интервалом в 1/2 камня (125 мм). Укладка в местах обоюдного пересекания стен несущих, стен и перегородок должна вестись одновременно. При вынужденных перерывах укладка создается в виде наклонной или вертикальной канавки. Армирование кладки должно делаться спустя каждые 4 кирпичных ряда 2 Ш 6 А-I. Укладка должна вестись впустошовку с незаполнением кладочным раствором лицевой поверхности перегородок до 15 мм. По достижении кладкой метки 1200…1250 мм над уровнем перекрытия, ставятся подмости, и укладка будущего яруса проводится с шарнирно-панельных подмостей. Вертикальность граней и углов кладки, горизонтальность ее рядов должны проверяться не менее двух раз на каждом ярусе кладки (через 0,5…0,6 м) с устранением обнаруженных отклонений в процессе строительства яруса.
Сборные монолитно бетонные перемычки над дверными и оконными проемами ставятся с подачей их башенным краном на подготовленную растворную постель
Во время установки перемычек обращается внимание на точность их установки по вертикальным отметкам, горизонтальность и размер площади опирания. Стержни арматуры для поддержки облицовочного кирпича наружной версты организовываются в такой последовательности:
– на отметке верха проема окна ставится и проверяется опалубка из досок с поддерживающими ее стойками
– по верху опалубки разстилается слой раствора толщиной 15…20мм
– в раствор втапливаются 3 Ш10 А-III с заведением свободных кончиков стержней арматурин в простенки на глубину не менее чем на 250 мм.
Снятие опалубки из досок должно выполняться через 3…4 суток, после набором раствором прочности 1,5…2,0 МПа, а в зимних условиях не прежде чем через 14 суток.
Инструмент и устройства
Инструмент, подсобные устройства и инвентарь, используемые в работе, должны подходить нормам (техническим условиям), быть хорошим, прочным, неопасным для находящимся вокруг и содержаться в рабочем состоянии. Высота каждого яруса кладки назначается с подобным расчетом, чтобы уровень кладки после того как произошла установка подмостей был не менее чем на 0,7 м выше уровня рабочего настила.
Подача кирпичей
Кирпичи подают на стену (или другую возводимую конструкцию) из складской зоны рабочего места и раскладывают по стене. На этом этапе необходимо подготовить неполномерные кирпичи, если они нужны в кладке данного участка.
При изготовлении неполномерных камней из пустотелых кирпичей следует брать только кирпичи без видимых повреждений (трещин, выбоин). Звук при простукивании целого кирпича должен быть чистым. Линию разлома обозначают на всех четырех гранях пустотелого кирпича, молотком каменщика пробивают щели, затем с помощью долота или зубила раскалывают внутреннюю часть перегородок кирпича, и только потом — углы.
Полнотелые кирпичи не так хрупки, однако и здесь требуется предосторожность. Линии разлома тоже отмечают на всех четырех гранях, каждую из них слегка надбивают, затем отделяют нужную часть резким точным ударом
Для наружной версты лицевой кладки применяют только целые кирпичи (без сколов), с ровными ребрами и углами.
Основные инструменты для контроля вертикальности
Контроль вертикальности кладки — важная задача при строительстве, так как неправильное выравнивание может привести к деформации и прочностным проблемам сооружения. Для контроля вертикальности обычно используют следующие инструменты:
- Уровень — основной инструмент для контроля вертикальности. Существуют различные типы уровней: строительный, лазерный, электронный. Они позволяют определить отклонение кладки от вертикальной линии и внести необходимые корректировки.
- Леска с метками — используется для создания вертикальных отметок на стенах. Леска разматывается от верхней до нижней точки построенной конструкции, и на нее наносятся метки, позволяющие легко определить вертикальность кладки.
- Шнурок и металлические скобы — используются для создания решетки, которая помогает выравнивать горизонтальным уровнем откосы окон или дверных проемов. Скобы прикрепляются к стенам с определенным интервалом, а шнурок натягивается между ними.
- Угольник — помогает контролировать прямые углы и вертикальность, а также выравнивать стены относительно друг друга. Угольник накладывается на углы сооружения и позволяет проверить их точность.
- Проводник — металлическая пластина с ручкой, которая используется для выравнивания стен. Проводник прикладывается к поверхности стены и с помощью уровня определяется ее вертикальность.
Эти инструменты позволяют строителям контролировать вертикальность кладки и вносить необходимые корректировки для создания прочных и качественных сооружений.
