Как установить подрозетник в стену: бетонную, кирпичную, гипсокартонную, из плитки, деревянную стену

Виды подрозетников

Для установки розеток или выключателей в стены из бетона используются пластиковые монтажные коробки без прижимных планок. В конструкции устройства предусмотрены выходы для проводки и соединительные муфты, позволяющие собрать несколько элементов в блок.

На торцевой поверхности предусмотрены отверстия для крепления механизмов розетки или переключателя. Ранее использовались металлические коробки, но из-за проблем с фиксацией механизмов от такой конструкции отказались.

Существуют специальные единые блоки, предназначенные для установки тройной розетки или комбинированного блока, состоящего из выключателей и розеток. Конструкция отличается повышенной жесткостью на изгиб и кручение, допускается установка в несущие стены и перегородки, выполненные из гипсокартонных листов.

Подрозетники, независимо от конструкции, выпускаются в стандартном виде (глубина 45 мм) или в углубленной модификации (глубина 60 мм). Второй вариант позволяет использовать полость подрозетника для расключения электрической проводки.

Коротко о типах встраиваемых розеток

Технические параметры розетки должны соответствовать требованиям подключаемого потребителя. Нужно смотреть на мощность устройств, которые будут питаться от него. На основной части розеток и в их инструкциях указан максимально допустимый ток в амперах. Мощность подключаемого электрооборудования измеряется в кВт. Сравнить эти значения можно по таблице.

Таблица 1. Зависимость мощности розеток от параметров потребителя и требуемого сечения провода.

Алюминий	Медь
6	1,3	2,5	один
10	2.2	2,5	1,5
16	3,5	2,5	1,5
32	7	10	6

Все встраиваемые розетки, которые могут потребоваться для установки в квартире или частном доме, можно разделить на 3 группы:

обычный;
водонепроницаемый;
сила.

Обычные розетки используются для питания подавляющего большинства электроприборов. Их можно подключить к зарядному устройству, мобильному телефону, компьютеру, маршрутизатору, фену, холодильнику, микроволновой печи и т д

Стандартная розетка

Водонепроницаемые розетки используются для установки во влажных помещениях, как правило, в ванных комнатах. Отличаются от обычных наличием заглушки, закрывающей гнездо для подключения вилки. Он обеспечивает защиту от брызг. Такая розетка будет необходима, если установка осуществляется в непосредственной близости от раковины, душа или ванны. Для этого выбирают устройства с классом защиты IP44 и выше. Это снизит вероятность поражения электрическим током даже при затоплении, которое сопровождается протечками воды по стенам. Если монтаж осуществляется в большом санузле в частном доме вдали от источников воды, можно обойтись обычной розеткой.

Водонепроницаемая розетка в ванной

Розетки, используемые в домах и квартирах, обычно имеют одинаковый стандарт вилки, но имеют более высокую мощность. Их показатель по этому параметру составляет 32А и выше. Они используются для подключения приборов с большим потреблением тока. В первую очередь это электрическая плита, электрическая духовка, кондиционер, камин или котел. Иногда электрические розетки могут иметь тройную розетку. Выбор зависит исключительно от вилки, которой оснащен прибор.

Розетка

Установка металлических подрозетников в деревянные стены

Предварительно делается разметка мест установки подразетников и маршрутов провода, который укладывается в жесткие или гофрированные металлические трубы. Оверстия для стаканов подрозетников сверлятся специальными коронками по дереву соответствующего диаметра. Провода прокладываются в прорезанных штробах, в подразетник заводятся через технологические отверстия проделанные с нескольких сторон. Штробы маскируются вагонкой или другими декоративными материалами. Этот способ существенно усложняет отделку.

Установка металлических подрозетников в бревенчатой стене

На деревянных стенах проще и безопаснее прокладывать наружную проводку, используя гофрированные трубы, пластиковые кабелькналы с негорючего материала. Некоторые кабельканалы имеют раскраску структуры древесины различных пород, что позволяет удачно подобрать гармонию с общим интерьером. Иногда прокладывают провода по равномерно расположенным по линии керамическим изоляторам.

Деревянные подрозетники для наружной проводки используются редко, в большей степени для декоративных целей.

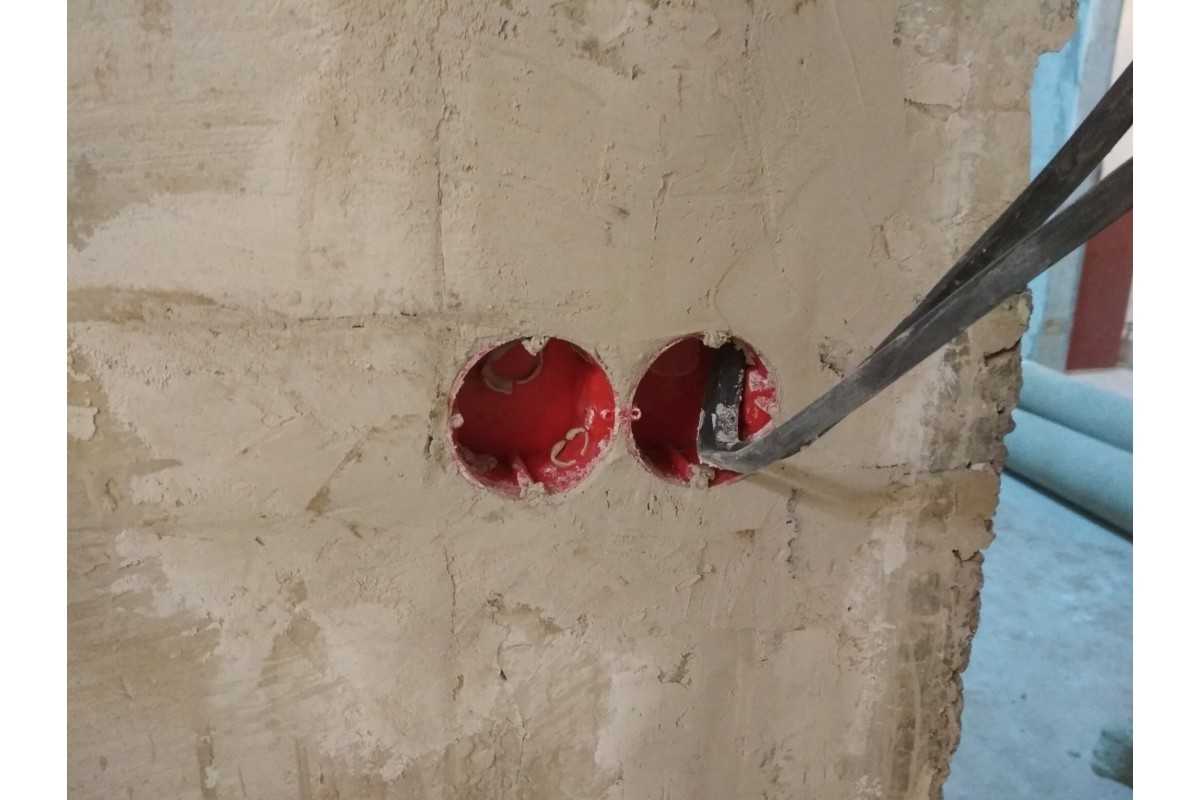

Монтаж в кирпичную стену со штукатуркой или кафелем

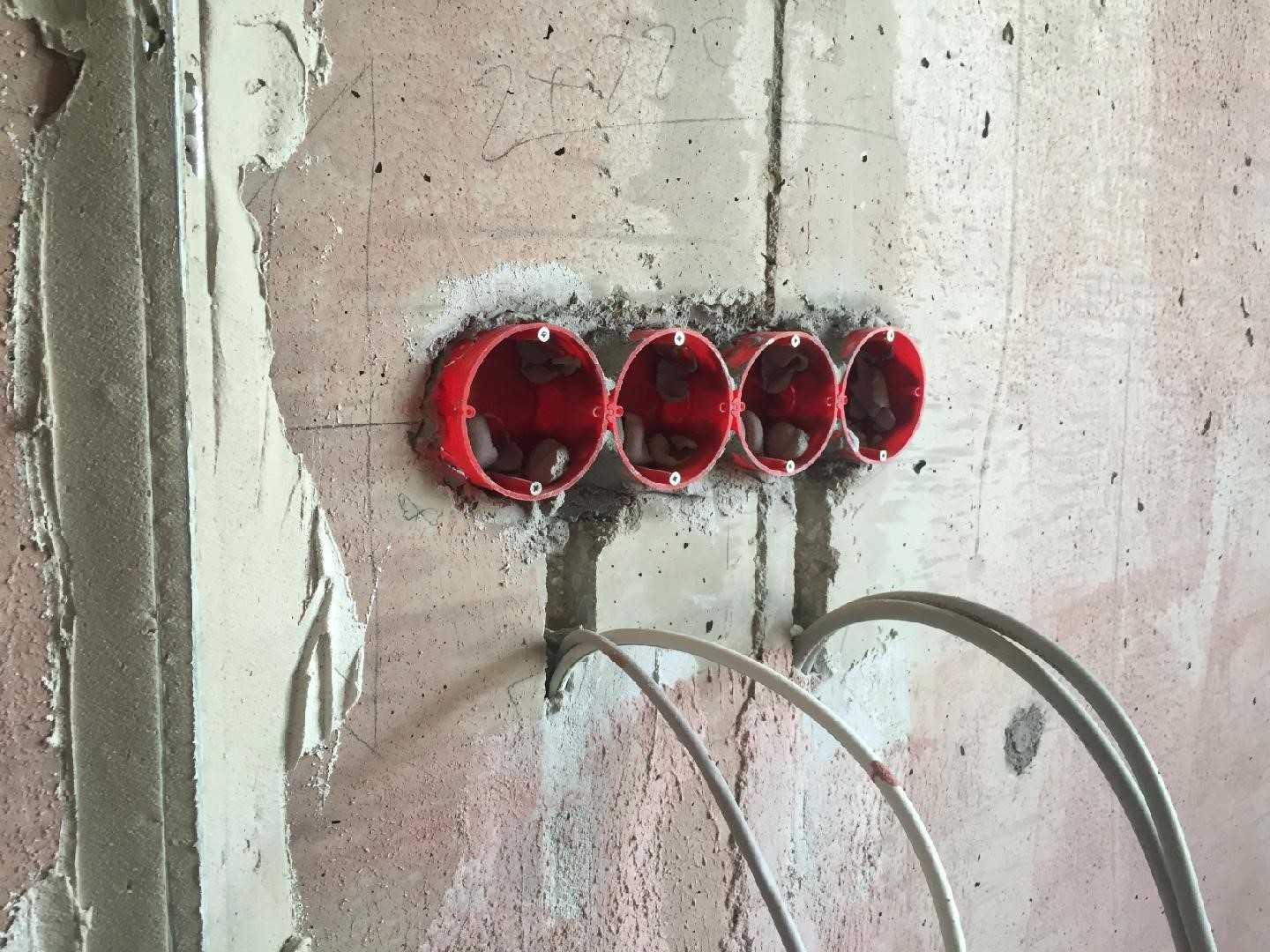

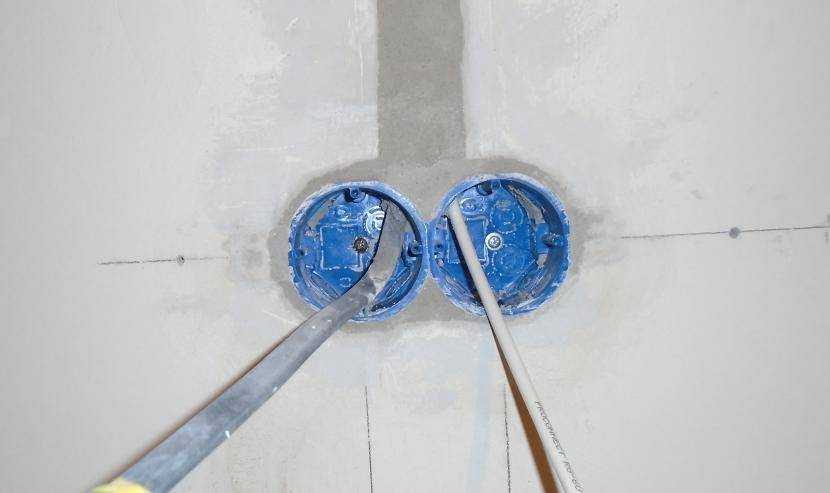

Установка подрозетников в кирпичной стене осуществляется в такой же последовательности, как и в бетонные стены, с использованием аналогичных инструментов и материалов. Они также оказываются посажены на раствор. Тем не менее, работа с кирпичом имеет некоторые особенности и отличия, которые следует учитывать при выполнении работ.

Если в бетон или пеноблок коробка устанавливается заподлицо с поверхностью, то подрозетник в кирпичную стену монтируется с учетом толщины штукатурного слоя или кафельной плитки. Это сильно усложняет расчеты и малейшее отклонение приводит к неправильной установке. Чтобы избежать возможных проблем, рекомендуется заранее просверлить отверстие в стене, спрятать в нем провод и прикрыть крышкой из плотного картона или ДВП. После чего стену можно штукатурить или облицовывать плиткой.

После высыхания штукатурки или клея для плитки продолжаются работы по монтажу одного или нескольких подрозетников. По оставленным меткам аккуратно сверлится отверстие, так чтобы не повредить провод. В это время коронка или сверло поливается водой. Далее коробки можно сажать на свое место по стандартной схеме, после чего замажьте и дайте высохнуть, и лишь потом удаляется лишний раствор.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

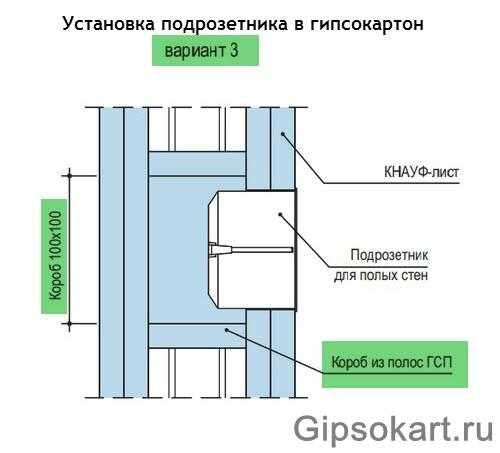

Установка подрозетников в гипсокартон

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

Крепление подрозетника в гипсокартоне

Подготовка продрозетника к установке в гипсокартон, подбор коронки

Для монтажа установочной коробки в стену, сделанную из гипсокартона, нужно провести ряд подготовительных действий.

Провести разметку стены и отметить на ней точки, где будут располагаться розетки и переключатели освещения. Для этого нужен карандаш (или маркер) и измерительная рулетка.

Строгих стандартов, ограничивающих местоположение нет, поэтому каждый застройщик вправе самостоятельно выбрать место.

Как показала практика, располагать розетки электропитания слишком близко к полу может быть чревато коротким замыканием (например, в случае утечки воды из системы отопления). Поэтому, принято устанавливать их на расстоянии 20–30 см. от пола, с таким расчетом, чтобы не приходилось садиться на пол для включения в них домашних электроприборов. Удобной считается та розетка, до которой легко достать, наклонившись.

Исключением из этого правила можно считать розетки подключения компьютерной и телевизионной сетей. Зачастую они монтируются в последнюю очередь и кабеля прокладывают в уже собранные плинтуса пола. Внутри плинтуса имеется полость, предназначенная для протяжки дополнительных сетевых линий. Тогда плинтус разрезается и в него монтируется розетка со специальными разъёмами. Это допускается, поскольку этот вид кабелей пропускает через себя так называемые «слабые токи» и короткие замыкания ему не страшны.

Установка подрозетника на плинтусе для разводки телевизионной и компьютерной сети

На кухонном «фартуке», розетки поднимают на 15–20 см. над уровнем рабочего стола.

Расположение розеток на кухне

Выключатели освещения располагают, как правило, на высоте 90 или 150 см. от пола и 15–20 см. от края дверной рамы.

Выполняя разметку, рекомендуется пользоваться строительным уровнем или лазером, особенно если в один ряд расположены несколько розеток.

Строительный уровень позволяет точно определить расположение розеток

Для установки блоков из ряда выключателей или розеток, нужно отметить центры будущих окружностей на расстоянии 71 мм.

Видео: установка подрозетника в стену из ГКЛ.

Подрозетники нужно привести в рабочее состояние, отрегулировав местоположение зажимного устройства. Если стена состоит из 2 слоёв гипсокартона, значит, расстояние между ободом подрозетника и лапкой должно быть более 2,5 см. В противном случае коробку установить не удастся. Расстояние легко регулируется раскручиванием винта фиксатора. Поэтому, в начале работы лучше всего отвести зажимные лапки на максимальное расстояние от верхнего обода.

По бокам и на дне каждой установочной коробки расположены перфорированные отверстия, пластик на которых нужно выломать исходя из планируемого подключения. Теоретически, в каждое отверстие должен протягиваться один кабель, но на практике монтажник решает самостоятельно, сколько отверстий ему нужно для соединения.

Кроме того, перед началом работы нужно соединить подрозетники в «батареи», если таковые запланированы. Это делается при помощи соединителей из пластика, которые крепятся в боковые проушины коробки (прямоугольной формы). В магазинах соединители продаются отдельно и не входят в комплект с подрозетниками, поэтому ими надо запастись заблаговременно.

Закрепляются при помощи пластмассовых защёлок

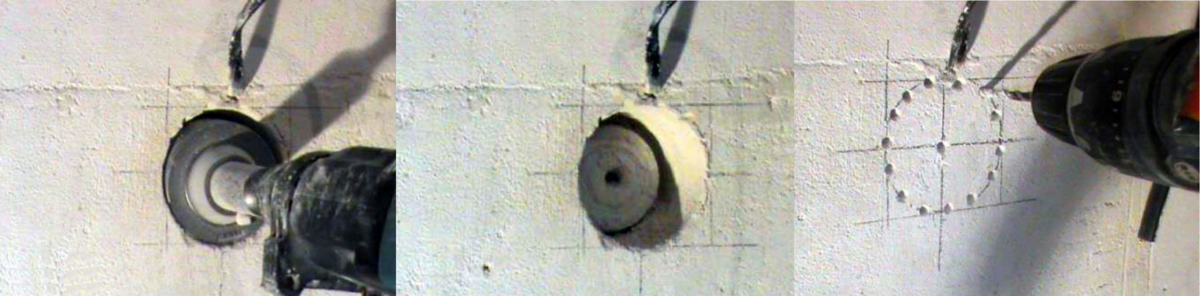

Для высверливания отверстий под установочную коробку, понадобится коронка диаметром 68 мм. и шуруповёрт или дрель (перфоратор). Если таковых не имеется, отверстие можно аккуратно вырезать строительным ножом, предварительно начертив окружность в запланированном месте. Но так как от формы отверстия зависит надёжность крепления, лучше всё-таки применить коронку для дерева.

Размер коронки для установки подрозетника в гипсокартоне 68 мм

Нельзя также вырезать отверстие ножом, если стена расположена в санузле или на кухне и обложена кафелем. В таких случаях применяют коронку с алмазной режущей кромкой (по бетону).

Кирпичная стена, подрозетники, штукатурка и кафель

Подрозетник должен быть установлен заподлицо к внешней части стены. Если на бетон клеятся обои, то на кирпичную стену будет укладываться слой штукатурки. Конечно можно заранее прикинуть какая будет толщина штукатурки и вынести подрозетник немного вперед, но мороки при этом будет на порядок больше, чем при простой установке. Когда же планируются розетки в ванной или на кухне, где дополнительно будет уложена плитка, то расчеты еще больше усложняются.

Долгий и сложный путь решения проблемы заключается в тщательных измерениях после каждого этапа работ – размечается место, к нему подводится проводка, накладывается штукатурка, в ней вырезается отверстие, потом то же самое делается с плиткой во время ее укладки.

Гораздо проще будет сделать первоначальное углубление в стене, куда можно будет спрятать провод (его желательно плотно скрутить и закрепить по центру). Дальше закрыть отверстие крышкой – ее можно даже вырезать из плотного картона, запомнить «координаты» будущей розетки и теперь можно шпаклевать. Если будет укладываться плитка и надо выдержать симметрию, то нелишне будет заранее прикинуть, каким рисунком она будет укладываться в этом месте.

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

https://mailtrain.ru/steny/chem-zakrepit-podrozetnik-v-betonnoj-stene.html
https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html
https://kak-sdelano.ru/elektrica/ustanovka-podrozetnikov
https://skbalkon.ru/processy-i-tehnologii/diametr-podrozetnika.html
https://1beton.info/maloetazhnoe/otdelka/ustanovka-podrozetnikov

Важные требования при использовании смеси для монтажа подрозетников

При монтаже подрозетников очень важно правильно выбрать и использовать смесь, которая обеспечит надежную фиксацию и изоляцию подрозетника. Вот некоторые важные требования, которые стоит учитывать при выборе и использовании смеси:

1. Прочность и надежность

Смесь для монтажа подрозетников должна быть достаточно прочной и надежной, чтобы гарантировать устойчивость и надежность фиксации подрозетника после его установки. Слабая смесь может привести к опусканию или отвалу подрозетника, что может негативно сказаться на его функциональности и безопасности.

2. Огнестойкость

Смесь должна обладать огнестойкими свойствами, чтобы обеспечить безопасность и предотвратить возможные пожары. Огнестойкость смеси особенно важна, так как подрозетники часто устанавливаются вблизи электрической проводки и потенциально опасных источников огня.

3. Изоляционные свойства

Смесь должна иметь хорошие изоляционные свойства, чтобы защитить проводку и электрооборудование от нежелательного влияния влаги, пыли и других внешних факторов. Надежная изоляция поможет предотвратить короткое замыкание и повреждение электрооборудования, обеспечивая его долговечность и безопасность.

4. Легкость и удобство использования

Смесь должна быть легкой в использовании, чтобы облегчить и ускорить процесс монтажа подрозетника. Она должна быть легко смешиваемой и легко наносимой, чтобы минимизировать время и усилия, затрачиваемые на установку. Кроме того, смесь должна иметь достаточное время схватывания, чтобы позволить монтажнику правильно установить подрозетник до полной застывания смеси.

5. Соответствие нормам и стандартам

При выборе смеси следует обращать внимание на ее соответствие нормам и стандартам, установленным для электромонтажных работ. Смесь должна быть сертифицирована и соответствовать всем требованиям безопасности и качества, чтобы гарантировать надежность и долговечность монтажа подрозетников

Учитывая эти важные требования, можно выбрать и использовать подходящую смесь для монтажа подрозетников, которая обеспечит надежную и безопасную фиксацию подрозетника и обеспечит долговечность и надежность его работы.

Характеристики коронок

При выборе коронки недостаточно руководствоваться таким параметром, как материал, с которым придется работать. Здесь нужно учитывать какие конкретные конструктивные параметры формируют типоряд этих инструментов:

Форма и тип хвостовика. Этот параметр влияет на тип оборудования, с которым может совмещаться коронка. К примеру, характерные для дрелей трехкулачковые патроны, могут работать с коронками, имеющими шестигранный хвостовик. Это же относится и к патронам под биты 1/4. В то же время перфораторы работают с коронками, которые обладают специфической посадочной поверхностью типа SDS (кто использовал перфоратор, знает, что такие сверла имеют два характерных монтажных паза на хвостовике). При этом, для хвостовиков диаметром 10 мм используется форма SDS-plus (совместима с перфораторами облегченных моделей), а свыше 20 мм форма SDS-max (для работы с крупным и мощным профессиональным оборудованием).
Диаметр рабочей поверхности (собственно, самой коронки). На практике используются рабочие инструменты с окружностью от 33 до 150 мм. Большие значения используются для формирования отверстий под трубы, а для подрозетников чаще всего применяют коронки типоразмером 68 и 70 мм.
Глубина сверления. Этот параметр определяет длину рабочего инструмента, которая находится в диапазоне от 60 до 550 мм. При сверлении отверстий под подрозетники, их глубина может варьироваться от 40 до 80 мм, хотя обычно этот показатель находится на уровне 60-65 мм.

Кирпичная стена, подрозетники, штукатурка и кафель

Последовательности действий при установке подрозетников в обычную кирпичную стену несколько отличается от работ по чистому бетону. Все приемы, инструменты и материалы здесь используются такие же, но есть некоторые нюансы, выполнение которых надо обдумывать заранее.

В этом видео показано как установить подрозетники на гипсовую штукатурку:

Когда штукатурка или плиточный клей застынут, то начинается непосредственно монтаж самого подрозетника – одного или для блока розеток. По нужным координатам аккуратно, чтобы не зацепить провод, высверливается отверстие (если это плитка, то в момент сверления надо непрерывно поливать коронку или сверло). Дальше выполняется стандартная установка выбранных подрозетников – накладывается замазка, в нее утапливается сама коробка, счищается лишний раствор и после его застывания все готово к монтажу розетки.

Монтажные коробки для розеток будут выполнять несколько функций

Конструктивный – коробка должна быть прочно прикреплена к стене, чтобы не повредить саму розетку.
Электробезопасность – коробки для бетона, кирпича и гипсокартона должны быть выполнены из диэлектрического материала, а также исключать возможность попадания электричества на контакты от несущих конструкций.
Также важна защита розетки. В шкаф не попадает пыль, влага и различные инородные тела.
Пожаробезопасность — в случае возгорания внутри розетки пламя не попадет за пределы розетки.
Эстетика также важна. При установке розетки в бетонную или кирпичную стену посадочное место будет смотреться красиво, аккуратно, а вокруг розетки появится идеально ровная поверхность.

Теперь предлагаем рассмотреть, какие требования предъявляются при выборе подрозетников.
