Изучаем схему расключения коробки
При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение
Изучаем схему расключения коробки. Подключение проводов с заземлением (РЕ)Подключение проводов без заземления (РЕ)
Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.
Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом). Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.
Схема в распределительной коробке, двух светильников
Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.
Схема в распределительной коробке, двух светильников и группа розеток
В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.
Изучаем схему расключения коробки
Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.
Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.
Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.
Правильное соединение проводов в распределительной коробке
Как выглядит процесс замены или подключения
- Отложите длину кабеля, перед тем как подключить вилку к проводу.
- Позаботьтесь о том, чтобы изоляция на прижимной фиксатором части не была повреждена. Это поможет избежать чрезмерного перегибания провода, а, значит, продлить срок его эксплуатации.
- Снимите ножом внешнюю изоляцию и оголите концы провода.
- Возьмите фиксирующие винты и надежно зажмите жилы кабеля на вилке.
- Если провод с вилкой предусматривает заземление (желто-зеленый провод), то его крепят к среднему контакту на вилке. Изучите эти детали до того, как подключить вилку к проводу.
- Фиксатор для внутренностей вилки не обязательно снимать полностью, можно слегка ослабить один из винтов, а второй открутить и, отведя пластину в сторону, избегая ее смещения во время укладки провода, провести процедуру. Это классическая схема обустройства большинства вилок.
- При помощи зажима зафиксируйте кабель на корпусе. Теперь удостоверьтесь в надежности конструкции.
- Оденьте крышку, закрутите винтики. Можете снова использовать электроприбор и без страха включать его в розетку.
Замена конструкции европейского образца
- Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
- Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
- Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
- Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
- Следующий этап — правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
- Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
- Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

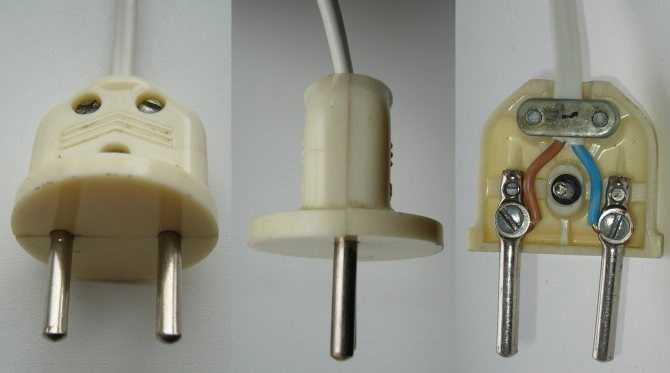

Замена старой электровилки советского образца
Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:
Демонтируется старый корпус и разбирается.
Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода
При подключении важно следить за полярностью.
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Виды розеток на 380 вольт классифицируются и по технической характеристике номинального тока, они могут быть рассчитаны на 16, 32 или 64 Ампер, и выбор в этом случае обусловлен мощностью подключаемой аппаратуры. Если же вам что-то непонятно, пишите мне!
Цвета проводов в электрике
Даже ГОСТ не носит обязательный характер. Проводники могут быть окрашены в черный, синий, зеленый, желтый, коричневый, красный, оранжевый, фиолетовый, серый, белый, розовый, бирюзовый цвета. Четко даны запреты на использование желтого и зеленого цвета.
Чтобы избежать путаницы лучше на концы проводника надевать термоусадочные трубки классических цветов. Достаточно 10-ти сантиметровой трубки нужного цвета. Мнение в данной статье субъективно и содержит лишь рекомендательный характер исходя из расчета, что все остальные правила устройства электроустановок будут соблюдаться.
Видео о маркировке проводов и кабельных линий
В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.
В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.
Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

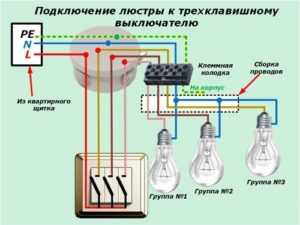

Подключение люстр
Выбор люстр в текущее время настолько многообразен, что выбрать из них самую лучшую для потребителя действительно трудно. Есть восхитительные дизайнерские варианты, имеющие шесть, восемь, десять и даже больше патронов под лампочки, что использовать одноклавишный выключатель для них — просто неразумно с точки зрения экономии электроэнергии. Разумеется, существует компромисс – диммеры, то есть выключатели плавного пуска с регулятором, вращая которое можно добиться нужной яркости светильника. Но, во-первых, они значительно дороже, а во-вторых – энергосберегающие лампы от такого подключения выходят из строя сразу (если не использовать специальные энергосберегающие лампы для диммеров, но это стоит уже больших денег).

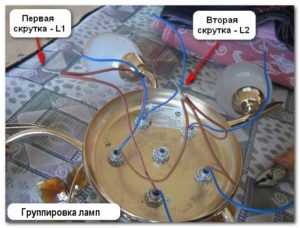

Для более оптимального понимания процесса предположим, что в наличии — шестирожковая люстра. Задача – как подключить трехклавишный выключатель так, чтобы с каждой кклавиши зажигались по два рожка люстры. Перевернув люстру, скорее всего, будут видны по два провода от каждого рожка. Как правило, они имеют цветовую маркировку, например, красная и синяя. Все синие провода собираем в пучок, соединив их таким образом. Это — аналог нулевой шины из первого случая. С красными (или черными, белыми – цвет фазового провода может различаться в широких пределах, но он точно не синий) дело обстоит также несложно, только нужно взять по два провода от тех рожков, которые должны гореть вместе от конкретной клавиши, и соединить их между собой.
К выключателю провода идут аналогично первому варианту, и каждый фазный провод теперь нужно через потолок пустить в тарелку люстры, где соединить с теми группами проводов, которые отвечают за конкретные патроны. Нулевой провод проходит также в люстру и при помощи луженой скрутки или специальных клемм присоединяется к уже готовому пучку синих контактов.
Некоторые марки силовых кабелей
ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.
АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.
Структура кабеля АВВГ с цельными токоведущими жилами
Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции, «Г» — кабель голый не имеет дополнительной бронированной защиты.
Технические характеристики:
| Марка | Число жил | Сечение, мм2 | ||
| АВВГ | 1…4 (круглые) | 1,5… 240 | ||
| АВВГ | 3-4 (секторные) | 70… 240 |
АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.

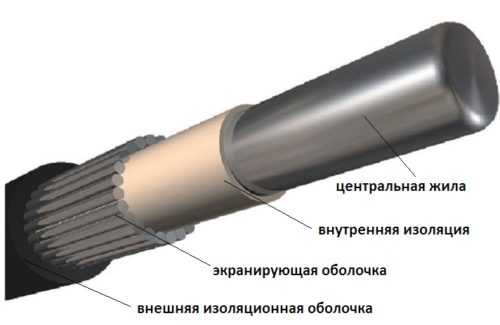

Структура кабеля АВК
Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.

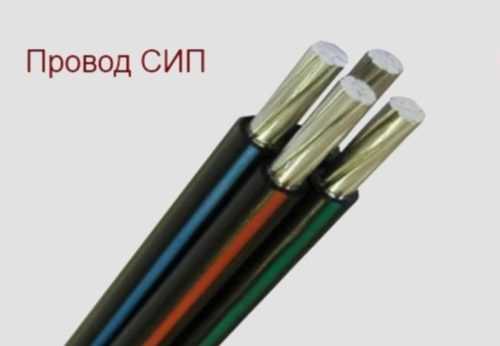

СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.
Цветные полосы маркировки на изоляции жил кабеля СИП
Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с многожильной структурой.
Основные параметры СИП-4:
| Число и сечение жил, мм2 | наружный Ø мм | Масса СИП кабеля , кг/км |
| 1х16 | 7.5 | 70 |
| 1х25 | 8.5 | 100 |
| 2х16 | 15.5 | 140 |
| 2х25 | 17.5 | 200 |
| 3х16 | 16.5 | 205 |
| 3х25 | 18.5 | 290 |
| 4х16 | 18.5 | 280 |
| 4х25 | 21.0 | 395 |

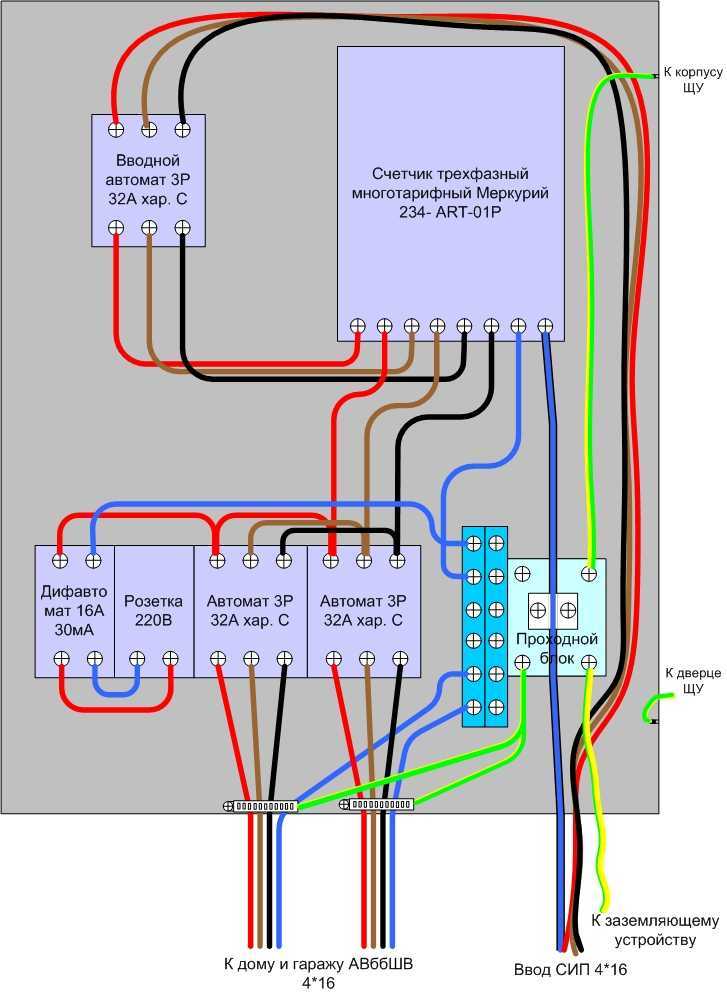

Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.

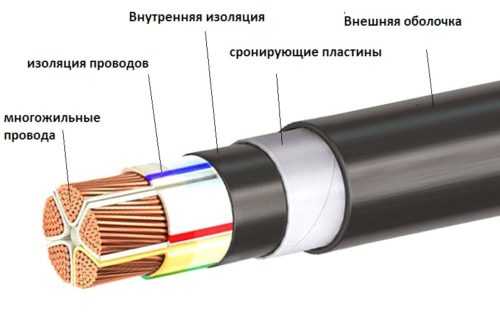

АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.
Структура кабеля АВБбШв/ВБбШв
Расшифровка маркировки:
- А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
- В – виниловая изоляция проводов;
- ББ – бронированные стальные ленты;
- Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
- Шв нг – может обозначать, что изоляция сделана из негорючих материалов.
В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм2. На промышленных объектах сечение может достигать 300 мм2 и больше.
Технические характеристики:
| Число жил, мм2 | Наружный диаметр кабеля, мм | Масса 1 км кабеля, кг | ||||
| АВБбШв | АВБбШв нг | |||||
| ~ 660 V | ~1000 V | ~660 V | ~1000 V | ~660 V | ~1000 V | |
| 3х4 | 15.5 | 17 | 380 | 435 | 395 | 450 |
| 3х6 | 16.5 | 18 | 435 | 495 | 450 | 510 |
| 3х10 | 19.0 | 19.5 | 575 | 595 | 595 | 615 |
| 3х16 | 21.5 | 22.0 | 720 | 744 | 745 | 770 |
| 3х25 | 25 | 25.5 | 955 | 980 | 985 | 1010 |
| 3х35 | 27.0 | 27.5 | 1135 | 1160 | 1170 | 1200 |
| 3х50 | 30.5 | 31.0 | 1445 | 1480 | 1490 | 1525 |
| 3х4+1х2.5 | 16.5 | — | 420 | — | 435 | — |
| 3х6+1х2.5 | 17.5 | — | 490 | — | 505 | — |
| 3х6+1х4 | 17.5 | 19.0 | 370 | 555 | 390 | 570 |
| 3х10+1х4 | 30 | — | 675 | — | 695 |
Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.

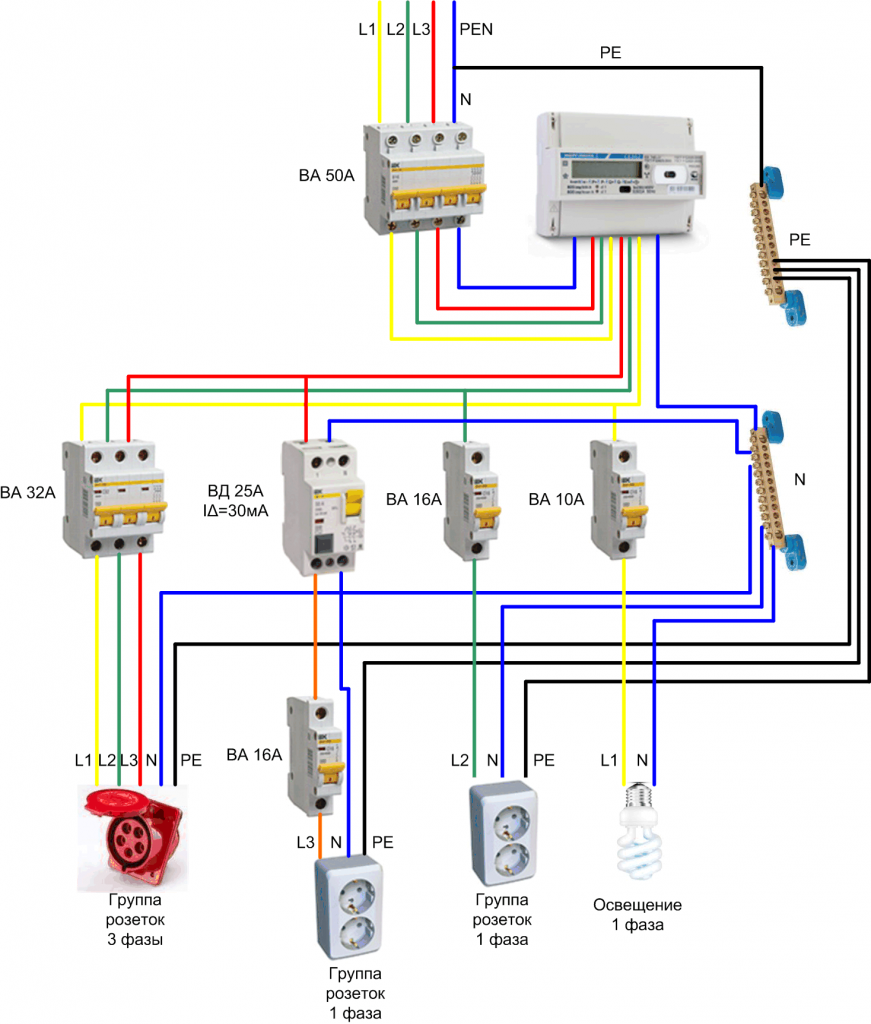

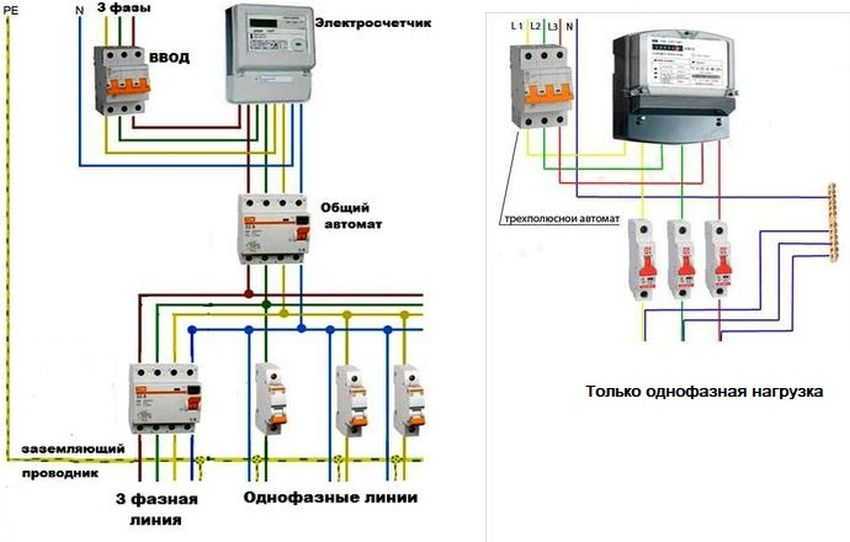

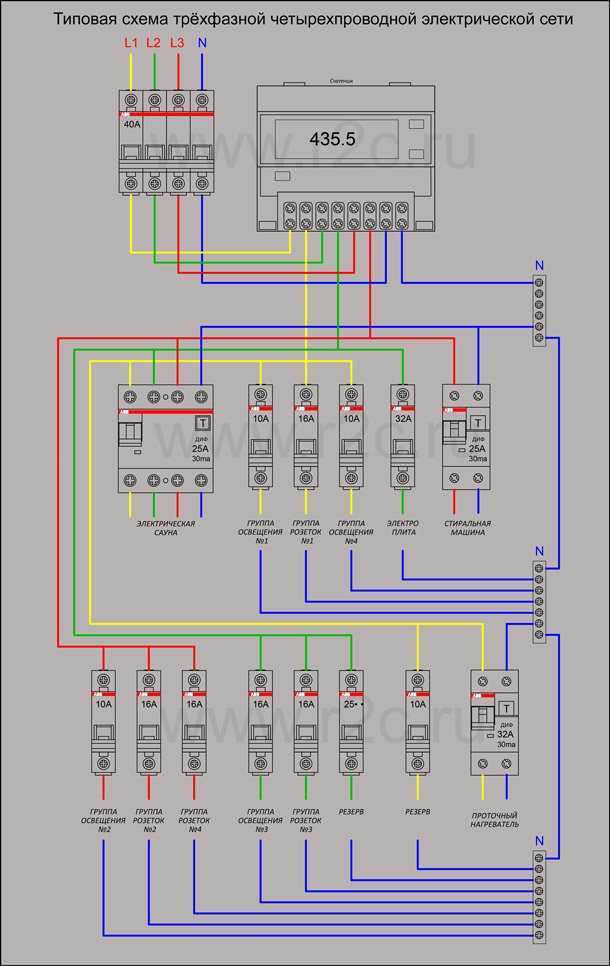

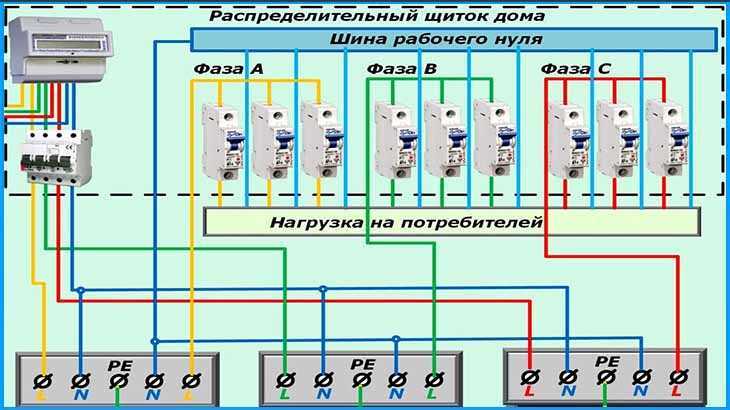

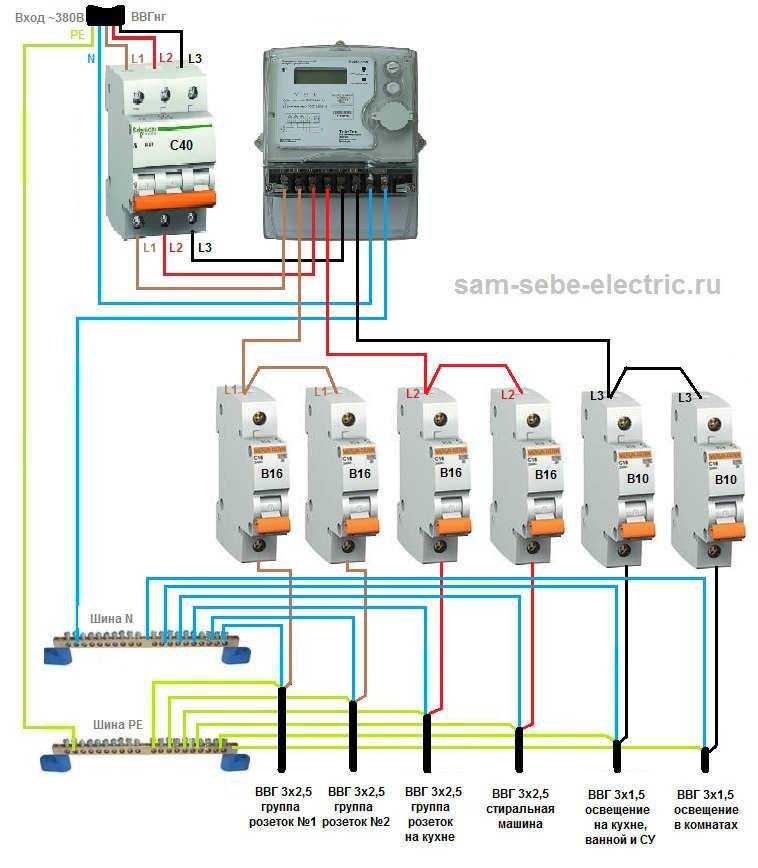

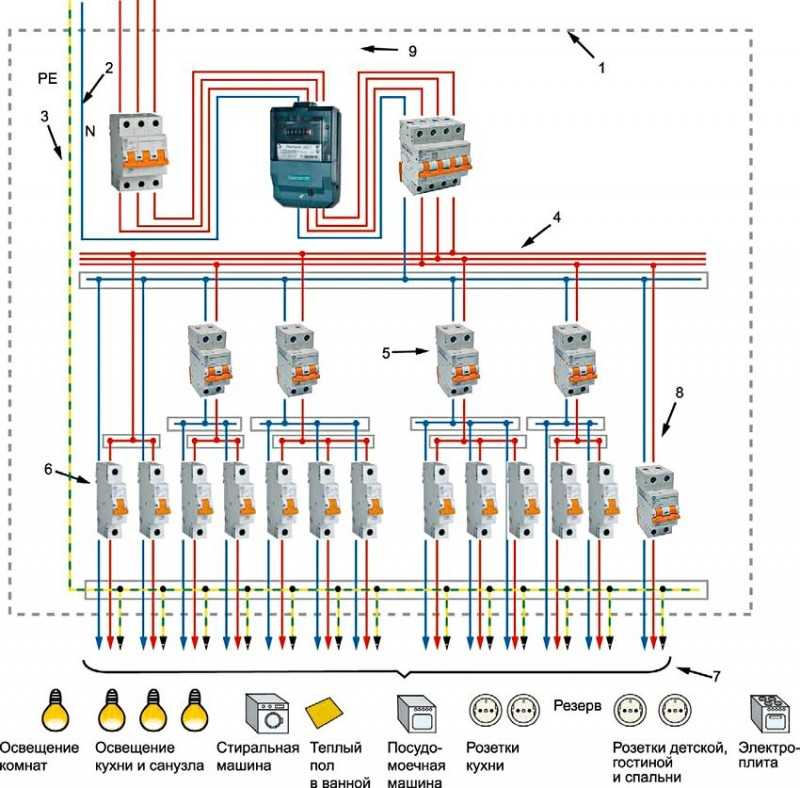

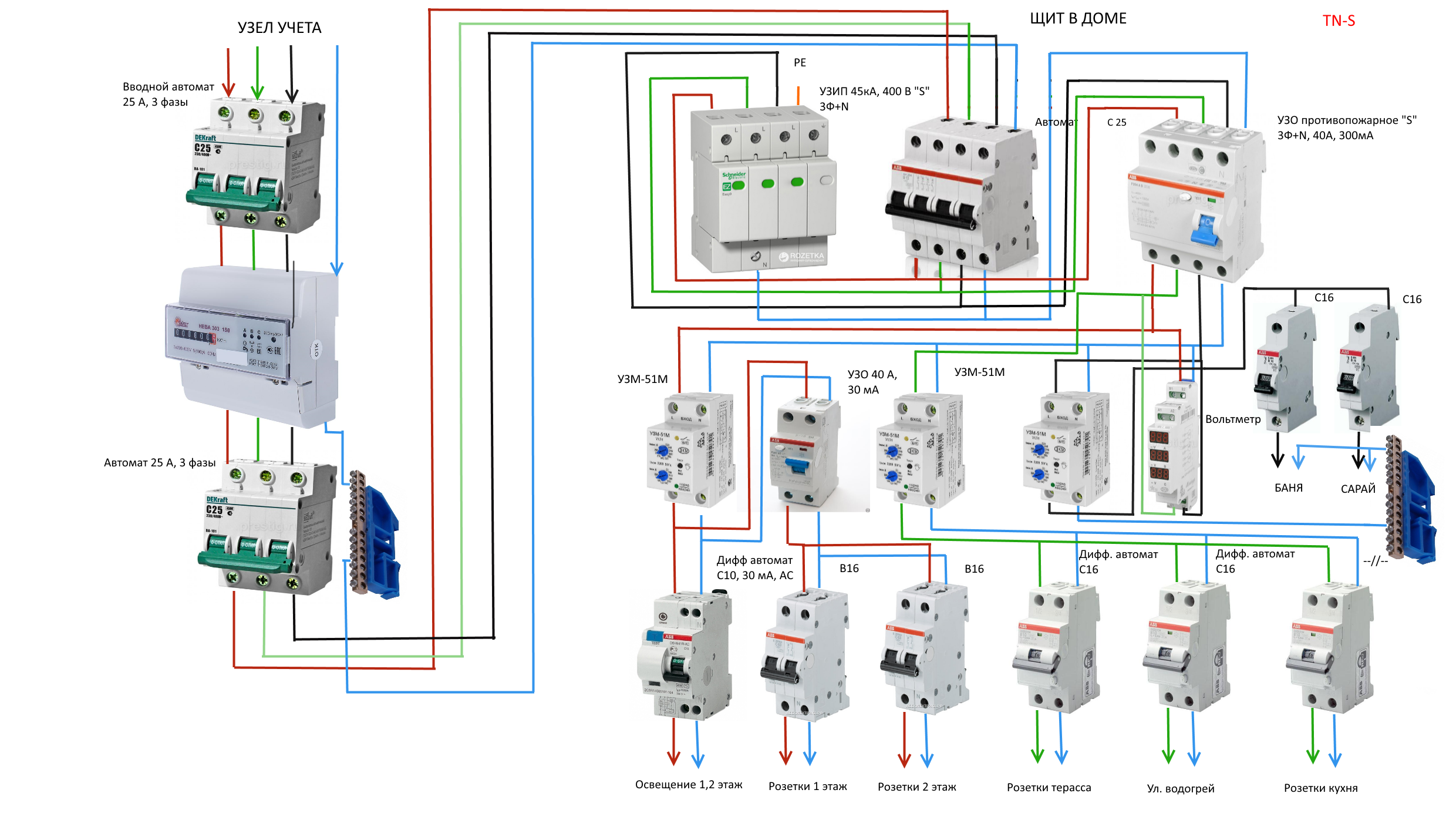

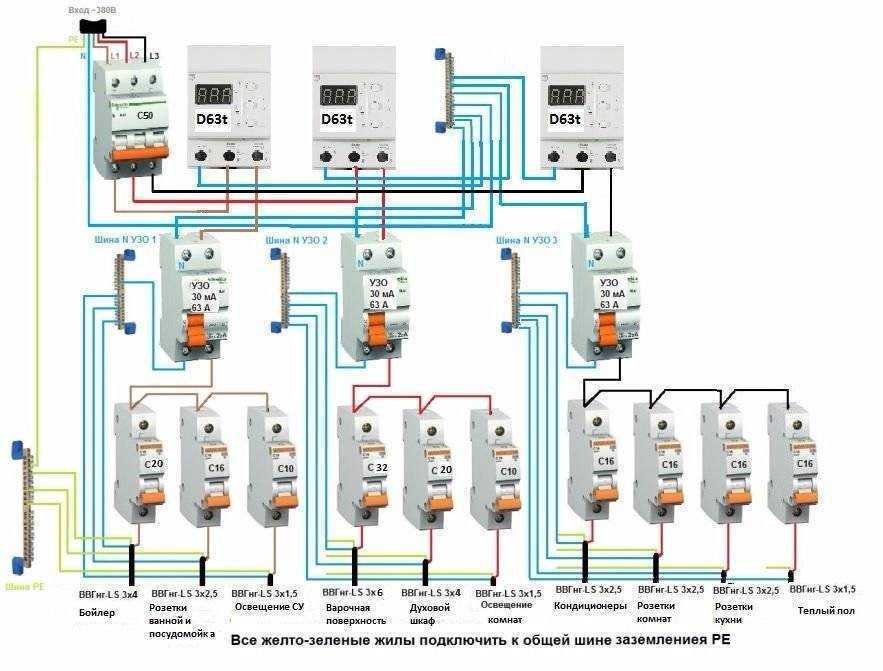

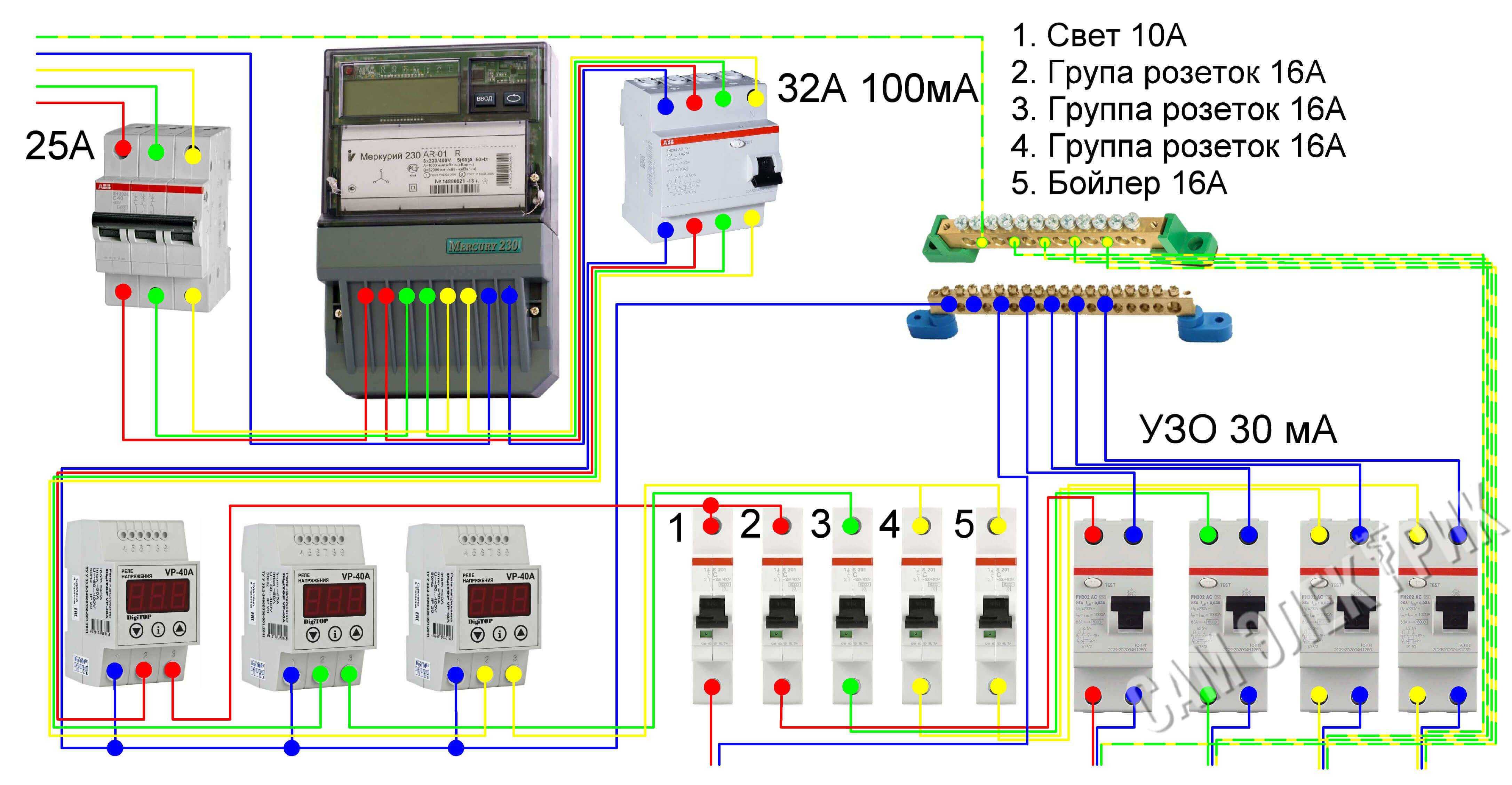

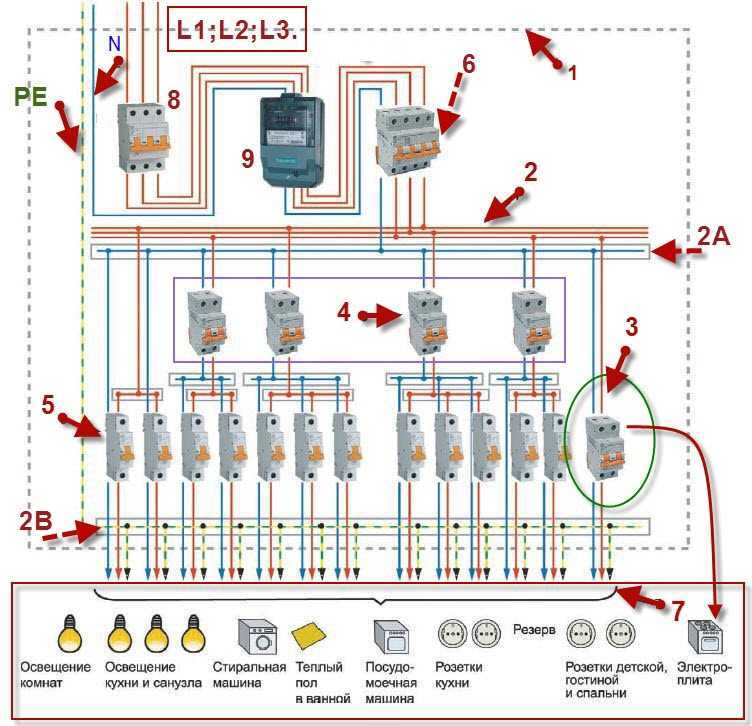

Процесс подключения 3 фаз
Подключение трехфазного кабеля ЧБК или БЧК требует точного следования инструкциям и соблюдения определенных правил безопасности. Вот пошаговая инструкция, которая поможет вам правильно подключить 3 фазы.
- Ознакомьтесь с документацией
Перед началом подключения трехфазного кабеля ЧБК или БЧК, важно внимательно изучить документацию, предоставленную производителем. В документации можно найти важную информацию о правильных подключениях, соединениях и безопасной работе с данным типом кабеля
Проверьте напряжение
Прежде чем приступить к подключению трехфазного кабеля, убедитесь в правильности указанного напряжения для вашего оборудования и электрической системы
Это очень важно, чтобы избежать повреждений оборудования и предотвратить опасные ситуации
Отключите электропитание
Перед началом работ по подключению трехфазного кабеля, необходимо отключить электропитание в зоне, где будет осуществляться подключение. Это позволит избежать поражения электрическим током и повысит безопасность выполнения данной операции.
Проведите проводку
Укажите место размещения трехфазного кабеля и проведите его по необходимому маршруту. Обратитесь к документации, чтобы узнать о требованиях к монтажу и прокладке кабеля. Обычно кабель ЧБК или БЧК требуется прокладывать в специальных кабель-каналах или гофрированных трубах с учетом минимального радиуса изгиба.
Соедините фазы с оборудованием
После проведения проводки, необходимо соединить фазы кабеля с соответствующими клеммами или контактами оборудования или щита. Проверьте правильность подключения каждой фазы, чтобы избежать перекрестных проводок и обеспечить стабильное электропитание.
Закрепите и заизолируйте соединения
После подключения фаз кабеля к оборудованию, убедитесь в надежности соединений. Закрепите соединения при помощи кабельных зажимов или клеммных колодок, и убедитесь в их надежности. Затем предусмотрите защиту от влаги и механических повреждений, используя изоляционную ленту или термоусадочные трубки.
Проверьте правильность подключения
После завершения всех соединений, рекомендуется проверить правильность подключения трехфазного кабеля. Убедитесь, что фазы подключены в правильном порядке и на правильные клеммы или контакты оборудования. В случае необходимости, перепроверьте подключения с документацией или обратитесь к специалисту.
Включите электропитание
После убедительной проверки всех подключений и правильности их выполнения, можно включить электропитание. Постепенно включайте электричество, чтобы избежать резких перепадов напряжения. Будьте внимательны и следите за работой оборудования, чтобы убедиться, что все функционирует правильно.
При подключении трехфазного кабеля ЧБК или БЧК рекомендуется обратиться к специалисту или электрику, особенно если вы не имеете достаточного опыта в работе с электрическими системами.
Подготовка к подключению
Подключение трехфазного кабеля требует определенной подготовки, чтобы обеспечить безопасность и эффективность работы. Вот 5 важных шагов, которые следует выполнить перед подключением:
- Проверьте электрическую нагрузку Перед началом работы убедитесь, что сеть приспособлена для подключения трехфазного кабеля. Проверьте электрическую нагрузку, чтобы убедиться, что сеть способна обеспечить трехфазное питание.
- Выберите правильную длину кабеля Определите необходимую длину трехфазного кабеля, исходя из расстояния от розетки до электрооборудования, которое требуется подключить. Используйте кабель, который имеет достаточную длину для достижения желаемого оборудования без излишней длины.
- Нажмите на безопасность Перед подключением трехфазного кабеля убедитесь, что электрооборудование отключено от источника питания. Защитите себя, используя изоляционные перчатки и другие средства защиты. Проверьте кабель на наличие повреждений или износа и замените его, если необходимо.
- Определите правильное подключение Проверьте, есть ли инструкции от производителя оборудования по особенностям подключения трехфазного кабеля. Убедитесь, что вы правильно определили фазы и заземление и что подключение производится в соответствии с рекомендациями производителя.
- Проверьте и закрепите соединения После подключения трехфазного кабеля тщательно проверьте все соединения, чтобы убедиться, что они крепко закреплены. Повторно проверьте, что кабель надежно закреплен и не будет двигаться или свисать.
Выполнив эти простые шаги и обеспечив безопасность, вы будете готовы подключить трехфазный кабель и использовать его с максимальной эффективностью.
Значение нейтрального провода в трехфазной системе
При несимметричной нагрузке и отсутствии нейтрального провода фазные
напряжения приемника уже не связаны жестко с фазными напряжениями
генератора, так как на нагрузку воздействуют только линейные напряжения
генератора. Несимметричная нагрузка в таких условиях вызывает несимметрию ее фазных напряжений (UA, UB, UC) и смещение ее нейтральной точки () из центра треугольника напряжений (смещение нейтрали).
Естественно треугольник напряжений (векторы фазных напряжений) и сложные формулы расчетов мы рассматривать не будем. Постараемся, как и в предыдущих пунктах, разобраться с вопросом наглядно и упрощенно:

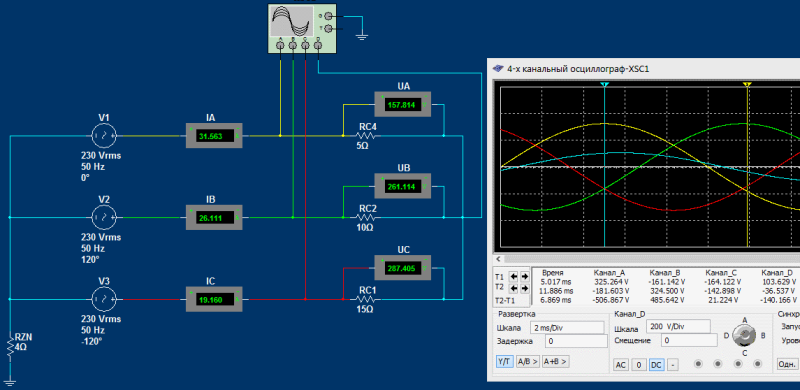

В приведенной выше схеме наблюдается несимметрия потребления. Фаза A нагружена больше и имеет сопротивление 5 Ом. Фаза B нагружена меньше и имеет сопротивление 10 Ом. Фаза C нагружена еще меньше и имеет сопротивление 15 Ом. С учетом этого произошла несимметрии фазных напряжений (UA ≈ 157 Вольт, UB ≈ 261 Вольт, UC ≈ 287 Вольт). Смещение нейтральной точки соединения приемников () привело к появлению разности потенциалов с нейтралью трансформатора UN = 75 Вольт.
Перейдем к потенциалам на выводах генератора (трансформатора). Они остались такими же, как и при симметричной нагрузке приемников
В конце предыдущего пункта мы отметили важность сбалансированности и одинаковой скорости движения электронов в цепи (для справки: ток у нас не постоянный, потому движение условное, и фактически — это «топтание на месте»). Как же происходит движение зарядов в данном случае, когда изменились параметры «путепроводов» (различное сопротивление на участках цепи):
- Определенное количество зарядов (x) со скоростью (v) проходит по фазному проводу А, проходит нагрузку R = 5 Ом и попадает в точку соединение трех несимметричных нагрузок (приемников).
- Из общей точки заряды уже не разделяются пополам. Виной тому увеличение сопротивления на пути от нейтральной точки приемников к выводам фаз B и C на трансформаторе. Баланс нарушился, и теперь то количество зарядов, пришедших от вывода A попросту не успевают перераспределится в цепи. Образуется избыток в данный момент времени зарядов в точке соединения нагрузок (0). Раз есть избыток (или недостаток в определенный момент периода синусоиды) в этой нулевой точке, то есть и разность потенциалов с нейтралью трансформатора (что и показал вольтметр UN).
Так как в нейтральной точке имеется потенциал, отличный от нуля, то это приводит к несимметрии фазных напряжений. К примеру, если бы потенциал в нейтральной точке был равен 0 Вольт (случай симметричной нагрузки), то фазное напряжение UA можно было бы рассчитать, как +162,5-(-162,5)-0 = 325 Вольт (амплитудное значение). 325/√2 ≈ 230 Вольт (действующее значение). В случае с несимметричным потреблением в нейтральной точке будет всегда какой-то потенциал. Соответственно при расчетах мы получим иное амплитудное и действующее значение напряжения. Из примера просчитанного в программе видно, что действующее напряжение UA ≈ 157 Вольт. Соответственно амплитудное равно 157×√2 ≈ 222 Вольт. Это можно наглядно увидеть на графиках синусоид, приведенных выше. Берем пик синусоиды фазы A с напряжением (потенциалом) +325 Вольт, и от этого потенциала отнимаем потенциал нейтрали (канал D) +103 Вольт в данный момент времени. То же самое можно сделать с остальными фазами. Берем пик синусоиды фазы B с напряжением (потенциалом) +325 Вольт, и от этого потенциала отнимаем потенциал нейтрали (канал D) -36 Вольт в данный момент времени. Получаем +325-(-36) = +361 Вольт (амплитудное значение). 355×√2 ≈ 255 Вольт (действующее значение). Приблизительно это и показывает вольтметр UB ≈ 261 Вольт.

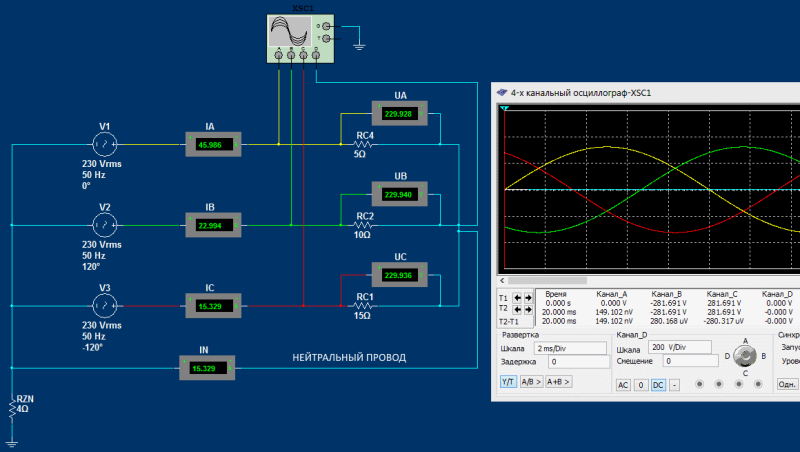

Для того чтобы выравнивать фазные напряжения приемника при несимметричной нагрузке, нужен нейтральный провод соединяющий нулевые точки трансформатора (генератора) и приемников:
При наличии нейтрального провода в общей точке соединения нагрузок уже не может образовываться излишек или недостаток зарядов (потенциал), так как он сразу же будет перенаправляется в общую точку соединения концов фазных обмоток трансформатора (генератора).
Завершая тему трех фаз с нулем и без нуля стоит также отметить, что наличие нейтрального провода в цепи при несимметричной нагрузке, также позволяет подключать однофазные приемники с номинальным напряжением в √3 раз меньше номинального линейного напряжения трехфазной сети (230/400 Вольт).

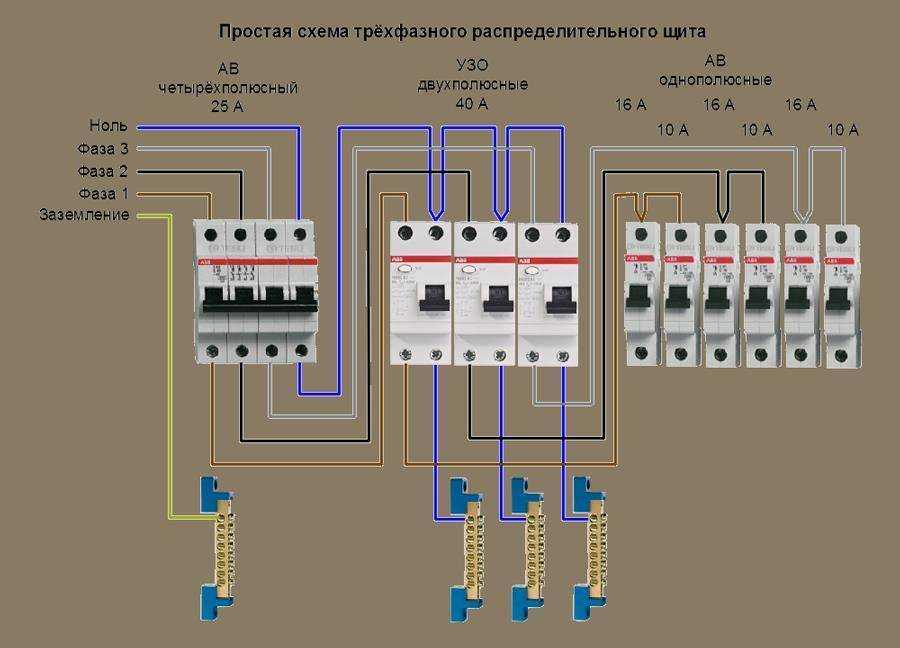

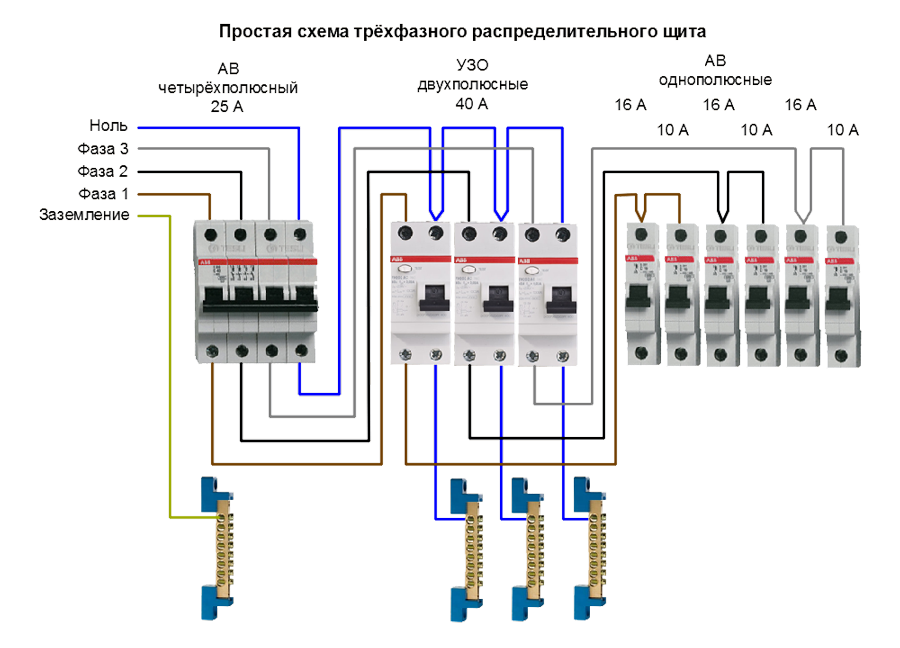

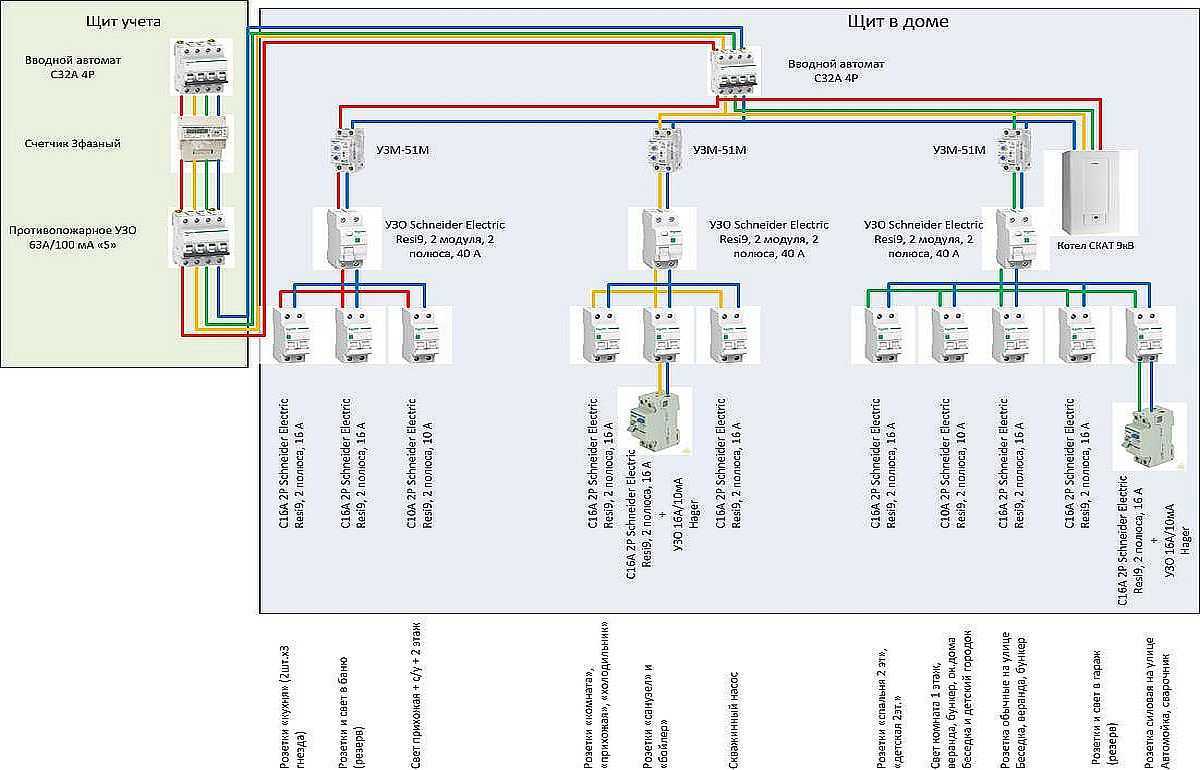

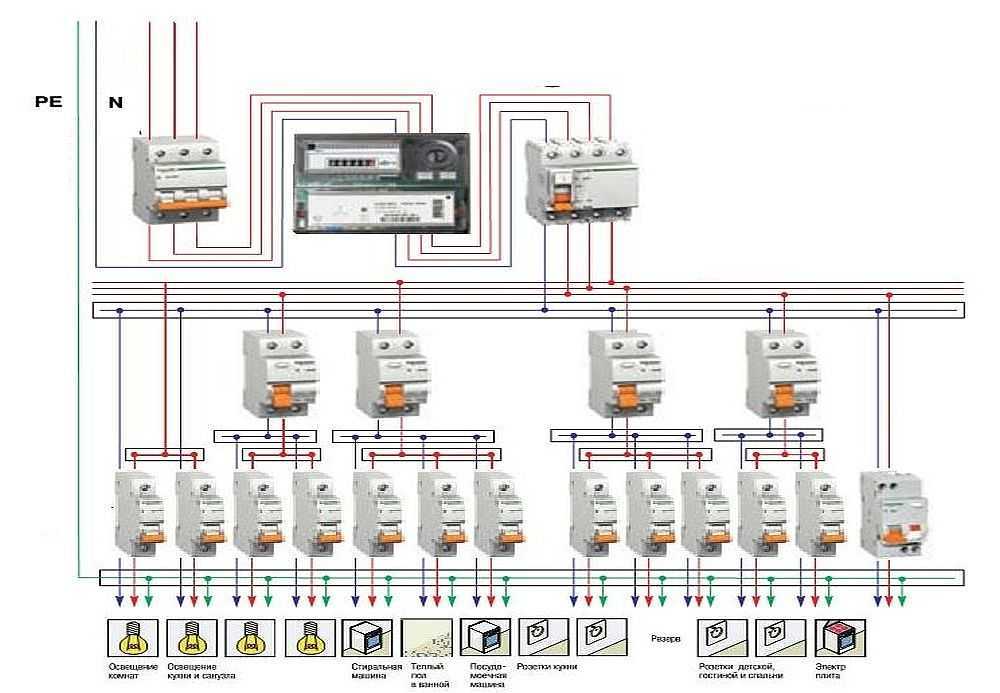

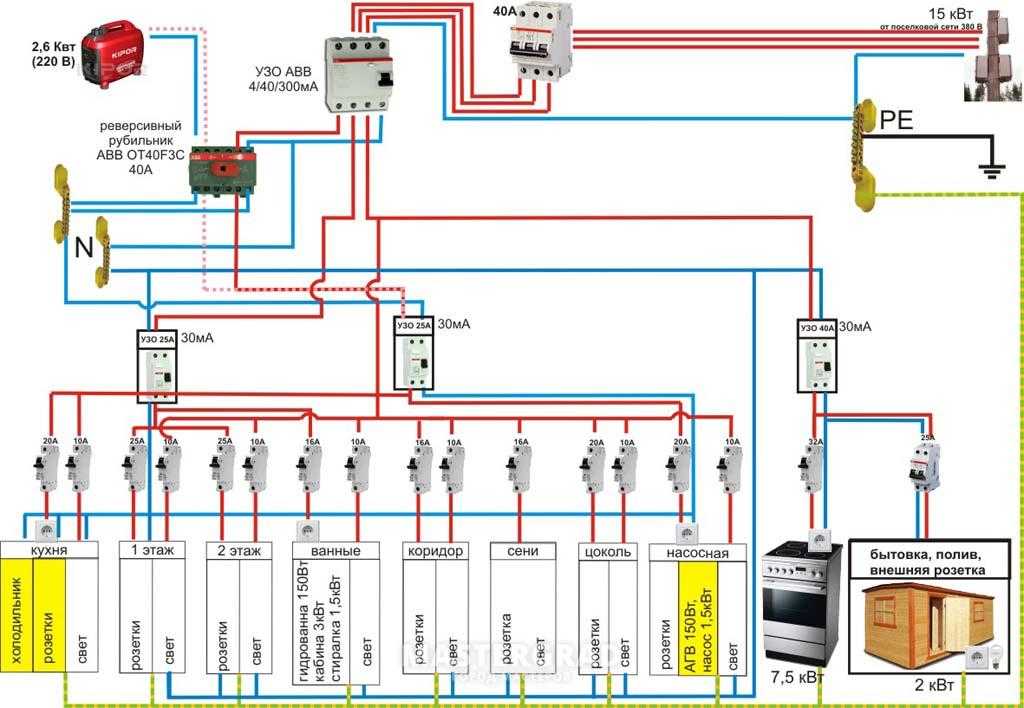

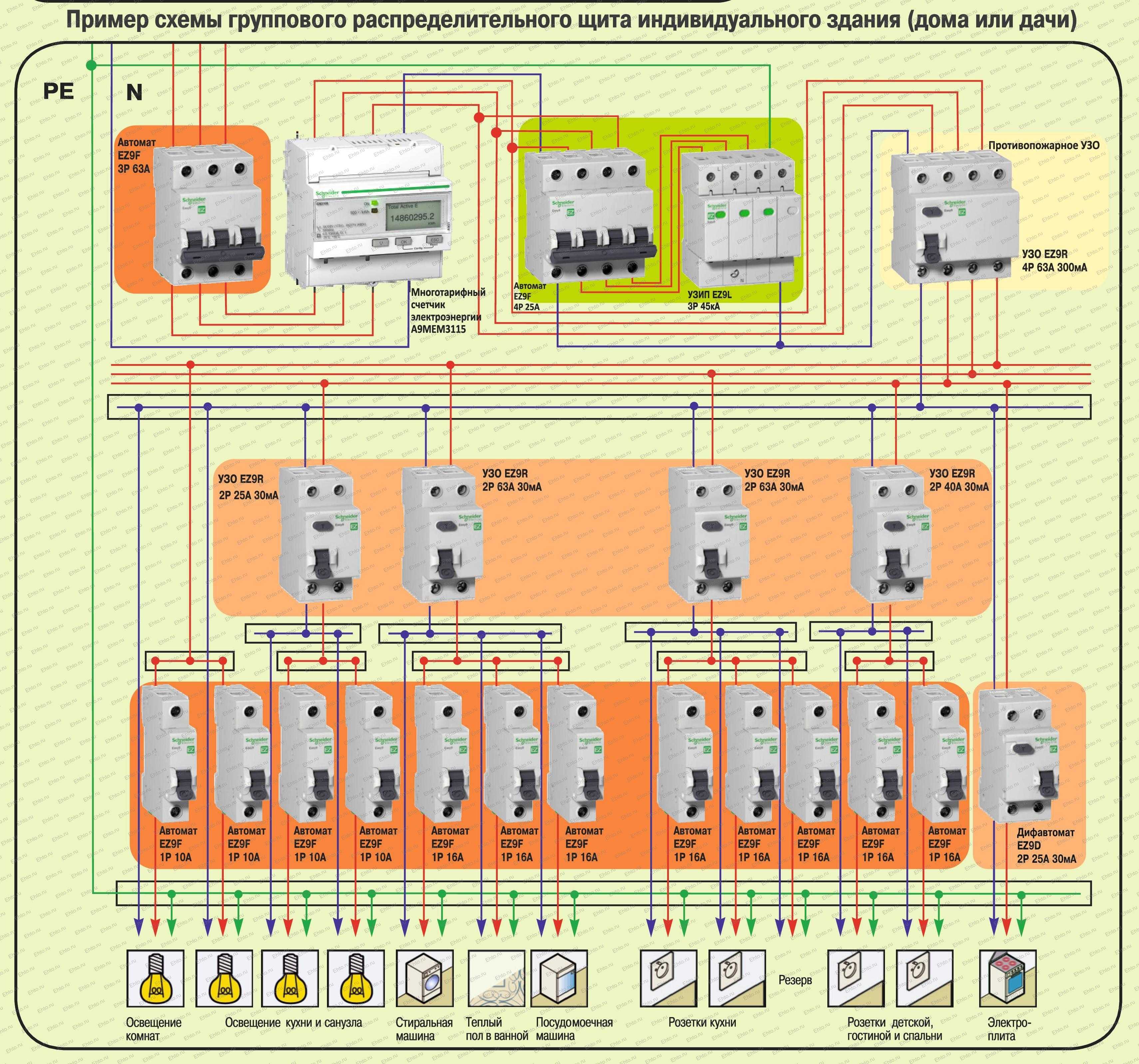

Отличие щитков
В магазинах вы увидите большой разброс цен на модели электрических щитков похожих по внешнему виду. У вас будет желание сэкономить и купить электрощиток подешевле. Благодаря большому количеству китайских производителей, качество щита может быть очень низким. Чтобы снизить стоимость используют более дешевые материалы, небезопасные по составу и которые имеют защиты от возгорания.
При эксплуатации в квартире или частном доме, как правило, электрощит не подвергается воздействию осадков и перепадам температур. При установке электрощитка в неотапливаемых помещениях или на улице, электрический щиток может быстро потерять товарный вид. Если использован низкокачественный металл, то корпус покроется ржавчиной снаружи и внутри. Корпус потеряет герметичность , DIN рейка будет ржаветь от конденсата. Автоматические выключатели и УЗО нельзя эксплуатировать в таких условиях.
Низкокачественный пластик может потрескаться из-за перепада температур и воздействия солнца, теряется герметичность электрощитка. Если в герметичном электрощите IP68 установлен резиновый или силиконовый уплотнитель низкого качества, то со временем он потеряет свою эластичность. В результате он не будет защищать от попадания влаги внутрь.
Маркировка
Перед тем, как купить и подключить розетку 380 вольт, следует разобраться в условных обозначениях, которые помогают разобраться в особенностях конфигурации и технических характеристик прибора. Традиционные цветные маркеры изоляционного покрытия проводов синим или голубым цветом обозначается ноль, зеленым или желтым – линия заземления.
Уровень защиты от посторонних предметов (первая позиция) и гидроизоляции (вторая позиция) обозначается цифрами от 0 до 6 на первой позиции и от 0 до 8 – на второй, с добавлением аббревиатуры IP. Подробно с этими международными параметрами защитных оболочек для технических устройств можно ознакомиться в справочниках.
Чем выше цифра, тем сильнее защита. Вспомогательные обозначения: H – высоковольтный аппарат, W – защита от погодных условий. На корпусе изделия обозначается также величина номинального тока в амперах (А).
Нормы размеров, расположения и количества контактов в розетках отечественного производства подробно описаны в ГОСТ Р 51323.1-99 по соединительным устройствам промышленного назначения.
Для того, чтобы определиться какую розетку лучше выбрать, нужно иметь информацию об особенностях проводки и электрооборудования на месте монтажа.
380В 3Р+РЕ
Медные провода можно лудить, особенно если жила многопроволочная. Но лучше использовать для этого специальные наконечники — НШВИ. В некоторых вилках для крепления провода нужно делать колечко, которое притягивается к контакту с помощью винта и шайбы. Это колечко тоже желательно пропаять.
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
При его отсутствии, существует большой риск поражения электрическим током человека при его соприкосновении с корпусом электрооборудования. Если же вам что-то непонятно, пишите мне!
Критерии выбора оборудования
Каждый производитель закладывает в свою продукцию уникальные конструктивные решения и параметры работы. Все это нужно учитывать, поскольку в конечном итоге от них зависит схема соединений и монтажа, а также безопасность и долговечность обслуживания.
На практике рекомендуется обращать внимание на следующие моменты:
Количество контактов и их соответствие конкретным задачам,
Форма контактов
Это важно при раздельной покупке вилки и розетки, поскольку гарантирует стопроцентную стыковку узлов,
Исполнение (стационарное, мобильное),
Номинальная величина тока. Как правило, используются изделия со стандартным значением тока 16, 32 или 64А
Конкретное значение зависит от потребляемой мощности оборудования,
Степень защищенности (IP) от пыли и влаги.

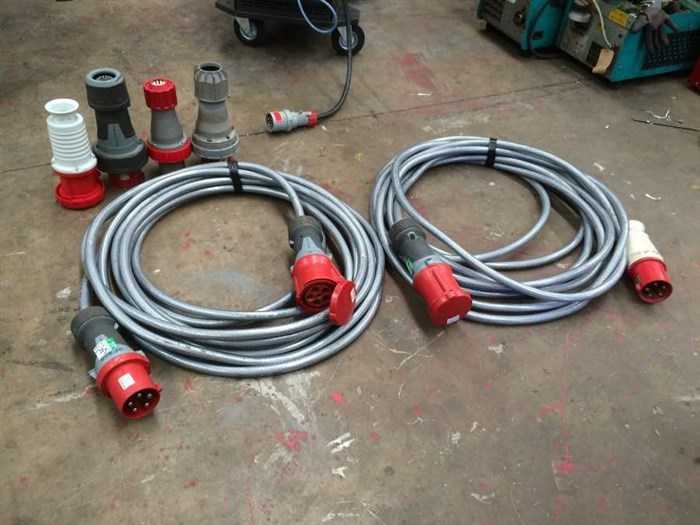

Как подключить розетку 380 вольт
Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Хотя в некоторых странах в переносках используют вилки, легко выдерживающие ток в 32 А, но к ним подключают несколько потребителей и вилку переноски не выдергивают, пока не будет снята нагрузка. Если же вам что-то непонятно, пишите мне!
