Как провести электропроводку в квартире

План

Прежде чем сделать проводку в квартире своими руками от щитка, нужно создать ее план. И к этому моменту надо подойти очень серьезно, ведь от правильности планирования, а впоследствии и реализации в натуре, будет зависеть безопасность всех жителей квартиры. Если есть хотя бы минимальное понятие, что собой являет электрический ток, то проблем в этом не будет. Нужно осуществить расчет нагрузки и сделать чертеж на бумаге. Для правильной идентификации всех электрических точек в квартире (розетки, выключатели, провода, вводы и вывод их) необходимо придерживаться стандартизированной разметки на плане. Такая схема поможет правильно проложить кабели, которые будут выдерживать ту или иную нагрузку

На этом же плане важно учесть место расположения бытовой техники: так, электрочайник и бойлер требуют проводов с большим сечением, а лампочка и телевизор в них не нуждаются

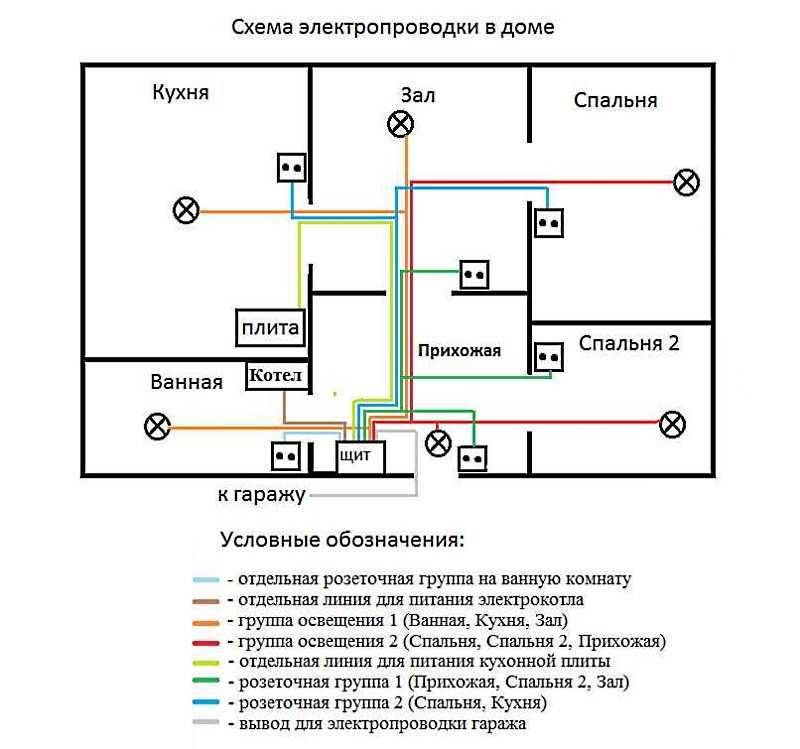

Пример схемы электрики на квартиру

На схеме необходимо обозначить точки разводки. Существует три типа разводки проводов – это параллельная, последовательная и смешанная. Именно последний вариант рациональнее всего использовать – он дешевле, чем все остальные в плане затраты материалов, к тому же самый эффективный. Для того чтобы прокладывать было легче, вот примерный план разбивки точек подключения:

Свет в кухне, коридоре, жилых комнатах.
Свет в туалете и ванной комнате.
Электропитание розеток в жилых комнатах и коридоре.
Электропитание розеток на кухне.
Электропитание розеток для электроплиты, если таковая есть. Также, если есть бойлер, его тоже лучше выделить на подключение по отдельному проводу прямо к щитку.

Распределение автоматов по функциональным группам электроприборов

Вышеуказанный план – это только пример, вариантов может быть масса, главное – просчитать нагрузки и правильно провести группировку точек подключения.

Расчет нагрузок на электропроводку

Только созданием плана подготовительная работа не заканчивается: его необходимо утвердить в соответствующих контролирующих органах, и только после этого приступать к работе по монтажу и разводке кабелей.

Составление электропроекта для освещения

Аналогично розеткам делаем проект для группы освещения. На нем наносим все планируемые светильники, выключатели.
На группы освещение разделяем из следующих соображений. Одна группа освещения не более 2300Вт. Если рассчитать автомат защиты для такой группы, то получим номинал автомата защиты 16 Ампер, что соответствует предохранителям в 10 Ампер. Электрический кабель такой группы 3×1,5 мм². Замечу, что кабели меньшего сечения использовать в электропроводке квартиры нельзя (ПУЭ).

Два листа электропроекта готовы. Осталось сделать проект квартирного щитка. Правильно, проект щитка называется однолинейная расчетная схема. Но мы делаем электропроект квартиры своими руками, поэтому у нас будет простая схема щитка.

Требования к электромонтажу

Основные правила

Выполнение мероприятий по соблюдению требований безопасности перед началом любых электромонтажных работ.
Включение в обязательном порядке пункта о соблюдении правил в документацию всех видов — нормативную, техническую, по технологии.
Соблюдение требований пожаробезопасности при установке электрооборудования.
Снятие напряжения с токоведущих частей установок перед началом электромонтажных работ.
Неиспользование не сданного в эксплуатацию оборудования.
Применение СИЗ (средств индивидуальной защиты) согласно ГОСТ 12.0.003-74, причем они должны соответствовать ГОСТ 12.4.011-87.

Технический персонал, выполняющий электромонтажные работы, должен проходить периодические медосмотры, инструктажи, переподготовку, подтверждать квалификацию, иметь соответствующее образование и квалификационную группу по электробезопасности.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
Поворот трассы должен осуществляться только под прямым углом.
Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.

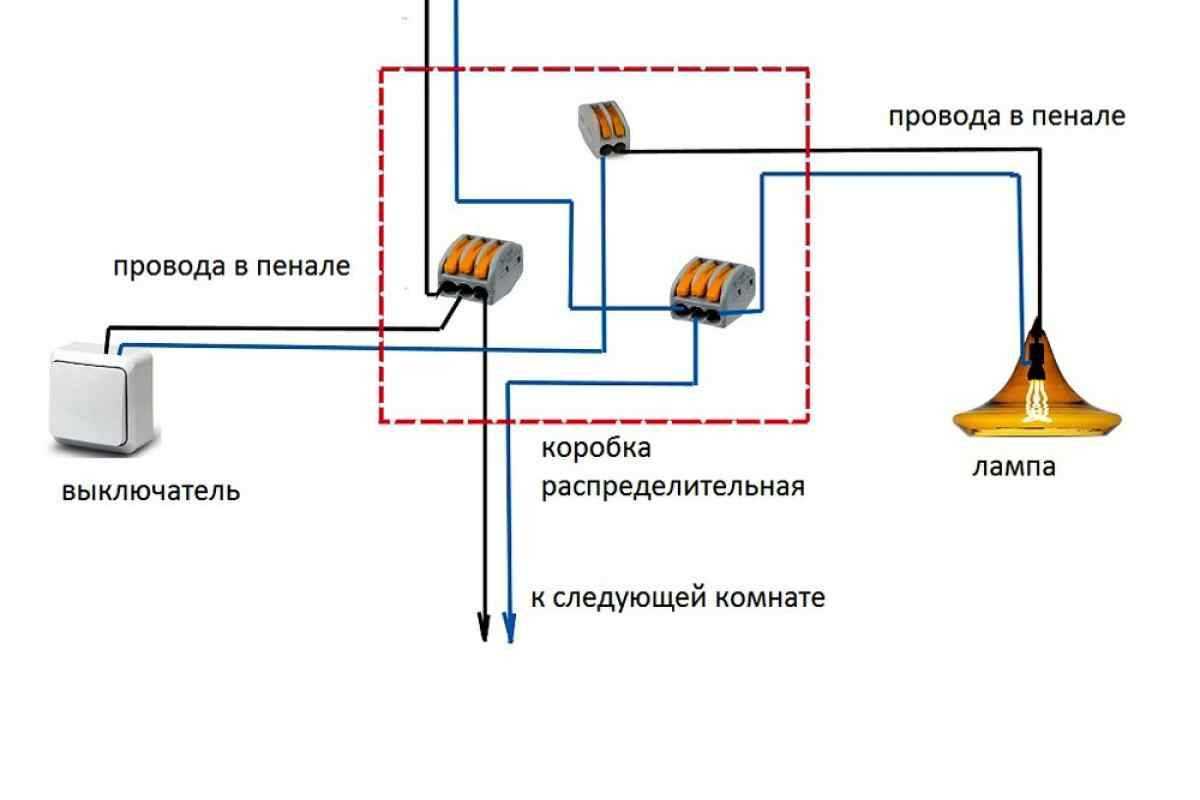

В каждой комнате должна быть обязательно распределительная коробка.
Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

схема электропроводки в трехкомнатной квартире;
схема электропроводки в однокомнатной квартире.

Разновидности схем разводки электрики

Существует три вида схем разводки электрической проводки в квартире:

В распредкоробке. В подъездном электрощите ставится счетчик и автоматы. Провод питания направлен в квартиру, доведен до распределительной коробки каждого помещения. Тип соединения распредкоробков – последовательный. От них кабели расходятся на освещение, выключатели, розетки.
Звезда. Прямое подключение каждой розетки к электрощитку и наличие автомата для каждого потребителя. Преимущества системы – ремонт на отдельном участке без выключения общей запитки квартиры. Минусы – понадобится много кабеля.
Шлейф. Потребители подключаются к щитку прямым способом. Перед этим их формируют в группы, отводя от каждой отдельный кабель.

Для эффективности электролинии комбинируйте типы разводки.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

Обычно ремонт состоит из нескольких этапов:
перепланировка (если необходимо);
сантехнические работы;
предмонтаж трасс кондиционирования;
строительные работы – штукатурка, монтаж потолков;
установка сантехнических изделий – умывальников, душевых кабин, унитазов;
разводка электричества;
установка дверей, напольных покрытий;
поклейка обоев, покраска;
монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

Для выполнения схемы нам понадобиться:
тетрадный лист;
линейка;
ручка;
цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

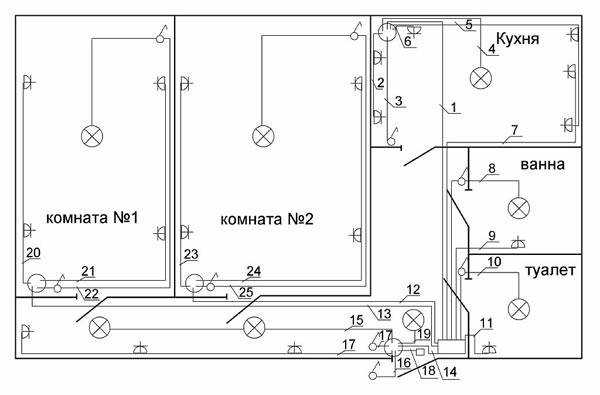

Пример плана электропроводки в квартире

На схеме следует отобразить максимально подробно следующие элементы:
Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

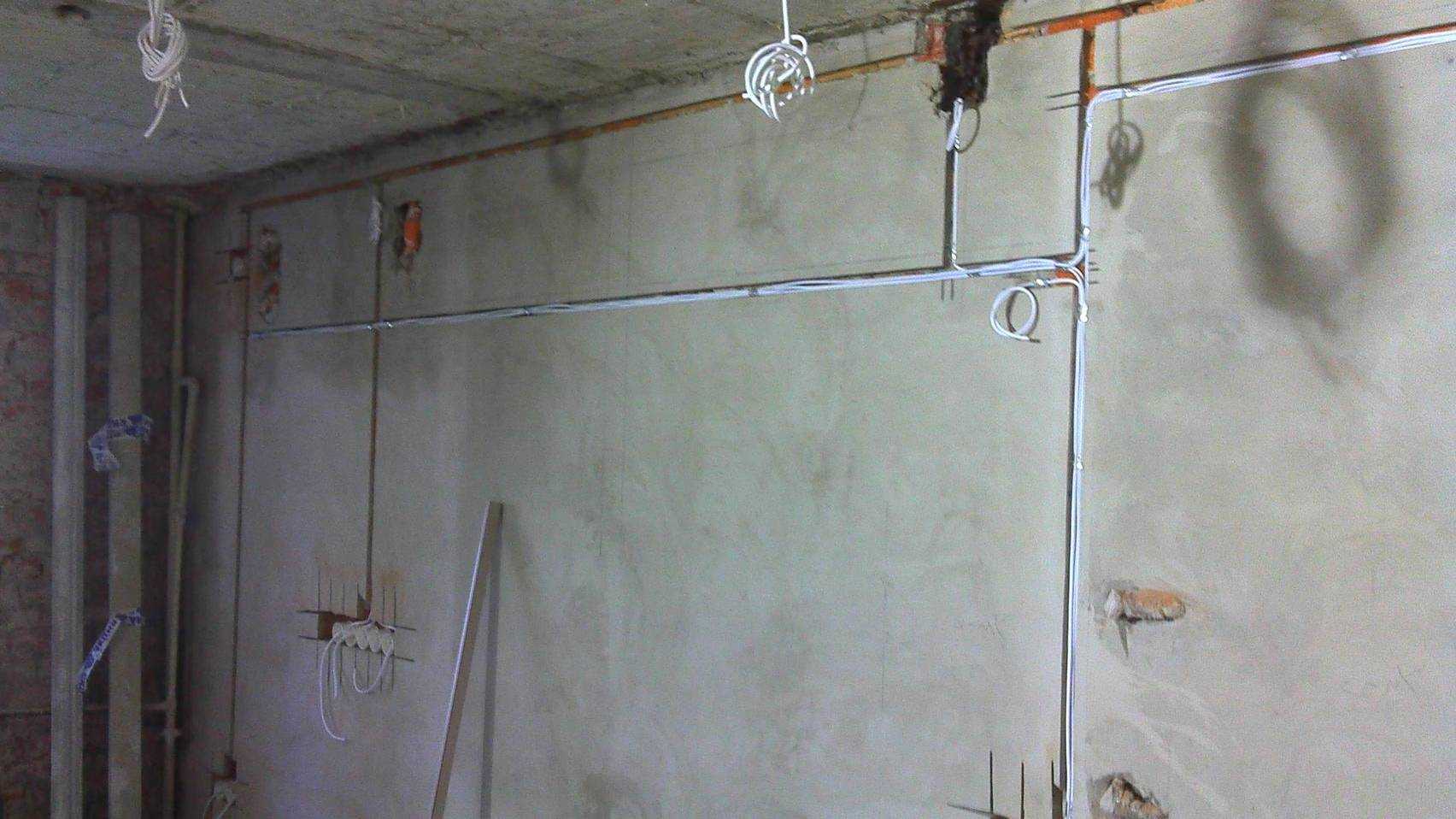

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

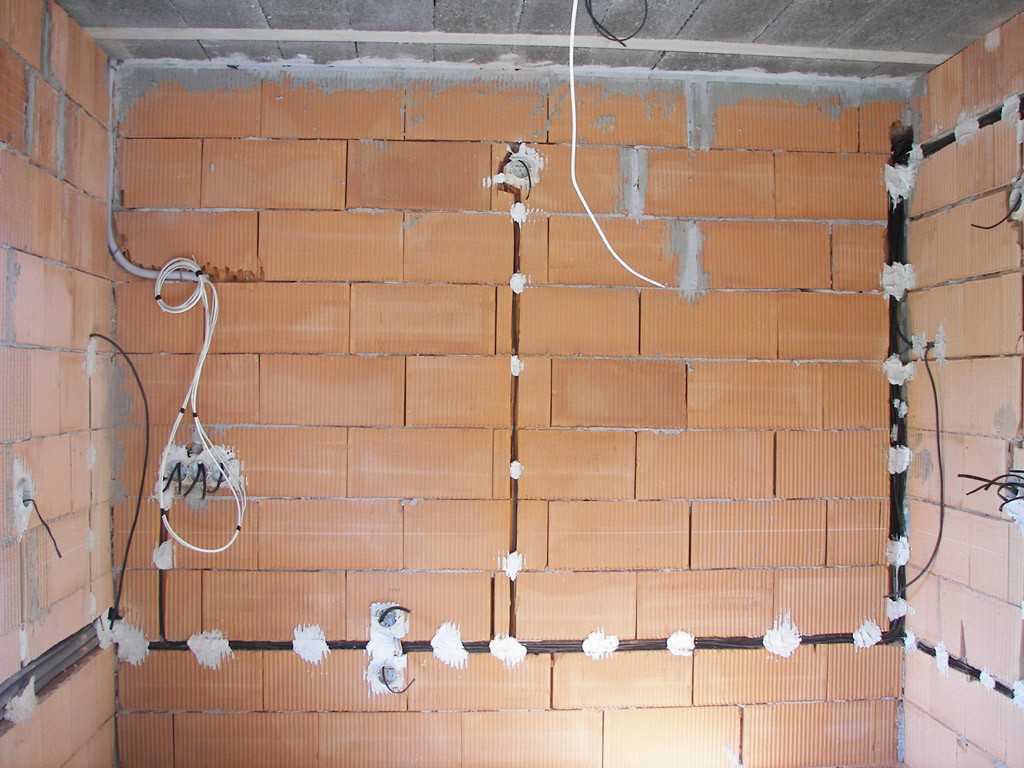

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
далее намечаются линии, по которым будет производиться штробление стен;
определяются места для распределительных коробок;
выбирается место, где будет установлен квартирный электрощит;
после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

В чем нарисовать схему электропроводки?

Для рисования схемы электропроводки можно использовать различные инструменты, включая бумагу и карандаши, графические редакторы на компьютере, а также специализированные программы для проектирования электрических систем.

Одним из самых распространенных инструментов для рисования схем электропроводки на бумаге является линейка, карандаш, резинка и круглый компас. Также может пригодиться специальный бланк сетки для рисования схем, который обычно имеет ячейки 0,5 см.

Для рисования схем на компьютере можно использовать такие графические редакторы, как Microsoft Visio, AutoCAD Electrical, SolidWorks Electrical и др. Эти программы обычно имеют готовые символы и шаблоны для рисования схем, а также позволяют автоматически формировать список материалов и спецификацию.

Существуют также специализированные программы для проектирования электрических систем, которые позволяют создавать полноценные трехмерные модели электрооборудования, прокладывать кабели и определять необходимые параметры системы.

В любом случае, для рисования схемы электропроводки необходимо иметь знания о правилах и нормах электробезопасности, а также обращаться к квалифицированным специалистам в случае необходимости.

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

холодильник – до 1 кВт;
водонагреватель – от 1,5 кВт;
варочная поверхность – от 1 до 1,5 кВт;
стиральная машина – около 1,5 кВт;
электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Как лучше провести проводку?

Скрытая проводка осуществляется внутри стен, под декоративной отделкой или другими декоративными конструктивными элементами. Наиболее безопасной считается проведенная проводка в квартире своими руками под гипсокартон, так как она надежно защищена от каких-либо механических повреждений. Однако такой вариант монтажа самый трудоемкий и требует умения обращаться одновременно с несколькими инструментами.

Комбинированный вариант монтажа электропроводки включает в себя ее установку в коробах и плинтусах с кабельным каналом. Данный способ совмещает в себе одновременно преимущества закрытой и открытой прокладки – безопасность и эстетичный внешний вид.

Как правильно выполнить разводку электрической проводки

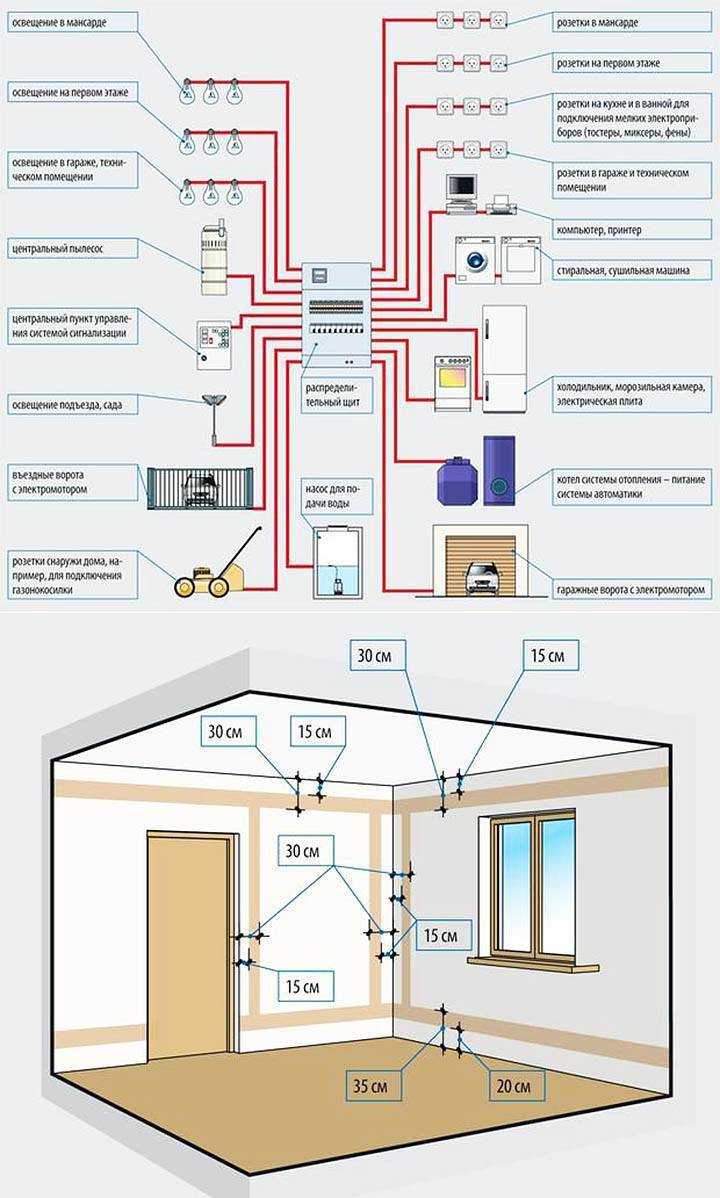

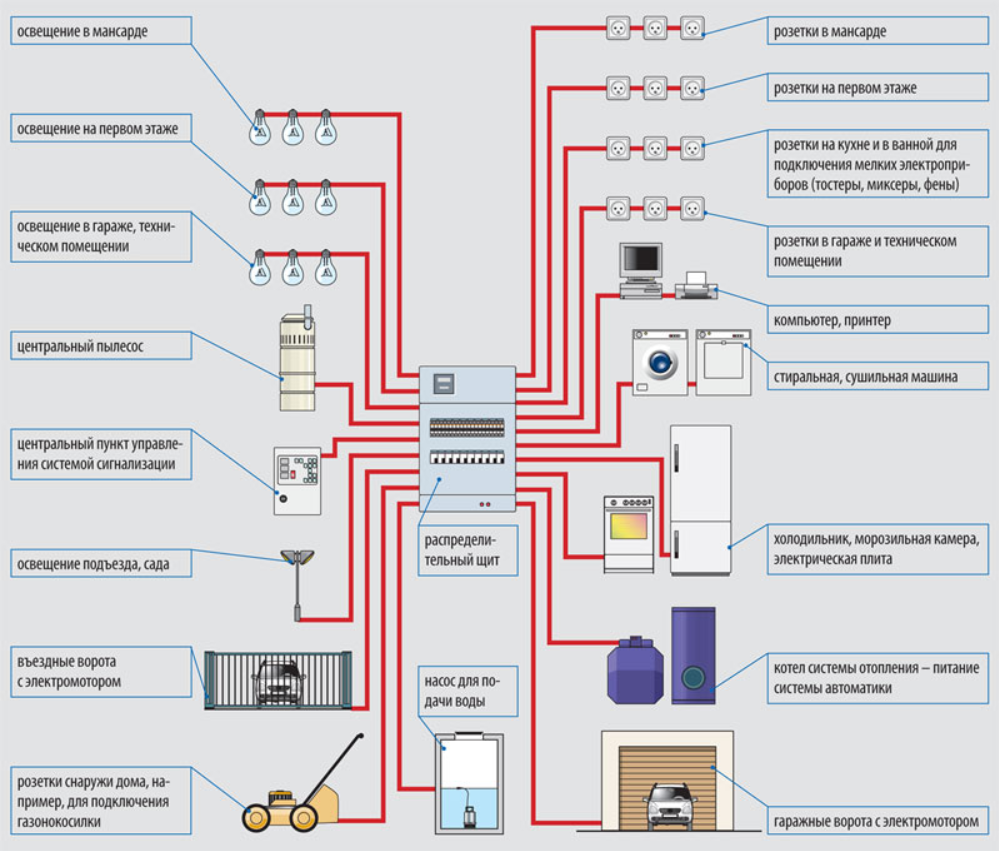

Вариант схемы для частного дома

Чтобы правильно выполнить разводку электрики, понадобится:

Выбрать тип разводки – в распредкоробке, в виде звезды или шлейфа.
Составить план электрики. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
Вычислить количество потребителей.
Вычислить количество розеток.
Разбить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
Создать схему расположения выключателей (90 см от пола) и розеток (слева от двери, в прихожей – на высоте 40 см, на кухне – на высоте от 95 до 115 см).
Начертить план проводки с подключением к электрощитку. Кабели не должны пересекаться, быть на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
Подсчитать метраж кабеля и количества автоматов.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

для осветительной нагрузки – 10 А;
для розеток – 16 А;
для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.
