Чертежи навесов из профильной трубы, делать по ним несложно

Как правильно выбрать профиль

Предварительно предстоит определить:

Размерность, контур и профиль кровли.
Материал обоих поясов, сверху и снизу наряду с решетчатыми частями.
Планируемую нагрузочную выносливость, а также наклонный угол.

Трубные элементы могут быть :

с сечением в форме прямоугольника;
квадратными.

Учитывая различный диаметр рекомендуется:

При возведении малогабаритной постройки, применять длину труб – максимально 4,5 м, где сечение составляет 40х20х2 мм.
При изготовлении ферм по размеру, превышающему 5-ти метровую длину, параметры 40х40х2.
В остальных случаях оптимальные параметры – 40х60х2.

Каркас, при необходимости, в готовом виде есть возможность приобрести повсеместно.

Процесс соединения отдельных элементов своими руками

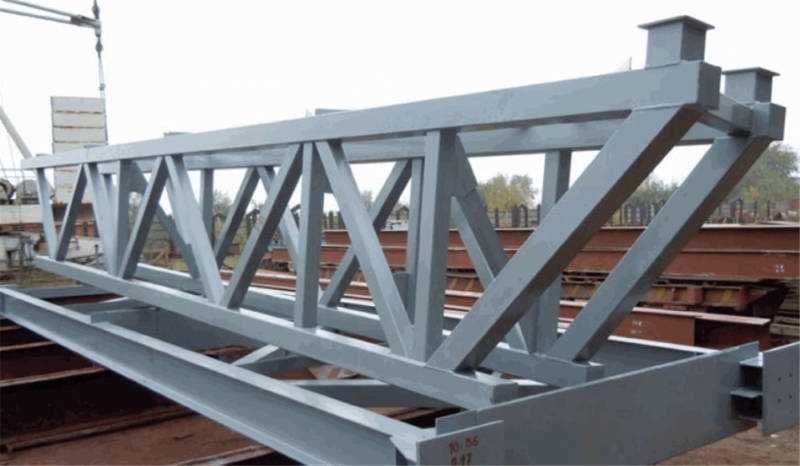

Изготовление фермы из профильной трубы своими руками предполагает в процессе объединения всех составляющих использование таких соединительных элементов как спаренный уголок или прихватка.

При сборке верхнего пояса оптимальным соединительным элементом считается пара тавровых уголков, что соединяются друг с другом меньшей стороной. Нижний пояс соединяется уголками с ровными сторонами.

Установка раскосов осуществляется под наклоном в 45 градусов, тогда как стойки монтируются перпендикулярно к основанию. Для установки фермы в качестве соединителей используются крестообразные или тавровые уголки, которые хоть и имеют ровные стороны, но дополнительно поддерживаются пластинами.

После того так конструкция собрана можно переходить к осуществлению сварочных работ. Как сварить ферму из профильной трубы? Приветствуется как использование ручной сварки, так и автоматической, а тут можете по видео урокам посмотреть как нужно варить профтрубы.

Немного про фермы, электроды и Форсаж 180

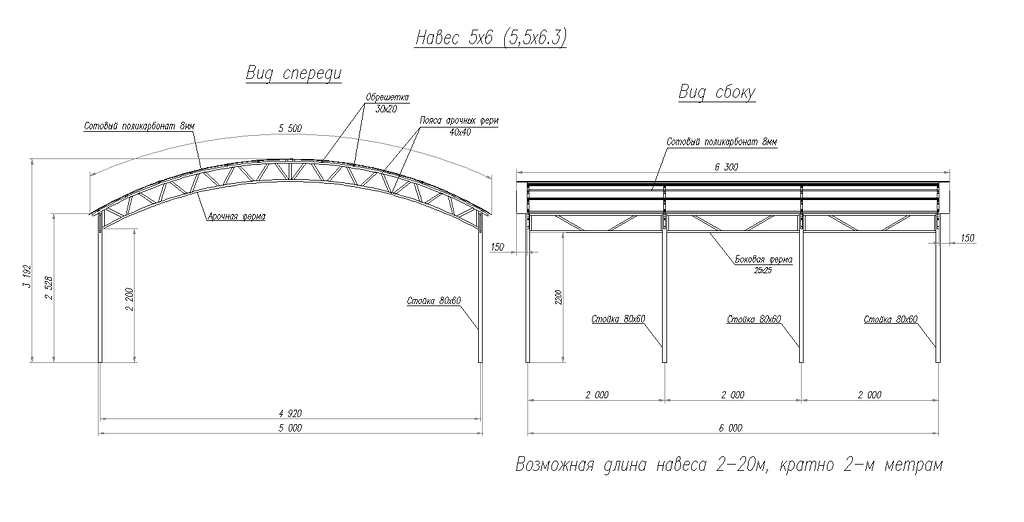

Возведение арочной фермы

При планировании изготовления каркаса арочного вида использование ферм является обязательным условием. Ее изготовление из профильной трубы по технологии несколько сложнее создания обычного каркаса.

Данные конструкции служат связующим звеном для лаг, столбов и опор. Если она правильно собрана, то это добавит ей надежности и предупредит его преждевременное разрушение и деформацию.

Изготовление арочных ферм из профильной трубы является самым лучшим решением, так как этот материал отличается прочностью и хорошо соединяется с листами поликарбоната, что используются для перекрытия.

Проект типового каркаса здания с треугольными фермами с пролетами 12, 18, 21м

В противном случае большое скопление воды или снега может спровоцировать деформацию или даже поломку. От величины радиуса арки зависит, будут ли на ней задерживаться осадки.

Односкатные виды из профильной трубы часто используются при создании навеса. Его особенностью является то, что более высокой стороной такой навес присоединяется к основному строительному объекту. Его покрытие подбирается исходя из внешних характеристик и конструктивных особенностей.

Установка односкатного навеса (расчеты и рекомендации)

Давайте подробнее рассмотрим устройство односкатного навеса, для которого будет использоваться ферма односкатная на 12 метров из профильной трубы, чертежи конструкции также должны прилагаться к расчетам и другой строительной документации.

Для перекрытия односкатного навеса лучше использовать листы поликарбоната двухметровой ширины. Конструкция должна собираться таким образом, чтобы край кровельного материала попадал именно на ферму.

Сегодня существует большое количество программ, которые позволяют не только провести все нужные подсчеты, но и наглядно увидеть каждый элемент будущей постройки. Ведь она станет хорошим решением для создания летней веранды или летнего гаража для личного автотранспорта.

Solidworks.Двухскатная ферма. Проектирование, расчет в Solidworks Simulation, чертеж

Основой металлического каркаса служит пара профилей с сечением 3х3 см. Между фермами обязательно использование полуметровых продольных перемычек, которые направлены на снижение снеговой нагрузки.

Для вертикальных стоек используется профиль большего сечения. Стойки устанавливаются с обеих сторон возле каждой фермы. Они закапываются в землю не менее чем на полметра и дополнительно заливаются бетоном. Таким образом, каркас укрепляется и приобретает способность выдерживать большое давление.

как сварить ферму своими руками часть 2

В любом случае изготовление ферм из профильной трубы любого вида и их использование является важным моментом в строительстве навесов любого вида, поэтому неплохо будет изучить несколько схем изготовлений по фотографиям и просмотреть пример расчета для любой формы. После чего можно приступать к своим расчетам.

ГОСТР 52079-2003. «Трубы стальные сварные для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов» М. 2005 год
Голованов В.И. «Справочник слесаря-монтажника технологического оборудования» 2010 год
Старичков В. С. «Практикум по слесарным работам: Учеб. пособие для подготовки рабочих на производстве» М. Машиностроение, 1983 год

Расчет фермы для навеса

Выполняя расчет фермы для навеса, важно руководствоваться не только общим удобством расположения, но и эстетикой, а также углом наклона крыши, конфигурацией кровельной системы и другими параметрами. Можно подготовить чертеж фермы для навеса, сопоставить запланированные размеры с территорией и удобством подъезда, правильно разместить ворота, продумать систему отвода воды и снежные скаты

Делать ферму будем из профильной трубы. Это наиболее доступный материал, удобный в сварке. Параметры профильной трубы мы узнаем чуть позже, поскольку их необходимо тщательно рассчитать. Для начала, определите длину общей металлической конструкции.

Именно от этого будет зависеть и высота подъёма земли до конька, а также тип кровельной системы

Проще всего обустраивать односкатную крышу, но при таком обустройстве важно помнить, что максимальным шагом между двумя соседними фермами должно быть расстояние не более 1, 75 м

Определив для себя угол наклона по индивидуальным параметрам, вычисляют угол наклона обрешётки. В среднем, специалисты делают его 30 градусов в плоскости, либо запиливают под 45. Так нагрузка будет распределена равномерно.

Какого-то особого расчета для навесов, длина которых не превышает значение в 30 м, не требуется. Но, экономить тоже не стоит, поскольку выбирая металлопрокат с тонкими стенками, вы не сможете гарантировать жесткость сварных частей. Будет вибрация, а в зимнее время года, от снега, металлокаркас может просесть.

Предлагаем подробнее рассмотреть предварительный расчёт, условившись, что мы будем строить односкатный навес, размерами 6 на 4 м. Для прочности, следует использовать металлический профиль 30 на 30 мм сечением, с толщиной стенки не менее полутора мм. Определившись с наклоном крыши, понимаем, что нижний пояс фермы будет составлять 4 м.

Читайте так же: Тройники чтобы соединить полиэтиленовую трубу

Верхний составит порядка 4,5 м. Прежде всего, необходимо обустроить вертикальные направляющие из того же материала. Наибольшую сторону делаем порядка 0,6 м, наименьшую по факту, исходя из расчетного угла наклона. Далее, делим верхний ряд профиля на равные части.

К нижней части привариваем промежуточные поперечины. Эти поперечины ещё называют раскосыми перемычками. Они должны быть изготовлены из той же стали, что и основной каркас. Если, есть возможность сэкономить, то можете заменить поперечины на трубу, сечением 20 на 20 мм.

Ранее мы говорили, что при односкатной конструкции кровельной системы, следует выбрать шаг ферм не менее чем 1,75 мм. Для пущей надежности выбираем шаг, равный 1 м. Итого, на 6 м подойдёт порядка 5 подобных ферм. Их следует монтировать на предварительно установленные опоры, затем следует сварить все в единое целое, после чего закрепить поликарбонат, используя специальные перемычки из профиля 20 на 20 мм.

Как рассчитать ферму

Для изготовления фермы необходимо знать ее длину, высоту, угол наклона и особенности участка. Не всегда удается учесть все факторы, но сделать хотя бы минимальные расчеты можно самостоятельно.

Рассчитываем уклон

Допустимый уклон одно–, двухскатной и шатровой кровли находится в диапазоне от 6 до 35 градусов, у мансардной и арочной крыши угол наклона нижней части может быть значительно больше.

Для разных типов кровель требуется разный уклон и соотношение длины и высоты фермы различается:

Тип крыши	Угол наклона крыши	Соотношение длина:высота фермы
односкатная	6-15	7-9:1
двускатная, шатровая, арочная (регион с обильными снегопадами)	15-22	7:1
двускатная, шатровая, арочная (регион с сильными ветрами)	22-35	5:1
мансардная, арочная	35-75	2-5:1 в зависимости от требований к высоте мансарды или дизайнерского решения

Для дальнейших расчетов необходимо выполнить чертеж.

Рекомендуем ознакомиться: Почему шумят или гудят трубы отопления в квартире, и как это исправить

Если ферма состоит из прямолинейных элементов, на чертеже ее разбивают на прямоугольные треугольники. Длину труб для выполнения поясов вычисляют по теореме Пифагора:

a²+b²=c²,

где a и b – катеты прямоугольника, то есть стороны, прилежащие к прямому углу, а c – противолежащая прямому углу гипотенуза.

Самыми простыми являются расчеты односкатной фермы, так как у нее a – длина, b – высота, гипотенуза c – это скат фермы. Соответственно, длина ската вычисляется по формуле:

c=√a²+b².

Если требуется изготовить стропильную систему для арочной крыши, длину верхнего пояса (с) вычисляют по формуле длины окружности:

с =1,57*(b+a/2).

Затем рассчитывают расположение элементов внутренней решетки таким образом, чтобы они делили нижний и верхний пояса на равные участки. При использовании укосов угол их наклона должен находиться в промежутке от 35 до 50 градусов.

Параметры расходных материалов

Параметры труб, используемых для изготовления поясов и внутренней решетки рассчитывают, исходя из ширины строения, параметров опор каркаса и особенностей кровельного материала.

Ширина навеса, м	Параметры опорных труб	Параметры труб для поясов фермы
легкий кровельный материал (ондулин, профлист, поликарбонат)	тяжелая кровля (черепица, шифер)
до 4,5	сечение 40*40 кв. мм	сечение от 2020 до 3030 кв. мм, толщина стенок 1,5-2 мм	сечение 40*20 кв. мм, толщина стенок 2 мм
до 5,5	сечение от 5050 до 8080 кв. мм	сечение от 4020 до 4040 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 2 мм
от 5,5	сечение от 8080 до 120120 кв. мм	сечение 60*30 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 3 мм

Для перемычек используют либо те же трубы, что и для изготовления поясов, либо чуть меньшего сечения.

Участок для установки сооружения

Прежде чем возводить навес, беседку или жилое здание с каркасом из профтрубы, необходимо выбрать участок, где это будет безопасно для окружающей среды, людей и самой постройки.

Важно учесть такие факторы, как:

Погодные условия, характерные для местности: насколько снежными бывают зимы, дождливыми – весна и осень, каковы скорость и направление ветра. Климатические явления оказывают на кровлю переменные нагрузки, которые ферма должна выдержать.
Уровень сейсмической активности: бывают ли колебания почвы, землетрясения, оползни. Чем выше этот показатель, тем прочнее должна быть постройка, чтобы не разрушиться в случае чрезвычайной ситуации. С другой стороны, в особо сейсмически опасных регионах нередко устанавливают легкие разборные конструкции, которые при землетрясении легко разрушаются, но при этом не наносят существенного вреда окружающему пространству и людям и легко поддаются ремонту.
Особенности почвы и вес конструкции. Эти два параметра взаимосвязаны. На плотных и каменистых грунтах устойчивой будет даже тяжелая каркасная постройка со сложной стропильной системой. На песчаных и супесчаных почвах, а также при высоком уровне грунтовых вод нужно возводить облегченные постройки или делать для них глубокий свайный фундамент.
Расположение относительно других построек. Желательно располагать малые архитектурные формы с металлокаркасом таким образом, чтобы более высокие и тяжелые строения закрывали более низкие и легкие от порывов ветра.

Рекомендуем ознакомиться: Способы шумоизоляции для снижения гула в канализационном стояке

Как соорудить навес своими руками?

Чтобы сделать навес из профтрубы своими руками, первым делом подготавливают участок. Его следует очистить от мусора и крупных камней. Затем выполняют разметку территории согласно чертежу. Ямы для стоек бурят или выкапывают. Диаметр зависит от размеров конструкции, а глубина составляет до 1 м. Чем выше грунтовые воды, тем глубже должны быть закопаны столбы. Каждую стойку заливают бетоном. Установке опор предшествуют работы по фиксации каждой из них согласно уровню строго вертикально.

Для монтажа кровельных элементов на столбах размечают положение всех перекладин и пр. После этого переходят к изготовлению ферм и горизонтальных перемычек. Сначала нарезают все элементы, а затем сваривают между собой в нужной последовательности. Собирают все в соответствии с чертежом.

Когда вся конструкция собрана, переходят к отделочным работам. Выполняют зачистку стыков, все строение покрывают грунтовкой для защиты от коррозии, в последнюю очередь красят. После монтажа каркаса переходят к настилу кровельного материала. Следует учитывать, чтобы с каждой стороны он выступал не менее чем на 20 см. При необходимости места стыков обрабатывают герметиком.

Монтаж двускатной и шатровой крыши отличается только установкой конька. Для изготовления арочного навеса необходим трубогиб, а также умение сделать одинаково изогнутые элементы. В противном случае конструкция получится несимметричной.

Односкатная крыша

Другие калькуляторы:

Ленточный фундамент
Плитный фундамент
Свайный фундамент
Глубина промерзания грунта
Стены, каркасный дом
Стены, кирпич

Стеновые блоки
Пеноблоки
Газобетонные блоки
Керамические блоки
Стены, брус
Лафет

Оцилиндрованное бревно
Односкатная крыша
Двухскатная крыша
Мансардная крыша
Вальмовая крыша

Информация по назначению калькулятора

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам.

Односкатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной.

Для данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

Угол наклона крыши — Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
Площадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала
Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
Длина стропил — Длина стропила от конька до основания ската
Минимальное сечение стропил — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
Количество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
Количество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Основные этапы работ по изготовлению и монтажу ферм своими руками

До монтажа ферм выполняют работы по планировке участка, установке опор, бетонированию фундаментов опор, привариванию боковых связей или боковых ферм. Затем монтируют поперечные фермы.

Порядок выполнения работ по изготовлению и монтажу ферм:

На ровной поверхности сваривают фермы.
Обрабатывают фермы антикоррозионной грунтовкой, дважды окрашивают. Не окрашивают места под приварку ферм к опорам. Можно эти работы выполнить и после монтажа ферм, но на высоте красить неудобно.
Поднимают фермы, устанавливают на опоры, выверяют углы и горизонтальность, приваривают к опорам. Эти работы выполняет бригада из нескольких человек.
Закрашивают места сварки.
Монтируют обрешетку, укладывают кровельное покрытие.

Как сварить фермы

Сборку ферм производят на ровной площадке. Перед сборкой нарезают заготовки, зачищают от ржавчины, сошлифовывают заусенцы на срезах. Элементы фермы скрепляют струбцинами, проверяют размеры, углы, плоскостность. Сваривают конструкцию с одной стороны, дают остыть, переворачивают на другую сторону. Снимают струбцины и проваривают вторую сторону. Затем сошлифовывают валик на шве. Особенности сварки ферм Вы можете увидеть на нашем видео:

Если у Вас небольшие навыки сварщика и монтажника, можно заказать изготовление фермы в специализированной организации или бригаде.

Форма крыши и материал

От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.

Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.

Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

Угол наклона от 6 до 15 градусов. Самые простые односкатные навесы. Могут накрываться поликарбонатом или профильным настилом.

Для определения несущей способности крыши или допустимой нагрузки, которую она может выдержать, рекомендуется использовать онлайн калькулятор.

^ вернуться к содержанию

Готовый проект навеса из профильной трубы. Проектирование навеса из профильной трубы

Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:

Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
Тип крепления козырька к дому.

Для установки козырька, требующего крепление к дому, нужно получать разрешение.

Необходимый инструмент

Для выполнения работ по изготовлению навеса понадобится следующий инструмент:

сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
болгарка с отрезным и шлифовочным дисками;
рулетка длинной от 5 м;
маркер;
уровень, гидроуровень или лазерный нивелир;
шуруповёрт, свёрла;
гаечные ключи;
лопата или бур.
средства защиты глаз и рук.

Выбор материала

Для изготовления легковесного каркаса козырька отлично подойдут холоднокатаные или электросварные трубы квадратного сечения с толщиной стенок 2 мм, так как они обладают высокой прочностью на сжатие и изгиб, легко сопрягаются в местах сварных соединений. При изготовлении ферм лучше использовать трубы прямоугольного сечения. При изготовлении навеса для авто в качестве опор стоит выбирать квадратные профтрубы шириной от 5 до 10 см. Они выдерживают высокую поперечную нагрузку.

В качестве кровельного покрытия обычно используется поликарбонат (сотовый, реже монолитный) профнастил или металлочерепица.

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса

Чертежи и расчёт материала

Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.

На эскизе необходимо указать все размеры

В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.

Как правильно рассчитать навес из профильной трубы?

Для расчета навеса из профильной трубы нужно учитывать несколько факторов, таких как габаритные размеры навеса, количество опор, длину профильных труб и их сечение, а также снеговую и ветровую нагрузки в месте монтажа. Вот общие шаги для расчета навеса из профильной трубы:

Определите размеры навеса, включая длину, ширину и высоту. Это позволит определить необходимое количество профильных труб.

Рассчитайте количество опор для навеса. Количество опор зависит от размеров навеса и должно обеспечивать достаточную прочность и устойчивость конструкции.

Определите длину профильных труб, которые будут использоваться в конструкции, и выберите сечение труб в зависимости от требований к прочности и весу конструкции.

Рассчитайте необходимую толщину стенок профильных труб для обеспечения прочности конструкции.

Учитывайте снеговую и ветровую нагрузки в месте монтажа

Для этого необходимо использовать местные строительные нормы и стандарты.

После того, как вы рассчитали все параметры конструкции, необходимо подобрать соответствующие крепежные элементы и определить необходимое количество материалов.

Важно также учитывать особенности места монтажа, такие как уклон поверхности, наличие дренажной системы и т.д.

Обратитесь за консультацией к специалисту, если у вас есть какие-либо сомнения в расчетах или конструкции.

Инструкция для онлайн калькулятора расчета односкатного навеса

Чтобы рассчитать козырек над входом (арочный навес) или плоский навес, необходимые размеры укажите в миллиметрах:

X – ширина козырька – это расстояние между его крайними точками по фасаду. Для защиты от осадков ширину козырька необходимо выбирать немного больше размера входной двери. Если есть возможность, следует делать козырек на всю ширину крыльца с запасом по 500 мм с каждой стороны. Однако следует помнить, чем больше поверхность навеса, тем больше зимой на ней будет снега, а значит, конструкция должна быть надежной. Выбирая ширину козырька необходимо учитывать СП 20.13330.2011 «Нагрузки и воздействия».

Y – высота козырька (имеется ввиду значение высоты сегмента полукруглого козырька, а не уровень установки относительно порога дома), чем больше этот параметр, тем больше расход материала для накрытия.

Z – длина козырька – расстояние от фасада может быть разным, в зависимости от Ваших пожеланий и архитектуры дома. Минимальное значение длины для защиты от осадков составляет 700 мм. Можно ориентироваться на размеры крыльца с небольшим запасом

Обратите внимание, если длина навеса превышает 2000 мм, то под свободный край необходимо ставить дополнительные опоры

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Зная площадь козырька, Вы сможете приобрести ровно столько материала для накрытия конструкции сколько нужно и не переплачивать за излишки

Обратите внимание, что калькулятор подсчитывает параметры только кровельного материала для козырька и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы)

Нажмите «Рассчитать», чтобы получить расчеты и чертежи навеса.

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Рассчитав площадь козырька, Вы сможете приобрести ровно столько материала для арки навеса, сколько нужно и не переплачивать за излишки

Обратите внимание, что калькулятор подсчитывает параметры только кровельного материала для дуги навеса и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы). При желании можно указать высоту равную маленькому числу, что позволит рассчитать плоский навес
