План эвакуации людей при пожаре: требования гост, виды, образец

Описание плана эвакуации при пожаре

Порядок действий при пожаре предусматривает проведение комплекса согласованных по месту и времени мероприятий. Для достижения необходимой слаженности составляются формы, регламентированные действующими нормами и стандартами. Находящаяся на виду графическая часть содержит такую информацию:

• схемы каждого этажа с указанием служебных и подсобных помещений;
• окна, двери, вентиляционные отверстия;
• коридоры, площадки, холлы и тамбуры;
• лестницы внутренние и внешние, технические и пешеходные;
• пассажирские и грузовые лифты;
• подвалы, чердаки, подземные переходы.

На чертежи наносятся формы, номера и названия комнат. Если их много, то пишутся только номера. В сноске дается расшифровка их предназначения. Рабочие двери изображаются в открытом состоянии. Закрытые на замок запасные выходы помечаются указателем местонахождения ключей.

Планы эвакуации фотолюминесцентные и рисованные содержат следующую информацию:

• пути движения к основным и запасным выходам;
• средства пожаротушения;
• безопасные в плане задымления участки;
• ориентиры с привязкой к планировке здания;
• комнаты, где хранятся спасательные средства;
• помещения, имеющие защиту от дыма и пламени.

Документ подписывается ответственным лицом и утверждается руководителем заведения.

Текстовая часть плана отрабатывается в письменном виде и предназначена для персонала организации.

В ней расписаны такие положения:

• порядок вызова пожарной части и стиль изложения информации о происшествии;
• способы и последовательность проведения оповещения, доведения сигнала о начале эвакуации;
• действия сотрудников по выходу из здания и выводу посетителей (подопечных);
• отчетность о проведенных мероприятиях;
• порядок ликвидации чрезвычайной ситуации до прибытия спасателей;
• какое имущество и куда необходимо эвакуировать.

Отрабатывается пояснительная записка в 1 экземпляре на белых листах А4. Документ хранится у ответственного лица или у дежурной смены. При прибытии службы спасения бумаги передаются начальнику расчета.

Каким должен быть план

Стандартные требования к графической составляющей – наличие планировки объекта по этажам или секциям, в которой должны указываться:

1. Маршруты вывода людей, выходы и точки расположения противопожарных, спасательных средств и аптечек;
2. Расположение аварийных эвакуационных путей, открытых лестничных площадок и внешних лестниц открытого типа, на которых не скапливается дым;
3. Точки нахождения собственно плана эвакуации;
4. Местонахождение средств спасения при пожаре с соответствующими маркерами безопасности;
5. Местонахождение противопожарных средств защиты с соответствующими маркерами безопасности.

Стандартные требования к текстовой составляющей:

1. Пояснения по оповещению о ЧС;
2. Последовательность и порядок эвакуации персонала и посетителей;
3. Порядок действий и обязанности персонала, включающий в себя пояснения по вызову пожарников или МЧС, скорой помощи, и т.д.;
4. Пояснения по аварийному отключению опасных приборов и агрегатов, по отключению опасного напряжения, и т.д.;
5. Пояснения по ручному или дублирующему включению пожарных систем и установок с аварийной автоматикой.

Текстовая составляющая плана эвакуации в Москве или других городах должна включать в себя документацию, рекомендующую действия в условиях ЧС, сопровождаемую наглядными обозначениями и общепринятыми символами.

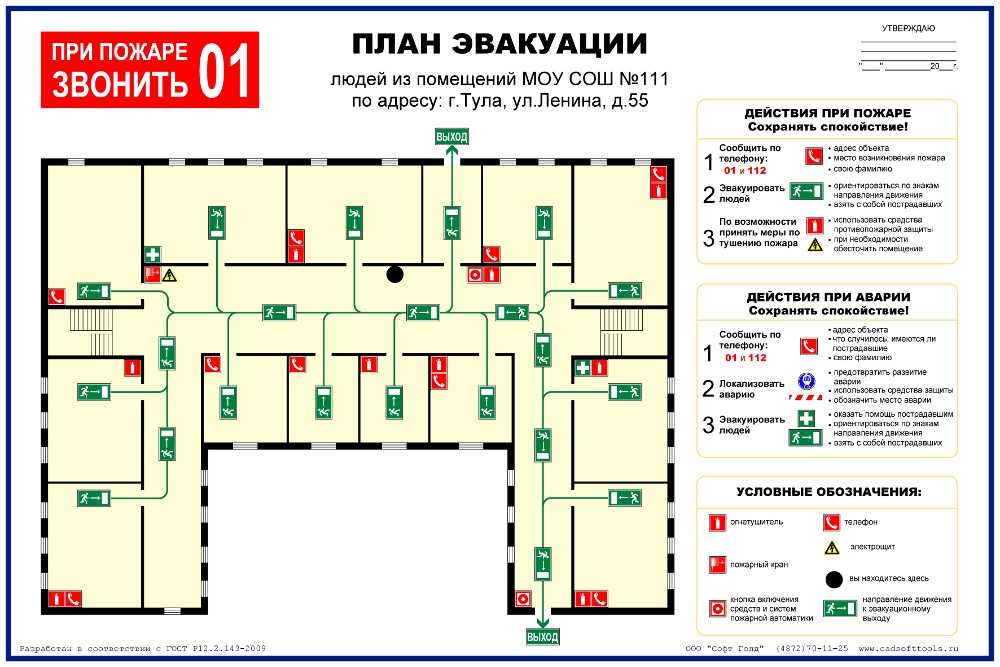

Правильно составленный план и схема – пример

Программа для разработки плана эвакуации

Как самому сделать план эвакуации при пожаре и не ошибиться?

Для начала рекомендуется приобрести специализированную программу «План эвакуации», в которую уже внесены все необходимы требования нормативной базы в области противопожарной безопасности. Данная программа является отдельным самостоятельным приложением и не требует установки дополнительных расширений и плагинов.

Первое, что необходимо сделать — это воссоздать планировку помещения в окне программы. Для этого разработчики выделили отдельную панель «Шаблоны построений», где есть уже готовые объекты: двери, окна и стены. При работе с ними можно заметить, что стены способны самостоятельно соединяться друг с другом в стыках, а окна и двери принимают толщину стен. При перепланировке перемещаемые окна и двери не «ломают» конструкцию, что позволяет сэкономить время на перестройке всего макета.

Можно выбрать абсолютно любой масштаб для построений. Знаки находятся в той же панели «Шаблоны построений».

В программе имеются уже готовые элементы, например Дополнительно есть возможность создать еще 2 информационных шаблона.

Для работы не требуется определенных навыков и знаний. В базу данных программы встроены готовые планы различных помещений, которые можно дополнить знаками или перестроить. Данное приложение позволяет не только вручную формировать планировку помещений, но и загружать сканированные растровые изображения, поверх которых можно расставлять знаки и указывать пути эвакуации.

Общие правила

К наиболее популярным можно отнести:

• Автокаж.
• Майкрософт Висио.
• «План эвакуации 10».

Перед тем, как начать выполнение чертежа, требуется обязательно подготовить план в БТИ, где будут соблюдено расположение помещений, а также масштаб

Требуется обязательно закачать на ПК требуемое программное обеспечение и найти выбор условных знаков, которые важно применять в схеме. Под рукой должна быть инструкция, на базе которой будет составлен эвакуационный документ

Требуется подготовить цветной принтер с бумагой. Каждая схема обладает своими установленными размерами, которые важно соблюсти.

Создание инструкции по безопасности

Руководитель распределяет обязанности в сфере пожарной безопасности, опираясь на должностные инструкции, характеристики объекта и действующие правила. Персонал учреждений здравоохранения обязан обеспечить соблюдение норм, поддержание противопожарного состояния конкретного участка, если нет других ограничений. Например, должностные обязанности не дают возможности следить за кабинетом.

Персонал учреждений здравоохранения должен знать и выполнять требования инструкции по пожарной безопасности.Она состоит из нескольких разделов. В первом описывают общие положения, в частности, организация противопожарных мероприятий, обеспечение объекта необходимыми средствами и оборудованием, обязанности и права руководителя в данной сфере.

Второй раздел – общие требования пожарной безопасности в учреждении. Они затрагивают правила содержания территории, установок, коммуникаций, оборудования, зданий и сооружений.

Следующий раздел посвящен действиям при пожаре в учреждениях здравоохранения. Здесь описывают действия персонала в различные периоды времени

Важно – первоочередной задачей при тушении пожара является спасение людей

В последнем разделе под названием «Заключительные положения» указан порядок расследования пожара и участники комиссии. В конце инструкции ставят подписи руководитель, инженер учреждения здравоохранения по пожарной безопасности и остальные уполномоченные лица.

Это основа типовой инструкции по пожарной безопасности для различных учреждений здравоохранения. В зависимости от условий в учреждении ее пункты могут меняться.

Составление плана эвакуации при пожаре

Есть шуточное руководство по составлению ПЭ: чтобы составить надежный план пожарной эвакуации, следует поджечь здание и посмотреть, откуда будут выбегать люди. Рациональное зерно этой шутки состоит в том, что в плане эвакуации указываются самые простые и надежные способы выбраться из опасной зоны в кратчайший срок.

Например, если сотрудники постоянно выходят на улицу через боковой выход, и он всегда открыт, нет смысла прописывать в ПЭ путь к центральному входу через пол-этажа. Целесообразнее будет одну часть сотрудников (из близко расположенных кабинетов) направить через боковой выход, другую – через центральный.

Требования к планам эвакуации устанавливает ГОСТ Р 12.2.143-2009. Необходимость составлять ПЭ прописана в «Правилах противопожарного режима в РФ». Они обязательно должны быть на:

• объектах с массовым пребыванием людей (ТРЦ, детсады, зоопарки, школы, др.). Причем в качестве такого объекта может выступать транспортное средство, какой-то нестандартный в понимании «здание/сооружение» объект;
• этажах, в пределах которых одновременно работает более десяти людей.

Для жилых домов составлять ПЭ законодательство не требует. Но это можно сделать в прямом смысле слова «для себя». Если здание перестраивается, проводится его реконструкция, перепланировка, то план эвакуации переделывается. Если же меняется собственник, директор, начальник пожарной службы, то переподписывать ПЭ не нужно.

ПЭ изготавливаются из белых, желтовато-белых фотолюминесцентных материалов. Буквы, цифры, графика наносятся черным, исключая те символы, цвета которых определены в ГОСТах (эвакопути – зеленым, стандартные символы – соответствующими цветами, например, электрический щиток – желтый треугольник с молнией).

План пожарной эвакуации включает:

• текстовую часть
  . Прописывается, в какой последовательности и что именно делать после обнаружения пожара, обязанности ключевых лиц, указываются «горячие» телефоны, поясняются спецобозначения, приводится другая полезная информация.
• графическую часть
  . Это поэтажные либо секционные планы объекта с указанием:

— эвакуационных выходов и путей к ним со всех рабочих мест, кабинетов, секций здания; — аварийных выходов; — лестниц, задействованных в ходе эвакуации; — где размещаются первичные средства пожаротушения, ПЭ, связь, др.

Однозначных требований к шрифтам, линиям, другим элементам чертежа законодательство не устанавливает. Есть такие требования к высотам графических элементов:

• шрифта – 3 мм и более;
• символов – 8-15 мм.

Единственное требование – в пределах одного чертежа ПЭ символы и шрифты выполняются в едином масштабе, чтобы план легко понимался. Чтобы читающий план эвакуации человек мог быстро сориентироваться по чертежу, место расположения этого плана пожарной эвакуации обозначается пометкой «Вы находитесь здесь».

Общие правила

К наиболее популярным можно отнести:

• Автокаж.
• Майкрософт Висио.
• «План эвакуации 10».

Перед тем, как начать выполнение чертежа, требуется обязательно подготовить план в БТИ, где будут соблюдено расположение помещений, а также масштаб

Требуется обязательно закачать на ПК требуемое программное обеспечение и найти выбор условных знаков, которые важно применять в схеме. Под рукой должна быть инструкция, на базе которой будет составлен эвакуационный документ

Требуется подготовить цветной принтер с бумагой. Каждая схема обладает своими установленными размерами, которые важно соблюсти.

Утверждение и ответственность

Ранее планы эвакуации в обязательном порядке согласовывались с инспектором ГПН, но с недавних пор, это требование отменили. По желанию, можно обратиться к инспектору, который работает в ближайшем территориальном отделении ГПН. На документе печатают специальные графы с местом для подписи согласовавшего и утвердившего лица.

План утверждает либо собственник здания, либо арендующее лицо. Ответственность и порядок действий прописывают в договоре аренды. Утверждают планы эвакуации руководители организаций, заверяя свою подпись печатью предприятия в предназначенном для этого месте.

За неправильное оформление плана эвакуации, Кодекс Российской Федерации об административных правонарушениях предусматривает административную ответственность и штраф.

Штраф за нарушение пожарной безопасности налагается на организацию инспектором Государственного пожарного надзора МЧС России в результате плановой или внеплановой проверки.

Более подробно узнать о составлении и утверждении планов эвакуации можно узнать из следующего видео:

При проведении плановой проверки, Государственный пожарный надзор обязан уведомить владельца объекта за несколько дней. Также, обязательным основанием для проверки служит письменное распоряжение или приказ руководителя территориального органа ГПН.

В свою очередь, внеплановая пожарная проверка может быть осуществлена при поступлении информации от третьей стороны о возникновении угрозы ЧС на объекте. Распоряжение руководителя территориального органа Государственного пожарного надзора также является обязательным условием для проверки.

В случае возникновения пожара на объекте налагаются следующие штрафные санкции:

• Нарушение требований пожарной безопасности, повлекшее возникновение пожара и уничтожение или повреждение чужого имущества либо причинение легкого или средней тяжести вреда здоровью человека:
  • для должностных лиц и индивидуальных предпринимателей — от 40 000 руб. До 50 000 руб.;
  • для юридических лиц — от 350 000 руб. до 400 000 руб.
• Нарушение требований пожарной безопасности, повлекшее возникновение пожара и причинение тяжкого вреда здоровью человека или смерть человека: для юридических лиц — от 600 000 руб. до 1000 000 руб.

В случае выявления административного правонарушения инспектором в порядке, установленном законодательством, составляется протокол как в отношении юридического, так и физического лица, допустившего нарушения.

Похожие

• Административная ответственность
• Когда могут отправить в неоплачиваемый отпуск на законных основаниях
• Как проверить готовность гражданства РФ?
• Куда жаловаться, если нет отопления в квартире?
• Трудовая деятельность: производительность и расчет
• Расчет среднего заработка: правила
• Статья 51 Конституции Российской Федерации
• Применение национального режима при осуществлении государственных закупок по 44-ФЗ
• Всё о залоге: понятие, виды, возникновение и прекращение
• Считается ли травма по дороге на работу производственной

Подробности

Применение программы для эвакуационного плана – Автокад

Рассмотрим первый этап:

1.  Начертите посредством линий схематичный «скелет». Он является стенами с дверными проемами.
2. Поставьте метки выходов, а также окна с лестничными пролетами.
3. Начните прокладывать эвакуационные пути на заводе. Они обязательно должны быть подведены до главного выхода. Обозначение должно быть в виде непрерывной линии, у которой на конце есть стрелочка. Путь к запасному или аварийному выходу прокладывают посредством пунктирной линии со стрелочкой.

Второй этап включает в себя следующие действия:

1. Напишите название схемы.
2. Выделите место, где должна быть подпись организационного руководителя, который утвердит документ.
3. Остается лишь распечатать готовый план.

При желании вы можете сделать рамочку из багетов, чтобы вставлять в нее эвакуационную схему.

Как сделать план эвакуации посредством ПО «План Эвакуации»

Оптимальным методом для черчения схемы эвакуации будет программа «План эвакуации 10». В ней пользователь может выполнить такие действия:

• Сделать эвакуационный план в автоматическом режиме для помещения, целого здания или одного этажа.
• Расставить специальные обозначения.
• Добавить таблицы с дополнительной информацией.

Посредством компьютерной программы можно выстраивать всевозможные объекты:

• Лифты.
• Лестничные клетки.
• Конструкции лестниц в здании.
• Дверные проемы.
• Стены.
• Окна.

Также эта бесплатная программа для создания плана эвакуации дает возможность применять любые знаки пожарной безопасности. Программа также помогает отмечать пути к выходу и отредактировать их, если это нужно. Тут удобно выстраивать дуговые повороты и использовать растровые изображения в качестве подложки. А вот векторный плановый формат потребуется для оформления. Также в приложении есть готовые информационные таблицы. Их использование упрощает, а также ускоряет выполнение работ. У программы есть все характерные для векторных редакторов возможности.

Обратите внимание, что для изготовления планов даже есть шаблоны под чертежи, справочная система и инструкция в виде видеоролика с подробнейшим объяснением. Ее можно найти на официальном сайте разработчика. Также программа может работать с 50-ю векторными и растровыми форматами

Пользователи самостоятельно удаляют и добавляют шаблоны, если нужно

Также программа может работать с 50-ю векторными и растровыми форматами. Пользователи самостоятельно удаляют и добавляют шаблоны, если нужно.

По окончанию установки программного обеспечения на РК процесс вычерчивания схем станет автоматическим. Запуск программы дает возможность объединять стены, а также встраивать в них дверные и оконные шаблоны. Условные знаки в полной мере соответствуют ГОСТам. Ссылки для скачивания программы, которые есть на сайте разработчика, регулярно проверяют роботы для того, чтобы обеспечивать их функционирование на высшем уровне.

Альтернативное решение – программа Visio для эвакуационного плана

Такая программа является многофункциональным и мощным продуктом. Для рабочего процесса в данном приложении пользователю даже не потребуется иметь специальные знания в математической области. Вовсе необязательно быть по образованию программистом, чтобы уметь использовать креативные шаблоны. Созданные в программах чертежи дополняются требуемыми встроенными элементами.

В библиотеке такого продукта пользователь сможет найти разные условные обозначения:

• Обозначения для техники от пожара.
• Значки пожарной безопасности.
• Знаки для извещения о пожаре.

Программу также можно применять для создания схем с любым уровнем сложности. Качественный план можно создать самостоятельно после того, как вы ознакомитесь с работой приложения. Учиться работать с ним недолго, хоть и изображения создают посредством применения векторов.

Изготовления эвакуационных планов стало посильной задачей для рядовых менеджеров предприятий, которые являются уверенными пользователями компьютеров. Понятная и простая инструкция дает возможность быстро научиться работать с ПО. Не стоит забывать про обязательно условие для того, чтобы создавать правильных эвакуационную схему – точная привязка к плану здания.

Изготовление и материалы

В первую очередь, . Этим могут заниматься организации, имеющие разрешительные документы для работы в данной сфере деятельности. Непосредственное изготовление состоит из нанесения изображения на основу.

Для этого используют пластик, так как фотолюминесцентные планы эвакуации размещают внутри помещения, где температура воздуха обычно в пределах 10-30°С.

Изображение распечатывают на полиграфическом оборудовании несколькими способами. Возможно его нанесение поверх фотолюминесцентной пленки, а также поверх основы с последующим ламинированием специальной пленкой с определенными колориметрическими и фотометрическими параметрами. Подпись ответственного лица от организации-заказчика проставляют перманентным маркером, который нельзя смыть со стекла либо плотного пластика.

На каждом фотолюминесцентном плане обязательно указывают разработчика, наименование производителя либо торговый знак, длительность послесвечения, яркость после 10 и 60 минут при отсутствии освещения, а также дату изготовления. Допустимы дополнительные обозначения, например, ГОСТ, по которому изготовлен фотолюминесцентный план эвакуации, цвет послесвечения.

Маркировка может быть расположена на лицевой стороне, но не перекрывать основное изображение, или на обратной стороне, если к ней есть доступ в процессе эксплуатации.

Материалы для таких планов эвакуации должны отвечать определенным требованиям.

Материалы должны быть безопасными для человека, соответствовать санитарно-гигиеническим нормам. Исключается выделение газов или вредных веществ в процессе эксплуатации. Также в производстве применяют негорючие и невзрывоопасные материалы.

Фотолюминесцентная пленка для планов должна быть ровной, без дефектов. Широко распространены пленки подобного типа с клеевой основой. Помимо пленок используют различные лаки, краски, ламинат, пластик, бумагу.

Их свойство свечения под воздействием источника света называется фотолюминесценцией. Этому способствует состав люминофор. Для его возбуждения, которое вызывает свечение, не требуется температурное воздействие. Он поглощает ультрафиолет.

Если производитель планирует пройти процедуру сертификации фотолюминесцентной продукции, то все материалы должны иметь разрешительные документы. Они подтверждают соответствие фотометрических и колориметрических характеристик и пожарную безопасность.

После изготовления фотолюминесцентный план эвакуации можно поместить в металлическую рамку. Нежелательно закрывать его стеклом или обычной пленкой, так как это снижает его яркость и эффективность для визуального восприятия.

План эвакуации при пожаре по ГОСТУ 2023 года: требования, ответственность, разработка

План эвакуации при пожаре является обязательным документом для всех организаций, где размещены люди. Он должен быть разработан в соответствии с требованиями ГОСТУ 2023 года, который устанавливает порядок его составления и содержания.

Кто обязан разработать план эвакуации и как это сделать? Ответы на эти вопросы прописаны в ГОСТУ. План эвакуации должен быть разработан организацией, на объектах которой находятся люди. Он должен содержать все необходимые требования и рекомендации для правильной эвакуации людей при пожаре.

Требования к составлению плана эвакуации при пожаре прописаны в ГОСТУ 2023 года. Они включают в себя составление плана в письменной форме, наличие чертежей с указанием мест размещения средств эвакуации и путей их прохода, а также указание ответственных лиц и их контактных данных.

План эвакуации при пожаре должен быть утвержден руководителем организации и обязан быть известен всем работникам и посетителям объекта. В случае нарушения требований ГОСТА по составлению плана эвакуации, предусмотрены штрафы и ответственность.

Программа по разработке планов эвакуации при пожаре предусматривает несколько видов планов в зависимости от сложности объекта. Для простых объектов требования к содержанию плана упрощены, а для сложных объектов требуется более детальное описание путей эвакуации и мест размещения средств эвакуации.

В итоге план эвакуации при пожаре по ГОСТУ 2023 года — это важный документ, который нужен для обеспечения безопасности людей на объектах размещения

Все требования и ответственность за его разработку и содержание регламентируются ГОСТОМ, поэтому важно правильно разработать и утвердить данный план для предотвращения возможных чрезвычайных ситуаций

Составление плана эвакуации

План эвакуации является важным документом организации, ответственной за безопасность своих сотрудников и посетителей. В этом документе содержатся все необходимые требования и инструкции для эвакуации в случае пожара или другой чрезвычайной ситуации.

Кто обязан составлять данный документ? План эвакуации должен быть разработан и утвержден организацией, на территории которой он действует. Это могут быть предприятия, учебные заведения, медицинские учреждения и другие организации, где присутствует большое количество людей.

Какие требования прописаны в ГОСТ 2023 года к содержанию и форме планов эвакуации? В документе должны быть указаны маршруты и выходы для эвакуации, а также расположение мест сбора. Кроме того, план должен соответствовать требованиям организации, на территории которой он действует.

Виды планов эвакуации:

• Основной план эвакуации.
• Индивидуальный план эвакуации для инвалидов.
• План эвакуации из открытых пространств.

Какова ответственность в случае нарушения требований к планам эвакуации? Организация, которая не соблюдает эти требования, может получить штраф и уголовное наказание в случае возникновения пожара или другой чрезвычайной ситуации.

Почему план лучше сделать самому?

Все компании, оказывающие подобную услугу, разделяются условно на два типа. Первый тип специализируется на всем, что касается противопожарной защиты, знает обо всех требованиях. Применяя в работе расширения Adobe или допускают большую ошибку — при распечатке графические элементы не соответствуют вышеуказанному ГОСТу, а значит, и весь документ становится неверным. При проверке у инспектора Госпожнадзора могут возникнуть вопросы по поводу такого документа. Поэтому лучше

Второй тип имеет хорошее оборудование для печати, но не имеет достаточно навыков для выполнения данного задания. Отсюда излишняя нагруженность плана знаками, появление новых и непонятных обозначений. Одна из популярных ошибок — это введение на плане разноцветного знака «Вы находитесь здесь». Действительно, ни один документ не дает точных указаний, как этот знак должен выглядеть, но тем не менее он должен соответствовать общим требованиям: по высоте 8-15 мм, по цветности — черный. Максимум, что можно менять — это форму знака. По многочисленным исследованиям, самой удобной фигурой является круг. Однако дизайнеры в фирмах второго типа упускают все эти нюансы, стараясь создать красивый и красочный макет помещения, не задумываясь о его предназначении.
