Содержание проекта

Разработать проект будущей дачи с учетом всего необходимого непросто, когда сруб определяет полезную площадь всего 4х6. В эти квадратные метры необходимо втиснуть следующее: общую комнату, спальню, кухню, душевую, туалет. Поэтому важен чертеж с размещением всех этих помещений.

В домостроительной практике уже разработаны нормы и правила, определяющие размеры всех элементов садового дачного домика. Например, высота потолка — не ниже 2,2 м. Хоть одна комната дачи должна быть площадью не менее 17 м2.

Начнем с крыльца. Оно предусматривает наличие навеса, козырька. Далее, тамбур как переходное помещение для того чтобы не возникали сквозняки при открытой двери. Но он необязателен, если дом с закрытой верандой. Из нее может быть вход в топку, котельную.

Ввиду ограниченного пространства проект может не предусматривать гостиной. С ее ролью вполне успешно справится общая комната.

Проект дома 4×6 на столбчатом фундаменте

Ее размеры могут быть увеличены за счет планировки кухни в доме или лестничного марша, который соединяет ее с мансардой. Там, под крышей чердака можно оборудовать комнаты для сна. Они не должны быть проходными. Их количество — это компромиссное решение между численностью отдыхающих и размерами чердачного пространства дачного сооружения 4 х 6.

Кухня может быть совмещена с гостиной. Лестница в доме — элемент соединения общей комнаты с мансардой. Она может насчитывать несколько маршей, ширина которых не должна быть меньше 0,9 м. Санитарный узел в таких постройках чаще всего совмещенный: душ и туалет в одной комнатке.

3D визуализация домика 4×6

Так, создаются две зоны жилища: одна на первом этаже, вторая определяется мансардой. Там предпочтительнее оборудовать детские спальные комнаты с кроватями, рабочим столом и игровой зоной. Пожилые члены семьи могут спать внизу в большой общей комнате.

Составив список всего необходимого, надо определить размеры каждого помещения. Все эти данные наносятся на составленный чертеж. При планировке каждой оконной ниши придерживаются следующего:

Для маленького домика размер окна будет оптимальным, если он соотносится с площадью пола как 1:5;
При проектировании мансарды эта пропорция допустима 1:10.

Предпочтительно, чтобы окна выходили на садовый ландшафт и с южной стороны домика.

Пример интерьера садового дома 4×6

Тогда дачный отдых возможен ранней весной и поздней осенью. А энергосберегающий стеклопакет придаст постройке привлекательный вид.

Проект должен отражать расположение дверей. Их ширина также обдумывается заранее с учетом не только размеров мебели, но и габаритов будущих жильцов дачного жилища. Балочные перекрытия также отражает чертеж с указанием их размеров. Их роль — связывать, укреплять стены, будь это сруб из дерева или блочные панели.

Для кухни и котельной планируются дымовые вентиляционные каналы. Этого требует каждая отдельная нагревательная единица: котел, печь, плита, газовая колонка. Вентиляция нужна также для санузла дачного дома. Необходимость в ней отпадет, если бюджет хозяина позволяет приобрести биотуалет. Его нетрудно установить своими руками.

дома устроить открытую террасупри планировании садового участка

Скачать ТОР-10 проектов AutoCAD

1) 5-ти этажный жилой дом (скачать готовые проекты Автокада: АР, КЖ, КМ, кладочный план и т.д.)

Рис. 1 — Скачать проект Автокад «5-ти этажный жилой дом».

2) Бизнес-центр: планы, фасады, характеристика здания. Скачать готовый проект AutoCAD.

Рис. 2 — Бесплатные проекты в Автокаде «Бизнес-центр».

3) Монолитное 16-ти этажное здание (дипломный проект в Автокаде). Скачать проект жилого дома в Автокаде.

Рис. 3 — Готовый проект в Автокаде «16-ти этажное монолитное здание».

Рис. 4 — Дипломный проект AutoCAD «16-ти этажное монолитное здание».

4) Проект реконструкции в Автокаде административного здания. Скачать рабочие чертежи Автокада.

Рис. 5 — Готовые чертежи проекта AutoCAD «Реконструкция существующего здания администрации».

Рис. 6 — Проекты домов Автокад. Скачать диплом «Реконструкция существующего здания администрации».

Рис. 7 — Проект дома в Автокаде скачать «Реконструкция существующего здания администрации».

Рис. 8 — Проекты/чертежи Автокад. Скачать диплом «Реконструкция существующего здания администрации».

Рис. 9 — Типовой проект в Автокаде. Экономический расчет

5) Спорт-комплекс (архитектурный план). Скачать проект AutoCAD.

Рис. 10 — Проект AutoCAD «Спорт-комплекс»

6) Проект AutoCAD «Колокольня». Скачать рабочие чертежи Автокада.

Рис. 11 — Готовый проект Автокад «Колокольня»

7) Коттедж в Автокаде: курсовая работа. Скачать проект AutoCAD.

Рис. 12 — Бесплатные проекты Автокад. Курсовой «Коттедж»

Проекты 6-и коттеджей в формате *.DWG. Скачать чертежи Автокада.

Рис. 13 — Коттеджи в Автокаде. Готовые проекты dwg.

9) Классический коттедж с красивым фасадом. Скачать готовый проект Автокад.

Рис. 14 — Проекты домов в Автокаде. Скачать готовые чертежи.

Рис. 15 — Дом в Автокаде. Коттедж «классический».

Рис. 16 — Скачать проекты домов Автокад.

11) 5-ти этажный дом в Автокаде (3D модель). Скачать готовый проект Автокад.

Рис. 17 — Скачать 3D модель дома в AutoCAD.

Общие сведения по результатам расчетов

Угол наклона крыши
— Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного
кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
подъема.
Площадь поверхности крыши
— Общая площадь всей поверхности кровли, с учетом длины свеса.
Примерный вес кровельного материала
— Вес выбранного кровельного материала на всю площадь крыши.
Количество рубероида
— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
Длина стропил
— Длина каждого стропила от конька до основания ската
Минимальное сечение стропил
— Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
московского региона.
Количество стропил
— Общее количество стропил при заданном шаге на всю стропильную систему.
Количество рядов обрешетки
— Общее количество рядов обрешетки по заданным размерам на всю кровлю
Равномерное расстояние между досками обрешетки
— Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо
произвести 2 расчета односкатной крыши с необходимыми
параметрами.

Расчет двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Расчет двускатной крыши Бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Приложения на IOS и Android для проектирования дома

Если вам удобнее работать на смартфоне или планшете, существуют приложения для проектирования
дома на iOS и Android. Они позволят оформить реалистичный дизайн, а затем поделиться картинкой в интернете.

Home Design 3D

Приложение для проектирования дома на телефоны с операционными системами iOS и Android.
Содержит инструменты для рисования плана участка и обустройства интерьера и экстерьера коттеджа. Вы сможете
выбрать подходящие детали из коллекции ПО и изменить их размер, цвет, высоту. Просматривать контент можно в
софте, а также отправлять друзьям в мессенджеры или социальные сети.

Возможности Home Design 3D:

загружает снимки с ПК для отделки предметов;
изменяет освещение в зависимости от времени суток;
устанавливает высоту и толщину стен.

Скачать проект каркасного дома

Проекты каркасных домов и коттеджей бесплатно в полной комплектации состоят из двух больших разделов – архитектурной и конструктивной частей. Каждый из них имеет графическую и текстовую информацию, предоставляет рисунки и описания.

Архитектурный раздел

В архитектурной части предлагаются эскизы будущего строения – визуальные изображения фасадной и боковой сторон с основными размерами. Также в архитектурной части содержится поэтажная план-схема, так называемый поперечный разрез, в котором тоже обязательно наносятся основные размеры.

Двухэтажная постройка в разрезе.

Кроме чертежей, в архитектурную часть входят описания внутренних помещений, оконных и дверных проёмов. Их оформляют в виде таблиц, в которых перечислены планируемые помещения и комнаты, или оконные и дверные проёмы. В строительной терминологии перечни в форме таблиц называют спецификациями. Они располагаются на отдельных листах и оформляются внутри чертёжной рамочки.

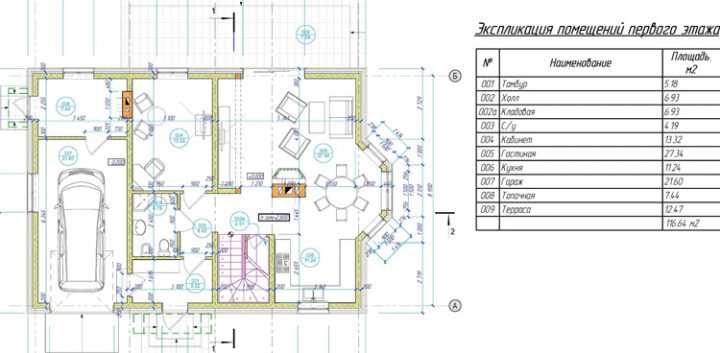

План первого этажа.

Архитектурный раздел проекта предоставляет информацию касательно общей постройки дома и его внешнего вида.

План второго этажа с обозначением помещений.

Конструктивный раздел

В конструктивной части данные конкретизируются под отдельные строительные этапы, это особенно важно, если вы собрались строить каркасный дом под ключ. Предоставляются схемы, чертежи и описания отдельно по сооружению фундамента, отдельно – по сборке каркаса, кровли, стен

Конструктивный раздел также состоит из графической и описательной частей. В графическую часть входят несколько схем и эскизов, которые дают представление о будущем фундаменте. Количество этих схем определяется конструкцией будущего основания. К примеру, для свайно-ростверкового фундамента будут приведены:

Схема свайного поля.
Схема опалубки ростверка.
Схема армирования ростверка.
Эскиз в формате D3.

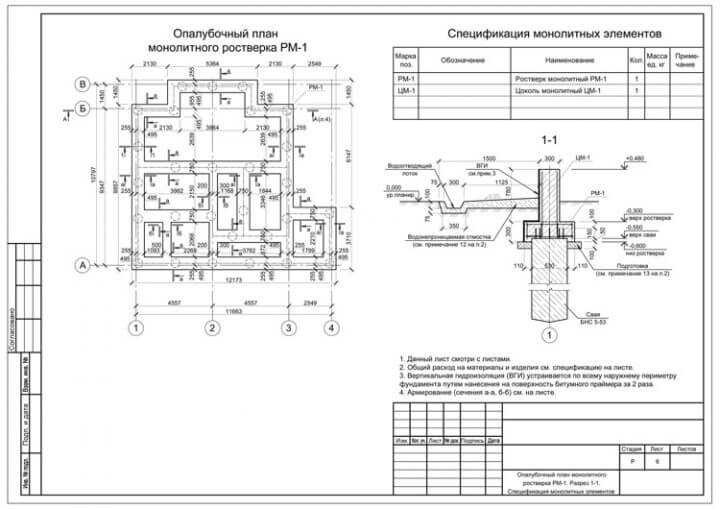

Опалубочный план монолитного ростверка.

А для ленточного фундамента будут приведены:

Схема поля расположения ленты;
Схема армирования ленты.

На заметку
Рассматривая проекты каркасных домов бесплатно, чертежи и необходимые схемы для строительства каркасного дома должны присутствовать в полном объеме.

Далее конструктивная часть проекта каркасного строительства будет содержать схемы складывания стен, в которых будет изображён стеновой пирог. А также перечислены материалы, из которых он складывается. Также здесь будут приведены схемы укладывание плит стеновой обшивки, в которых прорисовывается порядок их расположения и чередования. Эта информация необходима для правильного сооружения и утепления внутренних и наружных стен.

Кроме чертежа стены в разрезе, в конструктивной части предоставляются схемы укладывания балок межэтажного перекрытия и пола. Они регламентируют не только порядок укладывания бруса, досок, панелей, а также их размеры.

Схема перекрытия пола.

Иногда при каркасном строительстве используются полностью готовые к сборке строительные элементы. Их изготавливают на заводе и поставляют на участок в готовом к сборке виде. В таком случае при изготовлении их маркируют, а цифры маркировки приводят в конструктивной части проекта на схемах и чертежах.

Здесь же, в конструктивной части, приводится чертёж будущей стропильной системы, также с указанием размеров стропил, расстояний между ними и местами их креплений.

Отдельная часть конструктивного раздела посвящается способам крепления. Эта часть называется проектом узлов каркасной конструкции. При этом под узлами понимают различные соединения и крепления опор и стеновых панелей друг с другом. В данной части приводятся сборочные чертежи и эскизы каждой будущей стены, в которых детализированы места стыков и креплений.

Схема стены каркасника.

Информация из конструктивного раздела является подробной детализацией процесса строительства. Её можно использовать как для правильного обустройства пола и кровли, так и для определения количества строительных материалов.

Приведенное описание архитектурной и конструктивной частей одинаково для различных проектов. Хотите ли вы скачать проект каркасного дома с мансардой бесплатно или скачать проектные документы для строительства двухэтажной постройки с верандой, в ваших чертежах должны присутствовать эскизы внешнего вида и поэтажные его разрезы, а также схемы заливки фундамента, сборки стен, кровли, пола, межэтажных перекрытий.

На заметку
Главная ценность в том, что готовые проекты каркасного дома бесплатно – огромное количество чертежей и схем, которые дают наглядное представление о строительстве, позволяют строить самому и контролировать процесс, если работу выполняют наёмные рабочие.
