Как выложить цоколь из кирпича под газобетон и нужен ли он?

Виды и назначение цоколей

Стены цокольного этажа – это не что иное, как фундамент дома, принимающий на себя всю его нагрузку.

А у фундамента есть и собственные функции:

• Компенсация усадки грунта от давления на него массы дома;
• Изоляция внутренних помещений и нижних элементов стен от влаги;
• Теплоизоляция подполья и перекрытий первого этажа;
• Устройство вентиляции подземных помещений и пространства под перекрытиями;

Качественная вентиляция подполья – защита от сырости и плесени в доме

Повышение нижнего уровня наружной облицовки стен с целью их защиты от механических повреждений и грязи.

Наконец, дома с высоким цокольным этажом просто смотрятся эффектнее и выше

Исходя из приоритетной важности той или иной функции, решают, какой делать высоту цоколя, из чего его возводить и какую конструкцию предпочесть

Материалы для возведения цоколя

Стены цокольного этажа от пола до уровня земли делают монолитными из армированного бетона, либо возводят из бетонных фундаментных блоков. Из этих материалов их можно строить целиком, до перекрытий первого этажа, но есть ещё и вариант с кирпичной кладкой или кладкой из стеновых бетонных блоков выше уровня земли.

Наращивание высоты цоколя кирпичом применяют и в том случае, когда нескольких уложенных рядов фундаментных блоков не хватает до достижения нужной отметки, а ещё один ряд будет лишним. Так или иначе, инструкция по возведению фундаментов требует его выведения выше уровня земли бетоном. Это связано с тем, что кирпич по сравнению с ним обладает гораздо меньшей устойчивостью к влаге.

Фото стен цоколя с кирпичной кладкой до проектной отметки

Конструктивные особенности

По отношению к фасадным стенам дома различают цоколь разного исполнения: выступающий, ровный и западающий.

На схеме различия хорошо видны

Вид цоколя	Описание
Выступающий	Его толщина больше толщины стен. Такой цоколь делают для деревянных и каркасных домов. Чем выше он будет, тем лучше стеновые материалы будут защищены от влаги и гниения. Но выступ и вертикальную часть цоколя необходимо тоже защищать от осадков устройством отливов по всему периметру. Для кирпичных и каменных стен делать цоколь выступающим экономически невыгодно.
Ровный	Толщина стен и цоколя одинакова. Решение популярное, но двух- или одноэтажные дома с высоким цоколем вровень со стенами часто страдают от сырости, если он не отделан надежными и долговечными влагостойкими материалами.
Западающий	Когда цоколь уже, чем стены, они нависают над ним, тем самым надежно укрывая гидроизоляционный слой от осадков. Причем, чем ниже цоколь, тем лучше он защищен. Этот вариант самый долговечный и выгодный в экономическом отношении.

Вообще гидроизоляции как подземной, так и надземной части цоколя уделяется особое внимание, так как от её качества зависит не только комфортный микроклимат внутри, но и прочность и надежность всего здания. Цокольный этаж в разрезе – устройство гидроизоляции

Цокольный этаж в разрезе – устройство гидроизоляции

Особенно важно защитить подземную часть от грунтовых вод. Для этого применяют несколько слоев изоляции, которые для надежности прослаиваются битумом или мастикой

Понятно, что чем глубже подземная часть, тем больше материалов и финансовых затрат потребуется для гидроизоляции по всему периметру.

С другой стороны, если основная часть цокольного этажа будет возвышаться над землей, то возрастут затраты на его декоративную отделку.

Глубина основы для двухэтажного дома из пенобетонных блоков.

Высота фундамента для двухэтажного дома из газобетона.

Факторы, влияющие на расчет глубины

2. Для мягких, непучинистых почв достаточно мелкозаглубленного ленточного фундамента. Если подошва планируется на пучинистом грунте или коэффициент залегания выше нормы, используют свайный или столбчатый вариант.

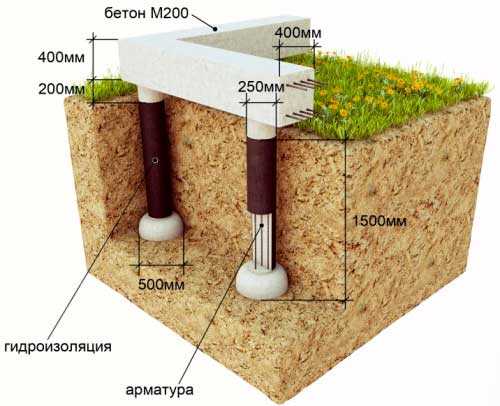

Столбчато-ленточный фундамент технология ТИСЭ.

4. Глубина зависит от показателя промерзания грунта. Поэтому климатические особенности региона также важны. Более всего низкая температура влияет на пучинистые почвы.

5. Уровень залегания вод – еще один важный фактор. Если грунтовые жидкости находятся близко к поверхности, то ленточное основание будет неэффективным.

6. Для зыбкой почвы подходит фундамент плиточного типа. Благодаря особенностям он получается плавающим, не боится разрушений. Но такой вариант пригоден для малых нагрузок.

Высота фундамента.

Выяснив все необходимые показатели, можно определиться с типом основы:

2. В случае имеющихся на территории непучинистых почв, которые находятся на расстоянии более 2 метров вниз, устанавливают опоры из монолитного бетона или блоков для столбчатого фундамента.

3. При сооружении свайного основания железобетонные шпунты забивают на глубину около 6 м с учетом промерзания. Эта технология обеспечивает прочность и способность выдерживать все здание даже в холодном климате.

Рекомендации по расчету

• Чтобы выяснить особенности грунта, можно воспользоваться специальной картой. Если поблизости имеется водоем, вздутие окажется значительно больше, чем ожидалось.
• Идеальным условием для любого основания считают ситуацию, когда грунтовые воды находятся выше глубины промерзания, так как во время холодов пересекающиеся источники застывают и поднимают почву, что чревато трещинами.
• Неотапливаемые подвалы подразумевают закладку на 10% ниже уровня промерзания, остальные – на 30% выше.

Чтобы рассчитать глубину закладки, можно воспользоваться таблицей (с учетом примерной обшей нагрузки на двухэтажный дом из пеноблока в 35 000 кг):

Действительно рабочий законный способ экономии.

Это нужно знать каждому!

Рекомендация: Хорошая статья,дает общее понятие о высоте фундамента двухэтажного дома. В реальности высота фундамента определяется конструктивном дома и эстетическим взглядом владельца. Тем не менее, нужно иметь деньги для более высокой высоты.

Параметры выбора высоты цокольного этажа

В строительных нормах и правилах дается ряд указаний по проектированию и обустройству зданий. Вряд ли частному застройщику необходимо досконально изучать эти документы, особенно если и проектированием, и строительством будут заниматься специалисты.

СНиП

Но на случай такой заинтересованности приведем основные документы. Это:

• СНиП (жилые помещения, цокольный этаж) под номером 2.08.01;
• СНиП (цокольный этаж общественных зданий и сооружений) под номером 2.08.02

«Чистая» высота

Высота помещений в цокольном этаже от уровня чистого пола до потолка выбирается в зависимости от назначения – от того, будет ли этот этаж использоваться только для технических нужд, или он предназначен для увеличения жилой площади.

Котельная в полуподвалеЦокольный этаж – высота потолка для жилых помещений должна быть 210 см и более

Понятно, что чем выше цоколь, тем выше и цена его возведения, затраты на изоляцию и отделку. Но деньги можно заработать всегда, а вот изменить высоту уже построенных помещений будет невозможно. И об этом при экономии на данном этапе в будущем наверняка придется пожалеть.

Высота над уровнем земли

Второй важный аспект – каким делать цокольный этаж: высота над землей и величина заглубления. Она зависит не только от общей высоты помещений, но и от других факторов.

Этажность дома и площадь застройки. Если она небольшая и этаж один, то за счет полуподвала можно вдвое увеличить жилую площадь коттеджа. Но здесь нужно учитывать и внешний вид: слишком большая высота цоколя у одноэтажного дома визуально может испортить архитектурную композицию.

Площадь дома значительно увеличена за счет цокольного этажа и мансарды

Климатические условия: температура в холодное время года, обильность осадков. Чем больше заглублен цоколь в грунт, тем лучше в нем удерживается тепло. Но высокий снеговой покров может перекрывать низко расположенные оконные проемы и продухи.

Для окон в низких цоколях приходится делать приямки и защищать их козырьками

Уровень грунтовых вод. Цокольный этаж при высоких грунтовых водах лучше максимально выносить вверх, чтобы защитить конструкции от их агрессивного воздействия.

При высоком стоянии грунтовых вод устройство цокольного этажа может обойтись очень дорого

Наличие автономного выхода на улицу. В целях пожарной безопасности он необходим, когда высокий цокольный этаж в коттедже используется для увеличения жилой площади. Если он сильно заглублен, устройство выхода затрудняется, так как к нему должен вести спуск с проектной отметки земли. А такие углубления весной заливаются талыми водами, которые проникают в дом.

Вход в полуподвал с улицы

Учесть и сопоставить все эти факторы с требованиями нормативных документов – задача непростая. Именно поэтому проектирование и строительство высоких цокольных этажей должно выполняться профессионалами на основании точных расчетов.

Сэкономив и сделав все своими руками, впоследствии можно получить большие проблемы с эксплуатацией полуподвала.

Высота и гидроизоляция цоколя для трехслойной стены

В трехслойной стене на границе утеплителя и облицовки возможно появление воды. Для защиты выполняют дренажные отверстия и дополнительную вертикальную гидроизоляцию.

В трехслойной стене с облицовкой из кирпича или с вентилируемым фасадом на границе между утеплителем и облицовкой может появляться вода. Вода появляется при конденсации паров воды, в результате паропроницаемости материала стены, или попадает с наружной поверхности облицовки при увлажнении её, например, косым дождем. Возможно и аварийное замачивание при различных дефектах облицовки, кровли и т.п.

По указанным выше причинам, вода на границе утеплителя и облицовки может появляться, как в стенах с вентилируемым зазором, так и без него. Как в стенах с полимерным утеплителем, так и в стенах с утеплителем из минеральной ваты.

Капли воды стекают вниз и собираются на горизонтальной гидроизоляции цоколя.

Конструкция облицовки должна давать возможность стекать воде из зазора. Для этого, например, в кирпичной облицовке не заполняют раствором часть вертикальных швов нижнего ряда кладки. Дренажные отверстия в кладке оставляют через каждые 0,8-1 м.  Вода через эти отверстия имеет возможность стекать наружу, не накапливаясь на горизонтальной гидроизоляции цоколя.

При наличии между утеплителем и кирпичной облицовкой вентилируемого зазора, эти же отверстия служат и для входа воздуха в вентилируемый зазор.

Чтобы вода с горизонтальной гидроизоляции цоколя не могла протечь внутрь дома рекомендуется дополнительно устраивать вертикальную гидроизоляцию между утеплителем и стеной на высоту примерно 15 см.

Дом из газобетона: характеристики и особенности блоков

Использование в строительстве зданий мелкоячеистых бетонов позволяет решать задачи по теплоизоляции и снижению общего веса конструкции.

Газобетонные блоки отличаются пористой структурой, и эта особенность определяет ряд их достоинств:

• 1. Низкий вес, позволяющий уменьшить нагрузку на основание.
• 2. Высокие теплоизоляционные характеристики – наличие воздуха в порах сокращает потери энергии. При правильном расчете толщины стен можно обойтись без монтажа утеплителя.
• 3. Пористая структура материала обеспечивает качественную звукоизоляцию.
• 4. Экологичность – газобетон производится автоклавным способом из песка, цемента, извести. В его составе нет вредных или опасных компонентов.

Внимание! Один из недостатков ячеистых блоков – высокое поглощение влаги. Устранить его можно внешней отделкой материала.. Несмотря на малый вес, газобетонные блоки требуют надежного основания

Они плохо переносят нагрузку на разрыв, поэтому из-за проседания фундамента могут возникнуть трещины.

Несмотря на малый вес, газобетонные блоки требуют надежного основания. Они плохо переносят нагрузку на разрыв, поэтому из-за проседания фундамента могут возникнуть трещины.

Общая схема строительства цоколя из газобетона

После того как выстроен фундамент, приступают к сооружению цоколя. Причем основание полностью соответствует всем требованиям здания из газобетона. Оно должно быть жестким, устойчивым. Расчеты учитывают грунт на участке. Это объясняется тем, что у газобетона нет достаточной пластичности, поэтому блоки могут быстро разрушиться из-за деформирования.

Выкладывать первый ряд блоков требуется на высоте не меньше 50 см от уровня почвы. Необходим раствор из цемента и песка, который поможет расположить блоки на едином уровне. Потом требуется выровнять поверхность по горизонтали. Затем используется гидроизолирующий материал. Его ширина не должна быть больше, чем у стены. Укладывать полагается у самого высокого угла здания. Шов необходимо делать минимальным по ширине.

Цоколь полагается обработать цементной штукатуркой. Необходимо оставить места для вентиляции подвала. Еще одна важная деталь конструкции — отмостка. Она тоже противодействует неблагоприятным факторам внешней среды. Основная функция — дополнительная защита фундамента и цоколя.

Отмостку полагается сооружать по периметру конструкции. Ширина — 1-2 м, а высота — до 12 см. Обязательным требованием является уклон от постройки.

Внешнюю сторону цоколя из газобетона полагается накрыть мембраной, которая будет отталкивать воду. Благодаря этому жидкость из грунта не попадает внутрь. Дополнительно используют отделку разного типа.

Ход работ будет следующим:

1. Установить гидроизоляцию фундамента. Рекомендуется использовать битумную мастику и рулонные материалы. Боковые стороны лучше всего покрыть праймером с глубоким действием.
2. Выставить углы. Выложить блоки и проверить горизонтальность и вертикальность. Между элементами можно натянуть шнур, чтобы было легче выравнивать.
3. Приготовить раствор из цемента и песка. Понадобится 1 часть первого и 3 либо 4 части второго. Это зависит от марки цемента, вязкости состава и выбора работника.
4. Перевязать горизонтальные и вертикальные швы. От этого зависит надежность кладки. Лучше всего использовать для цоколя многорядную либо порядную перевязку. Если используют для стен газобетон шириной в 3,75 см, то под блоки выкладывают по 1,5 кирпича. Для прочности чередуют тычковые и ложковые ряды. Лучший вариант перевязки — многорядный. Он подходит для кладки, которая в высоту будет около 100-200 см.
5. Толщина швов горизонтального типа должна быть 13-15 мм. Через каждые 3-4 ряда полагается контролировать уровень.
6. На всех наружных стенах оставить небольшие отверстия для вентиляции. Они должны быть по 15 см в ширину и высоту. Такие отверстия называют продухами. Их необходимо делать через 15 см от отмостки. Между продухами должно быть по 3 м. Они предотвратят появление плесени в подвале.

Чтобы не было деформаций, рекомендуется армирование. Через каждые 4-5 рядов нужно выкладывать сетку из тонких металлических прутьев либо проволоку. Покрывать их раствором.

Подготовка фундамента

Особенностью газобетонов является не только максимальная лёгкость, но и высокие показатели гигроскопичности. Любое ощутимое повышение уровня влажности провоцирует потерю строительным материалом теплоизолирующих свойств, поэтому дома из газобетонов в обязательном порядке возводятся на цоколе, как правило из бетона или кирпича.

СправкаОсновное назначение цоколя — защита стен от атмосферных осадков, таких как снег и дождь, а также от влаги, которая поступает от земли посредством капиллярного подсоса.

Высота цоколя для дома из газобетона определяется исходя из глубины залегания грунтовых вод, среднего количества и характера выпадаемых осадков. Она должна быть выше среднего уровня снежного покрова для данной местности.

Так для Московского региона средняя высота снега достигает максимума в феврале и в среднем составляет 25-35 см на открытых участках и 40-45 см — на защищенных. Защитой могут выступать заборы, соседние сооружения и растительность. Исходя из этого 40 см цоколя будет достаточно.
Ещё на высоту цоколя влияет эстетический внешний вид здания, количество и высота ступеней, исполнение продухов. А также наличие или отсутствие подвальных и полуподвальных помещений, расположение коммуникаций в подполье.

Внимание!Не забудьте выполнить отсечную гидроизоляцию с помощью любого рулонного материала на битумной основе. При использовании менее прочного рубероида рекомендую уложить его в 2 слоя.. Гарантией качественной кладки будет применение отсечной гидроизоляции, что станет дополнением стандартной гидроизоляции фундаментного основания

Гарантией качественной кладки будет применение отсечной гидроизоляции, что станет дополнением стандартной гидроизоляции фундаментного основания.

Нужен ли дому цоколь?

Цоколь — это надземная часть фундамента. Это довольно сложный узел, где сходятся и примыкают друг к другу вертикальные (цоколь, стены) и горизонтальные (полы и перекрытия) конструкции дома.

Правильное устройство, гидроизоляция и утепление цоколя — необходимые условия для строительства долговечного, экономного и теплосберегающего дома.

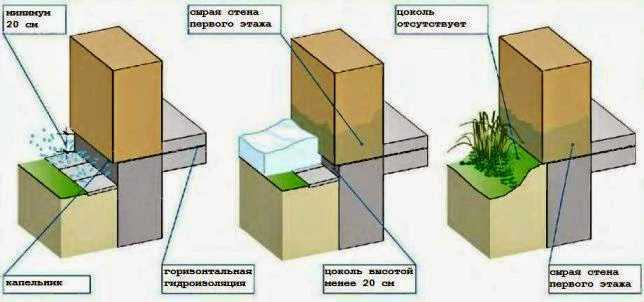

Ниже на рисунке наглядно видно, что будет, если у дома очень низкий цоколь.

Цоколь высотой не менее 20 см. защищает стены от влаги (на рисунке слева) Низкий цоколь и отсутствие цоколя приводит к увлажнению стены дома (на рисунке в центре и справа)

Высота цоколя частного дома должна быть не менее 20 см. При низком цоколе велик риск увлажнения стены дома. Стены будут увлажняться от брызг при ударе капель дождя о землю, при таянии сугробов снега, или от капиллярного подсоса влаги непосредственно из грунта.

Сырые стены теряют теплосберегающие свойства. Вода, замерзающая в стенах, постепенно их разрушает. На отделке стен снаружи и внутри дома появляется грязь, сырость, грибок и плесень.

В районах с высоким снежным покровом высоту цоколя лучше делать не ниже уровня устойчивого снежного покрова

Особенно это правило важно выполнять для домов с деревянными стенами

Для защиты стен дома от влаги, исходящей от земли, создают два рубежа обороны:

• • Увеличивают высоту цоколя, чтобы как можно дальше удалить стены дома от земли — источника влаги.
  • Устраивают гидроизоляцию стен дома и цоколя в опасной зоне воздействия влаги.

Высокий цоколь увеличивает стоимость строительства дома. Поэтому, в зависимости от конструкции стен и фундамента дома, стараются найти разумный компромисс между размерами цоколя и уровнем гидроизоляции.

Обязательно устраивают между цоколем и стеной дома горизонтальный слой рулонной гидроизоляции.

В некоторых случаях, которые рассмотрены ниже, необходимо делать дополнительную гидроизоляцию стен дома.

Для частного дома рекомендуется делать западающий цоколь. У западающего цоколя наружная поверхность стены выступает за границу цоколя примерно на 50 мм. Попадающая на поверхность стены вода стекает вниз и падает со стены мимо цоколя на отмостку. Такое решение не дает воде, стекающей по стене, попадать на горизонтальную гидроизоляцию и по ней затекать внутрь стены. Для лучшего отвода воды по нижнему обрезу стены закрепляют капельник.

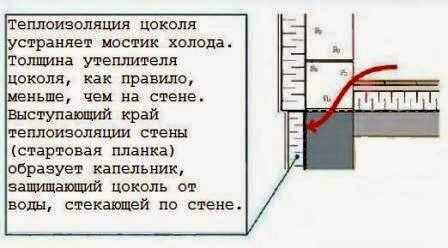

Следует заметить, что кроме влагозащитной функции, цоколь играет определенную роль в архитектурном облике дома. Дом на высоком цоколе выглядит более солидно и эффектно, а отделка цоколя может подчеркнуть красоту этажей дома.

Выбор материала для устройства цоколя под газобетон

К прочности и долговечности цоколя предъявляются повышенные требования, поэтому  выбирать материал для его возведения необходимо ответственно. Необходимую прочность конструкции обеспечат описанные ниже стройматериалы.

Полнотелый керамический кирпич

Строительный кирпич с маркой прочности М150-М250 – оптимальный вариант для возведения цоколя под газобетон. Керамические изделия обладают низкой гигроскопичностью (8-10%), высокой плотностью (1700-1900 кг/м3), выдерживают нагрузку 150-250 кг на кв. см поверхности.

Клинкерный кирпич обладает еще более привлекательными характеристиками (водопоглощение 1-6%, морозостойкость до 300 циклов, прочность до М500).  Благодаря стандартным размерам кирпича можно легко рассчитать ширину кладки и необходимое количество материала.

Плюсы красного кирпича:

• стойкость к воздействию влаги;
• высокая несущая способность;
• морозостойкость 50-100 циклов замерзания и оттаивания у керамических изделий;
• динамично противостоит деформационным нагрузкам при усадке;
• привлекательный внешний вид, в случае использования клинкера.

Фото 3. Керамический кирпич М200

Применение кирпича имеет несколько минусов: небольшие размеры потребуют большего времени на кладку, рядовые изделия нуждаются в отделке, возникают дополнительные финансовые расходы.

Монолитный бетон

Использование товарного бетона – популярный способ устройства цоколя. Этот вариант имеет весомые преимущества:

• 1. По показателям прочности и устойчивости к перепадам температур монолитная конструкция с армированием превосходит остальные варианты.
• 2. В железобетонном фундаменте монолитный цоколь будет его неотъемлемой частью.
• 3. Непосредственно заливка бетонной конструкции выполняется в короткие сроки.

Любой вариант имеет свои минусы. В этом случае потребуются значительные расходы на бетон, арматуру и последующее утепление холодного материала. Существенный недостаток конструкции – необходимость установки опалубки и продолжительный период ожидания, пока бетон наберет прочность (до 28 дней).

Фото 4. Цоколь из монолитного бетона

Застройщики часто прибегают к устройству комбинированного цоколя. Сооружение нижней части из монолитного бетона, а верхней – из полнотелого керамического кирпича позволяет оптимизировать затраты без потери прочности.

Газобетонные блоки

Ячеистый бетон, несмотря на высокое водопоглощение, тоже применяется при строительстве цоколя. Кладка конструкции ведется на клеевую смесь. Защиту стен от намокания обеспечивает обработка гидроизоляционным составом. Это может быть проникающая пропитка или битумная мастика, нанесенная на поверхность блоков с внутренней и наружной стороны. Оптимальный вариант – покрытие конструкции рулонной гидроизоляцией на основе битума.

Фото 5. Цоколь из газобетонных блоков

Гидроизоляция цоколя

Чтобы цоколь  достойно выполнял одно из своих предназначений — предохранение стен дома от влаги, необходимо тщательно выполнить гидроизоляцию цоколя.  В качестве гидроизоляции мы использовали рубероид, сложенный вдвое

 Очень подробно мы рассказывали об этом в статье, посвященной  кладке первого ряда блоков в разделе «Кладка стен» .  Обратите внимание, что слой гидроизоляции должен находиться ниже уровня будущего пола или наоборот: будущий пол нужно устраивать выше. чем расположен гидроизоляционный слой

Сегодня существуют много материалов, которые можно использовать при гидроизоляции цоколя. Выбор широк и разнообразен, все зависит от планируемой стоимости строительства. Поскольку наша цель — построить недорогой дом своими руками, мы довольствовались рубероидом, нисколько не потеряв в качестве строительства.

Подпишитесь на БЕСПЛАТНЫЙ  БОНУС «Восемь приктических приемов, которые необходимо применять при кладке стен из блоков»  кладка стен из газосиликатных блоков, при условии соблюдения определенных правил и знания секретов кладки, не будет представлять для Вас никаких трудностей.

Требования к цоколю из газобетонных блоков

Независимо от вида материалов фундамента дома, при планировании газобетонного цоколя необходимо соблюдать ряд требований, в том числе и к его высоте – не менее 0,8 метра.

Из-за низкой эластичности газобетонных блоков они подвержены быстрой деформации сооружения даже вследствие даже незначительных воздействий. Потому необходимо сделать основание для цоколя максимально устойчивым к давлению стен всего сооружения, не забыв провести гидроизоляционные работы;
При монтаже блоков необходимо особенно тщательно контролировать выравнивание по горизонтали первого ряда, уложенного на раствор. Оптимальным вариантом будет исполнение всех работ по возведению цоколя из газобетонных блоков – это исключит переходы материалов и снизит сложность выполняемых работ;
Необходимо оставить 0,5 м на гидро- и теплоизоляционную прослойку между цоколем и стенами котлована. Это просчитывается на этапе рытья котлована;
Пористая структура таких блоков способна впитывать как воду, так и раствор или клеевую смесь для монтажа. Во избежание этого все блоки при строительных работах необходимо обильно смачивать водой. Увлажненный блок гораздо меньше впитывает специальных растворов из-за насыщенности пор влагой;
Раствор и клеевая смесь застывают очень быстро, этот фактор необходимо учесть при планировании работ, к примеру, пригласить напарника или нескольких

По завершении монтажа цоколь покрывается цементным раствором;
Крайне важно после формирования цоколя провести гидроизоляционные работы и сделать отмостку. Она способна уменьшить количество воды у стен цоколя и не допустить проникновение влаги внутрь.

Последовательность работ по строительству цоколя из газобетона

Цоколь возводят после заливки фундамента. Его прочность и устойчивость придаст необходимую надежность всему строению, с учетом типа грунта на месте строительства.

Выстраивание углов

Все работы по строительству цоколя можно разделить на три вида – строительство стен подземного этажа, гидроизоляция и выставление углов.

Ошибки и недочеты бывают на любом из этих этапов, но именно на этапе выстраивания углов никаких недочетов допустить категорически нельзя! От углов начинается вся кладка стен, и просчет на этом этапе грозит обрушениям и дефектам всего дома.

Выставление углов начинается с выкладывания кирпичами ряда по всему периметру без раствора. Измеряется длина и ширина здания и диагонали. Если значения до миллиметра совпадают, то расчеты верны и можно приступать к строительным работам. В ином случае, необходимо заново выстроить углы.

Выбор вида цоколя

Кроме изоляционных работ, в утеплении и водонепроницаемости стен цоколя может помочь и его конструктивное исполнения. Здесь необходимо принять решение, каким будет основание здания: выступающим, западающим или вровень с землей.

Выступающее основание наиболее из всех подвержено воздействию воды, что требует особого выбора материалов и обязательного монтажа отливов.

Из-за такого количества требований оно не слишком распространено в строительстве. Цоколь единой плоскости с землей уязвим для проникновения воды, и не рекомендуется к использованию, особенно в случае с газобетонным материалом.

Западающий цоколь наименее затратен в материалах и не требует дополнительной защиты. Его гидроизоляция обеспечивает достаточную защиту и необходимую прочность поверхности. В частности, при возведении цоколей из газобетона стоит отдать предпочтение именно ему.

Монтаж газоблоков

Закладка первого ряда газобетонных блоков проводится, как правило, на высоте около полуметра от уровня поверхности земли. Для выравнивания укладывается песчаный слой с добавлением цемента.

Поверхность тщательно разравнивается, утрамбовывается и накрывается гидроизоляционным материалом. Требования к материалу, помимо его качества, минимальны – размеры этого слоя не должны превышать ширины стен готовой постройки.

Кладку начинают от самого высокого угла дома, стараюсь делать швы минимальными. По окончании данного этапа весь цоколь покрывается цементным раствором

Важно не забыть вентиляционные отверстия для проветривания подпольев

Отмостка

Следующим обязательным этапом является строительство отмостки, которая будет отводить воду от основания дома. Требования минимальны, но обязательны к соблюдению – ширина не менее метра, высота 15 см, и непременно выдержать небольшой уклон от дома к участку, это обеспечит естественный отвод воды.

Гидроизоляция и утепление

В случае нулевого этажа из газоблока гидроизоляция обязательна, в противном случае стены быстро разрушатся. Оптимальным будет использование нескольких видов гидроизоляционных материалов, к примеру, битума и мастики.

Мастика наносится по внешней поверхности всей стены, без пустот. Обработка внутри лишь усилит эффект. Защиту от проникновения влаги повысит использование рулонной изоляции, уложенной внахлест поверх мастики.

Чем более плотно внутри блока расположены ячейки, тем хуже общая теплоизоляция материала. По этим характеристикам газобетон существенно уступает пенобетону, чья плотность явно меньше. При строительстве подвала из пеноблоков, ему будет обеспечена хорошая теплоизоляция, но он не выдержит нагрузок всего дома.

Потому цокольный этаж из пеноблоков строят довольно редко, чаще обходясь погребом из газоблоков, со стенами увеличенной толщины.

Вывод

Цокольный этаж из газоблока является самым важным и сложным этапом реализации проекта жилого здания. Но при соблюдении несложных правил и строгому следованию технологии монтажа, служить такая конструкция будет долгие годы, не уступая другим постройкам из других материалов, а по теплоизоляционным показателям и превосходя их.

Утепление цоколя частного дома

Застройщики обычно всегда уделяют достаточно внимания утеплению наружных стен и полов первого этажа дома, но часто пренебрегают устранением мостиков холода в цокольном узле, по которым из дома уходит тепло.

Для устранение мостика холода в доме с полами по грунту цоколь утепляют снаружи на высоту не менее 1 м. вниз от уровня пола. Слой утеплителя заглубляют в грунт ниже отмостки.

При строительстве дома цоколь и подземную часть фундамента на глубину не менее 0,5 — 1 м. рекомендуется утеплять снаружи слоем утеплителя. Этот вариант утепления для разных конструкций стены показан на рисунках выше.

Товары для дачи и сада

⇆

Утепление цоколя и фундамента позволяет устранить или уменьшить глубину промерзания грунта в цокольном пространстве с деревянными  или бетонными полами по грунту, а также под подошвой фундамента. Это уменьшает воздействие сил морозного пучения грунта на конструкции дома.

Если дополнить вертикальную теплоизоляцию фундамента горизонтальной теплоизоляционной юбкой, то получим конструкцию теплоизолированного фундамента — лучшего для частного дома.

Кроме того, теплоизоляции цоколя ликвидирует мостик холода через цоколь и несущую часть стены в обход теплоизоляции пола и стены.

В однослойной стене пол поднимают на уровень второго или третьего ряда кладки. На этот же уровень поднимают вертикальную гидроизоляцию цоколя. 2 — гидроизоляция; 4-5 — штукатурка по сетке; 8 — отделка; 9 — пол по грунту

или слабо пучинистые, то задачи борьбы с силами морозного пучения не стоит. В этом случае необходимо бывает избавиться лишь от мостика холода через цоколь и несущую часть стены.

Чтобы устранить мостик холода в доме с однослойными стенами без утепления цоколя, необходимо поднять пол на уровень второго или третьего ряда кладки блоков наружной стены. Этого достаточно, так как материал однослойной стены имеет низкую теплопроводность.

Несущую часть двух- трехслойных стен обычно выполняют из материала с высокой теплопроводностью. Для ликвидации мостика холода в двух- трехслойных стенах можно закрыть утеплителем только верхнюю часть цоколя, на, примерно, 0,5 м. ниже уровня пола. Это увеличит длину пути теплового потока по цоколю.

Если цокольное пространство под домом не отапливается, то теплоизоляцией закрывают цоколь с двух сторон.

В многослойных стенах для устранения мостика холода закрывают теплоизоляцией одну наружную или обе стороны цоколя (для домов с не отапливаемым цокольным пространством или полами по грунту)

Для многослойных стен применяют еще один путь борьбы с мостиком холода. Нижние ряды кладки несущей части стены выполняют из стенового материала с низкой теплопроводностью. Уровень пола поднимают, аналогично тому, как это делается для однослойной стены.

Для утепления цоколя и подземной части фундамента лучше всего подходят плиты экструдированного пенополистирола (пеноплекс и др).

Удобно утеплять ленточные фундаменты. Конструкция свайных фундаментов с буронабивными (в т.ч. ТИСЭ) или винтовыми сваями больше приспособлена для холодного цоколя. Утепление таких фундаментов достаточно проблематично и дорого.

Цокольное пространство домов со свайными фундаментами обычно не утепляют. Конструкцию цокольного перекрытия и пола первого этажа дома на свайном фундаменте выбирают с учетом этого обстоятельства.

Технология кладки кирпичного цоколя

Наиболее распространенным вариантом оснований для домов из легких пористых блоков является ленточный фундамент. Продолжением конструкции чаще всего служит цоколь из красного кирпича. Такая кладка позволяет не только увеличить расстояние между газобетонными блоками и поверхностью земли, но и выровнять горизонтальный уровень.

До начала работ по возведению стен выполняется гидроизоляция основания. В качестве покрытия, отсекающего капиллярный подсос влаги из фундамента, используют рулонные материалы и битумную мастику. Боковые части рекомендуется обработать праймером глубокого проникновения.

Для строительства понадобится набор инструментов (рис. 2)

Рисунок 2. Инструменты для кладки кирпича

Ход работы:

Фото 6. Выкладывание углов цоколя

• 2. Рекомендуется приготовление цементно-песчаного раствора в пропорции 1:3 или 1:4, в зависимости от марки портландцемента М500, М400, М300 и предпочтений каменщика по вязкости раствора.
• 3. Надежность кладки обеспечивает грамотная перевязка горизонтальных и вертикальных швов. В зависимости от высоты цокольной части здания применяется порядная или многорядная перевязка. Обычно цоколь из кирпича под газобетон шириной 375 мм выкладывается в 1,5 кирпича по схеме, показанной на рис. 3. Прочность стены обеспечивается чередованием ложковых и тычковых рядов. Для этого потребуются элементы размером в 1/4, 1/2 и 3/4 кирпича. Многорядная перевязка – оптимальный вариант для кладки высотой 1-2 м.

Рисунок 3. Многорядная перевязка

• 4. Допустимая толщина горизонтальных швов – 12-15 мм. Контроль уровня кладки выполняется через каждые 3-4 ряда.
• 5. На всех стенах цоколя оставляются небольшие вентиляционные отверстия – продухи. Их размер обычно составляет 150×150 мм. Располагаются продухи на высоте 15 см от отмостки, с шагом по периметру цоколя – 3 м. Вентиляция обеспечивает воздухообмен и предотвращает появление грибка и плесени в подвальном помещении.

Фото 7. Продухи в кладке стен

Вертикальная и горизонтальная гидроизоляция

Заключительный этап возведения цоколя – гидроизоляция и облицовка. Пористый газобетон склонен к капиллярной подпитке влаги. Чтобы исключить увлажнение через кирпич цоколя, выполняется горизонтальная гидроизоляция. На верхний слой кладки кирпича укладываются полосы рубероидом, сложенные в два слоя. Хороший результат дает комбинация рулонной и обмазочной гидроизоляции.

Фото 8. Отсекающая гидроизоляция

Защиту от влаги боковых стен обеспечивают несколькими способами. Традиционным стало применение рулонной или мембранной гидроизоляции. Полотна материала на полимерно-битумной основе разогреваются и клеятся на поверхность кирпичных стен. При соблюдении технологии такая защита прослужит много лет.

Обмазочная изоляция представляет собой эластичные составы на основе битума или жидкого стекла. Они легко наносятся на поверхность цоколя при помощи валика. Покрытие надежно защищает от влаги, но чувствительно к механическому повреждению. Практичный и удобный вариант – проникающая гидроизоляция на основе полимеров. Применение составов не требует последующей отделки цоколя.
