Примыкание внутренних стен к наружным стенам.

Внутренние несущие стены и перегородки одно- двухэтажных домов выкладывают из полнотелого (глиняного или силикатного) кирпича, практически любой выпускаемой заводом марки.

Толщина внутренних несущих стен должна быть не менее 250 мм (в один кирпич), сечение столбов и простенков — не менее 250х380 мм.

Кирпичные перегородки выкладывают толщиной 120 мм (в 1/2 кирпича) и 65 мм (в кирпич «на ребро»).

При длине перегородок, выложенных из кирпича «на ребро» более 1,5 м, их армируют проволокой диаметром 2-4 мм через 2-3 ряда по высоте.

Примыкание внутренних стен к наружным стенам при неодновременном возведении их, можно выполнять в виде вертикальной многорядной или однорядной штрабы смотрите в разделе сайта «Устройство штраб из кирпича».

Устройство вертикальной штрабы с арматурными связями в месте примыкания другой стены показано на рис.1-1.

При выполнении кладочных работ используют следующие марки раствора:

• для кладки несущих стен и столбов — не ниже М-25,
• для кладки не несущих стен и перегородок — не ниже М-10.

Закладываемые в этих случаях в наружные стены стальные связи (арматура) для укрепления кладки выполняют из арматуры d=8 мм, которые располагают не реже чем через 2 м по высоте кладки, а также в уровне каждого перекрытия.

Однорядная (цепная) система перевязки

Как мы уже знаем, ряды бывают ложковыми и тычковыми в зависимости от того, как расположены в каждом из них кирпичи относительно фасада стены. Если кирпичи повернуты к фасаду своими короткими торцами (тычками) – такие ряды называют тычковыми. Если кирпичи в ряду лежать длинными сторонами параллельно фасаду, то такие ряды носят название ложковых.

Если вы подзабыли, что из себя представляют ложковые и тычковые ряды, то можете посмотреть, как они выглядят, на изображении ниже:

Цифрами на рисунке обозначены: 1 и 7 — тычковые ряды, 2-6 — ложковые ряды.При однорядной перевязке тычковые и ложковые ряды чередуются. Это очень надежный вид перевязки, обеспечивающий высокую прочность конструкции.Чаще всего цепная (однорядная) перевязка применяется в стенах, отделка которых облицовочным кирпичом не предусмотрена.На рисунке ниже показана схема цепной перевязки для стены толщиной в полтора кирпича:

Как видите, наружная верста первого ряда выкладывается тычками или ложками, а наружная верста следующего ряда – наоборот.Схема раскладки кирпичей в стене с цепной перевязкой для толщины в два кирпича показана на рисунке ниже:

В этом случае наружная и внутренняя верста нижнего ряда выкладываются тычками. Ряд идущий выше кладут из двух ложковых верст и тычковой забутки между ними.

Ход внутренних работ

Многослойное устройство изоляции – это гарантия защиты помещения от влаги. О том, как правильно выполнить весь комплекс работ можно узнать ниже.

Подготовка поверхности

Начинать надо с подготовки. Для этого полы и стены выравниваются. На пол можно залить стяжку, стены оштукатурить. Затем на все поверхности наносится капиллярная гидроизоляция с помощью кисти или валика. Слой изоляции 1-2 мм. Выжидаем, когда все просохнет. Дальше еще один такой же слой.

Укладка материала

Теперь можно использовать рулонный материал. Его полосы укладываются в виде корыта, то есть от верхнего края стены по полу и до верхнего края противоположной стены. Оптимальный вариант – уложить в два слоя, перпендикулярных друг другу с перехлестом. Рулонный материал можно заменить обмазочным.

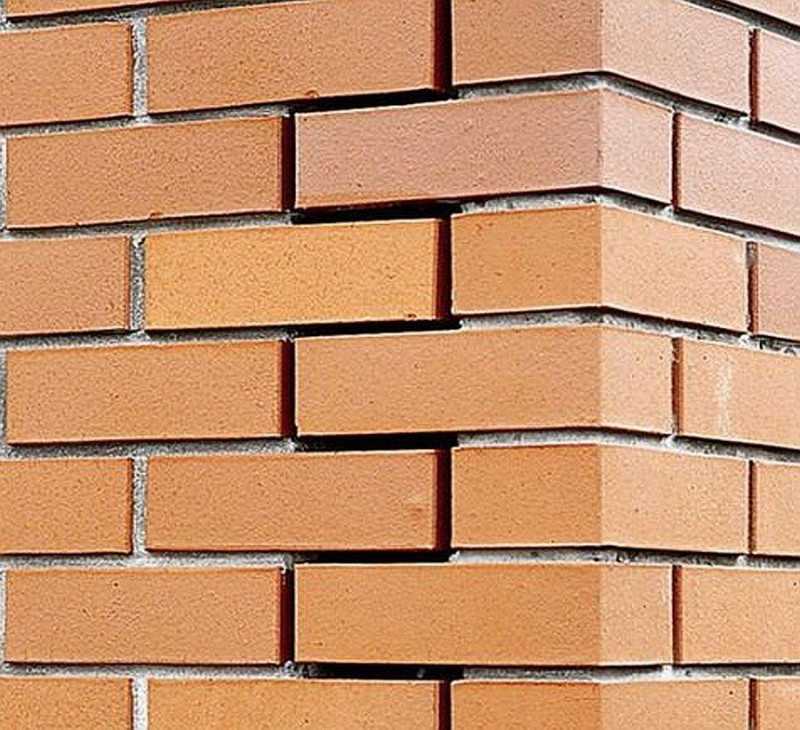

Как устроен деформационный шов фасада?

Наружный деформационный шов формируется на этапе возведения кладки. Его параметры зависят в первую очередь от температурной отметки, при которой осуществлялось строительство и типа кирпича. Толщина шва варьируется в диапазоне 1-2см.

Монтаж шва выполняется при помощи специализированных материалов.

Заполнение деформационных швов осуществляется с помощью:

• Жгутов.
• Пластичных герметиков.
• Бетонита.
• Эластичных наполнителей типа строительной пены.

Профессиональные строители отдают предпочтение специализированным герметикам. Их цена несколько выше прочих материалов, но в ходе эксплуатации они проявляют себя гораздо лучше.

Деформационный шов в кладке проще всего закладывать в ходе возведения стенки. Для этого от соседнего кирпича отступают расстояние, равное толщине деформационного шва. Затем щель, которая в итоге образовалась, заполняется гидроизолирующими материалами и герметиками.

Далее шов может быть задекорирован при помощи финишной штукатурки или покрыт другим отделочным материалом. Для создания дополнительной гидроизоляции шовчики иногда еще «забиваются» кусками минеральной сетки.

Для старых домов, уже эксплуатирующихся длительный период, деформационные швы монтируют по контуру образовавшихся трещин или резьбе. Чтобы углубить швы в такой ситуации, пользуются мощным перфоратором. Монтаж сходен с описанным выше монтажом при укладке кирпича, разница лишь в том, что трещины дополнительно стягиваются металлическими шпильками.

Организация термошвов

Схема деформационного шва.

Если говорить об облицовочном кирпичном слое трехслойных стеновых конструкций зданий, то можно отметить, что этот слой зимой практически не прогревается с внутренней стороны. Летом же, наоборот, подвергается значительному воздействию солнечных лучей.

В результате колебаний температуры в кирпичной кладке из-за изменений размеров материала могут возникнуть вертикальные трещины от термического напряжения. Для того чтобы препятствовать такому явлению, в стенах сооружений организуют вертикальные температурно-деформационные швы. Они выполняются от основания здания до верха, не затрагивая фундамент, поскольку он не подвергается значительным температурным воздействиям.

Следует отметить, что необходимость в организации таких швов возникает в тех зданиях, длина стен которых превышает 40 м. Если строение имеет стены, полностью сложенные из кирпича, то в них выполняется сквозной температурно-деформационный шов шириной до 20 мм. Прежде его заполняли просмоленной доской, обернутой для гидроизоляции рубероидом. Сегодня схема устройства такой прошивки другая.

Для климатических условий Москвы рекомендуется разрывать наружный слой трехслойных стен здания термическими швами через каждые 10 м. При устройстве стен из кирпича вертикальная расшивка рассчитывается по сторонам света. При этом прошивки с самым большим шагом организуют на северной стене здания, а с наименьшим – на западной. Разрез в стене заполняют экструдированным пенопластом. Он выполняет роль как гидроизолятора, так и защиты от продувания. Изнутри производится оштукатуривание слоем 30 мм. Снаружи шов заделывается цементным раствором. Предлагается 2 вида цементных растворов.

1. Полимерцементный, состоящий из 5 частей просеянного речного песка, 3-х частей цемента, 0,6 части эмульсии ПВА и 2-3 частей воды.
2. Цементно-латексный раствор изготавливают на основе стабилизированного латекса. Он содержит 5 частей сеяного речного песка, 3 части портландцемента, 0,8 части латекса и 2-3 части воды.

Марка морозостойкости портландцемента принимается не менее F75. Что касается горизонтальных температурно-деформационных прошивок, то они выполняются в многоэтажных сооружениях во всю толщину стен на уровне каждого железобетонного перекрытия. Их толщина 30 мм. При этом учитывается ограничение прогибов элементов перекрытия. Чтобы защитить горизонтальные термошвы от разрушительного влияния дождевой воды, на уровне межэтажных перекрытий необходимо предусмотреть водоотбойники.

Обследование трещин

В зависимости от напряженного состояния кладки различают четыре стадии ее работы. Первая стадия – напряженное состояние, не создающее в кладке повреждений; вторая стадия – появление незначительных волосяных трещин в отдельных кирпичах; третья стадия – при увеличении нагрузки трещины, объединяясь друг с другом и с вертикальными швами, расслаивают кладку на отдельные швы; четвертая стадия – разрушение кладки

В связи с этим очень важно уже на первых двух стадиях установить причины появления трещин в кладке. Трещины выявляют путем визуального осмотра поверхностей, а также выборочного снятия с конструкций защитных или отделочных покрытий

Следует определить положение, форму, направление распространения по длине, ширину раскрытия, глубину, возраст, а также установить, продолжается или прекратилось их развитие.

Визуальное обследование заключается в осмотре трещин. Высоко расположенные трещины рассматривают в бинокль. Чистая поверхность разрыва свидетельствует о недавнем происхождении трещины, загрязненная – о длительном

Особое внимание следует уделить выявлению трещин, совпадающих со швами кирпичной кладки, так как их достаточно трудно обнаружить

Для определения раскрытия и глубины трещин в настоящее время существует ряд приборов, из которых наиболее удобным в полевых условиях является набор щупов, предпочтительно игольчатого типа (или шаблонов с нанесенными штрихами соответствующей толщины), а также более сложные приборы – щелемеры и трещиномеры (рис. 2).

Рис. 2. Щелемер механический трехосевой (а) и струнный (б)

Важными показателями являются время появления трещин и внешние обстоятельства, которые могли быть причинами деформации здания. Картина повреждений стен значительно усложняется при возникновении трещин от разных причин и в разное время, поэтому для их анализа необходимо иметь материалы по инженерно-геологическим условиям, истории проектирования, строительства и эксплуатации здания, по расположению подземных сетей.

Результаты обследования трещин необходимо представлять наглядно. Трещины наносятся на схемы фасадов, стен внутренних помещений, развертки стен.

Для наглядности схема может быть выполнена в аксонометрии. Трещины нумеруются, указывается их длина, размеры (ширина раскрытия, глубина), засекается их начало на данный момент времени, указываются места и номера прилагаемых фотографий. При длительных наблюдениях в месте наибольшего развития трещины устанавливаются деформационные марки (маяки).

Маяк представляет собой пластину длиной 200… 250 мм, шириной 40…50 мм и высотой 6…10 мм, наложенную поперек трещины (рис. 3). Предпочитаемый материал маяка – гипс или цементно-песчаный раствор.

Рис. 3. Гипсовый маяк

В качестве маяка используют также две стеклянные или металлические пластинки, закрепленные одним концом каждая с разных сторон трещины, или рычажную систему. Разрыв маяка или смещение пластинок по отношению друг к другу свидетельствует о развитии деформаций. В сухих помещениях допускается установка маяков из бумажных полос.

Маяк устанавливают на основной материал стены, удалив предварительно с ее поверхности штукатурку.

Рекомендуется размещать маяки также в предварительно вырубленной штрабе. В этом случае штрабу заполняют гипсом или цементно-песчаным раствором.

Расположение трещин схематично наносят на схему развертки стен, отмечая номера и дату установки маяков.

Осмотр маяков производят через неделю после их установки, а затем не реже одного раза в месяц. При интенсивном трещинообразовании обязателен ежедневный контроль. При наблюдении за развитием трещины по длине концы трещины во время каждого осмотра фиксируют поперечными штрихами. Рядом с каждым штрихом проставляют дату осмотра. В журнале наблюдений фиксируют номер и дату установки маяка, место и схему расположения, первоначальную ширину трещины, изменение со временем длины и глубины трещины. В случае деформации маяка рядом с ним устанавливают новый, которому присваивают тот же номер, но с индексом. Маяки, на которых появились трещины, не удаляют до конца наблюдений.

Если в течение 30 суток изменение размеров трещин не будет зафиксировано, их развитие можно считать законченным, маяки можно снять и трещины заделать.

Кладка примыканий стен при однорядной перевязке швов.

Примыкание стен выполняют так, как показано на рис.1. В 1-ом ряду кладку примыкающей стены пропускают через основную стену до её лицевой поверхности и заканчивают тычками и трёхчетвертками, если для соблюдения перевязки применяют трёхчетвертинки и четвертинки.

Схема кладки примыканий кирпичных стен в 2 и 1,5 кирпича при однорядной цепной перевязке швов показана на рис.1.

Либо пропускаемую кладку заканчивают одними трёхчертинками (см. рис.1).

Схема кладки примыканий кирпичных стен в 2,5 и 2 кирпича при однорядной цепной перевязке швов показана на рис.2.

Во 2-ом ряду к ложкам основной стены примыкает ряд примыкающей стены (см. рис.2).

Другой способ сопряжения стен с использованием четвертинок показан на рис.3… рис.8.

Схема кладки примыканий кирпичных стен в 1,5 и 1 кирпич при однорядной цепной перевязке швов показана на рис.3.

Схема кладки примыканий кирпичных стен в 2,5 и 2,5 кирпича при однорядной цепной перевязке швов показана на рис.8.

Кладка примыканий стен при многорядной перевязке швов.

Примыкание стен при многорядной системе перевязки швов выполняют так же, как при кладке пересечения стен.

Часто кладку наружных стен выполняют из обыкновенного глиняного кирпича толщиной 65 мм или двойного кирпича (камней) толщиной 138 мм, а кладку внутренних стен — из модульного кирпича толщиной 88 мм. При этом примыкание внутренних стен к наружным перевязывают через каждые три ряда кирпичей толщиной 88 мм.

Тонкие, в полкирпича или один кирпич, стены внутри зданий кладут после кладки наружных капитальных стен. Для присоединения их в капитальной стене устраивают паз, в который заводят тонкую стену. При отсутствии в проекте особых указаний паз делают глубиной в полкирпича.

При многорядной системе перевязку обеспечивают укладкой через ряд четвертинок кирпича (1/₄ кирпича). Число четвёртинок зависит от толщины примыкающей стены.

Схема кладки примыканий кирпичных стен в 1,5 и 1 кирпич при многорядной цепной перевязке швов показана на рис.9.

Схема кладки примыканий кирпичных стен в 1,5 кирпича при многорядной цепной перевязке швов показана на рис.10.

При многорядной системе перевязку обеспечивают также и укладкой через ряд трёхчетвёрток (3/₄ кирпича). Число трёхчетвёрток зависит от толщины примыкающей стены.

Существует и иной способ сопряжения стен, когда паз не оставляют, а в швы капитальной стены в процессе кладки для связи с примыкающими стенами закладывают арматурные стержни (см. рис.1-1).

Материалы для гидроизоляции

Гидроизоляционные материалы на рынке представлены большим ассортиментом. Всех их можно условно разделить на несколько категорий. Все зависит от способа нанесения и от принципа действия: обмазочные, гидрофобные (инъекционные), оклеечные (рулонные), проникающие. Далее рассмотрим, чем и как сделать гидроизоляцию подвала в частном доме

Особое внимание уделим выбору материалов, их точному назначению и способу нанесения на узлы конструкций дома

Горизонтальное расстояние до следующего из этих меньших колец оценивается в 4 фута. Существует внешняя лестница, ведущая через эти кольца к окулу. Известно, что самые древние микенские гробницы в Греции были сделаны с помощью перевязанных каменных плит друг над другом. Следуя этому примеру в истории, вполне вероятно, что римляне использовали этот принцип в размещении одного шага на другом при построении этого участка купола. Цементирующие материалы должным образом отверждены и получили прочность для поддержки следующего верхнего кольца.

Типы швов

В зависимости от своего назначения деформационный шов в стене может быть температурным или усадочным.

Стенка из кирпича длиной в 10м при перепадах температур от -300 до +300С уменьшается и увеличивается в длину на 0,5-1см. Чтобы компенсировать такие движения, требуются тепловые (или температурные) швы.

Ширина таких швов зависит от температурного режима местности и обычно составляет 1-2см. Чтобы швы не продувались, их заполняют специальными материалами.

Усадочные швы

Если вы сомневаетесь, нужен ли деформационный шов, подумайте о том, что именно он может спасти стены вашего дома от разрушения. В результате образования даже небольших трещин в облицовочном кирпиче может произойти повреждение внутреннего утеплительного слоя. Это повлечет за собой значительное снижение теплоизоляционных качеств прослойки, а также рост патогенной флоры в виде грибков и плесени в результате попадания влаги внутрь фасадов.

Способы гидроизоляции

В первую очередь необходимо решить, с какой стороны будет проводиться гидроизоляционный процесс: изнутри или снаружи. Оптимальный вариант – снаружи.

Вход в полости проходит через 3 -6 проход снаружи. Внешняя высота круговой стены составляет 104 фута, что кажется удивительным, если смотреть со стороны двери. Это высота около 7-этажного офисного здания. Верхний карниз на стене имеет выступ около 3 -8, служащий эффективным щитом дождя для облицовки кирпича. Карниз выполнен из мрамора и хорошо выветрился. Эта круглая стена разделена двумя нижними карнизами. Один находится на высоте 40 -4 над полом, а другой выше на 71 -6 от пола. Последний служит пружинной линией для купола.

Секция стены становится намного толще над вторым карнизом, когда купол отходит от линии стены. Характеристика всех римских стен того времени, стена была связана со специальным горизонтальным слоем кирпичной кладки каждые 3 -11. Эти курсы склеивания состоят из черепичных кирпичей, называемых бипедалями, которые полностью простираются через стену. Кирпичная работа по обеим сторонам стены была поднята с размещением бетона. Это будет объяснено в последующих разделах.

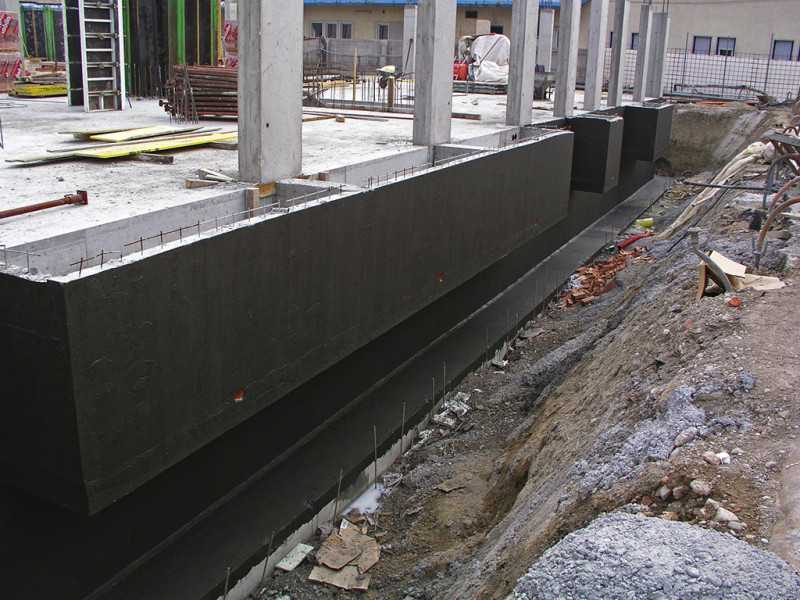

Наружная

Еще на стадии сооружения фундамента стоит обеспечить его защиту от влаги. Вариантов здесь несколько:

1. Обмазочная.
2. Штукатурная.
3. Оклеечная.

Один из оптимальных вариантов: нанести на стенки фундамента штукатурный раствор, обработать его горячим битумом, а затем рядом поднять стенку в полкирпича. В дополнение заливаются отмостки шириной 1,5 м, монтируется ливневая канализация.

Защита стен от влаги

Состав стены был задокументирован Ютландским археологическим обществом 13 и Лугли 14; Они согласны вполне разумно. Нижняя часть около уровня пола состоит из чередующихся слоев травертиновых фрагментов и фрагментов туфа в ступке извести и пуццолана. Среднее расположение стены было чередующимся слоем кусков туфа и сломанной плитки или кирпичей в том же самом растворе. Верхний уровень стены состоит из бетона преимущественно из сломанного кирпича в ступке. Стена была сделана легче, поскольку она была сделана выше, замечательный пример градации в их инженерном планировании.

Внутренняя

Внутренняя гидроизоляция подвалов производится в том случае, если наружная была выполнена некачественно или уровень грунтовых вод настолько высок, что создает большое давление на стенки фундамента. Они, в свою очередь, не могут выдержать напора воды. Хотя и атмосферные осадки создают условия проникновения влаги внутрь подвального помещения. Существует три основных типа изоляции подвалов изнутри:

Купол представляет собой интересную и сложную функцию для описания, поскольку ее конфигурация настолько необычна с обеих сторон. Радиусы купола 71 -2, которые служат основой для оригинального дизайна. Это указывается на то, что между специалистами, которые продолжают изучать Пантеон, существуют конфликты. В этом случае предыдущая цифра кажется адекватной.

Относительная толщина купола снижена с 19 -8 у основания до почти 5 футов в верхней части. 16. На внешней поверхности есть серия из семи ступеней на полпути вверх по куполу, а затем линия купола переходит в круговую линию. На внутренней поверхности купол содержит серию из 5 полос из вафельных депрессий, называемых кассами. Есть 140 казней, которые требуют специального формования для формы вафли. В середине точки контур купола изменяется от этих казней до круговой линии. В центре купола находится большое отверстие, окулус.

1. Противонапорная.
2. Безнапорная.
3. Противокапиллярная.

Первая используется, если УГВ выше пола подвала. Вторая, если количество выпадающих осадков в регионе достаточно большое. Третий вариант – это так называемая . Она (самая современная) сегодня используется чаще всех остальных при любых условиях эксплуатации здания.

Наружные кольца неравномерны, имеется 7 колец, а измерения, масштабированные по чертежам купола, должны быть чисто описательными. Первое кольцо имеет внешний край, расположенный на центре главной стены. Кажется, он имеет толщину около 5 футов с горизонтальным расстоянием до следующего кольца примерно на таком же расстоянии. Остальные 6 ступенчатых колец входят вовнутрь, подобно размещению серии машинных шайб, один над другим, причем их диаметры уменьшаются, когда они сложены. Высота этих 6 колец варьируется, и в среднем они оцениваются в 2 — 6.

Расстояние между деформационными швами

Согласно стандартам, наличие деформационного шва обязательно в месте, наиболее подверженном деформационным изменениям (армированные и стальные конструкции, разного рода отверстия и проемы). Разумеется, швы не делаются у каждого проема. Чтобы выяснить необходимость их обустройства в каждом конкретном случае проводится довольно сложный профессиональный расчет.

Швы также допускается оформлять и не производя расчеты

В таком случае очень важно соблюдать максимально допустимый зазор между швами

Деформационный шов и расстояние между ними в зависимости от температурных показателей можно посмотреть в таблице.

Как мы видим, минимальный показатель расстояния между швами составляет 35м. Вряд ли в частном строительстве возводятся стены такой длины. В связи с этим можно заключить, что для кирпичных частных домов обычно температурные швы не требуются.

Однако отметим, что в данном случае рассматривается исключительно кирпич. Если речь идет о стенках из бутобетона, то данные показатели уже нужно делить на 2. А то означает, что стоит задуматься об обустройстве температурно-деформационных швов.

В целом, при определении месторасположения швов отталкиваются от свойств грунта и видимых повреждений на стенах (если они уже образовались).

Очевидно, что слабые, неустойчивые грунты будут провоцировать движения фундамента и стен. Обычно в первую очередь страдают участки, находящиеся вблизи углов зданий. По этой логике можно формировать швы в диапазоне 0,4-1м от угловой точки.

Не всегда при образовании трещин в стенке дома нужно сразу же бросаться и делать температурные швы. Понаблюдайте за ними в течение некоторого времени. Если рост трещин не будет наблюдаться, то просто заделайте их. Тестирование трещин проводится при помощи наклеенных на них полос бумаги. Если она не порвется в течение длительного времени, то это означает, что трещины не опасны.

Оклеечные

Может быть использована как снаружи, так и изнутри. Чаще всего ее применяют снаружи. Для этого стенки фундамента подготавливают: выравнивают до перепада в 2 мм, обрабатывают битумной эмульсией, затем укладывают рулоны (рубероида, толи и прочих) полосами внахлест. Обработка швов производится непрерывно, то есть нельзя стыковать две полосы на стыке двух плоскостей. Рулонная гидроизоляция очень чувствительна к механическим нагрузкам, поэтому специалисты советуют устанавливать к фундаменту прижимную стенку из кирпича. Так поступают и с рубероидом, и с гидроизолом, и с другими материалами.

Методы устройства гидроизоляции

Уорд-Перкинс, Римская Императорская Архитектура. Лугли, Пантеон и смежные структуры. Хатчинсон, «О структуре пантеона», Бюллетень искусств. Кирпичи настолько распространены, что мы вряд ли сможем их взглянуть, но в районах страны, где нет подходящего местного строительного камня, кирпич был самым важным прочным строительным материалом с римских времен. Кирпич по-прежнему считается предпочтительным материалом для многих новых проектов, особенно для жилищного строительства.

Несмотря на то, что он известен своей долговечностью, проблемы в кирпичной кладке могут быть очень серьезными. Они часто вызваны оседанием, поселением или поклонами, но чаще всего это результат плохого или неправильного обслуживания. Повреждение с неправильным типом раствора, неправильная очистка пескоструйной обработкой или химикалиями или нанесение водоотталкивающих покрытий могут вызвать проблемы. Использование цемента производится снаружи, неправильный тип штукатурки внутри или даже неправильная система окраски, и у вас будет неприятная ситуация.

Схема гидроизоляции

Гидроизоляция подвала своими руками обычно включает в себя несколько типов проводимых работ. Все будет зависеть от УГВ.

Если уровень высокий, то надо в первую очередь соорудить дренажную систему, обмазать внешние стенки фундамента битумной мастикой или наклеить рулонную гидроизоляцию, поднять прижимную стенку. Затем перейти внутрь подвала и обработать все поверхности (пол и стены) противокапиллярной защитой и жидкой резиной.

Низкий уровень грунтовых вод

Если УГВ низкий, то хорошие отмостки и ливневка должны сооружаться обязательно. Производится внешняя обмазочная изоляция или оклеечная (например, рубероидом). Изнутри лучше всего использовать комплексный подход с применением нескольких материалов.

Гидрофобная

Гидрофобная инъекционная гидроизоляция подвала – это одна из самых лучших, но очень сложных технологий защиты подвальных помещений от воды. Для этого используются различные гели на основе полимеров или акрилатов. Суть принципа действия этого вида изоляции заключается в том, что гели, соприкасаясь с водой, начинают твердеть. Поэтому их закачивают в места проникновения грунтовых вод из специальных емкостей или баллончиков. Для этого в бетонных стенах и полу высверливаются отверстия диаметром 12-20 мм. Одни отверстия сквозные, другие глухие. Их распределяют поочередно через каждые 30-50 см. Самостоятельно провести этот вид гидроизоляции сложно. Особенно сложно определить место проникновения влаги. Поэтому без специалистов эту работу не сделать.
