Как работает проводной дверной звонок

Установка проводного звонка

Установка проводного звонка — это более распространенный случай. Его стоит разобрать поподробнее. Перед началом работ желательно собрать под рукой необходимые инструменты. Так дальнейший монтаж займет меньше времени.

Инструменты и материалы для монтажа

Ниже приведен ориентировочный список инструментов. Каждый мастер пользуется тем, что ему удобно. Однако при установке звонка не обойтись без следующего:

• пара отверток;
• кусачки, бокорезы или нож для зачистки изоляции;
• мультиметр, контрольная лампочка для проверки отсутствия напряжения;
• изолента, термоусадка для изоляции соединений;
• перфоратор, для сверления стен.

Главный блок с динамиком

Динамик располагается в квартире. Для установки понадобятся дюбель-гвозди. Сначала делается разметка. Динамик без декоративной крышки прижимается к стене. В месте крепежных отверстий карандашом ставятся метки. В этих точках перфоратором бурятся отверстия под дюбель-гвозди.

Крепление кнопки

Кнопка крепится на саморезы. Необходимо использовать минимум 2 винта. В деревянную дверь саморезы без особых усилий получится закрутить отверткой. Если дверь железная, под винты потребуется просверлить отверстия. Закрутить винты в железную дверь можно и рукой, но гораздо проще с помощью шуруповерта.

С железной дверью придется позаботиться о надежной изоляции проводки. Это необходимо, чтобы исключить попадание фазного напряжения на металлические части двери.

Подключение проводов к кнопке

Сначала необходимо отключить напряжение. Торчащие из стены (двери) провода зачищаются до нужной длины. Если кнопка подключается под винтовые клеммы, то достаточно 5-7 мм оголенного провода.

Маскировка проводки

Есть небольшая хитрость. Звонок и динамик следует устанавливать там, где из стены выходят провода. В результате корпусы этих устройств закроют невзрачный кабель. Для реализации подобного метода монтажа нужна мягкая тонкая проводка. Толстую проблематично согнуть и придать ей компактные размеры.

Чтобы скрыть кабель можно воспользоваться штрабой в стене. Этот способ пыльный и трудозатратный. Подойдет и кабельный канал. Однако его внешний вид не каждому по душе. И последний вариант — плинтус с каналом. Если таковой имеется в тамбуре.

Подключение к электропитанию

Подключение осуществляется со снятием напряжения. Большинство звонков работает от 220 В. Имеются модели, которые достаточно вставить в розетку. Для других необходимо тянуть отдельные провода. Независимо от способа подключения, звонок нужно питать через автоматический выключатель. Этот прибор защитит линию от коротких замыканий.

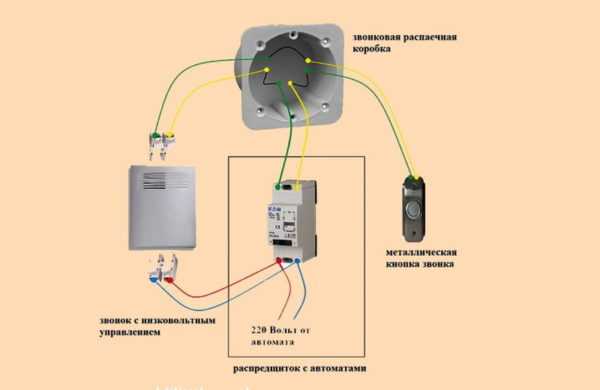

Отдельно отмечаются электрические звонки, питаемые через трансформатор. Он представляет собой компактный адаптер питания, вставляемый в розетку. От трансформатора идет пара тонких проводов с низким напряжением. Подобное подключение повышает безопасность звонка.

Модель с адаптером питания

Проверка звонка

Когда монтажные работы выполнены, можно подать напряжение и провести испытания. После включения необходимо проконтролировать, не пошел ли из блока динамика дым. Такое возможно в случае бракованного устройства.

Последний этап — проверка кнопки. Нужно выйти в подъезд и нажать на кнопку звонка. В ответ из квартиры вы услышите мелодию.

Перед тем как подключить дверной звонок, необходимо выбрать его тип — проводной или беспроводной. Проводные модели не требуют периодической замены батареек. Их достаточно 1 раз подключить и пользоваться годами. Но для установки проводных звонков необходимо прокладывать новый кабель.

Беспроводные модели проще в установке. Однако менять элемент питания придется каждые несколько месяцев. Это дискомфортнее, чем кажется. Будут случаи, когда гости не смогут дозвониться в дверь. Но если главный критерий — простота монтажа, то лучше выбрать беспроводной вариант.

Комментарии

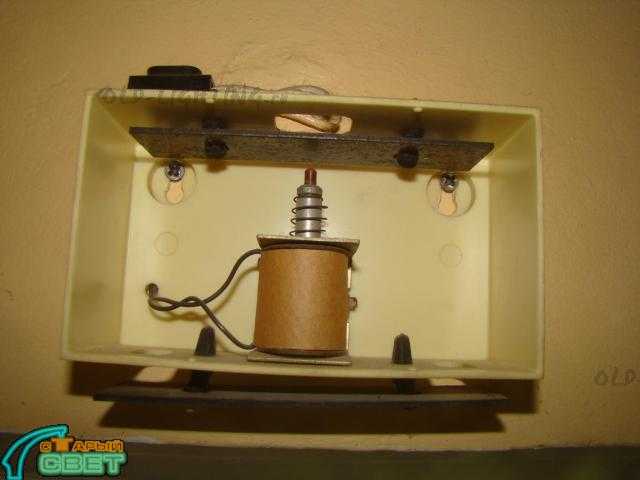

А где крышка корпуса? Непонятно, как он должен был выглядеть.

Как то так примерно скорее всего https://53.img.avito.st/208×156/7897460453.jpg . Крышки небыло уже на момент снятия * снят в сносимом деревянном доме с покомнатным заселением.,но странно тогда почему его не унесли бомжи *? там же все же медь, пусть и немного.

Вот так он выглядит в комплекте. Этот звонок выпуска 1977 года, стоит у меня с 1982 года, резинки которые держут планки уже давно потрескались и скоро рухнут с планкой вместе.

Ну такая «Миэла» и у меня стоит дома. Тоже с 1970-х годов. Правда у меня резинки прочные и упругие остались. Но у автора не он, похоже. У него есть выключатель, которого нет у Миэлы и корпус немного другой. Выключатель, причем, выглядит как приколхоженный, так как непонятно как его использовать при закрытой крышке. Подобный стоит в одном из моих звонков, но там он выведен наружу и его можно крутить через прорезь в корпусе, включая или выключая звонок. Причем в этом месте на корпусе нарисованы значки в каком положении звонок включен, а в каком выключен.

Вообще подобные звонки выпускало множество заводов. У меня пара подобных звонков, новых, в заводской коробке, ждет своей очереди на фотографирование и размещение в музее. Главное найти время на это все.

С выключателем этим я так и не понял: если он для ручного отключения, то зачем там биметалл? А если для автоматической защиты от перегрузки, то зачем крутилка?

Звонок двухтональный СБВ

Звонок СБВ ( как расшифровывается эта аббревиатура неизвестно) 220 вольт 50 герц УХЛ 4 ГОСТ 7220-80

Цена 3 р. 50 коп Год выпуска 1988.

Двухтональный звонок-гонг. Внутри звонка стоит электромагнит с бойком, который ударяет по двум металлическим пластинам, установленным на корпусе на резиновых ножках. Когда магнит срабатывает – боёк ударяет по одной пластине, когда магнит отпускает, боёк ударяет по другой пластине. Всё, конечно, выглядит красиво, но на самом деле, когда магнит срабатывает, боёк начинает лупиться об верхнюю пластину с частотой 50 Гц, и вместо приятного «Дин-дон» получается раздражающее «Дрррррррррр-дон». Были в СССР одинаковые внешне звонки, но со встроенным самопрерывателем ртутным, которые умели «динь-дон» и при длительном нажатии на кнопку.

Это же видимо более поздняя, безопасная версия. В цепь питания электромагнита включен термобиметаллический прерыватель, регулируемый крыльчаткой с винтом «под шлиц». На самом деле это не регулятор, а просто такая конструкция выключателя — повернул на одно деление — включилось, повернул дальше — выключилось, и так далее,по кругу. У каждого уважающего себя советского человека в коридоре лежала отвертка обычно,так что такая конструкция имела смысл. И не надо было пользователю самостоятельно городить выключатель.

cxema.org — Хороший дверной звонок своими руками

Основными параметрами при разработке схемы являлись громкость, устойчивость перед неадекватным нажатием на кнопку вызова, питание от сети переменного напряжения 220В, возможность сменить мелодию.
Громкость мог обеспечить мостовой усилитель, питание от сети переменного напряжения 220В мог обеспечить миниатюрный ИБП для питания роутера, с выходным напряжением 9В, и током 1А, на него можно было положится, так как эти параметры были подтверждены тестом, и при нагрузке 9 Ом, напряжение просело до 8,9В, соответственно ток был немного меньше одного Ампера. Возможность сменить мелодию обеспечит кусок от панельки ДИП 6 и использование микросхем серии ВТ66Т. Ниже приведено видео с описанием работы этих микросхем

А вот с системой борьбы против неадекватного нажатия на кнопку пришлось повозиться. Для начала я выделил самые раздражительные действия с кнопкой: очень длительное нажатие, очень короткое нажатие, нажатие рывками, слишком частое нажатие. Я решил стандартизировать длительность игры мелодии при любом нажатии на кнопку, будь то короткое, или длительное, так же после игры мелодии, установкой блокиратора я добился нивелирования слишком частого нажатия, и выставил минимальное время блокировки в 3 минуты, а максимальное в 20-30минут. Разброс из-за тепловой нестабильности, токи в цепи очень маленькие, и реагируют на любое изменение сопротивления. Ну и как вторую линию обороны я вставил последовательно кнопке керамический конденсатор 0,22мкФ, что дополнительно изолирует вход, и нивелирует разницу между коротким и длительным нажатием. На данный момент единственным недостатком схемы является слишком высокоомный вход, и поэтому длина провода к кнопке ограничена, а так же не желательно размещение рядом проводов сетевого напряжения. Все схемы, процесс разработки, изготовления, работы есть в нижерасположенных видеороликах

https://youtube.com/watch?v=Jrv7kVuIuxc

https://youtube.com/watch?v=lQjDil26b60

https://youtube.com/watch?v=nyONaN2JHw0

https://youtube.com/watch?v=SUD0Qg8fZiM

https://youtube.com/watch?v=cZy5j1uSJ7Q

https://youtube.com/watch?v=G-d0isY4q5A

Разумеется, выполнив это устройство на микроконтроллере можно было добиться большей точности, больших вариаций в мелодии, но как по мне, эта схема более наглядно объясняет работу триггера, компаратора, RCцепи, и логических компонентов.
Печатная плата можно скачать тут

• < Назад
• Вперёд >

ДВЕРНОЙ ЗВОНОК ДЛЯ НАЧИНАЮЩИХ

Представляю вашему вниманию схемку дверного звонка, которая была собрана много лет назад и столько же и находится в эксплуатации. Правильнее было бы назвать это устройство: «Отходы в доходы!». Потому что то, из чего оно собрано, буквально валялось под ногами. Это было в советское время. Я тогда работал на небольшой АТС и было много свободного времени, которое хотелось конвертировать в деньги… Тогда то и стал собирать электронные звонки на основе данной схемы и вставлять их в дисковые телефонные аппараты. Монтер городской АТС, охотно помогал мне в реализации, имея от этого свою прибыль. Устройство, имитирует звук подскакивающего шарика. Все характеристики регулируются с помощью подбора ёмкости конденсаторов и регулировкой переменным резистором.

Схема принципиальная электрическая

Собранное без ошибок, начинает работать сразу. Питание возможно от источника постоянного тока 12 вольт (тогда диоды Д1-Д4 и конденсатор С4 исключают). Звонковыми импульсами АТС переменного тока 110 вольт 25 герц – в этом случае, ёмкость конденсатора С4, должна быть 1 микрофарад на 400 вольт.

Напряжением переменного тока 220 вольт 50 герц, при использовании в качестве квартирного звонка (в этом случае, ёмкость конденсатора С4, должна быть 0,5 микрофарада на 400 вольт). Собиралось  устройство, на кусках фольгированного гетинакса, которые нарезал на станочке (Умелые руки) маленькой циркулярной фрезой. Одну плату, использовал в качестве кондуктора, для сверления отверстий, но можно собирать и навесным монтажом.

Применённые детали

Транзистор Т1 — мп25-26, Т2 — кт605 или п307-309, но п605 работает лучше, диоды Д1-Д4 – Д226, но можно и другие, хотя Д226 давали лучшие результаты. Конденсаторы С1-0,1 С2-0,05, подстроечный резистор – 47к, С3 — 100 микрофарад на 100 вольт. Телефонный капсюль использовался в качестве излучателя, но только очень старые (большого диаметра).

Очень хорошие результаты давало применение чешского капсюля сопротивлением 50 ом, но у него есть одна особенность — чтобы добиться хорошей громкости, нужно вынуть пластмассовую заглушку со стороны контактных винтов, под которой находится регулировочный винт и включив устройство, небольшой отверткой, произвести регулировку, откручивая и закручивая винт, для достижения максимальной громкости звука.

Предупреждение! Если вы собираетесь применить это устройство в качестве дверного звонка, не настраивайте его подключив к сети 220 вольт! Можете попасть под высокое напряжение! Настройте подключив к постоянному току 12 вольт, уже потом подключайте сетевое напряжение.

После того, как приказал долго жить дверной звонок, откопал на антресолях старый телефон, выдрал из него этот электронный звонок, упаковал его в коробочку от ватных палочек и теперь он продолжил свою службу над дверью. Автор проекта — Вольф9405.

   Форум

   Обсудить статью ДВЕРНОЙ ЗВОНОК ДЛЯ НАЧИНАЮЩИХ

Музыкальный звонок

Это устройство является самым простым и экономичным из всех, что опубликованы в литературе. В основном такой звонок предназначен для использования в качестве квартирного, хотя может найти и другие применения, например в игрушках или как звонок будильника.

Схема выполнена на основе микросхемы музыкального синтезатора BT66T-2L (рис.1). Внутри у нее есть RC-генератор и формирователь мелодии, которая состоит из 127 нот и периодически повторяется. Элементы С1, R2, VT1, VT2 задают время работы звука, a VT3 — усилитель мощности. Последний транзистор устанавливается, только если надо увеличить громкость работы звукового излучателя (ВА1 можно подключать непосредственно к выходу синтезатора, как это показано пунктиром).

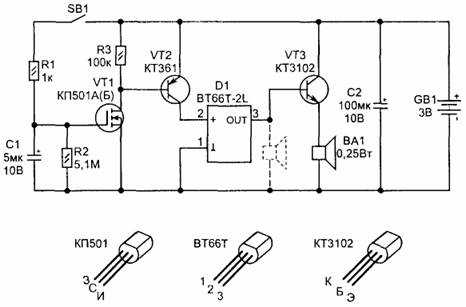

               Рис. 1. Электрическая схема музыкального звонка

После нажатия на кнопку SB1 время звучания сигнала зависит от емкости С1 и сопротивления R2 (с указанными на схеме номиналами составляет примерно 2…3 с). При желании можно увеличить время звучания, увеличив С1.

Питание осуществляется от двух гальванических элементов по 1,5 В. В режиме ожидания энергопотребление практически равно нулю, так как все транзисторы находятся в закрытом состоянии (будет равняться току утечки конденсатора С2), поэтому включатель не требуется.

Рис. 2. Топология печатной платы и расположение элементов

Для монтажа элементов можно воспользоваться печатной платой, показанной на рис.2. Детали подойдут любые.

Малышев С.Ю.  г. Мариуполь

Схема сенсорного дверного звонка на микросхеме

Трансформатор T1-выходной трансформатор от малогабаритного транзисторного радиоприемника. Динамическая головка ВА1 мощностью 0,05-0,5 Вт со звуковой катушкой сопротивлением 4-50 Ом.

Источник питания — батарея «Крона», «Корунд» или две батареи 3336, соединенные последовательно. Сенсорный элемент можно изготовить из фольгированного текстолита. Расстояние между контактными площадками должно быть 1,5…2 мм, а промежуток между ними защищен от грязи и влаги лаком или краской. Форма контактов сенсорного элемента может быть любой.

Налаживание звонка сводится к подбору конденсатора С1 для получения требуемой тональности звукового сигнала при конкретной конструкции сенсорного элемента.

Рис. 1. Схема сенсорного дверного звонка (а) и его монтажная плата (б)

И.А. Нечаев. Массовая Радио Библиотека, Выпуск №1172, 1992 год.

Встречаются ситуации, когда возникает необходимость в простейшем звонке в дверях, обладающем достаточной громкостью и содержащем минимум деталей. Схема дверного звонка, приведенная на рисунке, состоит из бестрансформаторного источника питания с гасящим конденсатором С1 и простого генератора звуковых частот, собранного на транзисторах VT1 и VT2. Резистор R2 служит для ограничения пикового тока через диоды моста VD1…VD4. Для запуска звонка нажать кнопку SB1. Правильно собранное из исправных деталей устройство в наладке не нуждается. Конденсатор С1 используется типа МБГЧ, К42-19, К73-17, К78-4. Вместо указанных на схеме транзисторов VT1 и VT2 можно применить транзисторы типа МП40, МП41, МП42 и МП36, МП38 соответственно. Динамическая головка ВА1 должна быть мощностью 1-3 Вт, типа 1ГД36, 1ГД40, 2ГДШ9, ЗГДШ1. С сайта http://radiopill.net

Самодельный звонок на базе абонентского громкоговорителя

Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель — динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.

Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.

Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.

Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.

В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 — МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор — любого типа. Элементы R1, Т1 и ВА1 — от трансляционного громкоговорителя.

Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.

Если диапазон перестройки высоты тона потенциометром R1 не устраивает, то его легко изменить подбором емкости конденсатора С1. Но звучание данного звонка зависит и от напряжения питания. По изменению высоты тона звонка можно также судить и о степени разряженности источника питания и своевременно менять подсевший гальванический элемент или батарею. Только не следует забывать при этом о соблюдении полярности, ведь транзистор не терпит переполюсовок.

Схема подключения дверного звонка

В настоящее время существует множество различных моделей дверных звонков, с разнообразным принципом работы и потребительскими характеристиками. При этом используются совершенно различные схемы подключения и соответственная проводка под них.

Чаще всего звонок выбирается под уже существующие условия установки (под определенную схему подключения), созданные в квартире. В случае же ремонта, когда имеется возможность прокладывать новую электропроводку, можно выбирать тип используемого электрозвонка.

• По способу управления все дверные звонки можно разделить на два типа:
• Дверной звонок электрический проводной
• Дверной звонок беспроводной (дистанционный)
• Питание дверных звонков может быть, как автономным (звонки работают от аккумуляторов или батареек), так и стационарным (дверные элетрозвонки подключаются к квартирной сети 220в).
• Давайте рассмотрим подробнее схему подключения проводного дверного звонка, а также дистанционного (беспроводного).

Выбор в пользу того или иного типа звонка, зависит от существующих условий для его подключения, а именно того, какая выполнена проводка. Ведь обычно, главный блок звонка расположен внутри помещения, а управляющая кнопка снаружи, при этом между ними должна быть обеспечена связь.

Покупая квартиру в новостройке, вы обязательно обнаружите у входной двери кнопку, а внутри, чаще всего над дверью, электрическую розетку. Эта розетка именно для подключения звонка, другие приборы работать правильно от нее не будут, чтобы узнать почему, необходимо разобраться в принципе работы проводного дверного звонка.

Принцип действия проводного дверного звонка

Принцип работы дверного звонка, думаю, всем известен, а именно при нажатии на кнопку звонка, раздается сигнал. Чтобы реализовать такую логику работы, было применено гениальное и одновременно простое решение, схема подключения скопирована со схемы подключения простого выключателя.

Ниже представлена общая схема домашней электрики при подключении дверного звонка.

Как вы можете видеть, основные отличия заключается в том, что вместо выключателя используется кнопка, а вместо светильника – электрозвонок. Никаких сложностей во время прокладки проводов для дверного звонка у вас возникнуть не должно.

Схема подключения проводного дверного звонка

Вот так выглядит стандартная схема подключения проводного дверного звонка, будь то электромеханический или электронный звонок.

Как вы видите, схема точно повторяет стандартную схему подключения выключателя. А именно к звонку подводится ноль, а фаза идет на клавишу, которая так же связана с дверным звонком. Иными словами, в кнопке происходит разрыв фазы, при этом нажимая клавишу вы замыкаете электрическую цепь и звонок издает сигнал.

Если такой проводной звонок подключить в обычную розетку 220в, он будет звонить до тех пор, пока подается электричество. Проводным, такой тип дверных звонков, называется за способ связи с управляющей кнопкой.

Если же клавиша со звонком не связана напрямую проводами, такой тип дверных звонок называется беспроводным или дистанционным.

Управляющая кнопка беспроводного дверного звонка связана с главным блоком не проводами , а по радио каналу. Обычно имеет собственное автономное питание (батарейку или аккумулятор).

Основная же часть звонка, база которая находится внутри помещения, чаще всего включается в обычную розетку 220в квартирной сети.

При этом электрическая вилка нередко является частью корпуса, и установка электрозвонка сводится лишь к включению в розетку.

В условиях, когда не проложено совершенно никаких коммуникаций и не видно способов для подключения, беспроводной дверной звонок единственный возможный вариант. Часто и блок звонка, и кнопка могут быть совершенно автономны (работают от батареек или аккумуляторов). Для самостоятельной установки, такие звонки, не требуют никаких специальных навыков. Достаточно просто закрепить их на стене, при этом можно обойтись лишь двухсторонним скотчем.

Главным минусом беспроводных звонков является необходимость периодической замены элементов питания.

ЗВОНОК ДЛЯ ДВЕРИ СВОИМИ РУКАМИ

Приветствую читателей и почитателей сайта Радиосхемы! Сегодня хочу вам рассказать о собранном довольно давно радиоэлектронном устройстве – электронном звонке, имитирующем соловьиные трели.

Схема звонка для двери

Звонок собран на советских логических микросхемах, содержит минимум деталей, не нуждается в настройке и поэтому рекомендован к повторению начинающими радиолюбителями, особенно теми, кто пока не дружит с контроллерами. Печатная плата в формате LAY находится в архиве — это упростит вам его сборку.

В качестве источника питания выбран малогабаритный понижающий трансформатор. Напряжение питания устройства может составлять от пяти до двенадцати вольт. Корпус прибора изготовлен из пластика от старого телевизора, напилен на куски нужного размера и спаян при помощи паяльника, затем обработан наждачной бумагой. При спаивании пластика выделяются вредные вещества, поэтому необходимо эту процедуру производить в хорошо проветриваемом помещении или на открытом воздухе.

В качестве звукоизлучателя применён малогабаритный динамик от китайского радиоприёмника. Для усиления звука прямо на плату был закреплён дополнительный транзистор КТ603 (можно заменить любым подходящим структуры n-p-n). Звонок подсоединяется к сети 220 вольт через штатную кнопку.

Внимание! При подсоединении к сети выключите главный рубильник в квартире (обесточьте  сеть), во избежание поражения электрическим током!

Микросхемы эти очень распространённые и выпаять их можно из старой СССР-овской электроники. В крайнем случае купить за копейки. Звонок висит на стене уже несколько лет и трудится по сей день, радуя слух домочадцев. С вами был Тёмыч (Артём Богатырь), до новых встреч на страницах сайта Радиосхемы!

   Форум

   Обсудить статью ЗВОНОК ДЛЯ ДВЕРИ СВОИМИ РУКАМИ

САМОДЕЛЬНЫЙ ДВЕРНОЙ ЗВОНОК

   Двух дверный звонок с индикацией хорошо подходит для использования в доме, где имеются двое ворот или дверей, которые расположены далеко друг от друга. Он помогает человеку внутри дома путем разных звуков и индикации номера определении того, возле каких дверей стоит посетитель. Это экономит время и усилия, так как не нужно проверять обе двери. На сайте electroschematics.com и была найдена эта очень интересная схема самодельного звонка для двери функционирующего так, чтоб воспроизводился разный звуковой сигнал, в зависимости от того, какая кнопка SW1 или SW2 нажата. Это нужно тем, у кого 2 двери, в которые могут позвонить. С таким звонком сразу понятно, в какую именно звонят.

   Сигнал активизируется только в течение 1 секунды, а дисплей включится на 1 минуту и после автоматически отключается для сохранения энергии. При питании от 220 В это не критично, а вот для батареечного звонка очень полезно. На схеме резервное питание не показано — его можно приспособить и самому. Просто снимите трансформатор вместе с диодами и конденсаторами фильтра и замените его 9-вольтовой батареей.

Список деталей схемы

• Батарея или 220V/6V трансформатор
• D1, D2, D3, D4 — 1N4001
• C1 — 4700 мкф
• C2 — 470 мкф
• LM7805
• IC1, IC2, IC3 — LM555 или NE555N
• IC4 — 74LS02
• IC5 — 74LS47
• T1, T2, T3 — 2N3904
• R1, R3, R5, R7, R8, R10 — 1K
• R2, R4 — 10K
• R6 — 100к
• R9 — 600К
• 11 до R17 — 330 ом
• R18 — 100к
• R19 — 5к
• C3 — 100 мкф
• C4, C6, C8 — 0.01 мкф
• C5, C7 — 10 мкф
• C9 — 100 мкф
• 7-сегментный дисплей с общим анодом
• Пьезоизлучатель

   Схема состоит в из моно- и нестабильного мультивибраторов. Вы можете сменить частоту сигнала, воспроизводимого автоколебательным мультивибратором, поворачивая потенциометр R18. На громкость вызова влияет сопротивление резистора R19. Потребляемая мощность схемы 0,2 ватта. Ток потребления при вызове — 50 мА. Печатная плата не разрабатывалась — всё собрано на макетке.

Принципы работы электрического звонка, какие виды бывают, их отличия

04.09.2018

Почти в каждом современном доме есть дверной звонок. Он благодаря звуковому сигналу сообщает о приходе гостей. Основная цель такого устройства – издавать громкий звук при нажатии на кнопку с наружной стороны двери. Электрический звонок отличается разнообразием мелодий, из которых можно выбрать подходящую. Для правильной работы нужно правильно подключить его.

Принцип работы и особенности конструкции

Чтобы разобраться в конструкции нужно понять, из каких элементов он состоит. Это:

• магнит электрический;
• молоточек;
• якорь;
• звонок;
• контакты и пружины;
• кнопки;
• батареи и другие элементы для подачи электричества.

Главный элемент – электрический магнит, который и подает сигнал.

Принцип функционирования основан на близком расположении якоря к основному магниту. Якорь состоит из молотка и жесткой пластины. Рядом с ним подвижный контакт из латуни. Если электричества на поверхности магнита нет, то контакт прижимается к винтовому механизму, соединенному с одной из клемм. Вторая объединена с катушкой магнита и якорем.

Разновидности и функции звонков

Электрический звонок для работы требует электрического питания – проведения шины, обеспечивающей поступление тока для блока внутри помещения. Такой тип звонка легко монтировать, схема установки включает одну кнопку и мгновенную подачу сигнала.

Также устройство не нуждается в постоянном техническом обслуживании, он может функционировать до 20 лет без смены деталей.

Несмотря на вес достоинства, электрические проводные модели утрачивают популярность, потому что уже есть усовершенствованные беспроводные звонки.

Плюсом беспроводной конструкции является отсутствие необходимости проведения работ по соединению коммуникаций двух частей. Монтаж не предполагает никаких специальных навыков. Одна часть устройства помещается в коридоре, другая – с наружной стороны двери.

Фиксация наружного блока проводится посредством самоклеющегося двустороннего скотча, блок поддерживает несколько режимов:

• прерывистый;
• беззвучный;
• длительный.

Можно подбирать разнообразные мелодии – птичье пение, колокол, треск сверчков, шум воды и т.д. Можно совсем отключить звук. Современные беспроводные модели работают от пальчиковых или мизинчиковых батареек.

Еще более совершенная разновидность беспроводной конструкции – это с комбинацией видеоглазка. Конструкция включает мощную камеру и жидкокристаллический экранчик, на который подается высококачественное изображение.

Применение электрического звонка в домах и квартирах позволяет не пропустить приход гостей, также выбрать мелодию, приятную слуху и восприятию.

Загрузка…

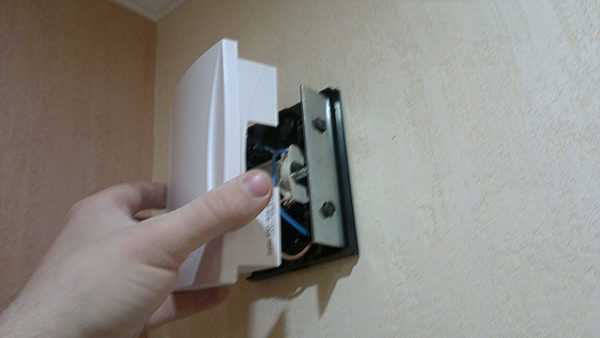

Демонтаж старого дверного звонка

Перед отключением старого прибора необходимо выключить электропитание. Это обязательное правило любого демонтажа электрики. Во время выполнения нужно руководствоваться следующими шагами:

1. Отключите напряжение. Проверьте его отсутствие мультиметром.
2. Снимите декоративную крышку старого звонка. Если он пойдет на выброс, то осторожничать необязательно.
3. Отсоедините входящие в звуковой блок провода. Здесь 2 варианта — либо откусить кусачками, либо аккуратно открутить провода от клемм прибора.
4. Снимите звуковой блок с саморезов. Если на это место планируется поставить новый звонок, то старайтесь не повредить торчащие из стены провода и оставить их максимально длинными.

Дверной звонок своими руками – как сделать дверной звонок mp3 своими руками

Среди разнообразия предложений на рынке бытовых устройств некоторые из них можно создать в бытовых условиях. Как сделать дверной звонок своими руками из вышедшего из строя бытового оборудования. и что может понадобиться для работы?

Беспроводная модель дверного звонка

Бытовые гаджеты постоянно усовершенствуются, меняется их дизайн, они становятся универсальными и компактными приборами. Сейчас не новость звонок для двери с набором мелодий в mp3 формате или воспроизводящий человеческий голос.

Растущая популярность беспроводного звонка связана с легкостью монтажа, при котором не требуется использовать коммуникационные провода и сверлить дырки в стенах для кабеля. Такую модель можно устанавливать на определенном расстоянии от частного дома на воротах или дверях квартиры.

Схема беспроводной конструкции состоит из таких частей:

• передатчика, генерирующего высокочастотные звуки;
• транзистора;
• батарейки мощностью 12 вольт;
• 2-х параллельно подключенных контуров, выполняющих роль антенны;
• приемника с частотой передачи 433 МГц.

Схема работы бытового прибора отличается простотой. От передаточного устройства поступает сигнал на детектор, который принимает его и отправляет на усилитель. Потом сигнал поступает на чип. На нем формируется будущий звуковой сигнал, который слышит человек.

После попадания на чип, благодаря которому можно выбрать мелодию и регулировать громкость звука, сигнал усиливается и поступает в динамик.

Самодельный дверной звонок из подручных деталей

Беспроводное устройство для двери можно сделать в домашних условиях. Основным отличием схемы такого звонка является частота, на которой транслируется сигнал на принимающее устройство с передатчика.

Сам прибор состоит из таких модулей:

• схемы управления;
• передаточного устройства;
• источника питания;
• звукового чипа.

Управление звонком происходит с помощью кнопки, запускающей чип и таймер передатчика. Микросхема, находящаяся на резисторах и 2-х диодах, ограничивает максимальное значение напряжения.

Устройство управления выполняется на основе микросхемы, выполняющей роль таймера, который включает передатчик после нажатия кнопки.

Одиночные импульсы, генерируемые элементами, находящимися на микросхеме, напрямую связаны с постоянной времени в цепи

Важно, чтобы применяемые в схеме конденсаторы имели необходимое для работы напряжение

В качестве звукового чипа используется микросхема, воспроизводящая заложенные в нее звуки. Роль антенны выполняет кусок провода длиной около 1 м, что позволит передавать сигнал на расстояние до 100 м.

Настройка самодельного прибора начинается с проверки питания. Далее определяется исправность работы звукового чипа и передаточного устройства.

Иногда в быту, среди использованной и непригодной техники, можно найти нужные детали для создания новой вещи. Например, из сломанной трубки домофона, электронная схема которого соответствует микросхеме дверного звонка.

Для изготовления дверного звонка необходимо демонтировать использованную вещь, извлечь из нее детали обвязки. Транзисторы выходного каскада извлекаются из разобранного лучевого монитора. Для проверки работоспособности деталей электронная схема собирается на макетной плате.

Питание для испытательного тестирования осуществляется от батареек. После проверки работоспособности электронные компоненты собираются на макетной плате для пайки. К собранной детали выводятся наружу провода:

• вывода звука;
• питания;
• кнопки.

Динамик для звонка можно извлечь из системного блока компьютера 486 серии. В завершение работы самодельная конструкция помещается в корпус, в качестве которого можно использовать модем.

Электробезопасность дверных звонков

Кнопка и провода малого сечения, идущие от кнопки к дверному звонку и трансформатору, обычно безопасны для работы без отключения питания. Тем не менее, будьте осторожны. Даже низковольтная часть электрической системы может проводить опасный ток в определенных условиях, когда трансформатор вышел из строя, хотя это случается довольно редко.

Чтобы избежать удара током, сначала проверьте трансформатор. Вы также можете использовать электрический тестер для проверки двух винтов низковольтной клеммы на трансформаторе; он НЕ должен загораться, если трансформатор работает правильно.

Если вы не можете найти трансформатор, вы все равно можете проверить его напряжение и убедиться, что он работает. На блоке звонка отсоедините один провод от клеммы с надписью «front». Попросите помощника нажать на кнопку, если известно, что кнопка исправна; в противном случае аккуратно снимите кнопку и соедините два ее провода маленькой проволочной гайкой (на всякий случай не прикасайтесь к оголенным проводам).

Используя вольт-омметр (настроенный на напряжение) на блоке звонка, прикоснитесь одним тестовым проводом к свободному проводу от клеммы «front», а другим — к клемме с надписью «trans». Если показаний нет, начните поиски трансформатора, чтобы его можно было заменить.

Как работает звонок с кнопкой

Классический дверной звонок работает как любая нормально-разомкнутая кнопка без фиксации. К нему подходит 2 провода. По ним сигнал поступает на звуковую плату.

Если нажать кнопку звонка, эти провода замкнутся. Напряжение поступит на звуковую плату с динамиком. Затем раздастся сигнал, сообщающий, что пришли гости. Звуковая плата находится в квартире, чтобы жильцы отчетливо могли ее слышать.

Схема подключения дверного звонка

Если отпустить кнопку, то цепь разомкнется. Напряжение перестанет поступать на плату звонка и мелодия прекратится. В таком тихом состоянии звонок находится большую часть времени.
