Пересечения, сближения, совместная подвеска ВЛ с линиями связи, проводного вещания и РК
2.4.71. Угол пересечения ВЛ с ЛС и ЛПВ* должен быть по возможности близок к 90°. Для стесненных условий угол пересечения не нормируется.
* Под ЛС следует понимать линии связи Министерства связи РФ и других ведомств, а также линии сигнализации Министерства путей сообщения.
Под ЛПВ следует понимать линии проводного вещания.
Воздушные линии связи по своему назначению разделяются на линии междугородной телефонной связи (МТС), линии сельской телефонной связи (СТС), линии городской телефонной связи (ГТС), линии проводного вещания (ЛПВ).
По значимости воздушные линии связи и проводного вещания подразделяются на классы:
линии МТС и СТС: магистральные линии МТС, соединяющие Москву с республиканскими, краевыми и областными центрами и последние между собой, и линии Министерства путей сообщения, проходящие вдоль железных дорог и по территории железнодорожных станций (класс I); внутризоновые линии МТС, соединяющие республиканские, краевые и областные центры с районными центрами и последние между собой, и соединительные линии СТС (класс II); абонентские линии СТС (класс III);
линии ГТС на классы не подразделяются;
линии проводного вещания: фидерные линии с номинальным напряжением выше 360 В (класс I);
фидерные линии с номинальным напряжением до 360 В и абонентские линии с напряжением 15 и 30 В (класс II).
2.4.72. Расстояние по вертикали от проводов ВЛ до проводов или подвесных кабелей ЛС и ЛПВ в пролете пересечения при наибольшей стреле провеса провода ВЛ должно быть:
от СИП и изолированных проводов — не менее 1 м;
от неизолированных проводов — не менее 1,25 м.
2.4.73. Расстояние по вертикали от проводов ВЛ до 1 кВ до проводов или подвесных кабелей ЛС или ЛПВ при пересечении на общей опоре должно быть:
между СИП и ЛС или ЛПВ — не менее 0,5 м;
между неизолированным проводом ВЛ и ЛПВ — не менее 1,5 м.
2.4.74. Место пересечения проводов ВЛ с проводами или подвесными кабелями ЛС и ЛПВ в пролете должно находиться по возможности ближе к опоре ВЛ, но не менее 2 м от нее.
2.4.75. Пересечение ВЛ с ЛС и ЛПВ может быть выполнено по одному из следующих вариантов:
1) проводами ВЛ и изолированными проводами ЛС и ЛПВ;
2) проводами ВЛ и подземным или подвесным кабелем ЛС и ЛПВ;
3) проводами ВЛ и неизолированными проводами ЛС и ЛПВ;
4) подземной кабельной вставкой в ВЛ с изолированными и неизолированными проводами ЛС и ЛПВ.
2.4.76. При пересечении проводов ВЛ с изолированными проводами ЛС и ЛПВ должны соблюдаться следующие требования:
1) пересечение ВЛИ с ЛС и ЛПВ может выполняться в пролете и на опоре;
2) пересечение неизолированных проводов ВЛ с проводами ЛС, а также с проводами ЛПВ напряжением выше 360 В должно выполняться только в пролете. Пересечение неизолированных проводов ВЛ с проводами ЛПВ напряжением до 360 В может выполняться как в пролете, так и на общей опоре;
3) опоры ВЛ, ограничивающие пролет пересечения с ЛС магистральных и внутризоновых сетей связи и соединительными линиями СТС, а также ЛПВ напряжением выше 360 В, должны быть анкерного типа. При пересечении всех остальных ЛС и ЛПВ допускаются опоры ВЛ промежуточного типа, усиленные дополнительной приставкой или подкосом;
4) провода ВЛ должны располагаться над проводами ЛС и ЛПВ. На опорах, ограничивающих пролет пересечения, неизолированные и изолированные провода ВЛ должны иметь двойное крепление, СИП закрепляется анкерными зажимами. Провода ЛС и ЛПВ на опорах, ограничивающих пролет пересечения, должны иметь двойное крепление. В городах и поселках городского типа вновь строящиеся ЛС и ЛПВ допускается располагать над проводами ВЛ напряжением до 1 кВ.
2.4.77. При пересечении проводов ВЛ с подземным или подвесным кабелем ЛС и ЛПВ должны выполняться следующие требования:
1) расстояние от подземной части металлической или железобетонной опоры и заземлителя деревянной опоры до подземного кабеля ЛС и ЛПВ в населенной местности должно быть, как правило, не менее 3 м. В стесненных условиях допускается уменьшение этих расстояний до 1 м (при условии допустимости мешающих влияний на ЛС и ЛПВ); при этом кабель должен быть проложен в стальной трубе или покрыт швеллером или угловой сталью по длине в обе стороны от опоры не менее 3 м;
Санитарно-охранные зоны
Охранные зоны рядом с ЛЭП фиксируются при согласовании с требованиями Ростехнадзора. Границы охранных территорий отмечают в Госкадастре. Приобретая землю или жилье, требуется тщательно изучать кадастровую документацию, чтобы впоследствии избежать неприятных факторов.
Маркировка территории осуществляется с применением табличек, устанавливаемых на опорных конструкциях линии электропередачи на расстоянии 250 метров друг от друга. На табличках указываются размер зоны, мощность линии в кВт и контактная информация хозяина ЛЭП.
На территории санитарно-охранной зоны запрещается:
- запускать посторонние предметы, к примеру, воздушные змеи или летательные объекты по направлению к ЛЭП;
- забираться на опорные конструкции;
- загораживать прохождение и подъезд к опорным конструкциям;
- производить слив в грунт разъедающих жидкостей или веществ, способствующих образованию коррозии, поскольку они отрицательно воздействуют на опоры;
- организовывать свалки;
- высаживать или вырубать кустарники и деревья;
- проводить взрывные работы;
- использовать сельскохозяйственную технику выше 4,5 метра;
- разводить костры.
Там также нельзя устанавливать спортивные и детские площадки. Таким образом, санитарно-охранную зону невозможно максимально использовать. Соблюдение всех правил является обязательным условием.
Для чего необходимо удаление от ЛЭП
Расстояние от забора до ЛЭП, требуемое по закону – не просто способ обеспечить обслуживание и эксплуатацию высоковольтных линий. Правительство Москвы планирует перевод таких сетей на подземные, потому что постоянное пребывание в электромагнитном поле крайне вредно для проживающих в таких условиях людей.
Это не только опасность онкологических процессов, но и возможность развития эндокринных, иммунных и нервных патологий. Даже в деревне, где намного меньше численность человек на кв. км, государство требует обеспечения безопасности для здоровья своих граждан путем установления санитарно-защитных норм.
Ими регламентированы не только охранные участки в зоне действия электромагнитного поля, но и расстояния от проводов до проезжей части (не менее 6 м от пешеходной дорожки (начиная от 3,5 м) и высоты ответвления у дома (старт с 2 м 75 см)). Научные исследования установили влияние э/м поля на репродуктивную функцию у мужчин и возможность провоцирования выкидышей у женщин.
Если принимается во внимание сельская или городская местность, то нормы расстояний все равно направлены на:
предотвращение возгорания изгороди жилого здания или подсобного помещения при вероятной аварии, предусмотреть которую никто не может;
соблюсти максимально возможные предосторожности в отношении здоровья людей, проживающих на участке, расположенном в непосредственной близости от ЛЭП (неважно, какой это участок, пусть даже дачный, где не проживают постоянно);
не допустить вероятных последствий от погодных условий, вызвавших падение, разрушение конструкции или выброс в атмосферу накопленного заряда
Для того чтобы усилить свою защищенность, многие хозяева сооружают крышу с заземлением, прокладывают в стенах арматурные конструкции и специально высаживают плодовые деревья на безопасной удаленности.
Однако всего этого оказывается недостаточно, если линия электропередачи расположена на недостаточной удаленности от различных построек. А необходимые нормы легко определить по внешнему виду сооружений или наведя справки в соответствующих инстанциях. Но в любом случае минимальная дистанция – не менее 10 м.
Расчет стрелы провеса и усилия натяжения СИП
В этой статье хочу предоставить методику расчета стрелы провеса самонесущих изолированных проводов типа СИП-2А. По этой методике вы сможете рассчитать стрелу провеса СИП при длине пролета, отличного от типового значения. Хотите пролет сделать более 40м?
Данную методику в принципе можно применить и к СИП-1, СИП-1А и СИП-2.
СИП-1 отличается от СИП-2 изоляцией жил. У СИП-1 применяют светостабилизированный термопластический полиэтилен (ПЭ), а у СИП-2 светостабизилизированный сшитый ПЭ. Буква «А» указывает, что нулевая несущая жила в изоляции. По характеристикам СИП-2 лучше, чем СИП-1, он пропускает больший ток и имеет чуть меньшую массу.
Целью данного расчета является определение усилия натяжения несущего провода при заданной температуре монтажа, а также определение стрелы провеса СИП.
Расчет провеса СИП
Определим усилие натяжения Т(даН) в зависимости от температуры окружающей среды во время монтажа.
1 Сперва нужно посчитать по формуле ниже эквивалентную длину пролета ае(м)
Эквивалентная длина пролета
2 По таблице определяем параметр Р в зависимости от эквивалентной длины пролета ае и сечения провода.
| Конструкция провода, мм² | Параметр Р при 40°С без ветра, м | Рекомендуемая максимальная длина пролета, м | ||||
| Длина пролета (нормальная ветровая нагрузка) | Длина пролета (высокая ветровая нагрузка) | |||||
| 30м | 45м | 60м | 30м | 60м | ||
| 3×35+54,6 | 300 | 350 | 400 | 300 | 350 | 60 |
| 3×50+54,6 | 250 | 300 | 350 | 250 | 300 | |
| 3×70+54,6 | 200 | 250 | 300 | 200 | 250 | |
| 3×70+70 | 250 | 300 | 350 | 250 | 300 | |
| 3×150+70 | 200 | 250 | 250 | 200 | 250 |
3 По полученному значению Р, эквивалентной длине пролета ае и по заданной температуре окружающей среды во время монтажа определяем усилие натяжения Т по таблице.
Определение усилия натяжения Т (даН)
Расчет величины стрелы провеса провода СИП.
Стрелу провеса самонесущего изолированного провода определяют по следующей формуле:
Стрела провеса
где а — длина пролета;
р — линейный вес (даН/м);
Т — механическое натяжение (даН).
Линейный вес провода СИП можно взять из таблицы ниже либо из каталога производителя.
| Вид СИП | (даН/м) |
| 3×35+54,6 | 0,610 |
| 3×35+54,6+2EP | 0,739 |
| 3×50+54,6 | 0,732 |
| 3×50+54,6+2EP | 0,860 |
| 3×70+54,6 | 0,936 |
| 3×70+54,6+2EP | 1,06 |
| 3×70+70 | 0,967 |
| 3×70+70+2EP | 1,09 |
| 3×150+70 | 1,66 |
| 3×150+70+2EP | 1,79 |
Примечание: EP — провода освещения.
Под действием температуры метал либо расширяется, либо сужается, поэтому и меняется натяжение провода Т. Если необходимо посчитать максимальный провис СИП, то для расчета нужно взять самый большой пролет и выбрать параметр Т исходя из температуры +40 градусов.
Независимо от климатических условий (ветер, температура, мороз) нагрузка приложенная нулевому несущему проводу не должна превышать 500даН, для нулевого провода сечением 54,6мм2 и 650даН для нулевого провода сечением 70мм2.
Получается ВЛЗ (ВЛИ) должна быть спроектирована таким образом, чтобы нагрузка на нулевой провод не превышала установленных значений.
Единственное, что смущает в этом расчете так это то, что не совсем понятно как учли толщину стенки гололеда. Ведь при обледенении проводов их вес увеличивается, соответственно и увеличивается стрела провеса и механическое натяжение. На мой взгляд в таблице определения усилия Т при температуре -5 градусов гололед и налипание снега учтено.
Вот что скажут электросети и энергонадзор, если мы сделаем пролет более 40м? По возможности пролет нужно делать согласно типовым проектам, т.е. не более 40м.
Советую почитать:
Расчет мощности жилого дома для ТУ
Расчет емкости аккумуляторных батарей ИБП
Расчет освещения точечным методом
Прикидочный расчет освещения
Закрытый способ
Отведение кабеля закрытым методом через вырытую под землей траншею требует больше потраченного времени и материальных средств. Понадобится примерно на 15 метров больше проводов.
Прежде чем приступить к укладке кабеля, следует вырыть траншею и установить туда защитную изоляцию в виде полиэтиленовой трубы. Прокладка в земле с повышенной химической активностью потребует усиления изоляционной защиты. Можно прибегнуть к использованию алюминиевой или свинцовой оболочки.
Затем нужно наметить путь, по которому будет идти траншея. Чтобы использовать меньше изоляционного материала и потратить физических сил для рытья канавы, лучше всего провести траншею напрямую от ЛЭП до объекта. Но, к сожалению, это не всегда возможно. Отступления от прямой дороги могут потребовать при следующих обстоятельствах:
- Если на пути проведения траншеи есть большие деревья, то отклонить трассу нужно не меньше, чем на один метр.
- Когда прокладка кабеля намечается вдоль фундамента, от него она должна находиться на расстоянии около метра.
- Места повышенной нагрузки, такие как детские площадки или автомобильные стоянки, лучше всего обойти.
- Также рекомендуется избегать пересечения с другими изоляционными проводами.
Как только определен маршрут прокладывания кабеля, нужно вырыть глубокую траншею – около 70–80 см. Для обеспечения электроснабжения строений под почвой нужно использовать бронированный кабель с жилами из меди. Изоляция кабеля должна быть намного крепче.
Все подземные работы по установке провода от столба ЛЭП до жилого объекта нельзя проводить собственноручно. Этим должны заниматься сотрудники специальных компаний, которые имеют разрешение на оказание такого рода услуг. Подземный метод подвода кабеля от высоковольтного источника повысит защитные функции от вредного излучения ЛЭП.
Из какого материала сделаны столбы
Линии высоковольтной передачи составляют сложную металлическую конструкцию, форма которой зависит от напряжения в проводах и количества линий.
Под ЛЭП до 35 кВ устанавливаются столбы. Они могут быть из различного материала:
- дерево;
- бетон;
- металл.
Промежуточные деревянные опоры электропередачи крепятся на железобетонные столбы – основания. Для защиты от разрушения дерево пропитывается специальными составами. Размер прогиба до нижней точки может составлять до 4,5 м при расположении в поле, на расстоянии не менее 100 м от частного сектора и дорог. Для высоковольтных линий до 35 кВ деревянная часть столбов имеет высоту 8,5 м.
Монтаж кабеля
Расстояние между ними:
- дачный поселок – от 30 до 50 м;
- населенный пункт городского типа – до 70 м;
- город, частный сектор – до 60 м.
Дача, гараж и жилой дом могут располагаться от ЛЭП на расстоянии от 5 м. Если расстояние от столба до точки ввода более 20 м, необходимо устанавливать дополнительный столб.
Бетонные анкерные опоры выглядят как перекошенная буква А. Основная стойка расположена ровно, анкер – (подпорка) наклонно. Расстояние между железобетонными стойками ЛЭП на уровне земли составляет более чем один метр. Высота до нижнего изолятора – 7800 мм, между подвесами (проводами) – промежуток 1000 мм.
Схема минимальных расстояний
Максимально допустимое провисание проводов – на высоте 7600 мм от земли. Специальные устройства обеспечивают натяжение провода. Анкерные опоры используют в основном как концевые и угловые.
Стальные опоры применяют для высоковольтных линий напряжением свыше 35 кВ. Они изготавливаются следующих видов:
- одностоечные;
- портальные.
Устанавливаются они на бетонный фундамент. Высота – от 9 до 23 м. Расстояние между точками подвеса – от 4,8 м. Изоляторы располагаются на выносных кронштейнах по обе стороны от опоры. Могут устанавливаться между распределительными пунктами и крупными потребителями типа городов, промышленных предприятий.
Подземное подключение
В частный жилой сектор установка делается крайне редко. ЛЭП может проходить между улицами, при этом соблюдается ширина санитарной зоны, сколько положено в зависимости от напряжения: 5 или 10 м в каждую сторону от крайних проводов.
Расстояние между одностоечными металлическими опорами составляет от 200 м в черте населенных пунктов и до 400 м на ровном рельефе вдали от всех зданий и трасс.
Портальные опоры имеют 2 стойки, соединенные вверху поперечной конструкцией. Изоляторы подвешивают на выступающих краях поперечины и между стойками. Расстояние между портальными опорами может составлять до 700 м. Устанавливаются они для транспортировки электроэнергии между объектом, производящим электроэнергию, и основным ПУЭ, от которого провода ведут в город.
Дистанция до домов
Форма опоры
По конструкции и назначению в ЛЭП различают несколько видов опор:
- в начале и конце линии стоят концевые опоры;
- при ответвлении от основной линии устанавливают специальные конструкции;
- на прямых участках без препятствий ставят промежуточные стойки;
- анкерные опоры устанавливают в местах пересечений с различными объектами.
Промежуточные опоры, как правило, имеют форму обычного столба. Анкерные упрочненные – арочного типа с высотой подвеса до 20 м. Зависимость размера пролета от типа опор выглядит следующим образом:
- В районе промзоны расстояние между опорами составляет 500 м.
- Для ЛЭП частного сектора с напряжением 6–10 кВ используют промежуточные конструкции обычного типа – столбы. Их устанавливают на расстоянии 60 м.
- Для анкерной упрочненной конструкции расстояние между опорами ЛЭП 10 кВ увеличивается до 250 метров.
Смотрите видео на эту тему.
Санитарные зоны
Линии электропередачи излучают электромагнитные поля, которые отрицательно влияют на здоровье человека, животных и растений. Под ЛЭП, начиная с 330 кВ, создают санитарные зоны. Их ширина составляет 10 м с каждой стороны. Замеряют от проекции на землю крайнего провода.
Около города
Нельзя тянуть высоковольтный провод по воздуху на любой высоте над железными дорогами и трубопроводами. В случае обрыва существует большая вероятность аварии.
Наземный газопровод не должен пересекаться с воздушными линиями электропередачи. Для пересечения должно выполняться подземное проведение кабеля с заземлением установок в точке входа и выхода линии.
Рядом может проходить параллельный трубопровод, автомобильная трасса и улица с домами.
Норма на удаление от них ЛЭП должна составлять 5–10 м, норматив определяется шириной санитарной зоны. Дистанция рассчитывается с учетом границ участка частного сектора. До домов должно быть не менее 50–100 метров, если напряжение более 35 кВ.
Вечером
Все требования к расстоянию между ЛЭП собраны в ГОСТ Р 21.1101-2009. На его основе производятся все расчеты и разрабатываются проекты линий электропередачи.
Что делать после окончания работ
Вот несколько рекомендаций:
1. Проверьте соответствие установленных параметров
Убедитесь, что все установленные параметры соответствуют вашим требованиям и заявленным в договоре. Это включает в себя мощность, напряжение и другие технические характеристики.
3. Организуйте документацию
Сохраните всю документацию, связанную с процессом подключения электричества. Это включает в себя копии договоров, схемы подключения, сертификаты соответствия и другие релевантные документы. В случае необходимости они будут полезны для проверки и восстановления системы в будущем.
4. Обратитесь в энергоснабжающую компанию
Свяжитесь с представителями энергоснабжающей компании, чтобы уведомить их о завершении работ. При необходимости они смогут провести инспекцию и официально подтвердить присоединение к электрической сети.
6. Проведите проверку безопасности
Убедитесь, что все системы безопасности, такие как автоматические выключатели и предохранители, функционируют должным образом. Проверьте заземление и защиту от перенапряжений и при необходимости обратитесь к специалистам для устранения проблем.
7. Следите за потреблением электроэнергии
Ведите учет своего потребления электроэнергии, чтобы контролировать расходы и оптимизировать использование энергии. Установите счетчик и следите за его показаниями. При необходимости можете обратиться за консультацией специалиста по энергосбережению.
Важно отметить, что для подключения электричества необходимо соблюдать все нормы и требования, установленные законодательством и регулирующими органами. При обнаружении каких-либо неполадок или несоответствий следует обратиться к специалистам для их устранения
Вводное распределительное устройство и узел учета
Вводное распределительное устройство и узел учета могут находится в одном корпусе щита и располагаться на столбе, фасаде здания или же внутри вашего дома. Независимо от того, где располагается ваше ВРУ, необходимо позаботиться о защите от импульсных перенапряжений и обрыве нулевого проводника. Вводной автомат должен иметь возможность пломбировки.
В случае, если корпус ВРУ выполнен из металла, его необходимо так же повторно заземлить.
Работы по монтажу выполнены и теперь вам предстоит сдать их в энергосбытовую организацию. В том случае, если все работы выполнялись в соответствии с требованиями правил устройства электроустановок у вас не должно возникнуть никаких проблем при сдаче.
На этом статья о монтажных работах по выполнению подключения частного дома от столба закончена. Если у вас возникли вопросы или вы можете поделиться тем, как у вам выполнялись работы, оставляйте свои комментарии и подписывайтесь на наши обновления.
Продолжение в следующих частях статьи… Часть первая — Порядок получения технического условия и порядок проведения работ.
Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энерго сбытовой организации.
Основные требования Технических условий, предъявляемые собственнику
Собственники, желающие подключить свои дома к электрическим сетям, должны соблюдать определенные требования, установленные Техническими условиями (ТУ). Эти требования необходимы для гарантии безопасности и эффективности подключения, а также соответствия санитарным нормам и правилам эксплуатации сети.
1. Расстояние от столба до дома
Согласно Техническим условиям, собственники домов должны осуществлять подключение к электросети на определенном расстоянии от столба, на котором установлены электрические линии. Это расстояние определяется не только с целью обеспечения безопасности, но и для обеспечения эффективности передачи электроэнергии.
Нормы:
- Малоэтажные жилые дома — расстояние не должно превышать 30 метров.
- Многоквартирные дома — расстояние не должно превышать 20 метров.
2. Использование надежных и качественных материалов
Для обеспечения безопасности и долговечности системы электроснабжения дома необходимо использовать надежные и качественные материалы. Технические условия требуют, чтобы собственник дома обеспечил установку и использование:
- Электрощитка: должна быть выполнена из негорючих материалов и иметь надежное заземление.
- Кабели и провода: должны соответствовать установленным нормам и быть способными выдерживать необходимую нагрузку.
- Защитные устройства: например, автоматические выключатели и дифференциальные автоматы, которые обеспечивают безопасность и защиту от короткого замыкания.
3. Соблюдение правил эксплуатации и безопасности
Собственники домов, подключенных к электрической сети, должны соблюдать правила эксплуатации и безопасности, установленные Техническими условиями. Это включает в себя:
- Регулярную проверку состояния и исправность электрооборудования в доме.
- Безопасное использование электроприборов и не превышение предельных нагрузок.
- Соблюдение норм пожарной безопасности и правил работы с электроустановками при проведении каких-либо ремонтных или строительных работ.
- Обращение за помощью и проведение работ только у специализированных организаций и квалифицированных специалистов.
Соблюдение правил эксплуатации и безопасности гарантирует защиту жизни и здоровья собственника и его семьи, а также сохранность имущества.
Технические условия, предъявляемые собственнику при подключении дома к электрическим сетям, имеют цель обеспечить безопасность и эффективность электроснабжения. Соблюдение этих требований обязательно для всех собственников домов и позволит избежать проблем и аварий при наличии электричества.
Последствия воздействия электромагнитного поля на организм человека
Спустя многочисленные опыты и наблюдения, доказано, что:
- Электромагнитные поля индуцируют как разность потенциалов, так и токи в человеческом организме. Кратковременное воздействие таких значений неопасно для здоровья, но продолжительное нахождение в зоне действия излучений может серьёзно нарушить работу внутренних органов.
- Большой период под электромагнитным излучением приводит к повышению температуры организма – факт весьма сомнительный и недоказанный, и сегодня существует только в качестве теории.
- Даже слабое, но продолжительное по времени излучение от ЛЭП приводит к учащению мигреней и головных болей, головокружению, нарушению сна, постоянному чувству усталости, некорректной работе всей нервной системы.
Проведены исследования в области воздействия электромагнитного излучения на организм беременных женщин. Вывод: учащение количества преждевременных родов, выкидыши, слишком малый вес новорождённых младенцев. Длительное воздействие поля – одна из причин появления раковых заболеваний.
Воздействие на человека линий электропередачи характеризуется ещё плотностью потока магнитной индукции. Это величина измеряющаяся в Тесла. Для человека нормальный уровень составляет 0,2 – 0,3 мкТл (микроТесла), но это зарубежные исследования не принятые в России. У нас по этой величине норматива нет.
Важно! Зная безопасное расстояние, на котором следует находиться от линии, можно сохранить не только своё здоровье, но и жизнь
Удаленность защитной зоны линии электропередачи
Ее отступ в каждую сторону зависит от номинального класса напряжения (проектного). Например, охранная зона ЛЭП 10 кВ составляет 10 метров (за некоторыми исключениями).
Линии электропередачи
Данное расстояние определяется стандартом, принятым на основании исследований особенностей того или иного напряжения. Эта дистанция отмеряется в каждую сторону от линии. Получается, что такая зона ЛЭП выражена тоже в виде линии, но охватывающей и сами сооружения, и немного территории рядом.
В таблице ниже представлены установленные по документам расстояния в каждую сторону от электролиний для различных классов напряжения. Эти правила насчет зоны ЛЭП соответствуют СНиП, СанПиН и ПУЭ и обязательны к соблюдению
Так что прежде чем затевать вблизи от нее какую-либо стройку, важно удостовериться, что это не противоречит законодательству
| Класс напряжения | Расстояние |
| До 1 кВ | 2 м |
| От 1 до 20 кВ | 10 м |
| 35 кВ | 15 м |
| 110 кВ | 20 м |
| 150 кВ, 160 кВ, 220 кВ | 25 м |
| От 300 до 500 кВ | 30 м |
| 750 кВ | 40 м |
| 1150 кВ | 55 м |
Важно учесть, что если линия относится к классу напряжения 1 кВ, 10 кВ или 20 киловольт, на то, сколько метров в каждую сторону требуется отступить, влияет тип линии и где таковая размещена. Вот почему иногда при классе напряжения 1 киловольт, 10 кВ или 20 кВ хватит и 5 метров
А именно, когда это линии с изолированными или самонесущими проводами, которые локализуются в границах населенных пунктов
А именно, когда это линии с изолированными или самонесущими проводами, которые локализуются в границах населенных пунктов
Вот почему иногда при классе напряжения 1 киловольт, 10 кВ или 20 кВ хватит и 5 метров. А именно, когда это линии с изолированными или самонесущими проводами, которые локализуются в границах населенных пунктов.
Однако этот аспект относится только к данному классу напряжения. Например, если это 6 кВ или 10 кВ. Охранная зона ЛЭП 110 кВ не имеет никаких исключений и соблюдается одинаково вне зависимости от каких-то внешних факторов. Даже охранная зона при уровне напряжения 35 кВ.
Схема охранных территорий различных линий
Касаются они и ЛЭП в 110 кВ, и в 1 киловольт. Согласно СанПиН рабочему может разрешаться нахождение в охранной зоне, если присутствует допуск. Правила особо не изменились с 2016 года.
Важно соблюдать любые охранные зоны линий электропередач. Это необходимая безопасность
Даже если это охранная зона ЛЭП 35 кВ или того меньше
Даже если это охранная зона ЛЭП 35 кВ или того меньше.
Иначе возможен не только штраф, но и более серьезные последствия. Ведь ограничение доступа к зоне ЛЭП иногда влечет трагические события.
Электролинии
Ориентировочно определить класс напряжения возможно даже на картинке, фото или видео, по количеству изоляторов на гирлянде:
- 10 киловольт – 1.
- 35 киловольт – 3–5.
- 110 киловольт – 6, 7, 8.
- 220 киловольт – 10–15.
Но в идеале, конечно, лучше так не делать
Важно выяснить из документации, каков точно класс напряжения ЛЭП. От этого будет зависеть разрешенное расстояние до тех или иных объектов, то есть охранная зона электролиний
И тогда никто не сможет придраться в случае чего
И тогда никто не сможет придраться в случае чего.
Кстати, если изоляторы маленькие, значит, вполне возможно, тут действует охранная зона ВЛ 0.4 кВ. ВЛ – означает «воздушная линия». Также возможно определить, что это за тип ЛЭП и какая тут охранная зона, по опорам.
Для 4–6–10 (ВЛ-4 (4 кВ), ВЛ-6 (6 кВ), ВЛ-10 (10 кВ)) ограничения более жесткие, чем для 0.4 и 0.6 кВ. Но и для самых слабых линий всегда присутствует охранная зона. Ведь даже в этих ЛЭП напряжение очень высоко, и для человека оно может стать смертельным. Также присутствует некоторый риск возгорания различных объектов при аварии.
Безопасное расстояние до проводов ЛЭП
Важно понимать, что защитная зона ЛЭП четко регламентирована. Да, возможно часто встретить случаи, когда она не соблюдается грубейшим образом
Однако в любой момент, в случае обнаружения нарушения надзорными органами, возможно привлечение к ответственности нарушителей
Однако в любой момент, в случае обнаружения нарушения надзорными органами, возможно привлечение к ответственности нарушителей.
Незаконные постройки около линий могут в итоге быть снесены, причем срочно. Например, если требуется доступ к зоне ЛЭП для устранения аварии.
А если возникнут какие-то критические последствия, то ответственность может в итоге быть уже не административной, а уголовной. Например, если будет нанесен материальный ущерб на крупную сумму, либо же ущерб здоровью или летальный исход.

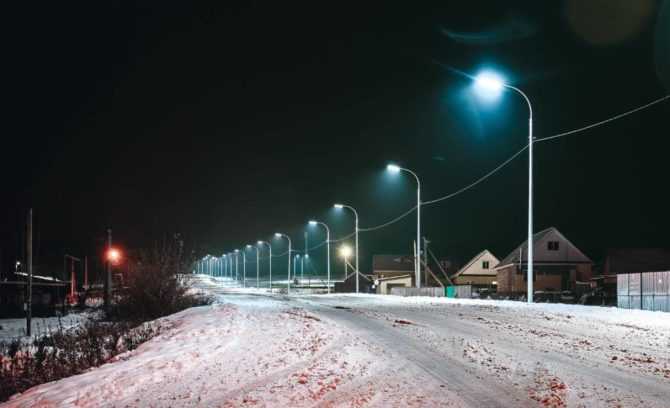

Сколько метров между опорами освещения
Расстояние между фонарными столбами выбирается в соответствии с требованиями, указанными в ГОСТ Р 55708-2013.
Расстояние между фонарями может быть разным, так как нормативы отличаются в зависимости от того, в каком населённом пункте освещение организуется: в городе, на территории посёлков, сёл и деревень или в частном секторе.
В среднем пролёт между опорами составляет от 35 до 45 метров, а максимальное значение не должно превышать 65 метров.
Величина пролётов принимается исходя из следующих параметров:
- Требуемый уровень освещённости.
- Тип, мощность и количество светильников, установленных на опорах.
- Расстояние от земли до светильников.
- Угол наклона светильников.

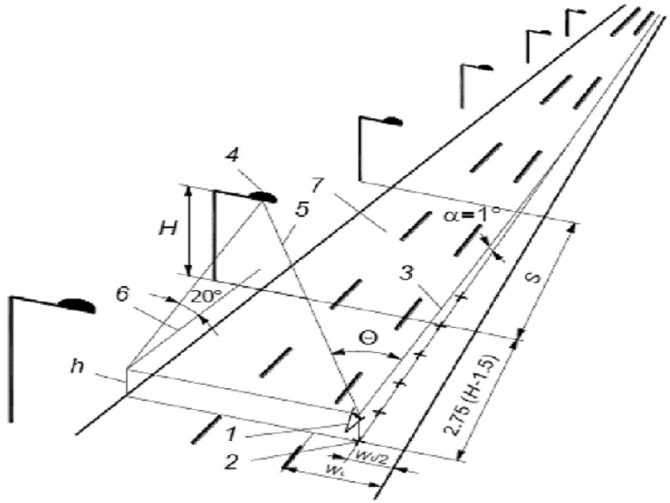

При проектировании пролётов важно учитывать не только расстояние от земли до светильников, но и зависимость этого расстояния от расположения фонарей. Она не должна быть выше, чем отношение 7 к 1 при шахматном расположении светильников, и не более отношения 5 к 1 при одностороннем, прямоугольном или осевом их размещении
Требуемый уровень освещённости покрытия с учётом равномерности определяется согласно категории автодороги: автомагистраль, скоростная дорога или обычная.
Нормы освещённости дорог, улиц и пространств для пешеходов различаются в зависимости от места их расположения: в центре города или за его пределами, в жилой застройке или в промышленных, складских и тому подобных зонах.
