Установка буровой установки
Перед началом работы по бурению ГНБ необходимо правильно установить буровую установку. Весь процесс установки должен быть выполнен профессиональными специалистами, следующими строгим инструкциям и регламенту безопасности.
Вот основные этапы установки буровой установки для проведения бурения ГНБ:
- Подготовительные работы перед установкой: выбор участка для установки, ознакомление с геологическими и гидрогеологическими условиями при проведении работ.
- Развёртывание буровой установки: размещение ее на выбранном участке, установка на необходимом расстоянии от технической площадки и основных коммуникаций.
- Подготовка анкерных кронштейнов: прокладка анкерных кронштейнов для фиксации буровой установки на земле.
- Установка буровой установки на анкерные кронштейны: закрепление установки на анкерных кронштейнах с использованием специальных закруток и болтов.
- Подключение электропитания и коммуникаций: подключение буровой установки к электросети и коммуникациям, необходимым для ее функционирования.
- Проверка работоспособности и безопасности: проверка всех систем и механизмов буровой установки на работоспособность, проведение проверочных испытаний, соблюдение правил техники безопасности.
Правильная установка буровой установки обеспечивает безопасность и эффективность выполнения работ по бурению ГНБ. В случае неправильной установки или нарушения техники безопасности, возможны проблемы и опасности как для рабочих, так и для оборудования.
Угол забуривания

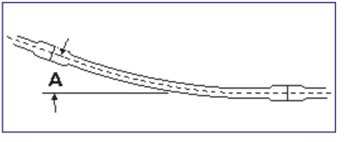

Угол забуривания – наклон буровой установки по отношению к уклону поверхности земли. Необходимо следить за тем, чтобы угол забуривания (A) не превышал ограничения по изгибу на длину секции штанги (рис. 2) .
Рис. 2. Угол забуривания
Превышение рекомендованного изгиба буровой штанги ведет к ее повреждению и последующей поломке. Изменения угла должны равномерно распределяться по всей длине секции штанги .
Угол забуривания можно определить двумя путями:
1. С помощью передатчика забуривания:
— положить на землю передатчик забуривания и снять показания;
— положить передатчик забуривания на буровую установку и снять показания;
— вычесть величину угла забуривания для земли из величины угла забуривания для буровой установки.
2. Путем измерений:
— провести измерение от земли до переднего торца бурового лафета;
— провести измерение от земли до заднего торца бурового лафета;
— измерить расстояние между передней и задней точками, чтобы получить длину основания.

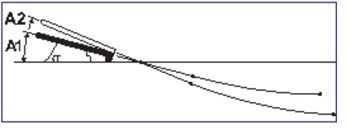

Небольшой угол забуривания (A1) позволяет скорее выйти на горизонтальное направление при меньшем изгибе. Увеличение угла забуривания (A2) ведет к удлинению и более глубокому залеганию трассы (рис. 3).
Рис. 3. Угол забуривания

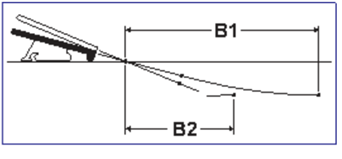

Длина подсвечника – расстояние от точки забуривания до горизонтального участка трассы (B1). Слишком малая длина подсвечника (B2) ведет к превышению допустимой величины изгиба, и, следовательно, к повреждению штанги.
Рис. 4. Длина подсвечника
Так как изгиб штанги должен происходить постепенно, величина угла забуривания и ограничения по изгибу определяют, насколько глубоко должна находиться штанга, когда она достигает горизонтального положения. Это называется минимальной глубиной.
Чтобы уменьшить минимальную глубину (D1), необходимо уменьшить угол забуривания. Это также уменьшает длину подсвечника. Чтобы увеличить минимальную глубину (D2), необходимо увеличить угол забуривания. Это также увеличивает длину подсвечника (рис. 5).
Рис. 5. Минимальная глубина
Проверка готовности к бурению
Перед началом бурения ГНБ необходимо провести несколько этапов, чтобы убедиться в готовности места для работы и обеспечить безопасность процесса. В этом разделе мы рассмотрим основные этапы проверки готовности к бурению.
Подготовка рабочей площадки
Первым шагом перед бурением ГНБ является подготовка рабочей площадки. Необходимо убедиться, что рабочая зона свободна от препятствий и не представляет опасности для персонала и окружающих. Кроме того, необходимо провести обследование местности на предмет наличия подземных коммуникаций, таких как газопроводы или кабели, чтобы избежать их повреждения.
Проверка оборудования и инструментов
Для успешного проведения бурения ГНБ необходимо проверить состояние и работоспособность оборудования и инструментов. Перед началом работы следует убедиться, что все компоненты системы ГНБ находятся в исправном состоянии и готовы к использованию. Также необходимо проверить наличие запасных частей и инструментов, которые могут понадобиться в процессе бурения.
Опись материалов и расходных материалов
Для удобства работы и контроля над процессом бурения ГНБ необходимо составить опись всех материалов и расходных материалов, которые будут использоваться во время работы. Это позволит легко контролировать запасы и планировать их пополнение. Кроме того, при подготовке описи следует учесть особенности территории и предусмотреть дополнительные материалы и расходные материалы, которые могут понадобиться в ходе работы.
Обучение персонала
Перед началом бурения ГНБ важно обеспечить достаточный уровень обучения и подготовки персонала. Все работники должны быть ознакомлены с правилами проведения работы, мерами безопасности и процедурами экстренной эвакуации
Также необходимо провести инструктаж по использованию оборудования и инструментов и ознакомить персонал с протоколом бурения.
Соблюдение всех указанных этапов и правил проверки готовности к бурению ГНБ позволит провести процесс безопасно и эффективно, минимизируя риски и ошибки.
Плюсы ГНБ:
1. Меньшая трата ресурсов, финансов, рабочей силы.
2. По сравнению со способом траншейной прокладки затрачивается на 30% меньше времени.
3. Затраты на прокладку коммуникаций понижаются в связи с отсутствием необходимости восстанавливать ландшафт.
4. Проводить работы можно на любых территориях, включая места расположения исторических ценностей, высоковольтных станций, неблагоприятных климатических условиях.
5. Структура грунта сохраняется, плодородные слои почвы не нарушаются.
6. В момент проведения работ не нарушается привычный городской ритм, не нужно останавливать движение автомобилей, нет вреда экологии.
При технологии бурения используются различные инструменты:
1. Буровая машина (установка ГНБ). Это промышленное оборудование, работающее на дизельном топливе. Управление и передвижение осуществляется оператором. Бурение основано на функциональных частях таких машин: лафете, гидростанции, панели управления.
2. Вспомогательный инструмент. Для продавливания или прокалывания почвы применяются различные инструменты: штанги, расширители, насосы, винтовые элементы с резьбой и т.д. В зависимости от типа и стадии проводимых работ бригада устанавливает на буровую машину разный инструмент.
3. Система локации
При ГНБ важно соблюдать траекторию прохождения бура, точность выхода во втором котловане. Для этого на головке бура устанавливается зонд, а рабочие отслеживают передвижение инструмента с помощью локатора.
4. Медно-графитовая смазка. Применяется для смазывания мест соединения буровых штанг.
Горизонтально-направленное бурение было изобретено еще в 1960 г. С тех пор ГНБ активно используется по всему миру благодаря особенностям технологии. Как и любая методика, ГНБ имеет свои преимущества и недостатки.
Вопрос-ответ:
Что такое протокол бурения ГНБ?
Протокол бурения ГНБ — это документ, в котором фиксируются все основные этапы и правила проведения горизонтально-направленного бурения. Он содержит информацию о местоположении скважины, используемом оборудовании, типе и размере буровой колонны, применяемых буровых растворах и других важных параметрах.
Какие этапы включает протокол бурения ГНБ?
Протокол бурения ГНБ включает следующие этапы: подготовительные работы, установку оборудования, бурение скважины, промывку скважины, заканчивающие работы и окончание бурения. Каждый этап подробно описывается в протоколе и сопровождается соответствующими записями и измерениями.
Какие правила проведения следует соблюдать при бурении ГНБ?
При бурении ГНБ необходимо соблюдать несколько важных правил. Во-первых, перед началом работы необходимо тщательно изучить геологическую ситуацию и провести геофизические исследования. Во-вторых, необходимо выбрать оптимальное оборудование и буровые растворы. Также, следует контролировать параметры бурения, промывки скважины и своевременно вносить корректировки, если необходимо
Важно также проводить систематический контроль качества бурения и сохранять документацию
Какие преимущества имеет горизонтально-направленное бурение?
Горизонтально-направленное бурение имеет несколько преимуществ. Во-первых, оно позволяет прокладывать трубопроводы и коммуникации под дорогами, реками, зданиями и другими препятствиями, минимизируя вмешательство в окружающую среду. Во-вторых, такое бурение позволяет экономить время и ресурсы, поскольку можно не обходить препятствия, а просто пройти сквозь них. Также, горизонтально-направленное бурение более точно контролируется и облегчает ремонт и обслуживание скважин.
Каковы основные компоненты протокола бурения ГНБ?
Основными компонентами протокола бурения ГНБ являются: информация о наименовании и местоположении объекта, геологическая информация и грунтовые условия, описание горизонтально-направленной скважины, описание используемого бурового оборудования и его характеристики, описание и характеристики буровой колонны, информация о применяемых буровых растворах и их параметрах, а также результаты бурения и другие важные данные.
Какие этапы включает в себя протокол бурения ГНБ?
Протокол бурения ГНБ включает в себя следующие этапы: подготовка места работ, подключение буровой установки к горизонтальному направляющему бурению, установка и заход бурильной головки, прокладка трубопровода, начало бурения, замена бурового инструмента во время работы, контроль глубины бурения и окончание бурения.
