Нож с пяткой для снятия изоляции кабеля

Создание рабочего места

Прежде чем приступить к изготовлению обжигалки для снятия изоляции, необходимо создать удобное и безопасное рабочее место. Вот несколько шагов, которые помогут вам создать комфортные условия для работы:

1. Выберите правильное место. Прежде всего, найдите подходящее место для работы. Лучше всего выбрать хорошо проветриваемое пространство, где нет возможности попадания влаги или веществ, которые могут быть опасными для работы.

2. Подготовьте рабочий стол. Убедитесь, что ваш рабочий стол чистый и сухой. Снимите все посторонние предметы с поверхности стола, чтобы создать достаточно простора для работы.

3. Подготовьте инструменты и материалы. Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы: проводники, ножницы, кусачки, изоляционная лента и другие приборы.

4. Поставьте указательные знаки безопасности. Расположите знаки безопасности в видимых местах, чтобы предупредить о возможных опасностях и дать инструкции по безопасной работе.

5. Наденьте защитное снаряжение. Не забудьте надеть защитные очки и перчатки перед началом работы, чтобы защитить свои глаза и руки от возможных травм.

6. Организуйте пространство. Разместите все инструменты и материалы таким образом, чтобы они были легко доступны во время работы. Подготовьте контейнеры или ящики для хранения инструментов, чтобы они не путались на рабочей поверхности.

После выполнения всех этих шагов, вы будете готовы начать создавать свою обжигалку для снятия изоляции своими руками.

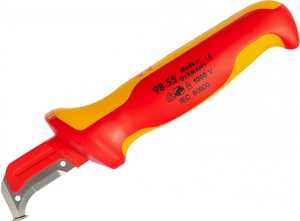

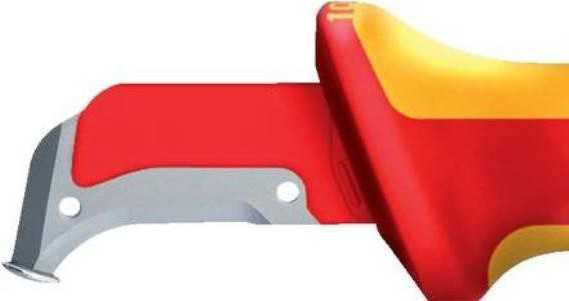

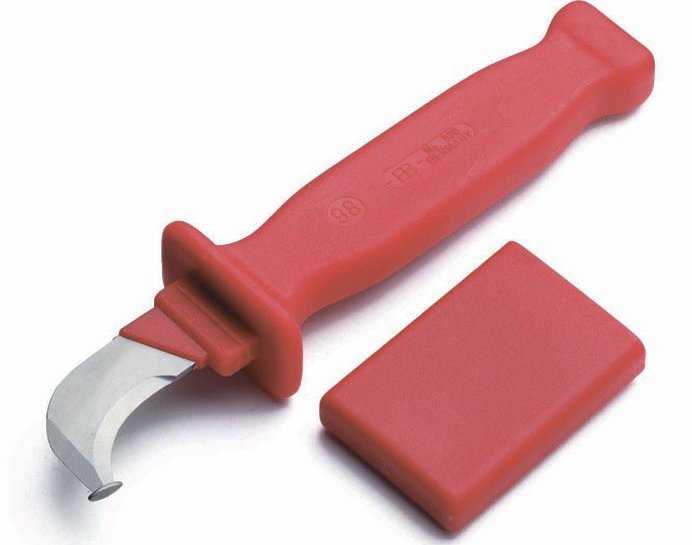

Специальный нож с пяткой

Для снятия изоляции внешней чаще всего пользуются инструментом со специальной пяткой. Это специфический нож, который нельзя применить ни для каких других работ. Именно поэтому его приобретение будет выгодно в первую очередь профессиональному электрику, который регулярно сталкивается с подобными процедурами. Для домашних мастеров-любителей покупной инструмент имеет довольно высокую цену, а частота его применения в хозяйстве вовсе не оправдает трату на его покупку. По этой причине иногда нож для разделки кабеля изготавливают вручную из подручных материалов.

Обзор инструмента

Внешний вид приспособления с пяткой, купленного в магазине, обещает высокий уровень удобства в использовании. Нож оснащен прорезиненой рукоятью, позволяющей крепко удерживать его в руке. К тому же на резиновом покрытии имеются специальные насечки, благодаря которым оно не скользит и хорошо ложится в ладонь. Оказывает благотворное влияние и эргономичная форма многих моделей.

Лезвие таких ножей сделано из качественной стали, а также оно обоюдоострое, что облегчает распускание изоляции в обе стороны — от себя и к себе. На его конце приварена небольшая пластинка, именуемая пяткой, позволяющая безопасно зачистить кабель, не повредив внутренней обмотки. Ее размер варьируется в зависимости от толщины провода — нож с широкой пяткой подойдет только под толстый многожильный кабель, а вот инструментом с маленькой можно снять изолирующий слой с любого провода. Поэтому второй вариант, конечно, универсальнее.

https://youtube.com/watch?v=795Rks9sPqE

Единственный минус таких ножей для зачистки проводов — это их цена. Для домашних электрических работ, которые случаются не так уж часто, такие приспособления будут неоправданно дороги, ведь их средняя цена колеблется в диапазоне 1000−1500 рублей. А вот для электриков приобретение окупит себя в кратчайшие сроки, позволив быстро и профессионально снимать изоляцию с плоского кабеля.

В продаже имеются ножи и без пятки. Они выглядят, как и обычные, либо же обладают небольшим крюком. Это тоже относительно удобно, да и цена на такие модели значительно ниже, однако их использование увеличивает риск повреждения других слоев изоляции.

Изготовление своими руками

Чтобы обойтись без крупных трат, можно изготовить нож для зачистки кабеля самому из подручных средств. Каждый мастер использует свои материалы, которые можно найти в гараже или кладовке. Однако приблизительный набор всего необходимого будет выглядеть так:

• Лезвия от канцелярского ножа.
• Удобная рукоятка, например, от стамески, или просто деревянный брусок, хорошо лежащий в руке. Можно использовать металлический профиль, в который вставляют брус чуть меньшего сечения.
• Бормашина или мини-дрель.
• Отрезной алмазный мини-диск для дрели.
• Припой и паяльник.

В первую очередь на кончике канцелярского лезвия бормашиной с алмазным микродиском вытачивается своеобразная ножка для будущей пятки, в которой выпиливается отверстие по размеру этой самой ножки.

После изготовления заготовки приступают к рукояти. В деревянной рейке пропиливают тонкое плоское отверстие, в которое вставляют само лезвие. Далее брусок задвигают в алюминиевый профиль и фиксируют винтом для надежности крепления. На этом этапе работу по самостоятельному изготовлению инструмента электрика можно считать завершенной.

Если в качестве исходника берется стамеска или резак, то количество шагов работы значительно уменьшается — они идут с уже готовой удобной ручкой, поэтому остается только обработать режущую часть и припаять пятку.

Виды оборудования

Чертёж проекта станка для заводской переработки кабелей

Станки и приспособления для снятия изоляции с кабелей и проводов могут быть сложными механизированными агрегатами и самодельными простейшими устройствами.

Заводские цехи оснащают мощными механизмами, которые могут одновременно производить очистку от изоляции нескольких кабелей и проводов. Сделать такое оборудование своими руками практически невозможно. В данной статье предлагаются два варианта изготовления приспособлений и ответ на вопрос, как очистить от изоляции бывшую в употреблении кабельно-проводную продукцию.

Простое устройство

Для изготовления самодельного приспособления понадобятся:

Подготовив указанные материалы, поступают следующим образом:

Удаление изоляции происходит следующим образом:

С помощью самоделки зачищают провода в небольшом количестве. Для интенсивной эксплуатации приспособление непригодно. Однако для мелких работ остроумное устройство приносит немалую пользу. Очищенный провод используют для изготовления различных поделок или как крепёжный материал. Вопросов, как тщательно очистить провод от изоляции с помощью этой самоделки, не возникает.

Универсальный стриппер

Универсальность станка для снятия изоляции заключается в том, что на нём можно устанавливать рычаг ручного привода и в то же время его можно подключать к дрели или небольшому электродвигателю.

Для этого потребуется обладание навыками обращения со сваркой, токарным и сверлильным станком. Помимо этого нужно иметь доступ к соответствующему оборудованию. Если таковое есть в наличии, то изготовить станок не составит большого труда.

Для самостоятельного изготовления стриппера потребуются следующие материалы:

Порядок изготовления самодельного стриппера:

Дополнительная информация. Если нет возможности самостоятельно подготовить сборные элементы устройства, то это можно сделать по заказу в заводском цехе по представленным чертежам.

Принцип работы станка, для того чтобы получить очищенный провод, заключается в следующем:

Чтобы решить вопрос, как зачистить большие объёмы кабельно-проводной продукции, ведущий вал станка соединяют с электромотором. Как правило, для этого используют двигатель небольшой мощности (8-9 Ватт), питающийся от бытовой электросети напряжением 220-230 в.

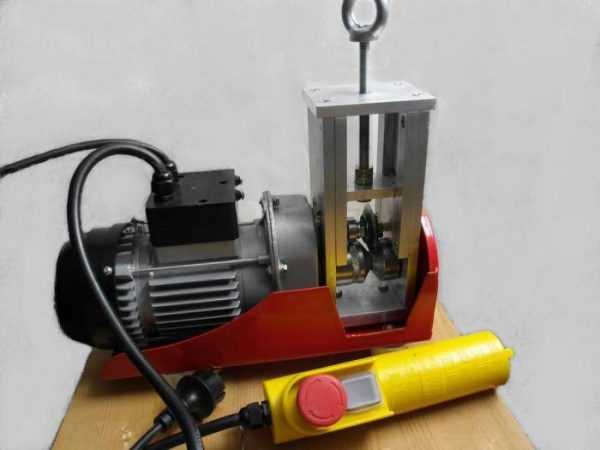

Станок с электромотором для снятия изоляции

Станок с электроприводом такой конструкции может стать солидным подспорьем в условиях частного предприятия по переработке бывшей в употреблении кабельной продукции.

Основные характеристики

Кабельные ножи в основном характеризуют тремя параметрами — длина лезвия, общая длина и допустимые для работы сечения. От длины функциональной области будут зависеть размеры кабеля, который можно обрабатывать инструментом. В среднем лезвие имеет длину от 25 до 50 мм. Причем не стоит рассматривать увеличенные размеры только лишь как способ расширения рабочих действий. Маленькое лезвие эффективнее в работе с тонкой проводкой. Мастер затрачивает на такие операции меньше времени, поэтому все же есть смысл ориентироваться на конкретную группу целевых материалов.

Что касается общей длины, то нож с пяткой для снятия изоляции в среднем достигает 170-220 мм. От этого значения зависит удобство мастера, то есть рукоятка подбирается под комфортный хват руки пользователя. В некоторых случаях эргономичнее оказываются маленькие ножи, а в других — большие. Стандартный диапазон сечений, с которыми может работать данный инструмент, включает форматы 3*1,5; 2*1,5 и 2*2,5. Также не стоит забывать про изоляцию ножа — электрическая защита на 1000В является основной характеристикой таких приспособлений.

Нюансы, которые следует учесть при снятии изоляции с жил

Многие не придают особого значения тому, каким инструментом пользоваться для снятия изоляции с жил кабелей. Однако именно инструмент играет важную роль в долговечности монтируемого соединения. Для примера можно рассмотреть вариант с использованием обычного резака. Если надрезать изоляцию по всей длине, можно повредить токоведущие проволоки гибкого кабеля. Если же подрезать изоляцию вкруговую, то на жилах образуются канавки, по которым они могут впоследствии обломиться.

ФОТО: drive2.ruДля зачистки жил кабелей можно использовать различные инструменты

То же можно сказать и о зачистке жил при помощи бокорезов. Конечно, профессиональный электромонтёр с опытом свободно снимет изоляцию любым инструментом, не повредив жилы, однако подобных специалистов − единицы. Как же быть тем, кто достаточного опыта не имеет? В этом случае некоторые советуют изготовить для снятия изоляции специальное приспособление. Конечно, есть «индивидуумы», использующие для зачистки кабелей собственные зубы, но редакция Homius предостерегает уважаемого читателя от подобных действий. Всё-таки зубы человека предназначены немного для другого.

Самодельные приспособления для зачистки жил проводов, и стоит ли ими пользоваться

В сети распространяется множество видеороликов, в которых «умельцы» советуют изготовить приспособление для снятия изоляции из полотна для канцелярского ножа и пластиковой крышки. На первый взгляд может показаться, что подобное устройство работоспособно и даже полезно. Однако не стоит делать скоропалительных выводов.

ФОТО: YouTube.comНе стоит доверять подобным самоделкам – велик риск подпортить не только кабель, но и руки

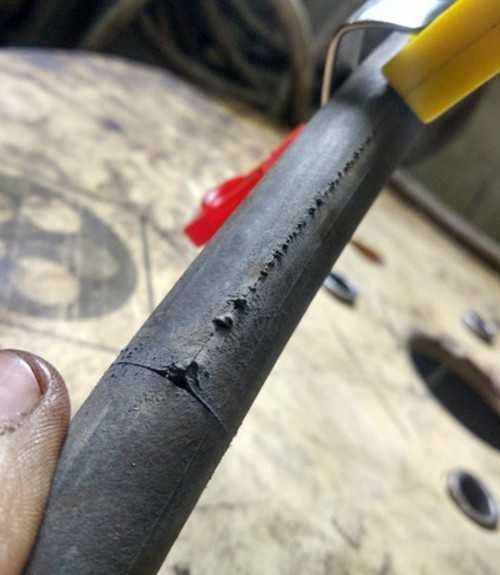

При работе подобным приспособлением на поверхности токоведущей жилы неизбежно образуется надрез. Малейший перегиб в месте надреза приведёт к перелому металла. Однако и это не все подводные камни. Пользоваться таким приспособлением довольно опасно. Велик риск порезаться, а учитывая остроту полотен, травма может оказаться весьма серьёзной.

ФОТО: i.stuff.co.nzЕсли пользоваться самоделками, к подобному следует подготовиться

Вообще, при производстве электромонтажных работ не стоит «изобретать велосипед». Производители предлагают множество различного инструмента для облегчения подобных задач. При этом стоимость этих приспособлений невысока, а значит, и приобрести их сможет каждый. Так стоит ли рисковать, используя различную кустарщину?

Области применения

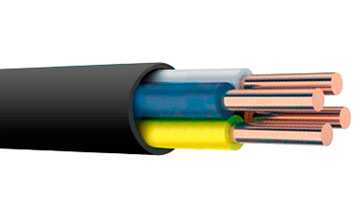

Кабели с медной жилой широко применяются в различных отраслях хозяйственной деятельности человека:

• в линиях электропередач, служащих для передачи и распределения электроэнергии в стационарных установках;
• монтаж проводки внутри жилых помещений и офисов;
• на производственных предприятиях, где высока вероятность возникновения пожаров и взрывов.

Одножильный медный кабель находит свое применение в условиях, где после монтажа обеспечивается его неподвижность (электродвигатели, электропроводка в помещении).

В то же время многожильный провод используется для электропитания оборудования с большим диапазоном движения.

К такому оборудованию относятся, например, козловые краны.

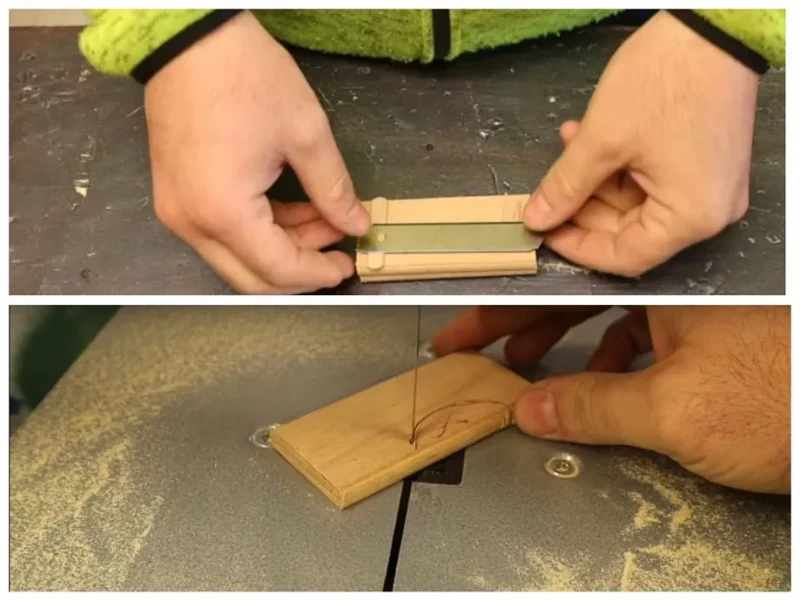

Как сделать нож электрика своими руками?

Для изготовления такого инструмента потребуется металлический профиль (например, отрезок от рамы москитной сетки), лезвие от канцелярского ножа и несколько деревянных брусков. Для пятки можно использовать металлическую пластину овальной формы — главное, чтобы она была прочной и допускала возможность припоя по отношению к лезвию. В ней изначально следует проделать небольшое отверстие-полоску, в которую и войдет окончание лезвия. Далее с помощью паяльника следует закрепить пятку под определенным углом или симметрично.

Можно приступать к изготовлению рукоятки. Обычно самодельный нож для снятия изоляции с пяткой выполняется с металлической рукояткой, для которой и был подготовлен профиль. Это решение единственно оправдано в домашних условиях, так как высокопрочный пластик подогнать под конкретную форму без специального инструмента и материала практически невозможно. Лезвие закрепляется в профиле с помощью деревянных брусков, которые будут зажимать его. Для придания надежности конструкции уже в нише самого профиля следует проделать несколько отверстий для заклепок и выполнить крепление.

Необходимые материалы и инструменты

• Материалы:
  • Кусок твёрдого дерева или металла для основания станка
  • Металлический профиль или стальной уголок для рамы станка
  • Изоляционные ножницы или канавочные ножи
  • Провод для подключения электродвигателя
  • Кабель для питания станка
  • Крепежные элементы (винты, гайки, шайбы)
  • Изоляционная лента или термоусадочные трубки для защиты электродвигателя и соединений кабеля
• Инструменты:
  • Дрель или шуруповерт с набором сверл для металла
  • Напильник или рубанок для обработки деревянной основы
  • Ручной лобзик или торцовочная пила для распила профиля или уголка
  • Молоток и отвертка
  • Кусачки для отрезания провода
  • Паяльник и припой для подключения электродвигателя
  • Мультиметр для проверки проводки и электрических соединений
  • Гаечные ключи и отвертки для сборки и настройки станка

Виды оборудования

При небольших объёмах работ приобретать дорогое оборудование нецелесообразно. Домашние умельцы собирают простые устройства для того, чтобы почистить провода небольшого диаметра, также делают довольно сложные универсальные стрипперы для разделки кабелей.

Простое устройство

Наиболее простой способ зачистки провода от ПВХ изоляции – это сделать приспособление из следующих материалов:

• два деревянных бруска размером 40 х 40 х 400 мм;
• два винта длиной 90 мм с гайками М 8;
• малярный или канцелярский нож.

Пошаговая сборка:

1. Бруски стягивают струбциной.
2. Отступив от концов планок по 40 мм с обеих сторон, планки просверливают насквозь.
3. Винты продевают в отверстия и стягивают деревянные элементы гайками.
4. Вдоль линии соединения просверливают 6 отверстий ø от 2 до 12 мм.
5. Перед тем, как зачистить провода от изоляции, в щель вставляют лезвие ножа.
6. Острие резака помещают в середине проёма нужного диаметра.
7. Гайки окончательно затягивают. Устройство готово к работе.

Простое приспособление Удаляют изоляцию следующим образом:

• ослабив гайки, нож переставляют в нужное отверстие, бруски снова стягивают;
• провод вставляют в проём так, чтобы его конец вышел с другой стороны устройства;
• ухватив пассатижами жилу, протягивают весь провод через отверстие;
• металлические проводки отделяют от изоляции и придают им компактную форму.

Универсальный стриппер

Для того чтобы зачищать проводную продукцию в относительно больших объёмах, понадобится универсальный станок. Сделать его своими руками непросто. Потребуются опыт и умение обращения с металлообрабатывающим оборудованием и его наличие. В крайнем случае, сделав чертежи, детали можно изготовить в ближайшей мастерской.

Для сборки самодельного стриппера понадобятся:

• стальной лист толщиной 8 мм;
• две конусные шестерни;
• шток с нарезанной резьбой М 8;
• круглый стальной стержень ø 8 мм;
• г-образный рычаг;
• гайки М 8 и шайбы.

Пошаговая инструкция сборки станка:

1. Согласно чертежу, металлическую полосу размечают с помощью рулетки и маркера.
2. Угловой машинкой с алмазным кругом разрезают металл на сборочные элементы.
3. В полосе делают угловые прорези. По ним заготовку сгибают в раму, получая корпус стриппера.
4. Также делают подвижную П-образную рамку режущего блока.
5. Боковые стенки корпуса и блока просверливают с обеих сторон.
6. В корпус вставляют вал с одетыми на него роликами.
7. На конце вала закрепляют Г-образную ручку.
8. В отверстия внутренней рамки вставляют вал с дисковым ножом.
9. Режущий диск делают из плоской шайбы, края которой затачивают на наждаке.
10. В заранее просверленное отверстие верхней площадки по центру вставляют гайку М 8.
11. Ввинчивают шток, нижний конец которого закрепляют в шарнирном гнезде режущего блока с помощью пружинной шайбы.
12. Вращая ручку штока, выставляют высоту зазора между ножом и ведущими роликами.
13. В проём вставляют конец кабеля и начинают поворачивать ручку.
14. Вместо рычага устанавливают электродвигатель, вал которого соединяют с осью подающих роликов.

Советуем изучить Пылевлагозащищенные осветительные приборы для любых нужд

Разделочный станок с электродвигателем

Дополнительная информация. Данная инструкция носит рекомендательный характер. Каждый мастер волен дополнить или придумать свою конструкцию станка для разделки кабеля. Главное – это принцип протяжки провода вдоль лезвия резака.

Тема статьи «Станок для разделки кабеля своими руками чертежи» интересна тем людям, которые могут реализовать себя в таком виде бизнеса, как извлечение цветмета из отработанной проводной продукции. Разделать в домашних условиях кабели и провода с помощью самодельного станка на сегодняшний день является отличной идеей для получения дополнительного заработка.

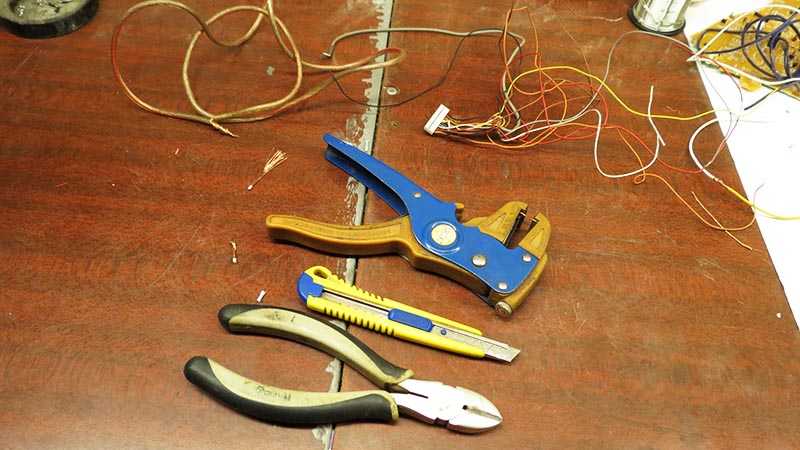

Ручные инструменты

Популярные инструменты для снятия изоляции:

• механический стриппер;
• клещи;
• нож;
• щипцы для проводников круглого сечения;
• пассатижи;
• нож для удаления оболочек.

Механический стриппер

Механический стриппер

Это стриппер-кримпер для снятия изоляции на концах проводов. Состоит из клещей-кусачек и пресс-клещей, которыми обжимают и опрессовывают концы. Для снятия оплетки провод зажимается в отверстие нужного диаметра, круговыми движениями, снимают изоляционное покрытие. Это простой дешевый инструмент. У него короткий срок эксплуатации, применяют для несложных операций. Пресс-клещи имеют 6-7 отверстий, что допускает работу с элементами разных диаметров.

Пассатижи для снятия изоляции

Пассатижи

Пассатижи (плоскогубцы) – универсальный инструмент для зачистки изоляции и других операций, выполняемых при электротехнических работах. В передней части расположены 6 типоразмеров разъемных отверстий, диапазон сечений от 0,5 до 3 мм. Во второй половине расположен длинный зигзагообразный разъем, с помощью которого обжимают концы, изгибают проволоку, режут тонкие мягкие провода. Это удобная, недорогая зачищалка для проводов.

Клещи для снятия изоляции

Клещи для снятия изоляции

Устройство снабжено ручками, которые покрыты диэлектрической оболочкой, регулировочным винтом, позволяющим изменять диаметр отверстия. Для снятия оболочки кабель легонько прикусывают, инструмент поворачивают и протягивают надрезанное покрытие. Установленные в отверстие клещей провода нельзя сильно сжимать и деформировать. Это приведет к образованию царапин на стальных жилах проводника.

Щипцы для снятия изоляции с кабелей круглого сечения

Это круглая разъемная ручка. Ее раскрывают, вставляют проводник, зажимают и проворачивают. Режущая кромка делает надрез по кругу, при протягивании оболочка снимается. Приспособление предназначено для кабелей большого сечения круглой формы.

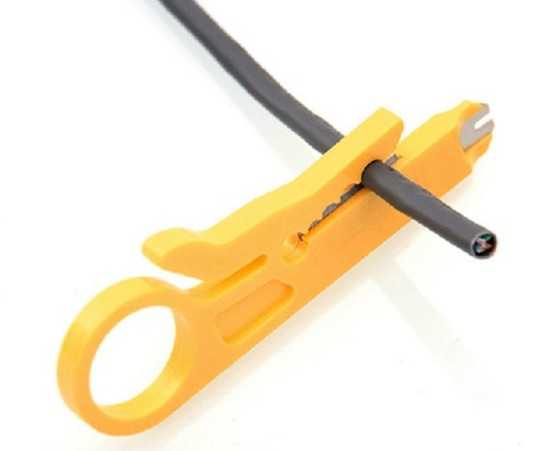

Нож для удаления оболочек

У этого ножа выдвижное лезвие и металлическая скоба, которая прижимает кабель к режущей части. Поворотный механизм позволяет резать оболочку вдоль его длины и по окружности. Лезвие выдвигается на толщину оплетки, что исключает повреждение самого проводника.

Нож для удаления изоляции

Это зачистка для проводов. Лезвие согнуто в виде крючка. Оплетку снимают движением от себя, нож располагают под острым углом, исключая повреждение стальных жил проводника. Ограничивает глубину разреза расположенная на конце крючка пятка. Она контролирует глубину прорезания, удаляя верхнюю оболочку. Не подходит для толстого покрытия.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

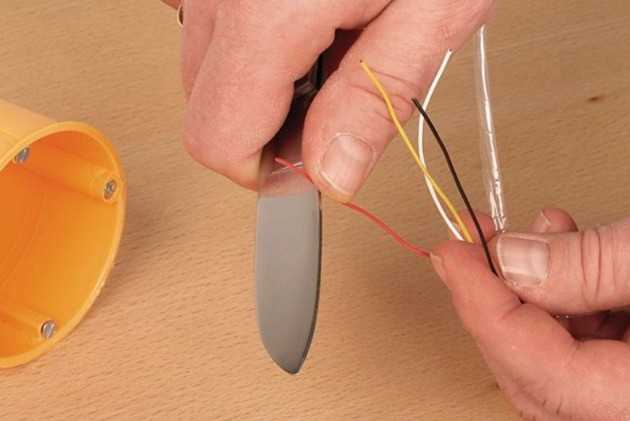

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

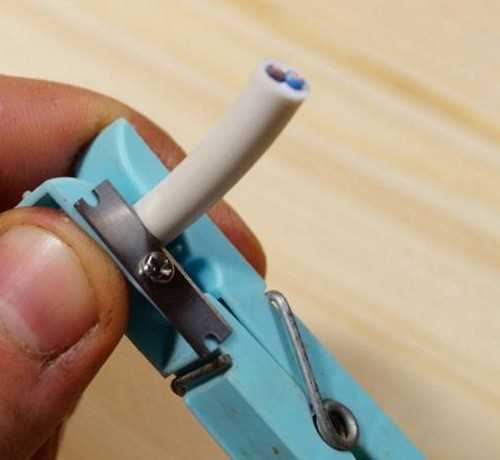

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

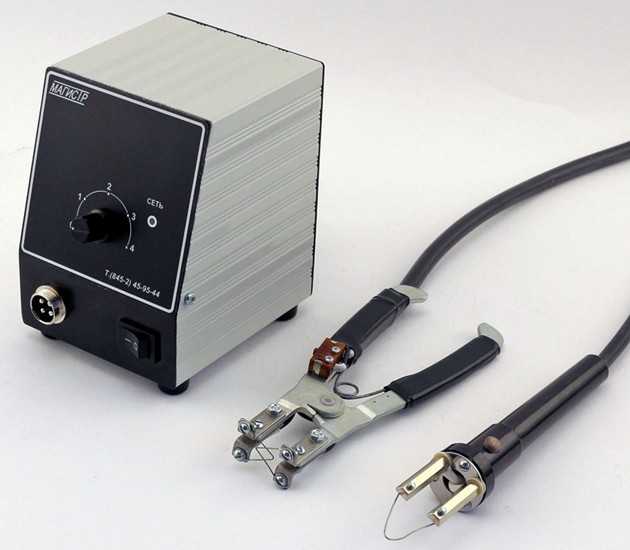

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

• Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
• Тонкая линия расплава не приводит к перерасходу материала.
• Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

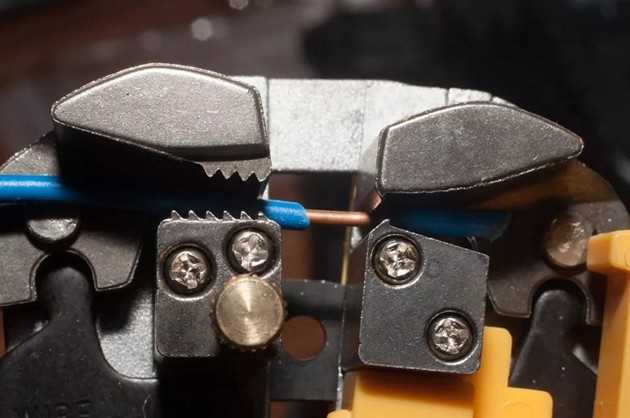

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

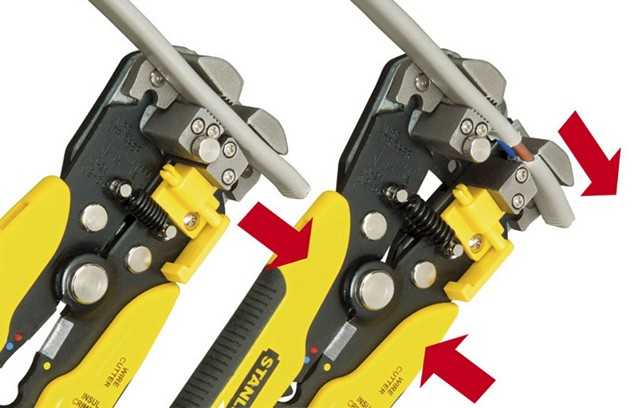

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

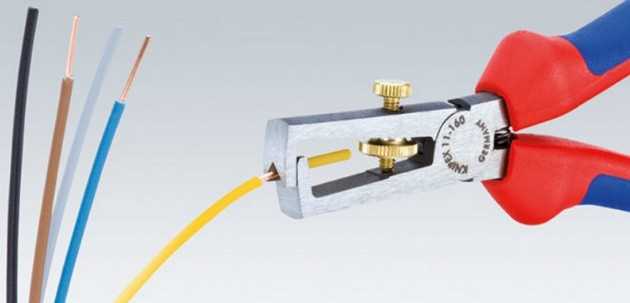

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

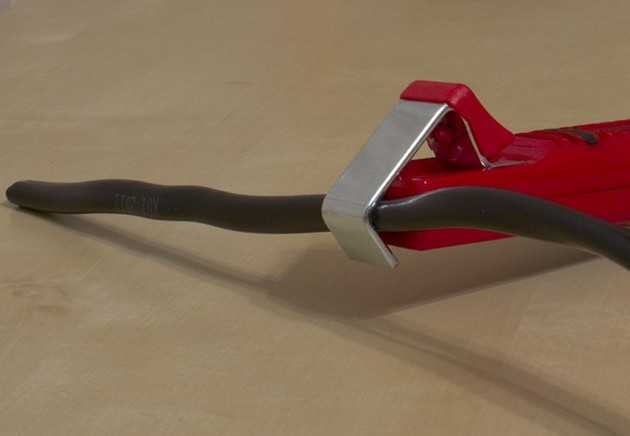

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Альтернативные варианты: бокорезы и плоскогубцы

Используя некоторые инструменты не по прямому назначению, вполне возможно снять изоляционную обертку. Популярные альтернативы профессиональным инструментам: бокорезы и плоскогубцы.

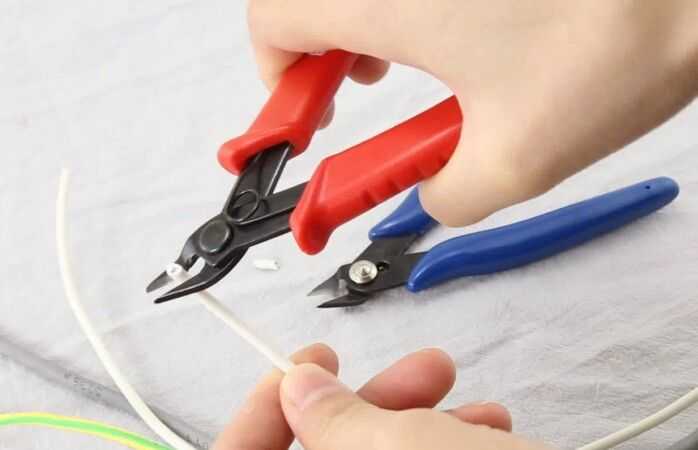

Бокорезы. Приспособление рассчитано на разрезание проводов небольшого диаметра, а также на подрезку пластиковых и металлических элементов при выполнении монтажно-ремонтных работ.

При использовании бокорезов для очистки изоляции надо контролировать силу прижима, чтобы не повредить жилу.

Режущие кромки должны быть направлены в противоположную сторону движению инструмента. Оболочка аккуратно удаляется трубочкой, не травмируя проводник

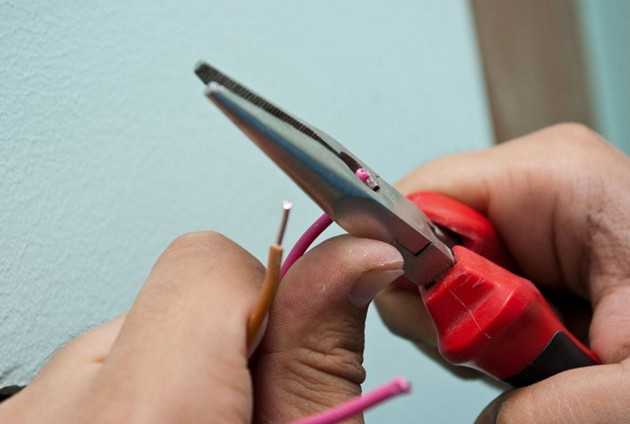

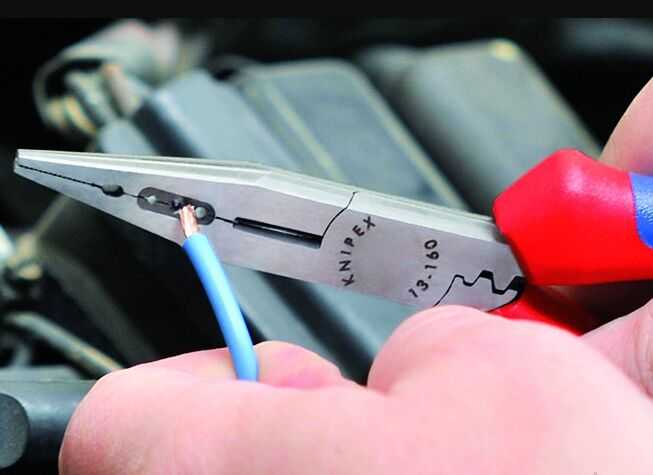

Для обработки проводов подойдут плоскогубцы с прецизионными отверстиями различного диаметра. Универсальный инструмент востребован при монтаже проводки.

Такие плоскогубцы позволяют:

• захватывать и изгибать проволоку;
• разрезать провод средней твердости;
• проводить опрессовку контактных гильз;
• удалять изоляцию.

Количество отверстий определяет функциональность инструмента, обычно плоскогубцы рассчитаны на обработку проводов 3-6 типоразмеров.

Допустимые параметры сечения провода указаны на рукоятке, стандартный диапазон значений – 0,5-3 кв. мм

Работать с плоскогубцами надо аккуратно. Если не рассчитать силу прижима, то можно легко повредить жилу.

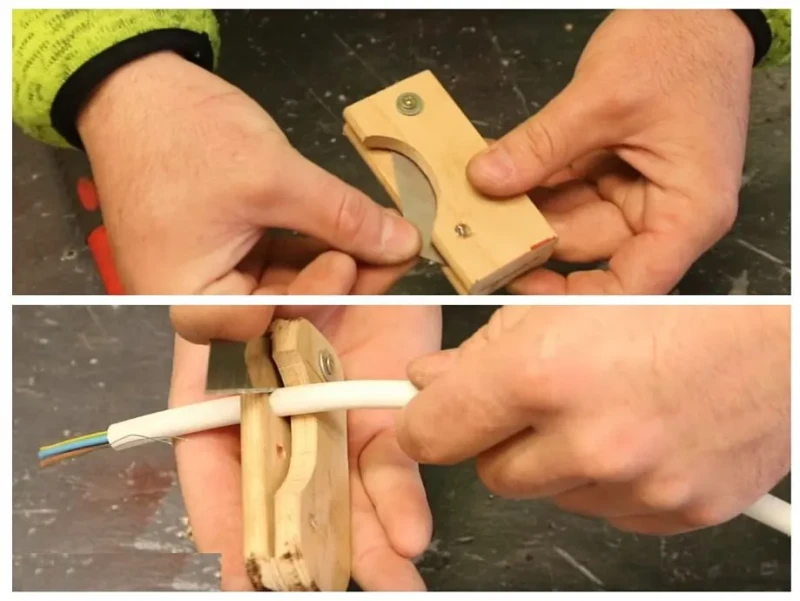

Простая модель

Элементарный стриппер можно собрать из двух небольших деревянных брусков. На одном из компонентов намечаю полукруглую выемку, которую выпиливаю лобзиком. Между кусками устанавливаю прокладки-подставки из фанеры. Детали склеиваю таким образом, чтобы тонкие части четко располагались внутри.

Сверху древесину обрабатываю шкуркой, освобождая от заусенцев и сколов. С одной из сторон высверливаю дыру. Лезвие-запаску от канцелярского ножа вставляю в отверстие между брусками. Для надежности деталь фиксирую винтом с гайкой.

С противоположной стороны делаю скважину для заклепки. Элемент держит режущую часть во внутренней полости самодельного стриппера. Чтобы снять пластиковое покрытие, конец провода вставляю в отверстие. Лезвие плотно прижимаю к изоляции, а устройство прокручиваю вокруг слоя. В полимере появляется надрез круговой. После оборота материал вытягиваю из дыры, при этом пластик падает.

В заключение

Функция инструмента для снятия изоляции не отличается особой сложностью. Любой, кто сталкивался с зачисткой изоляции, знает насколько эта работа проста и нетребовательна по времени. Тем не менее качественно ее выполнить удается не всегда, поэтому и рекомендуется применять специальные приспособления.

Для профессиональных электриков, например, рекомендуется продукция от NWS и Knipex. Инструмент этих брендов отличается базовым качеством исполнения конструкции и долговечностью. Относительно рассмотренных моделей SHTOK и КВТ можно сказать, что в них упор делается на бытовое применение. Это функциональные и эргономичные ножи, но в ответственных работах все же стоит отдавать предпочтение более солидным изделиям.

Нож для снятия изоляции, имеющий специальную пятку – прекрасное изобретение, облегчающее работу электрика при разделывании кабелей и проводов. С его помощью кропотливая работа по зачистке внешней оболочки проводника превращается в простую операцию, занимающую всего несколько секунд. Однако цена готового изделия в магазине составляет значительную сумму, что заставляет пользователя задуматься о целесообразности такого приобретения. Одно дело – профессиональный электрик, ежедневно сталкивающийся с необходимостью его использования, но для домашнего мастера такая покупка станет неоправданной тратой. Есть способ решить эту проблему, изготовив нож электрика своими руками. В статье расскажем, как сделать нож с пяткой для снятия изоляции, дадим подробную инструкцию.
